5 colliers de plomberie double standard - Ø22 - SCELL-IT - EX-93211122B
Référence : S344EX93211122B
Découvrez 5 colliers de plomberie double standard - Ø22 - SCELL-IT - EX-93211122B disponible à l'achat

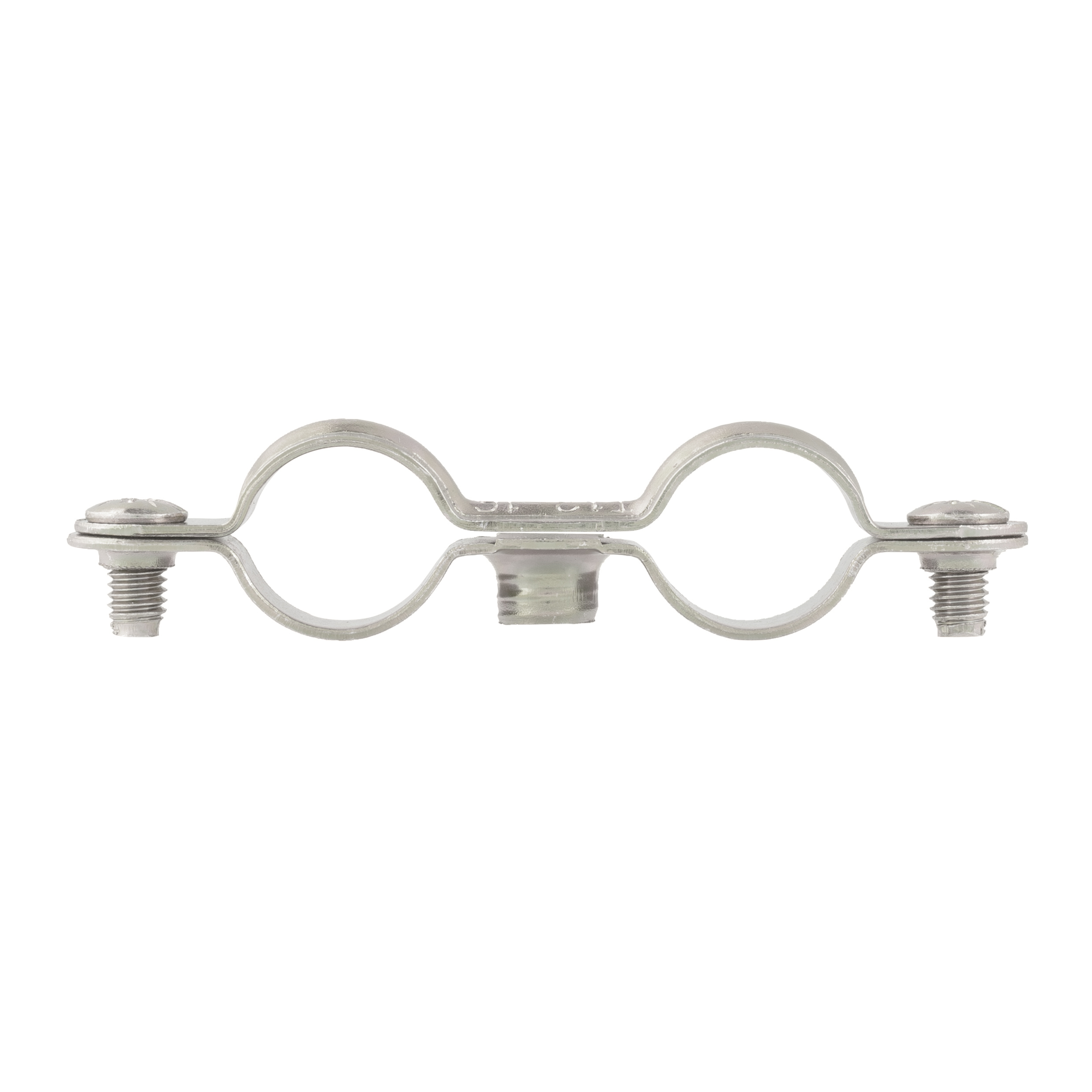

- Collier double en acier zingué blanc pour plomberie
- Fixation des tubes de cuivre dans le mur
- Compatible avec pattes à vis à collerette M7x150
- Idéal pour installations de plomberie
- Convient aux chevilles, rosaces et rallonges
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Ce lot comprend 5 colliers de plomberie doubles standard de diamètre 22 mm, conçus spécifiquement pour la fixation des tubes de cuivre dans les murs, adaptés aux installations de plomberie.
Ces colliers sont fabriqués en acier zingué blanc avec un revêtement de 3 à 5 µm, assurant une excellente résistance à la corrosion.
L’épaisseur de l’acier varie entre 0,95 et 1,15 mm selon les dimensions, tandis que la largeur est comprise entre 12 mm et 14 mm.
Ils sont équipés de vis de serrage M5x9 mm pour une fixation sécurisée.
Le collier double de diamètre 22 mm présente des dimensions précises : une largeur de 12 mm, une longueur totale de 78 mm et une hauteur de 10 mm.
Les tolérances et mesures sont conformes au tableau technique, garantissant un ajustement optimal.
Ces colliers sont compatibles avec les pattes à vis à collerette M7x150, ainsi qu’avec les chevilles, rosaces et rallonges, ce qui permet une fixation solide et fiable des tubes.
Le montage s’effectue facilement grâce aux pattes à vis à collerette, assurant une installation rapide et stable.
Une version bichromatée de l’acier zingué est disponible sur demande, offrant une alternative pour des besoins spécifiques.
Par ailleurs, une version isophonique avec un élastomère en EPDM noir est proposée pour une isolation phonique renforcée, bien que ce lot soit en version standard.
Ce produit est conforme aux normes et spécifications techniques Scell-it, garantissant qualité et performance pour les applications de plomberie.
En résumé, ces colliers doubles en acier zingué blanc sont idéaux pour une fixation durable et stable des tubes de cuivre dans les installations murales de plomberie.
Ils offrent une compatibilité étendue avec les accessoires de fixation standard et assurent une résistance à la corrosion adaptée aux conditions d’utilisation.
Le collier présente une épaisseur variant de 0,95 à 1,15 mm et une largeur de 12 à 14 mm selon les dimensions. Une version zinguée bichromatée 3 à 5 µm est également disponible sur demande. La version isophonique est équipée d’un élastomère en EPDM noir pour une isolation phonique améliorée. La fixation se fait à l’aide de vis de serrage M5x9 mm.
Les dimensions spécifiques pour le modèle double standard Ø22 (référence CDI18) sont les suivantes :
- Diamètre intérieur des colliers : 22 mm
- Largeur : 12 mm
- Épaisseur : 0,95 mm
- Longueur totale : 78 mm
- Distance entre les points de fixation : 89 mm
- Hauteur : 10 mm
L’utilisation recommandée est la fixation de tubes de plomberie, avec un montage à effectuer à l’aide de pattes à vis à collerette M7x150.
Ce produit allie robustesse grâce à l’acier zingué et praticité d’installation, tout en offrant une solution adaptée aux besoins d’isolation phonique avec la version EPDM. Il garantit une fixation fiable et durable des tubes dans les murs pour les applications de plomberie standard.
- matériau : acier zingué blanc 3 à 5 µm
- épaisseur : 0,95 à 1,15 mm selon dimension
- largeur : 12 mm à 14 mm selon dimension
- vis de serrage : M5x9 mm
- compatible avec pattes à vis à collerette M7x150
- diamètre : 22 mm
- largeur du collier double Ø22 : 12 mm
- longueur totale du collier double Ø22 : 78 mm
- hauteur du collier double Ø22 : 10 mm
- version standard sans élastomère EPDM (version isophonique disponible sur demande)
- marque : SCELL-IT
- référence fournisseur : EX-93211122B
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quelle est la composition et les dimensions des colliers de plomberie doubles SCELL-IT Ø22 ?
Les colliers doubles sont en acier zingué blanc avec une couche de zinc de 3 à 5 µm. Leur épaisseur varie entre 0,95 mm et 1,15 mm selon le diamètre, avec une largeur comprise entre 12 mm et 14 mm. Pour le modèle Ø22, l'épaisseur est de 0,95 mm et la largeur de 12 mm, conformément au tableau technique (page 1).
Comment s’effectue la fixation des tubes cuivre avec ces colliers ?
La fixation s’effectue par serrage à l’aide de vis M5x9 mm intégrées aux colliers. Ces derniers doivent être utilisés avec des pattes à vis à collerette M7x150, ainsi que des chevilles, rosaces et rallonges adaptées, comme indiqué dans les instructions de montage (page 1).
Quels sont les marquages présents sur les colliers et à quoi servent-ils ?
Deux types de marquage existent sur les colliers pour identifier la version (standard ou isophonique) et le diamètre. Le marquage aide à différencier les colliers isophoniques équipés d’un élastomère EPDM noir, qui réduisent les vibrations et bruits, des versions standards (page 1).
Quelles sont les différences entre la version standard et la version isophonique ?
La version isophonique est équipée d’un élastomère en EPDM noir pour l’isolation phonique, tandis que la version standard ne possède pas cet élément. Les deux versions sont en acier zingué avec les mêmes dimensions et types de vis, mais la version isophonique apporte une réduction des vibrations et bruits (page 1).
Comment choisir le collier adapté selon le diamètre du tube cuivre ?
La gamme couvre des diamètres de 10 à 28 mm pour les colliers doubles. Le choix doit se faire en fonction du diamètre exact du tube à fixer, en se référant au tableau des dimensions précises (page 1). Pour un tube de Ø22 mm, le collier CD22 est adapté.
