50 chevilles corps creux acier zingué - M4x60mm - SCELL-IT - 4XL-MT
Référence : S3444XLMT
Découvrez 50 chevilles corps creux acier zingué - M4x60mm - SCELL-IT - 4XL-MT disponible à l'achat
- Tête large avec ergots anti-rotation pour meilleur maintien.
- Tête détachable pour une finition esthétique facile à réaliser.
- 5 branches larges assurent une répartition optimale de l'appui.
- Ancrage optimal de l'écrou pour un montage efficace.
- Expansion facilitée grâce aux branches précintrées.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

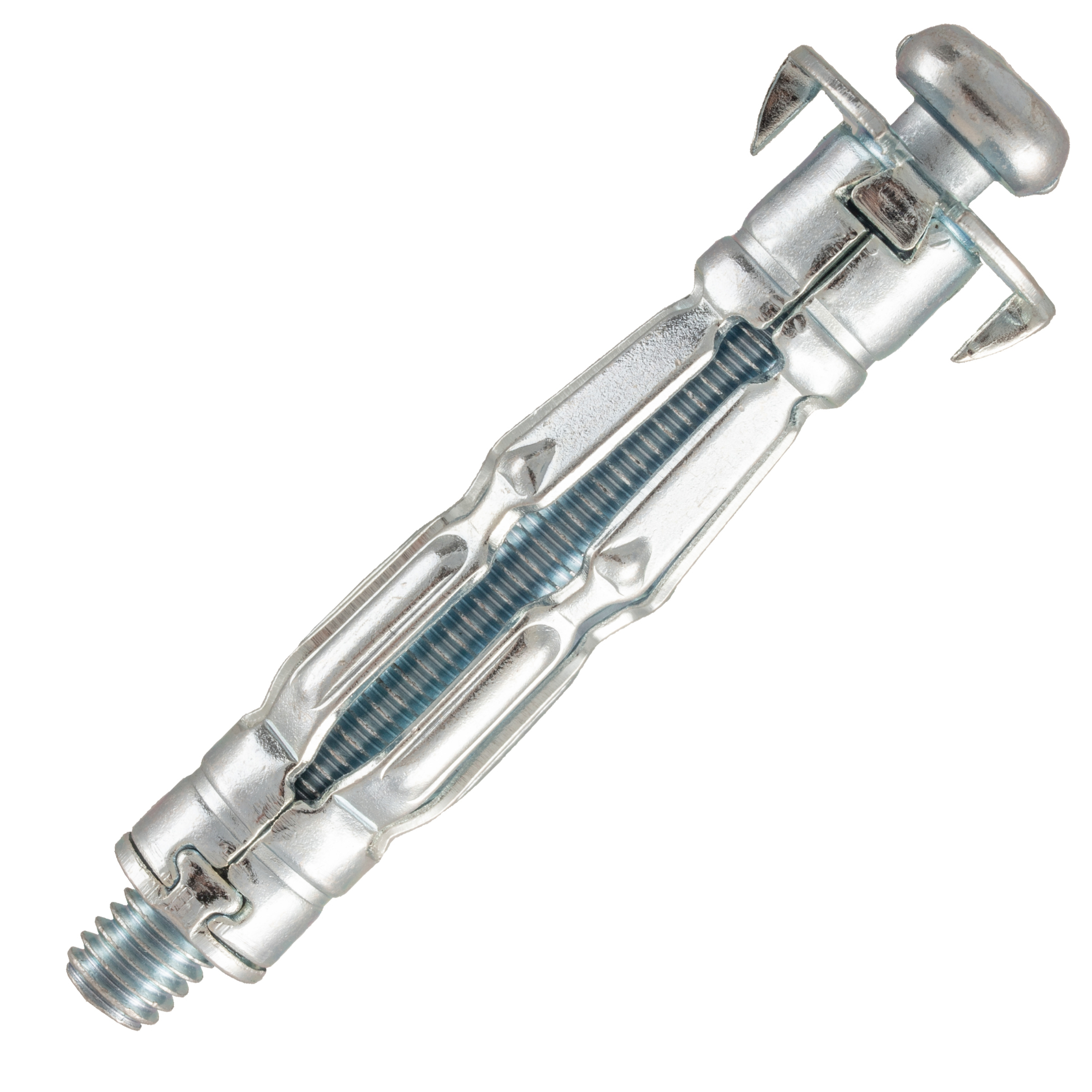

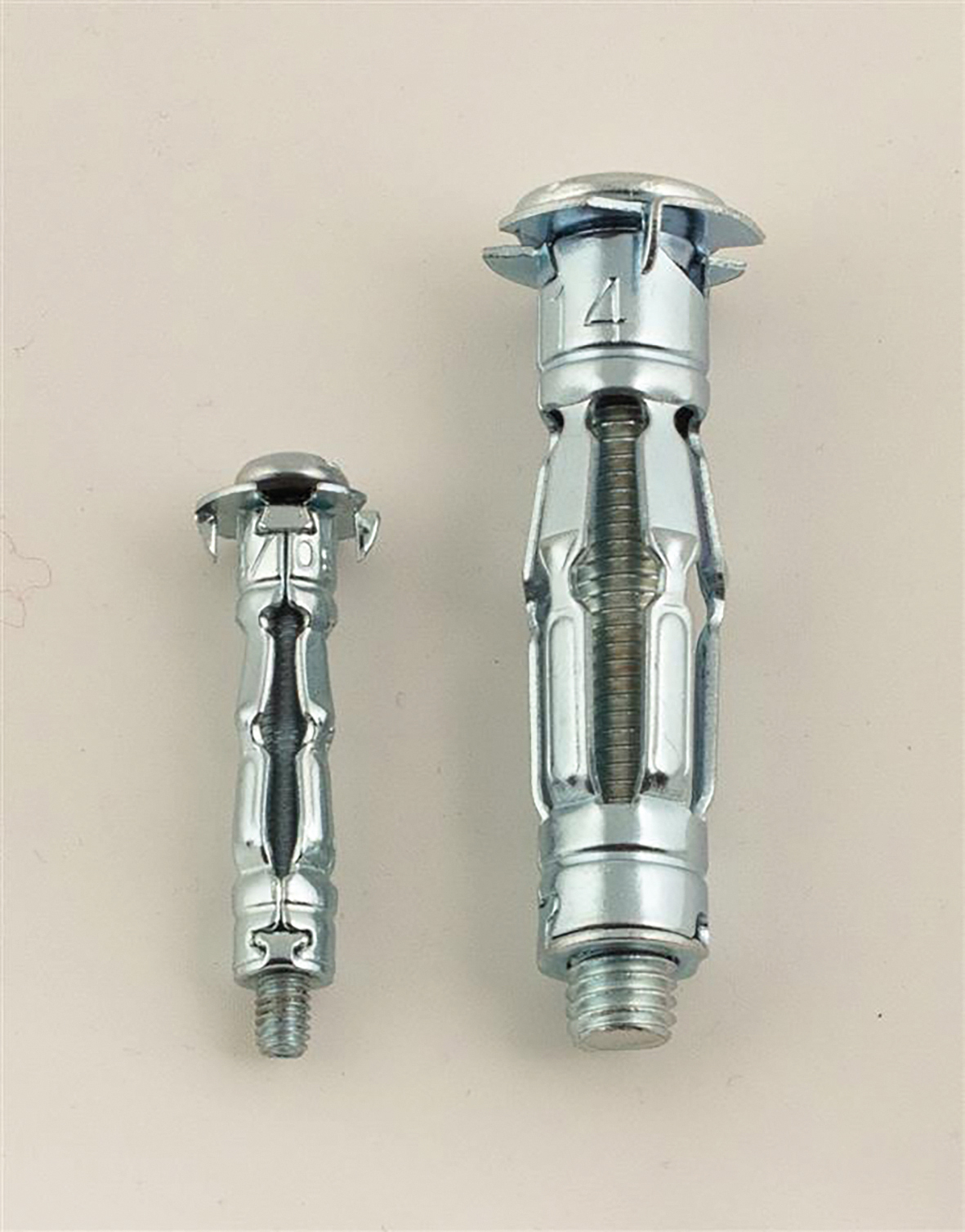

Cette référence correspond à un lot de 50 chevilles corps creux en acier électrozingué, modèle SCELL-IT 4XL-MT, de dimensions M4x60 mm.
Ces chevilles métalliques à expansion sont spécialement conçues pour une fixation optimale dans des matériaux creux tels que plaques de plâtre ou parpaings creux.
Elles disposent d’une tête large avec ergots anti-rotation qui assure un maintien parfait et évite la détérioration des parois.
La tête est détachable à l’aide d’un tournevis, permettant de pousser la cheville à l’intérieur de la cloison creuse pour une finition esthétique soignée.
Le corps de la cheville est équipé de 5 larges branches précintrées qui facilitent l’expansion et garantissent une répartition optimale de l’appui sur la paroi interne.
L’ancrage de l’écrou dans le corps de la cheville est optimisé pour assurer un montage fiable et durable.
La cheville bénéficie d’une protection durable contre la corrosion grâce à son acier électrozingué.
La mise en œuvre se fait en plusieurs étapes :
- Percer un trou au diamètre recommandé de 8 mm adapté au support creux.
- Introduire la cheville à fleur du trou.
- Dévisser la vis d’environ 4 mm.
- Positionner le nez de la pince à expansion entre la collerette de la cheville et la tête de la vis.
- Actionner la pince jusqu’à obtenir la résistance nécessaire pour l’expansion des branches.
- Retirer la vis, positionner l’objet à fixer, puis revisser à l’aide d’un tournevis.
- Pour une finition esthétique, détacher la tête et pousser la cheville dans la cloison creuse.
Dimensions et caractéristiques techniques principales du modèle M4x60 (référence 4XL-MT) :
- Longueur totale : 60 mm
- Diamètre extérieur : 8 mm
- Diamètre de perçage recommandé (dcut) : 8 mm
- Longueur d’appui (Lvis) : 67 mm
- Épaisseur de la paroi (EP) : 8 mm
Performances et résistances à l’arrachement moyennes selon supports :
- Charge maximale indicative en support BA10 (plaque de plâtre standard) : environ 40 daN pour M4x35/46, valeurs similaires attendues pour M4x60.
- Charges statiques ponctuelles (exemple : radiateur) : coefficient de sécurité recommandé minimum 3.
- Charges statiques linéiques (exemple : étagère) : coefficient de sécurité recommandé minimum 5.
- Charges dynamiques (exemple : support TV orientable) : coefficient de sécurité recommandé minimum 6.
Avantages produit :
- Finition parfaite grâce à la tête large détachable et aux ergots anti-rotation.
- Répartition optimale de l’appui sur la paroi grâce aux 5 larges branches expansibles.
- Montage fiable assuré par l’ancrage optimal de l’écrou.
- Expansion facilitée par les branches précintrées.
- Protection durable contre la corrosion grâce à l’acier électrozingué.
Conditionnement : lot de 50 chevilles.
Le stockage et la conservation doivent être réalisés dans un environnement sec afin de préserver la qualité du traitement de surface.
Cette cheville est compatible avec les outils de pose spécifiques Scell-it, notamment la pince à expansion classique « MD » pour chevilles M4 à M6, et la pince rapide « 2X » pour chevilles M4 à M8, facilitant ainsi la mise en œuvre.
En résumé, la cheville corps creux acier zingué SCELL-IT 4XL-MT M4x60 mm est une solution robuste et esthétique pour la fixation dans les matériaux creux.
Elle allie facilité de pose, performances mécaniques élevées et finition soignée.
Cette cheville possède une tête détachable, qui peut être retirée à l’aide d’un tournevis, permettant de pousser la cheville à l’intérieur de la cloison creuse pour une finition esthétique sans tête visible. Elle est dotée de cinq larges branches précintrées qui assurent une répartition optimale de l’appui et facilitent l’expansion lors de la mise en œuvre.

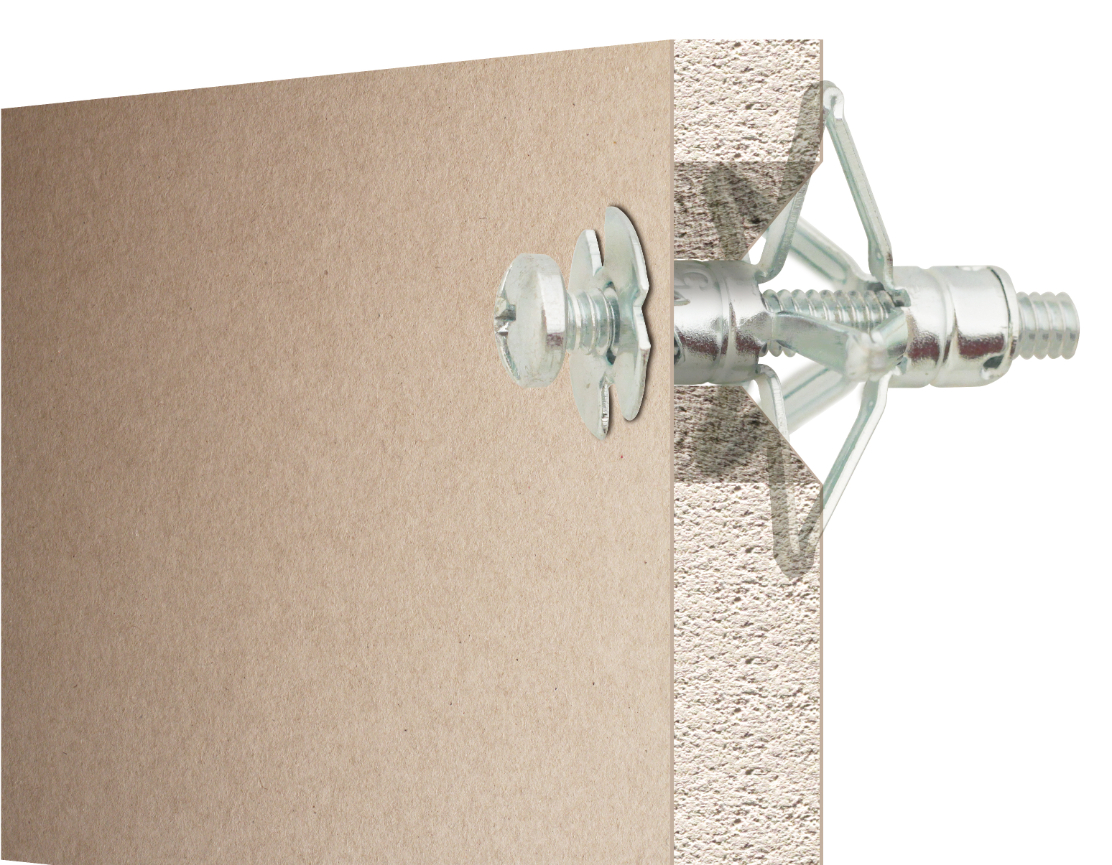

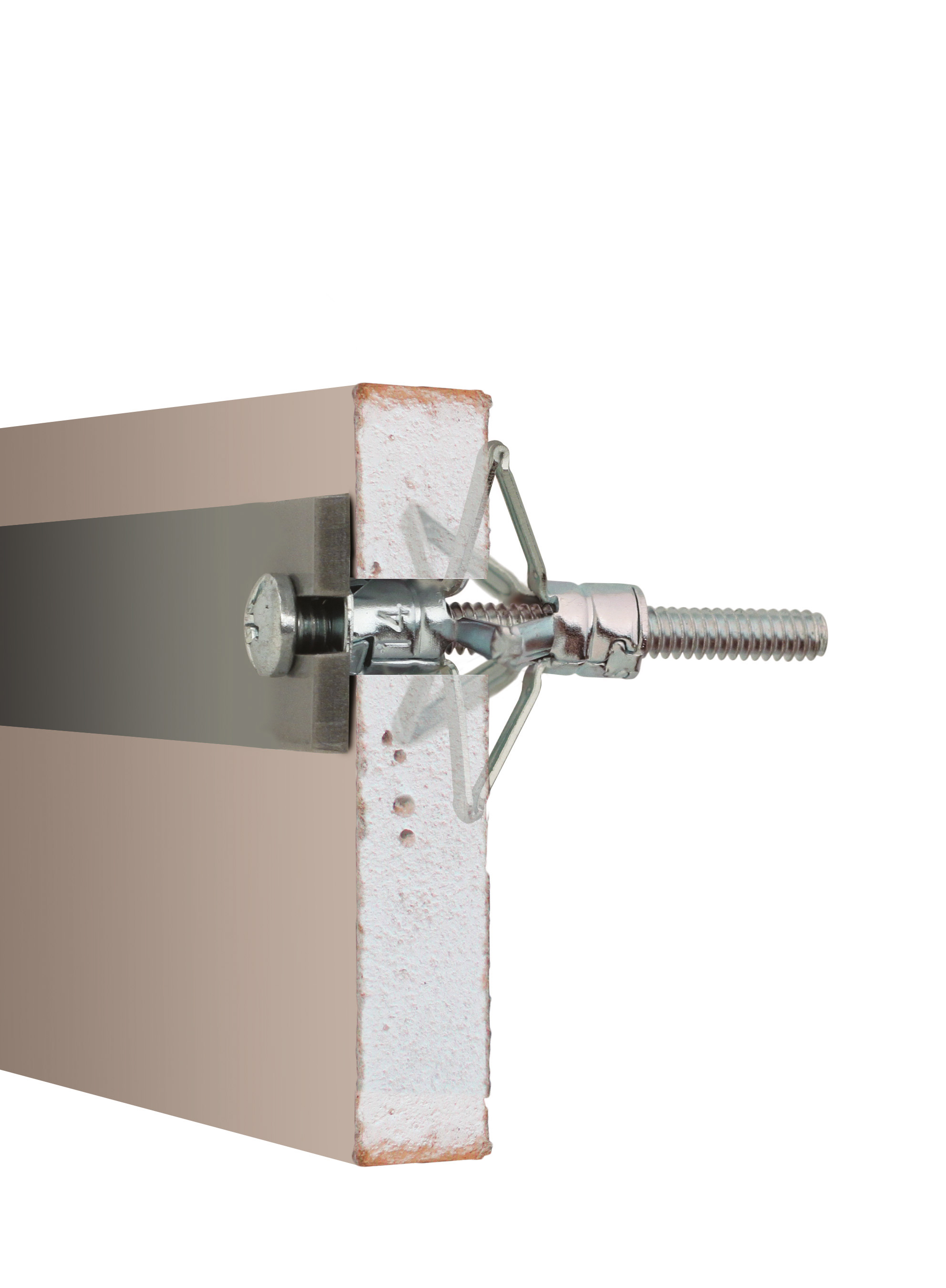

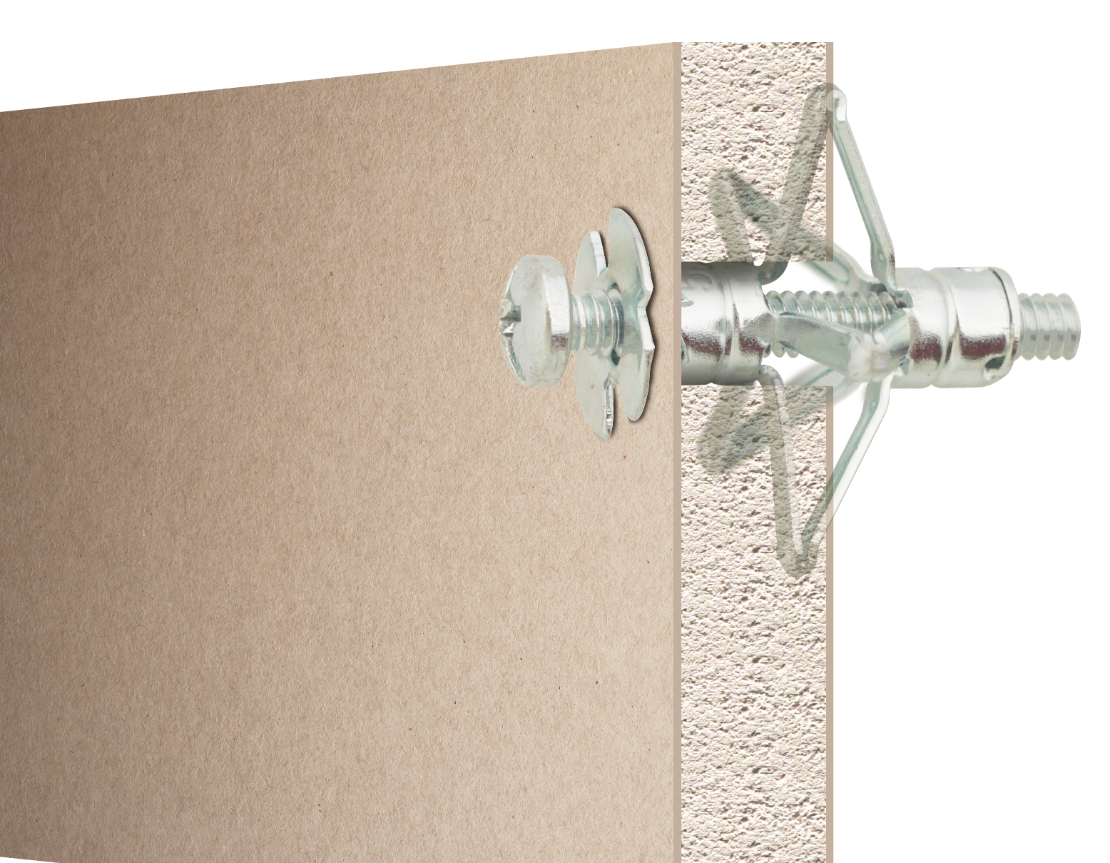

Le principe de pose repose sur une traction exercée avec une pince à expansion, provoquant le repli des branches de la cheville contre l’arrière de la paroi-support, offrant ainsi une grande surface de contact et une résistance élevée à l’arrachement. L’ancrage de l’écrou est optimisé dans le corps de la cheville pour garantir un montage solide.
Les dimensions principales de la cheville 4XL-MT sont : longueur totale de 60 mm, diamètre extérieur de 8 mm, diamètre du trou de perçage recommandé (dcut) de 8 mm, et longueur de vissage de 31 mm. Elle est compatible avec des vis M4.
Les résistances moyennes à l’arrachement sont de l’ordre de 40 daN sur support BA10 (plaque de plâtre standard) et sont à moduler selon les coefficients de sécurité recommandés : minimum 3 pour charges statiques ponctuelles, 5 pour charges statiques linéiques, et 6 pour charges dynamiques.
La mise en œuvre s’effectue en perçant le support au diamètre recommandé, en insérant la cheville à fleur du trou, en dévissant la vis de +/- 4 mm, puis en positionnant le nez de la pince à expansion entre la collerette de la cheville et la tête de la vis. L’actionnement de la pince provoque l’expansion des branches. La vis est ensuite retirée pour positionner l’objet à fixer, puis vissée à nouveau à l’aide d’un tournevis.
Cette cheville est compatible avec les outils d’expansion classiques de type « MD » pour les chevilles M4 à M6, ainsi qu’avec la pince à expansion rapide « 2X » pour les chevilles M4 à M8.
En résumé, la cheville 4XL-MT SCELL-IT allie robustesse, facilité de pose et finition soignée, adaptée aux fixations dans les cloisons creuses nécessitant une tenue fiable et une esthétique parfaite.
- marque : Scell-it
- référence fournisseur : 4XL-MT
- longueur totale : 60 mm
- diamètre extérieur : 8 mm
- diamètre de perçage recommandé (dcut) : 8 mm
- longueur d’appui (Lvis) : 67 mm
- épaisseur de la paroi (EP) : 8 mm
- acier électrozingué : protection durable contre la corrosion
- tête large avec ergots anti-rotation : finition et stabilité parfaites, évite la détérioration des parois
- tête détachable : permet de pousser la cheville dans la cloison creuse pour une finition esthétique
- 5 larges branches précintrées : expansion facilitée et répartition optimale de l’appui
- ancrage optimal de l’écrou : garantit un montage fiable et durable
- charge maximale indicative en support BA10 (plaque de plâtre standard) : environ 40 daN pour M4x35/46, valeurs similaires attendues pour M4x60
- coefficient de sécurité recommandé : minimum 3 pour charges statiques ponctuelles, minimum 5 pour charges statiques linéiques, minimum 6 pour charges dynamiques
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quels sont les éléments spécifiques de la cheville Spyder qui garantissent une fixation stable dans les corps creux ?
La cheville Spyder possède une tête large avec ergots anti-rotation qui assure une finition stable et évite la détérioration des parois. Ses 5 larges branches précintrées facilitent l’expansion et garantissent une répartition optimale de l’appui à l’arrière de la cloison creuse.
Comment se déroule la mise en œuvre de cette cheville dans une cloison creuse ?
Le perçage doit être réalisé au diamètre recommandé (8 mm pour la référence M4x60). La cheville est insérée à fleur du trou, puis la vis est dévissée d’environ 4 mm. La pince à expansion est positionnée entre la collerette de la cheville et la tête de la vis, puis actionnée jusqu’à obtenir la résistance de mise en assise. La vis est ensuite retirée pour positionner l’objet à fixer, puis revisitée avec un tournevis.
Quelle est la fonction de la tête détachable de la cheville Spyder ?
La tête se détache du corps à l’aide d’un tournevis. Cela permet de pousser la cheville à l’intérieur de la cloison creuse pour réaliser une finition esthétique sans que la tête ne dépasse, ce qui évite toute gêne visuelle ou mécanique.
Quelles sont les performances de résistance à l’arrachement de cette cheville ?
Pour la référence M4x46, la résistance moyenne à l’arrachement est d’environ 40 daN sur un support plaque de plâtre standard de 10 mm (BA10). Ces valeurs sont indicatives et dépendent du support. Il est recommandé d’appliquer des coefficients de sécurité selon le type de charge : 3 pour charges statiques ponctuelles, 5 pour charges statiques linéiques, et 6 pour charges dynamiques.
Quels accessoires sont recommandés pour l’installation de la cheville Spyder ?
Deux types de pinces à expansion sont recommandés : la pince classique « MD » pour chevilles M4 à M6, et la pince rapide « 2X » pour chevilles M4 à M8. Ces outils facilitent la pose en assurant une expansion correcte des branches de la cheville.
