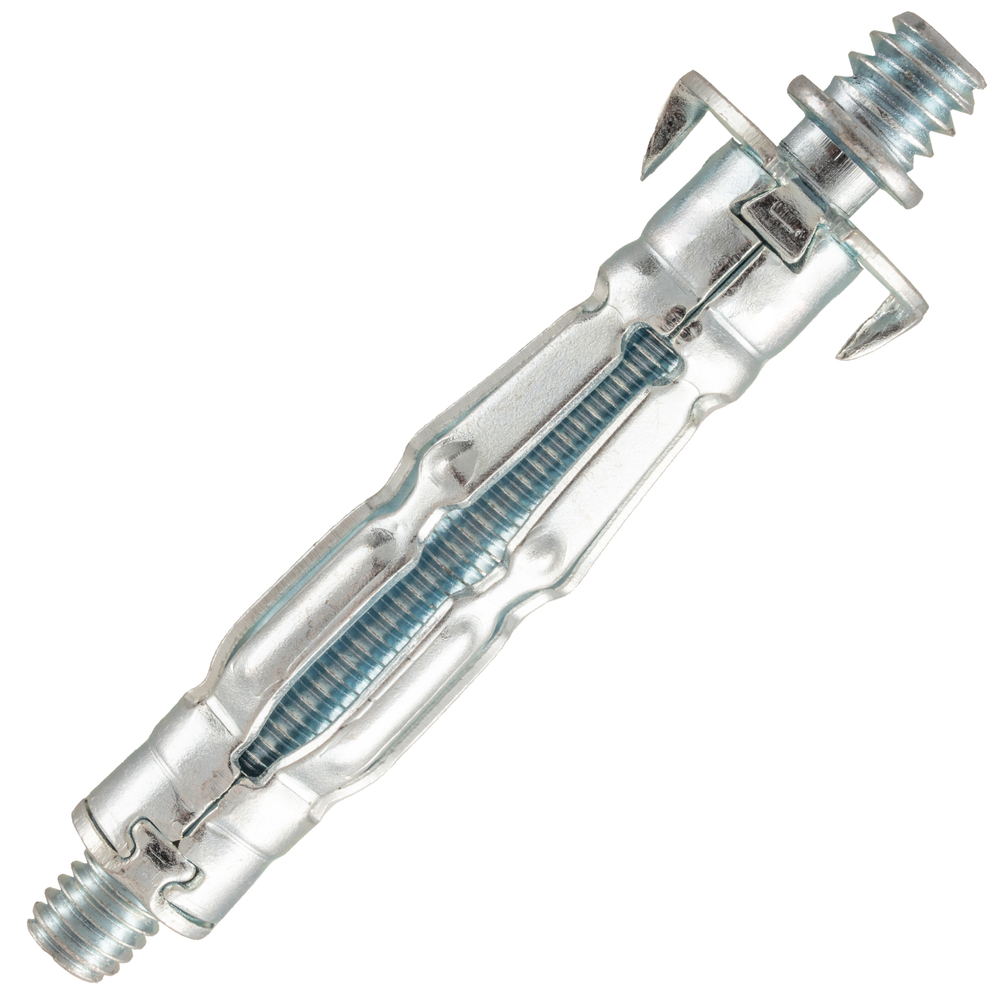

50 chevilles corps creux acier zingué - M5x50mm - SCELL-IT - 6S-PAV
Référence : S3446SPAV
Découvrez 50 chevilles corps creux acier zingué - M5x50mm - SCELL-IT - 6S-PAV disponible à l'achat
- Tête large avec ergots anti-rotation pour une fixation stable.
- Tête détachable permettant une finition esthétique.
- 5 larges branches garantissant une répartition optimale de l'appui.
- Ancrage optimal de l'écrou pour un montage sécurisé.
- Expansion facilitée grâce aux branches précintrées.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
La cheville corps creux acier zingué M5x50mm SCELL-IT 6S-PAV est spécialement conçue pour assurer une fixation stable et une finition soignée dans les cloisons creuses telles que les plaques de plâtre ou les parpaings creux.
Elle est dotée d’une tête large équipée d’ergots anti-rotation, garantissant une stabilité optimale et empêchant la détérioration des parois.
Cette tête est détachable à l’aide d’un tournevis, ce qui permet de la séparer du corps de la cheville pour la pousser à l’intérieur de la cloison et obtenir ainsi une finition esthétique.
La cheville comporte cinq larges branches précintrées qui assurent une répartition optimale de l’appui.
L’expansion de ces branches est facilitée par traction à l’aide d’une pince à expansion, qui replie les branches contre l’arrière de la paroi-support.
Cette action offre une grande surface de contact et une résistance élevée à l’arrachement.
L’ancrage de l’écrou dans le corps de la cheville est optimal, garantissant un montage sécurisé et durable.
La cheville est fabriquée en acier électrozingué, assurant une protection durable contre la corrosion.
Les dimensions principales sont adaptées pour un perçage au diamètre recommandé de 7 mm (dcut) pour cette référence M5x50 mm.
La longueur totale est de 59 mm, avec une longueur utile d’expansion de 60 mm.
La résistance à l’arrachement est de l’ordre de 100 daN dans les supports BA10 et BA13.
Il est recommandé d’appliquer des coefficients de sécurité selon le type de charge : minimum 3 pour charges statiques ponctuelles, 5 pour charges statiques linéiques, et 6 pour charges dynamiques.
La mise en œuvre s’effectue en perçant le support au diamètre indiqué, en insérant la cheville à fleur du trou, puis en utilisant une pince à expansion pour provoquer l’expansion des branches.
La vis est ensuite retirée pour positionner l’objet à fixer, avant de revisser à l’aide d’un tournevis.
Ce produit est compatible avec les outils spécifiques SCELL-IT, notamment la pince à expansion classique type "MD" et la pince à expansion rapide «2X» permettant un montage sans vis.
En résumé, cette cheville métallique à expansion allie robustesse, facilité de pose et finition esthétique.
Elle garantit une fixation fiable avec une excellente répartition des charges et une protection durable contre la corrosion, adaptée aux fixations dans les cloisons creuses.
Son corps est équipé de 5 larges branches précintrées qui assurent une répartition optimale de l'appui et facilitent l'expansion lors de la pose. L'ancrage de l'écrou dans le corps de la cheville est optimisé pour garantir un montage solide et fiable. La tête détachable, qui se retire à l’aide d’un tournevis, permet de pousser la cheville à l’intérieur de la cloison creuse, offrant ainsi une finition esthétique discrète.
La mise en œuvre s’effectue avec une pince à expansion classique (type "MD") : après perçage au diamètre recommandé, la cheville est insérée à fleur du trou, la vis est dévissée d'environ 4 mm, puis la pince est actionnée pour provoquer l’expansion des branches qui se replient et se plaquent à l’arrière de la paroi. La vis est ensuite retirée pour positionner l’objet à fixer, puis vissée pour finaliser le montage.
Cette cheville est adaptée aux supports en plaques de plâtre et parpaings creux. Sa résistance à l’arrachement pour la référence M5x50 est de 100 daN sur support BA13, avec des coefficients de sécurité recommandés selon la nature de la charge (minimum 3 pour charges statiques ponctuelles, 5 pour charges statiques linéiques et 6 pour charges dynamiques).
Dimensions principales :
- Diamètre extérieur (Ø) : 10 mm
- Longueur (L) : 50 mm
- Diamètre de perçage conseillé (dcut) : 7 mm
- Épaisseur de la paroi (EP) : 5 mm
- Longueur utile de la cheville (Lpav) : 60 mm
Avantages :
- Finition parfaite grâce à la tête large et aux ergots anti-rotation
- Expansion facilitée par les branches précintrées
- Ancrage optimal assurant une fixation solide
- Tête détachable pour une finition esthétique dans les cloisons creuses
- Protection durable grâce à l’acier électrozingué
Accessoires recommandés : pince à expansion « MD » pour chevilles M4 à M6 et pince à expansion rapide « 2X » pour chevilles M4 à M8.
Cette cheville est idéale pour des fixations sûres dans les matériaux creux, offrant une excellente répartition des charges et une finition soignée.
- matériau : acier électrozingué
- dimensions : M5x50 mm
- longueur totale : 59 mm
- longueur utile d’expansion : 60 mm
- diamètre de perçage recommandé : 7 mm (dcut)
- tête large avec ergots anti-rotation
- tête détachable à l’aide d’un tournevis
- 5 larges branches précintrées pour une répartition optimale de l’appui
- ancrage optimal de l’écrou dans le corps de la cheville
- résistance à l’arrachement : 100 daN dans les supports BA10 et BA13
- expansion facilitée par traction avec pince à expansion
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quelles sont les caractéristiques spécifiques de la cheville Spyder M5x50mm pour corps creux ?
La cheville Spyder M5x50mm dispose d’une tête large avec ergots anti-rotation pour garantir une fixation stable et éviter la détérioration des parois. Elle possède une tête détachable permettant de pousser la cheville à l’intérieur de la cloison creuse pour une finition esthétique. Ses 5 larges branches précintrées assurent une répartition optimale de l’appui et facilitent l’expansion. L’ancrage de l’écrou est optimisé pour un montage solide et sécurisé.
Comment se déroule la mise en œuvre de cette cheville avec vis ?
La pose commence par le perçage du support au diamètre recommandé (8,5 mm). La cheville est insérée à fleur du trou, puis la vis est dévissée d’environ 4 mm. Le nez de la pince à expansion est positionné entre la collerette de la cheville et la tête de la vis. En actionnant la pince, la cheville se déploie pour assurer la résistance de mise en assise. La vis est ensuite retirée pour positionner l’objet à fixer, puis vissée à l’aide d’un tournevis.
Quels sont les supports compatibles avec cette cheville et ses performances en résistance ?
Cette cheville est adaptée aux plaques de plâtre (BA13) et aux parpaings creux. La résistance moyenne à l’arrachement dans un support BA13 est de 100 daN. Il est recommandé d’appliquer un coefficient de sécurité minimal de 3 pour charges statiques ponctuelles, 5 pour charges linéiques et 6 pour charges dynamiques.
Quels outils sont nécessaires pour le montage de cette cheville ?
Pour un montage avec vis, il faut utiliser une pince à expansion classique type "MD". Pour un montage sans vis, la pince à expansion rapide "2X" est recommandée. Ces outils permettent de déployer efficacement la cheville dans le support creux.
Comment la conception de la cheville Spyder assure-t-elle une finition esthétique ?
La tête détachable de la cheville peut être retirée à l’aide d’un tournevis après la mise en place. Cela permet de pousser la cheville à l’intérieur de la cloison creuse, offrant ainsi une finition propre et discrète sans tête apparente.
