50 chevilles corps creux acier zingué - M5x63mm - SCELL-IT - 6L-SV
Référence : S3446LSV
Découvrez 50 chevilles corps creux acier zingué - M5x63mm - SCELL-IT - 6L-SV disponible à l'achat
- Tête large et ergots anti-rotation pour un maintien fiable.
- Tête détachable pour une finition esthétique aisée.
- 5 larges branches assurant une excellente répartition de l'appui.
- Ancrage optimal de l'écrou garantissant un montage parfait.
- Expansion facilitée grâce aux branches précintrées.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

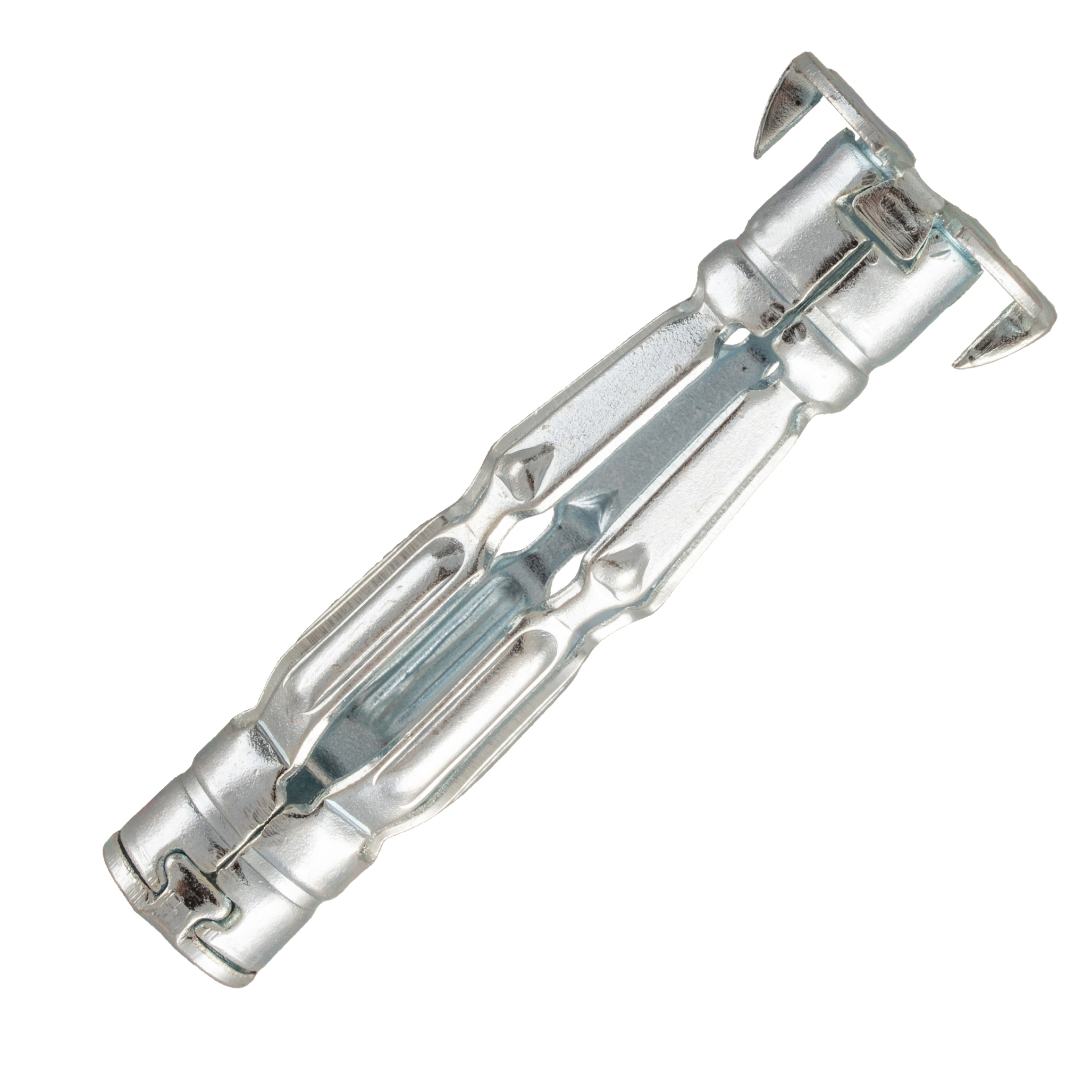

La cheville corps creux en acier zingué SCELL-IT, modèle 6L-SV, de dimensions M5x63 mm, est spécialement conçue pour offrir un ancrage fiable et une finition esthétique optimale dans les cloisons creuses telles que le plâtre ou le parpaing creux.
Cette cheville se distingue par une tête large munie d’ergots anti-rotation, ce qui garantit une parfaite stabilité et évite la détérioration des parois lors de la pose.
La tête est détachable à l’aide d’un tournevis, permettant ainsi de la retirer facilement pour pousser la cheville à l’intérieur de la cloison creuse et obtenir une finition esthétique soignée.
Le corps de la cheville est équipé de cinq larges branches précintrées qui assurent une répartition optimale de l’appui et facilitent l’expansion lors de la mise en œuvre.
Cette configuration garantit un ancrage optimal de l’écrou dans le corps de la cheville, assurant un montage solide et durable.
Fabriquée en acier électrozingué, la cheville bénéficie d’une protection durable contre la corrosion.
La mise en œuvre s’effectue avec une pince à expansion classique (type "MD") ou rapide (type "2X").
Le principe consiste à percer le support au diamètre recommandé, insérer la cheville à fleur du trou, desserrer la vis de quelques millimètres, positionner le nez de la pince entre la collerette de la cheville et la tête de la vis, puis actionner la pince jusqu’à obtenir la résistance de mise en assise.
Après expansion, la vis est retirée pour permettre la fixation de l’objet avec un tournevis.
Les dimensions précises de la cheville M5x63 mm sont : longueur totale 63 mm, diamètre extérieur 10 mm, épaisseur 8,5 mm, longueur d’appui 20 mm.
Le modèle 6L-SV correspond à la version avec vis à tête cylindrique.
En termes de performances, cette cheville offre une résistance moyenne à l’arrachement de 100 daN sur support BA13 (plaque de plâtre standard).
Les coefficients de sécurité recommandés sont de 3 pour les charges statiques ponctuelles, 5 pour les charges statiques linéiques et 6 pour les charges dynamiques.
Ce produit est compatible avec des supports creux tels que les plaques de plâtre et les parpaings creux.
En résumé, la cheville SCELL-IT 6L-SV M5x63 mm constitue une solution robuste et esthétique pour la fixation dans les corps creux, combinant une excellente répartition des forces, une protection durable contre la corrosion et une finition soignée grâce à sa tête détachable.
La cheville dispose de cinq larges branches précintrées qui facilitent son expansion et assurent une répartition optimale de l’appui, garantissant une excellente résistance à l’arrachement. L’ancrage optimal de l’écrou dans le corps de la cheville garantit un montage fiable et durable.
Le principe de pose repose sur une traction exercée avec une pince à expansion (type "MD"), qui provoque le repliement des branches à l’arrière de la paroi-support, augmentant ainsi la surface de contact et la résistance mécanique. La cheville s’introduit à fleur du trou, la vis est dévissée de +/- 4 mm, puis la pince est actionnée jusqu’à obtention de la résistance de mise en assise. La vis est ensuite retirée pour positionner l’objet à fixer, puis vissée à l’aide d’un tournevis.
Dimensions principales de la cheville M5x63mm :
- Longueur totale (L) : 63 mm
- Diamètre extérieur (D) : 10 mm
- Diamètre de perçage recommandé (dcut) : 8,5 mm
- Longueur utile de la vis (Lvis) : 72 mm
- Épaisseur de la paroi (EP) : 18 à 32 mm
La résistance moyenne à l’arrachement pour ce type de cheville est de l’ordre de 100 daN sur support BA13, avec des coefficients de sécurité recommandés selon la nature de la charge (minimum 3 pour charges statiques ponctuelles, 5 pour charges linéiques, 6 pour charges dynamiques).
Cette cheville est adaptée aux fixations nécessitant une haute stabilité et une finition soignée dans les cloisons creuses. Elle bénéficie d’une protection durable grâce à son traitement électrozingué et d’un conditionnement garantissant une hygiène et une praticité optimales lors de la pose.
- matériau : acier électrozingué
- dimensions : M5 x 63 mm
- longueur totale : 63 mm
- diamètre extérieur : 10 mm
- épaisseur : 8,5 mm
- longueur d’appui : 20 mm
- tête large avec ergots anti-rotation
- tête détachable à l’aide d’un tournevis
- 5 larges branches précintrées pour une répartition optimale de l’appui
- ancrage optimal de l’écrou dans le corps de la cheville
- résistance moyenne à l’arrachement : 100 daN sur support BA13 (plaque de plâtre standard)
- coefficients de sécurité recommandés : 3 pour charges statiques ponctuelles, 5 pour charges statiques linéiques, 6 pour charges dynamiques
- mise en œuvre avec pince à expansion classique (type "MD") ou rapide (type "2X")
- compatible avec supports creux tels que plaques de plâtre et parpaings creux
- référence fournisseur : 6L-SV
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quelles sont les caractéristiques spécifiques de la cheville métallique Spyder M5x63mm SCELL-IT ?
Cette cheville possède une tête large avec ergots anti-rotation pour assurer stabilité et éviter la détérioration des parois. Elle est équipée de 5 larges branches précintrées qui garantissent une répartition optimale de l’appui et facilitent l’expansion. Son corps en acier électrozingué offre une protection durable contre la corrosion. La tête détachable permet une finition esthétique en poussant la cheville à l’intérieur de la cloison creuse.
Comment se déroule la mise en œuvre de cette cheville dans un support creux ?
Il faut percer le support au diamètre recommandé de 10 mm, insérer la cheville à fleur du trou, dévisser la vis d’environ 4 mm, positionner la pince à expansion entre la collerette et la tête de la vis, puis actionner la pince jusqu’à obtenir la résistance de mise en assise. Ensuite, la vis est retirée pour positionner l’objet à fixer, puis revisser avec un tournevis. La tête détachable peut être enlevée pour pousser la cheville dans la cloison et obtenir une finition soignée.
Quels sont les types de charges supportées et les coefficients de sécurité recommandés ?
La cheville convient pour des charges statiques ponctuelles (radiateurs), linéiques (étagères) et dynamiques (supports TV orientables). Il est recommandé d’appliquer un coefficient de sécurité minimum de 3 pour les charges ponctuelles, 5 pour les charges linéiques, et 6 pour les charges dynamiques.
Quelle est la résistance moyenne à l’arrachement de cette cheville sur plaque de plâtre BA13 ?
Pour la référence M5x50, la résistance moyenne à l’arrachement est de 100 daN sur support BA13. Ces valeurs sont indicatives et dépendent du support, d’où l’importance d’appliquer les coefficients de sécurité adaptés selon la nature de la charge.
Quels outils sont compatibles pour le montage de cette cheville ?
Le montage avec vis nécessite une pince à expansion classique de type "MD". Pour un montage sans vis, il est conseillé d’utiliser la pince à expansion rapide "2X". Ces outils permettent d’assurer une expansion optimale des branches précintrées et un ancrage sécurisé de la cheville.
