50 chevilles corps creux acier zingué - M5x80mm - SCELL-IT - 6XL-MT
Référence : S3446XLMT
Découvrez 50 chevilles corps creux acier zingué - M5x80mm - SCELL-IT - 6XL-MT disponible à l'achat
- Tête large avec ergots anti-rotation pour une fixation solide.
- Finition esthétique grâce à la tête détachable.
- 5 larges branches pour une répartition optimale de l'appui.
- Ancrage optimal de l'écrou pour un montage durable.
- Expansion facilitée avec des branches précintrées.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

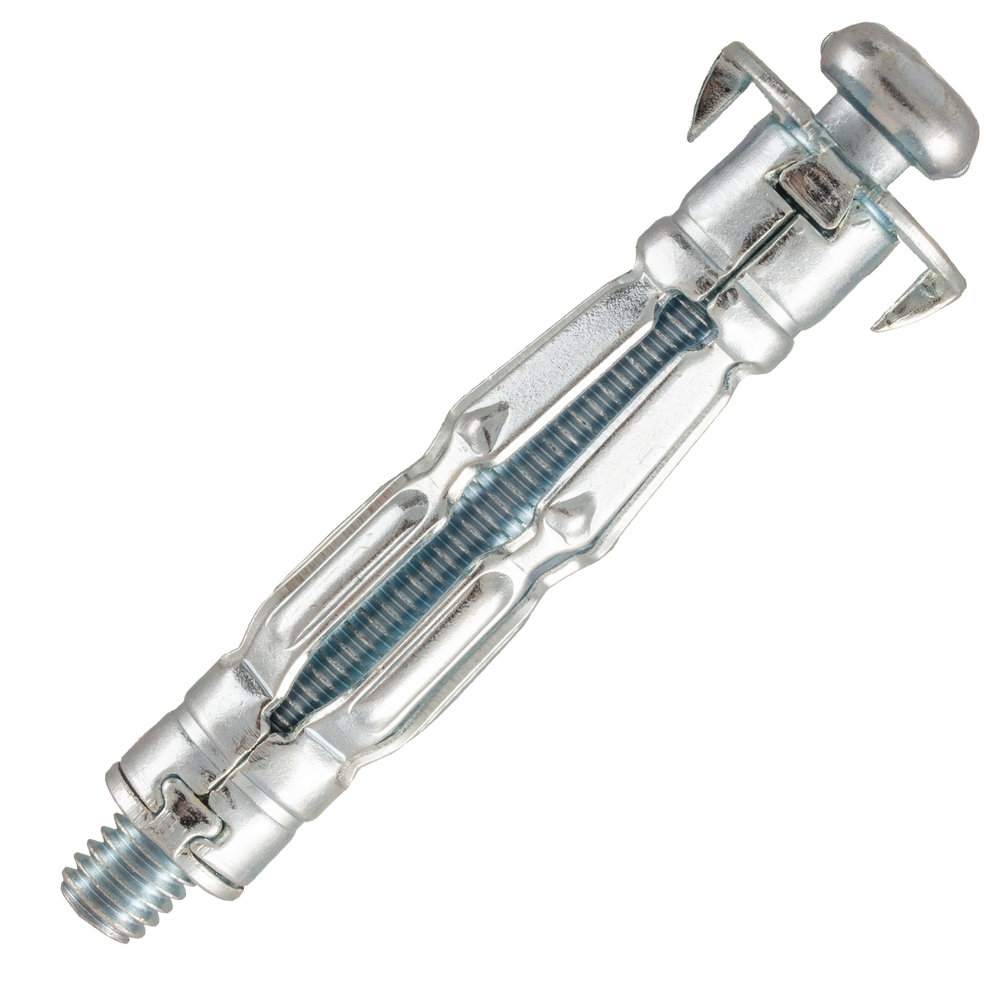

La cheville corps creux en acier zingué SCELL-IT modèle 6XL-MT, de dimensions M5x80 mm, est spécialement conçue pour offrir une fixation solide et durable dans les cloisons creuses telles que le plâtre et le parpaing creux.
Elle se distingue par une tête large équipée d’ergots anti-rotation qui garantissent une fixation stable tout en évitant la détérioration des parois.
La tête est détachable à l’aide d’un tournevis, ce qui permet de pousser la cheville à l’intérieur de la cloison pour une finition esthétique parfaite.
La cheville possède 5 larges branches précintrées qui facilitent l’expansion et assurent une répartition optimale de l’appui sur la paroi creuse.
L’ancrage optimal de l’écrou dans le corps de la cheville garantit un montage fiable et durable.
Fabriquée en acier électrozingué, elle bénéficie d’une protection durable contre la corrosion.
Le principe de fonctionnement repose sur une traction exercée à l’aide d’une pince à expansion.
Cette traction provoque le repliement des branches qui se plaquent contre la paroi arrière, offrant ainsi une grande surface de contact et une résistance élevée à l’arrachement.
La mise en œuvre s’effectue en perçant un trou au diamètre recommandé de 10 mm, en insérant la cheville à fleur du trou, puis en actionnant la pince jusqu’à obtenir la résistance adéquate.
La vis peut ensuite être retirée pour positionner l’objet à fixer avant de revisser l’ensemble.
Les dimensions précises de la cheville sont une longueur totale de 80 mm, un diamètre extérieur de 10 mm, un diamètre de perçage recommandé (dcut) de 10 mm, avec une longueur de vis adaptée de 89 mm.
La résistance moyenne à l’arrachement est de 100 daN sur support BA13 pour la référence M5x50.
Cette cheville s’adapte aux charges statiques ponctuelles, linéiques et dynamiques avec des coefficients de sécurité recommandés respectivement de 3, 5 et 6.
Elle est compatible avec différents outils d’expansion, notamment la pince classique « MD » pour chevilles avec vis et la pince rapide « 2X » permettant un montage sans vis.
Le conditionnement comprend 50 pièces par lot.
En résumé, cette cheville métallique à expansion allie robustesse et facilité de pose.
Sa tête détachable assure une finition soignée.
Ses 5 branches larges et précintrées garantissent une répartition optimale de la charge.
L’ancrage sécurisé de l’écrou et la fabrication en acier électrozingué assurent une durabilité et une résistance élevées adaptées aux matériaux creux comme le plâtre et le parpaing.
Le corps de la cheville comporte cinq larges branches précintrées qui garantissent une répartition optimale de l'appui et facilitent l'expansion lors de la pose. L'ancrage de l'écrou dans le corps de la cheville est optimisé pour un montage fiable et durable. La tête détachable permet, à l'aide d'un tournevis, de séparer la tête du corps afin de pousser la cheville dans la cloison creuse, offrant ainsi une finition esthétique invisible.
La mise en œuvre s’effectue avec une pince à expansion classique (type "MD") ou une pince rapide (type "2X") pour un montage sans vis. Le principe repose sur la traction exercée par la pince qui provoque l’expansion des branches de la cheville, lesquelles se replient et se plaquent à l’arrière de la paroi-support, offrant une large surface de contact et une résistance élevée à l’arrachement.
Dimensions principales de la cheville M5x80mm : longueur totale 80 mm, diamètre extérieur 10 mm, diamètre du trou de perçage recommandé 10 mm, longueur utile d’expansion 37 mm, diamètre de la tête 16 mm, épaisseur de paroi 8,5 mm, poids unitaire environ 16 g.
La résistance à l’arrachement moyenne sur support BA13 est de l’ordre de 100 daN pour les chevilles M5x37 et M5x50, avec application recommandée de coefficients de sécurité selon le type de charge : minimum 3 pour charges statiques ponctuelles, 5 pour charges linéiques et 6 pour charges dynamiques.
Cette cheville est adaptée aux fixations nécessitant une haute fiabilité dans les supports creux, avec une protection durable contre la corrosion grâce au traitement électrozingué. Elle garantit une fixation sûre, une finition soignée et une installation facilitée grâce à ses caractéristiques techniques avancées.
- matériau : acier électrozingué
- dimensions : M5 x 80 mm
- diamètre extérieur : 10 mm
- diamètre de perçage recommandé (dcut) : 10 mm
- longueur de vis adaptée : 89 mm
- tête large avec ergots anti-rotation pour fixation stable
- tête détachable à l’aide d’un tournevis pour finition esthétique
- 5 larges branches précintrées facilitant l’expansion et assurant une répartition optimale de l’appui
- ancrage optimal de l’écrou dans le corps de la cheville pour un montage fiable et durable
- résistance moyenne à l’arrachement : 100 daN sur support BA13 pour la référence M5x50 (valeur indicative)
- compatible avec pince à expansion classique « MD » et pince rapide « 2X » pour montage sans vis
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quelles sont les caractéristiques techniques spécifiques des chevilles corps creux acier zingué M5x80mm SCELL-IT 6XL-MT ?
Cette cheville métallique à expansion est en acier électrozingué pour une protection durable contre la corrosion. Elle mesure 80 mm de longueur totale avec un diamètre extérieur de 10 mm et est conçue pour des épaisseurs de paroi de 35 à 49 mm. Elle possède 5 larges branches précintrées facilitant l’expansion et assurant une répartition optimale de l’appui.
Comment se déroule la mise en œuvre de cette cheville Spyder ?
Il faut percer un trou de 10 mm de diamètre, introduire la cheville à fleur du trou, dévisser la vis de 4 mm, positionner le nez de la pince à expansion entre la collerette de la cheville et la tête de la vis, puis actionner la pince jusqu’à obtention de la résistance de mise en assise. Ensuite, retirer la vis, positionner l’objet à fixer et revisser avec un tournevis. La tête détachable permet de la pousser à l’intérieur de la cloison pour une finition esthétique.
Quels sont les supports compatibles avec cette cheville à expansion ?
Elle est adaptée aux supports creux tels que les plaques de plâtre et les parpaings creux, garantissant une forte résistance à l’arrachement dans ces matériaux.
Quelles sont les performances de résistance à l’arrachement de ce modèle ?
Pour ce modèle M5x80, la résistance moyenne exacte n’est pas précisée, mais les modèles proches (M5x37 et M5x50) offrent une résistance de 100 daN sur support BA13. Il est recommandé d’appliquer des coefficients de sécurité selon la nature de la charge : minimum x3 pour charges statiques ponctuelles, x5 pour charges statiques linéiques, et x6 pour charges dynamiques.
Quels sont les éléments différenciants de cette cheville Spyder par rapport à d’autres chevilles ?
Elle se distingue par sa tête large avec ergots anti-rotation pour une fixation stable, une tête détachable pour une finition esthétique soignée, des branches précintrées facilitant l’expansion, et un ancrage optimal de l’écrou garantissant un montage durable. La protection en acier électrozingué assure une bonne durabilité.
