50 chevilles corps creux acier zingué - M6x37mm - SCELL-IT - 8E-PAV
Référence : S3448EPAV
Découvrez 50 chevilles corps creux acier zingué - M6x37mm - SCELL-IT - 8E-PAV disponible à l'achat
- Tête large avec ergots anti-rotation pour stabilité optimale.
- Tête détachable pour une finition esthétique facilitée.
- 5 larges branches assurent une répartition optimale de l'appui.
- Ancrage optimal de l'écrou garantit un montage efficace.
- Expansion facilitée grâce aux branches précintrées.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

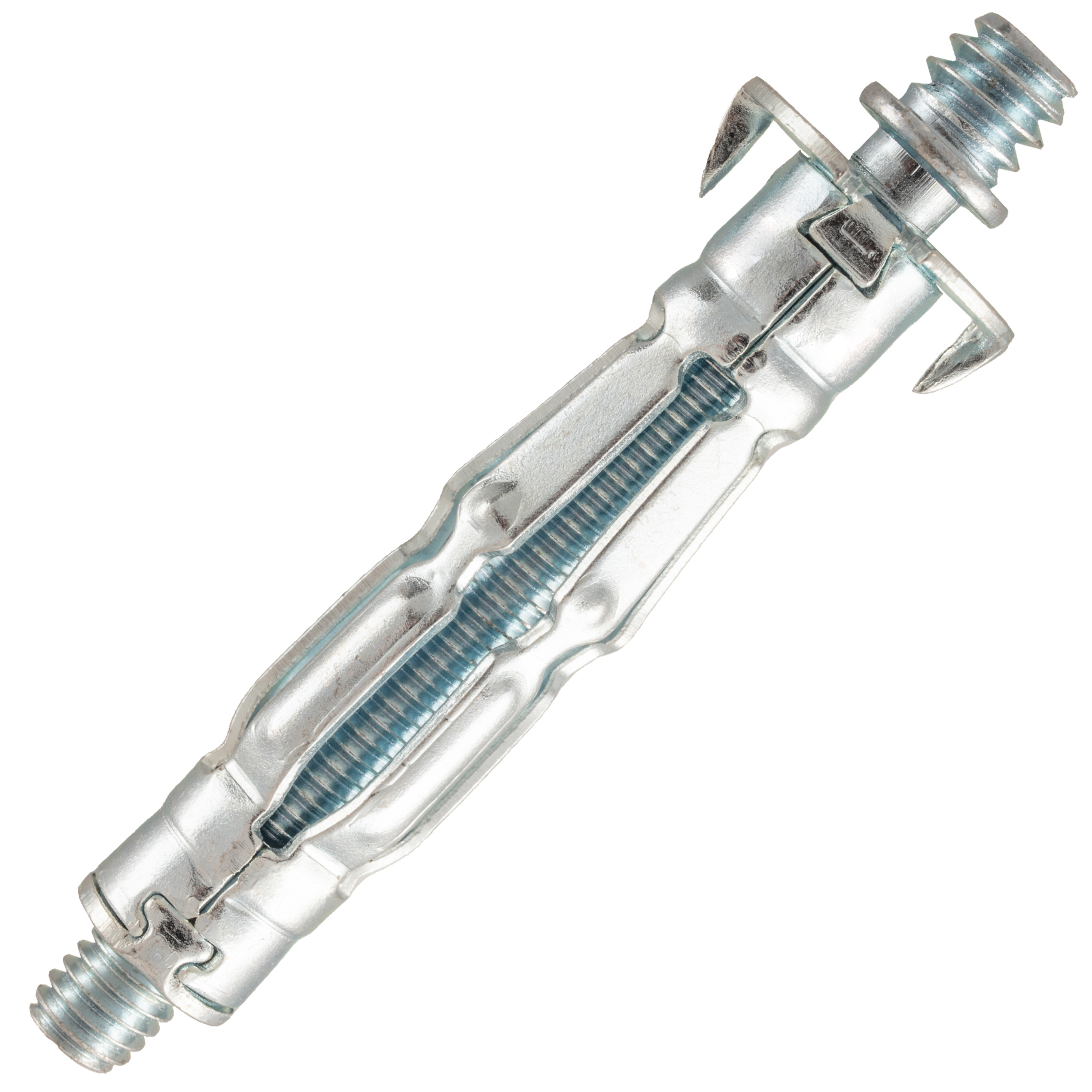

La cheville corps creux en acier zingué SCELL-IT modèle 8E-PAV, de dimensions M6x37mm, est spécialement conçue pour offrir une fixation fiable dans les cloisons creuses telles que les plaques de plâtre et les parpaings creux.
Elle se distingue par une tête large équipée d’ergots anti-rotation qui garantissent une stabilité optimale et évitent la détérioration des parois.
Cette tête est détachable à l’aide d’un tournevis, permettant de pousser la cheville à l’intérieur de la cloison creuse afin de réaliser une finition esthétique parfaite.
La cheville possède cinq larges branches précintrées qui assurent une répartition optimale de l’appui et facilitent l’expansion lors de la mise en œuvre.
L’ancrage de l’écrou dans le corps de la cheville est optimisé pour garantir un montage solide et durable.
Fabriquée en acier électrozingué, elle bénéficie d’une protection durable contre la corrosion.
Le principe de pose repose sur la traction exercée avec une pince à expansion, qui provoque le repliement des branches de la cheville contre la paroi arrière du support.
Cette action offre une grande surface de contact et une résistance élevée à l’arrachement.
L’installation s’effectue en perçant un trou au diamètre recommandé de 10 mm, en insérant la cheville à fleur du trou puis en actionnant la pince à expansion jusqu’à obtenir la résistance adéquate.
La vis est ensuite retirée pour positionner l’objet à fixer, puis vissée à l’aide d’un tournevis.
Les dimensions spécifiques de la cheville sont les suivantes : longueur totale 37 mm, diamètre extérieur 11 mm, diamètre de perçage conseillé 10 mm, avec une profondeur d’ancrage adaptée.
La résistance moyenne à l’arrachement est de 120 daN sur supports BA13, garantissant une fixation fiable pour des charges statiques et dynamiques.
Il est recommandé d’appliquer des coefficients de sécurité adaptés selon le type de charge : minimum 3 pour charges ponctuelles, 5 pour charges linéiques et 6 pour charges dynamiques.
Cette cheville est compatible avec les outils d’expansion classiques type « MD » et peut également être posée sans vis à l’aide de la pince rapide « 2X ».
Elle convient parfaitement pour fixer des éléments sur plaques de plâtre, parpaings creux et autres supports creux.
En résumé, cette cheville métallique à expansion allie robustesse, facilité de pose et finition soignée grâce à sa tête détachable et ses larges branches précintrées.
Elle assure une fixation stable et durable dans les cloisons creuses.
Description et caractéristiques :
- La cheville dispose d'une tête large avec ergots anti-rotation assurant une finition et une stabilité parfaites tout en évitant la détérioration des parois.
- Elle possède 5 larges branches précintrées facilitant une expansion efficace et une répartition optimale de l'appui contre la paroi creuse.
- L'ancrage optimal de l'écrou dans le corps de la cheville garantit un montage solide et fiable.
- La tête est détachable à l'aide d'un tournevis, ce qui permet de la séparer du corps de la cheville pour la pousser entièrement dans la cloison creuse et réaliser une finition esthétique.
- Fabriquée en acier électrozingué, elle bénéficie d'une protection durable contre la corrosion.
Fonctionnement et mise en œuvre :
- La pose s'effectue à l'aide d'une pince à expansion classique (type "MD") ou rapide ("2X").
- Le principe repose sur la traction exercée par la pince qui provoque l'expansion des branches de la cheville, lesquelles se replient et se plaquent à l'arrière de la paroi-support, assurant une grande surface de contact et une résistance élevée à l'arrachement.
- La cheville est insérée à fleur du trou percé au diamètre recommandé (dcut 11 mm pour ce modèle).
- La vis est dévissée de +/- 4 mm avant expansion, puis la pince est actionnée jusqu'à obtenir la résistance de mise en assise.
- Après retrait de la vis, l'objet à fixer est positionné et vissé.
Dimensions et performances :
- Longueur totale : 37 mm
- Diamètre extérieur : 11 mm
- Diamètre du trou (dcut) : 11 mm
- Diamètre de l'écrou : 9,5 mm
- Poids et autres dimensions précises conformes aux normes Scell-it (voir tableau technique).
- Résistance à l’arrachement moyenne : 120 daN sur support BA13 (plaque de plâtre standard).
- Pour garantir la sécurité, il est recommandé d’appliquer un coefficient de sécurité minimum de 3 pour charges statiques ponctuelles, 5 pour charges linéiques et 6 pour charges dynamiques.
Avantages produit :
- Adaptée pour les fixations dans plaques de plâtre et parpaings creux.
- Permet une finition esthétique grâce à la tête détachable.
- Protection durable contre la corrosion grâce à l'acier électrozingué.
- Répartition optimale de la charge assurant une fixation fiable et durable.
- Facilité de pose avec outils adaptés.
Accessoires compatibles :
- Pince à expansion classique "MD" pour chevilles M4 à M6.
- Pince à expansion rapide "2X" compatible avec chevilles M4 à M8.
- Produits complémentaires tels que pitons, crochets et gonds à embase métal.
Cette cheville est idéale pour des applications nécessitant une fixation sûre dans des supports creux tout en garantissant une finition propre et une installation simplifiée.
- matériau : acier électrozingué
- dimensions : M6 x 37 mm
- diamètre extérieur : 11 mm
- diamètre de perçage conseillé : 10 mm
- longueur totale : 37 mm
- tête large avec ergots anti-rotation
- tête détachable pour finition esthétique
- 5 larges branches précintrées pour répartition optimale de l'appui et expansion facilitée
- ancrage optimal de l'écrou dans le corps de la cheville
- résistance moyenne à l’arrachement : 120 daN sur support BA13
- pose avec pince à expansion classique type « MD » ou pince rapide « 2X » sans vis
- référence fournisseur : 8E-PAV
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quelles sont les caractéristiques techniques principales de cette cheville métallique à expansion Spyder M6x37mm ?
Cette cheville est en acier électrozingué, assurant une protection durable contre la corrosion. Elle dispose d’une tête large avec ergots anti-rotation pour une stabilité optimale et une finition soignée, ainsi que d’une tête détachable pour une finition esthétique discrète. Son corps est équipé de 5 larges branches précintrées favorisant une expansion facilitée et une répartition optimale de l’appui.
Comment se déroule la mise en œuvre de cette cheville dans un support creux ?
La pose s’effectue en perçant un trou au diamètre recommandé de 11 mm, puis en insérant la cheville à fleur du trou. Après avoir dévissé la vis d’environ 4 mm, on positionne le nez de la pince à expansion entre la collerette de la cheville et la tête de la vis, puis on actionne la pince jusqu’à obtenir la résistance de mise en assise. La vis est ensuite retirée pour fixer l’objet, puis vissée à nouveau. La tête détachable peut être retirée pour une finition esthétique.
Quelle est la résistance à l’arrachement de cette cheville et quels coefficients de sécurité appliquer ?
La résistance moyenne à l’arrachement est de 120 daN sur un support plaque de plâtre standard (BA13). Il est recommandé d’appliquer un coefficient de sécurité minimum de 3 pour des charges statiques ponctuelles, 5 pour des charges statiques linéiques, et 6 pour des charges dynamiques.
Quels types de supports sont compatibles avec cette cheville Spyder M6x37mm ?
Elle est adaptée aux supports creux tels que plaques de plâtre et parpaings creux, offrant une fixation fiable tout en préservant l’intégrité des parois grâce à sa tête large anti-rotation qui évite leur détérioration.
Quels outils sont nécessaires pour la pose de cette cheville et quelles options sont disponibles ?
La pose nécessite une pince à expansion classique type « MD » ou une pince à expansion rapide « 2X ». La cheville est compatible avec différents types de vis (tête cylindrique, fraisée, hexagonale ou sans vis selon version), facilitant son adaptation aux besoins spécifiques du chantier.
