50 chevilles corps creux acier zingué - M6x37mm - SCELL-IT - 8E-SV
Référence : S3448ESV
Découvrez 50 chevilles corps creux acier zingué - M6x37mm - SCELL-IT - 8E-SV disponible à l'achat
- Tête détachable pour une finition esthétique aisée.
- Largeurs d'ergots anti-rotation pour une meilleure stabilité.
- 5 larges branches pour une répartition optimale de la charge.
- Ancrage fiable de l'écrou pour un montage optimal.
- Expansion facilitée grâce aux branches précintrées.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

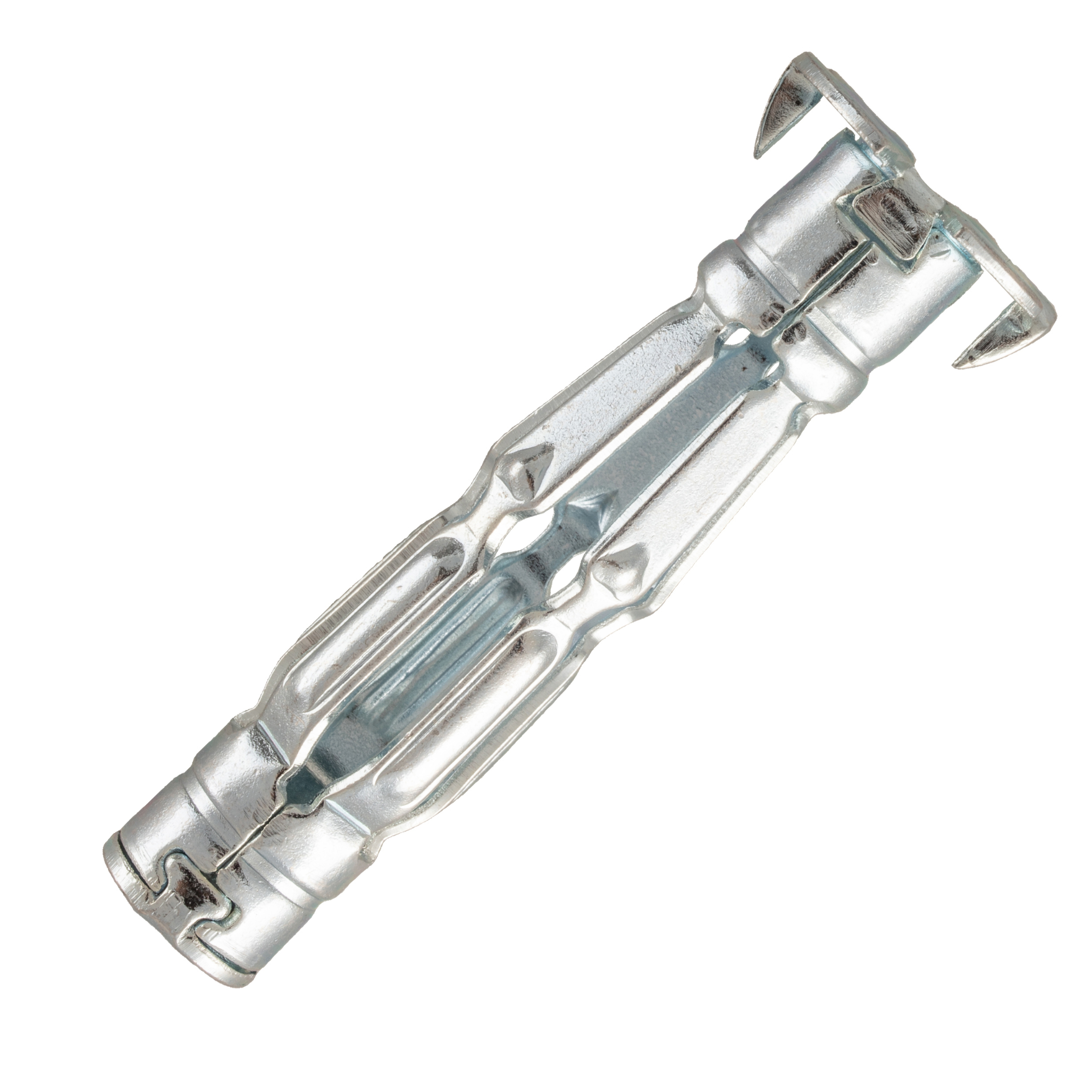

Les chevilles corps creux en acier zingué SCELL-IT, référence 8E-SV, sont des chevilles métalliques à expansion conçues pour une fixation fiable dans des supports creux tels que plaques de plâtre et parpaings creux.
Ces chevilles disposent d’une tête large avec des ergots anti-rotation assurant une finition parfaite et une stabilité optimale.
La tête est détachable à l’aide d’un tournevis, ce qui permet de pousser la cheville à l’intérieur de la cloison creuse pour une finition esthétique soignée.
Le corps de la cheville est équipé de 5 larges branches précintrées facilitant son expansion et assurant une répartition optimale de la charge sur la surface d’appui.
L’ancrage de l’écrou dans le corps de la cheville est optimisé, garantissant un montage solide et durable.
La cheville est fabriquée en acier électrozingué, offrant une protection durable contre la corrosion.
Le principe de fonctionnement repose sur la traction exercée par une pince à expansion qui provoque l’expansion des branches de la cheville.
Ces branches se replient et se plaquent contre la paroi arrière du support creux, offrant une large surface de contact et une excellente résistance à l’arrachement.
La mise en œuvre se fait en plusieurs étapes :
- Percer un trou au diamètre recommandé de 10 mm.
- Introduire la cheville à fleur du trou, puis dévisser la vis d’environ 4 mm.
- Positionner le nez de la pince à expansion entre la collerette de la cheville et la tête de la vis.
- Actionner la pince jusqu’à obtenir la résistance de mise en assise.
- Retirer la vis pour positionner l’objet à fixer.
- Visser l’ensemble à l’aide d’un tournevis.
- Enfin, détacher la tête pour pousser la cheville dans la cloison et réaliser une finition esthétique.
Les dimensions spécifiques pour la référence M6x37 mm sont : longueur totale 37 mm, diamètre extérieur 11 mm, diamètre du trou conseillé 10 mm, et diamètre de la vis M6.
La cheville supporte une résistance à l’arrachement moyenne de 120 daN selon les essais réalisés.
Pour garantir la sécurité d’utilisation, il est recommandé d’appliquer des coefficients de sécurité adaptés selon la nature de la charge : au moins 3 pour les charges statiques ponctuelles, 5 pour les charges statiques linéiques, et 6 pour les charges dynamiques.
Ces chevilles sont compatibles avec des outils d’expansion spécifiques, notamment la pince à expansion classique « MD » et la pince rapide « 2X », facilitant leur installation.
En résumé, ces chevilles corps creux en acier zingué offrent une fixation robuste et durable avec une finition soignée grâce à leur tête détachable.
Leur conception avec 5 larges branches précintrées assure une excellente répartition des charges et une expansion facilitée.
Leur protection électrozinguée garantit une bonne résistance à la corrosion.
Ce produit est idéal pour des fixations dans des supports creux comme les plaques de plâtre ou parpaings creux, avec une mise en œuvre simple et des performances fiables.
Caractéristiques principales :
- Tête large avec ergots anti-rotation garantissant une finition soignée, une stabilité parfaite et évitant la détérioration des parois.
- Tête détachable à l’aide d’un tournevis, permettant de pousser la cheville à l’intérieur de la cloison creuse pour une finition esthétique.
- Cinq larges branches précintrées assurant une répartition optimale de l’appui et une expansion facilitée.
- Ancrage optimal de l’écrou dans le corps de la cheville, garantissant un montage fiable et solide.
Fonctionnement et mise en œuvre :
La pose s’effectue avec une pince à expansion classique (type « MD ») ou une pince à expansion rapide « 2X ». Le principe repose sur la traction exercée par la pince qui provoque l’expansion des branches de la cheville, lesquelles se replient et se plaquent à l’arrière de la paroi creuse, offrant une grande surface de contact et une résistance élevée à l’arrachement. La cheville est insérée à fleur du trou préalablement percé au diamètre recommandé (dcut), puis la vis est dévissée de +/- 4 mm avant actionnement de la pince jusqu’à obtention de la résistance de mise en assise. La vis est ensuite retirée pour positionner l’objet à fixer, puis vissée à l’aide d’un tournevis.
Dimensions et références techniques pour la version M6x37 mm (référence 8E-SV) :
- Longueur totale : 37 mm
- Diamètre dcut : 11 mm
- Diamètre extérieur : 9,5 mm
- Largeur de la tête : 17,6 mm
- Poids et autres dimensions détaillées sont disponibles dans le tableau technique.
Performances :
- Résistance moyenne à l’arrachement de 120 daN sur support BA13.
- Il est recommandé d’appliquer des coefficients de sécurité selon le type de charge : minimum 3 pour charges statiques ponctuelles, 5 pour charges linéiques, et 6 pour charges dynamiques.
Avantages produit :
- Montage fiable et durable grâce à l’ancrage optimal et à la qualité des matériaux.
- Finition esthétique grâce à la tête détachable.
- Adaptée aux supports creux avec une répartition optimale des efforts pour éviter la détérioration des parois.
Accessoires compatibles :
- Pince à expansion « MD » pour chevilles M4 à M6.
- Pince à expansion rapide « 2X » pour chevilles M4 à M8.
- Produits complémentaires tels que pitons, crochets et gonds à embase métal.
Cette cheville est idéale pour des applications nécessitant une fixation solide dans des matériaux creux, avec une finition soignée et une installation facilitée.
- matériau : acier électrozingué
- longueur totale : 37 mm
- diamètre extérieur : 11 mm
- diamètre du trou conseillé : 10 mm
- diamètre de la vis : M6
- tête détachable pour une finition esthétique aisée
- ergots anti-rotation pour une meilleure stabilité
- 5 larges branches précintrées pour une répartition optimale de la charge
- ancrage fiable de l'écrou garantissant un montage solide
- résistance moyenne à l’arrachement : 120 daN
- compatible avec pince à expansion classique « MD » et pince rapide « 2X »
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quelles sont les caractéristiques spécifiques qui garantissent la stabilité de cette cheville dans les corps creux ?
La cheville dispose d’une tête large avec ergots anti-rotation qui assurent une finition stable et évitent la détérioration des parois. Ses 5 larges branches précintrées permettent une répartition optimale de l’appui et facilitent l’expansion dans le support creux.
Comment se déroule la mise en œuvre de la cheville Spyder M6x37 mm ?
Il faut percer le support au diamètre de 11 mm, insérer la cheville à fleur du trou, dévisser la vis d’environ 4 mm, positionner le nez de la pince à expansion entre la collerette de la cheville et la tête de la vis, puis actionner la pince jusqu’à obtenir la résistance de mise en assise. Enfin, on retire la vis, positionne l’objet à fixer, puis revisse à l’aide d’un tournevis.
Quel est l’intérêt de la tête détachable sur cette cheville ?
La tête détachable, qui se retire à l’aide d’un tournevis, permet de pousser la cheville à l’intérieur de la cloison creuse pour obtenir une finition esthétique sans qu’elle dépasse de la surface du support.
Quelles performances de résistance à l’arrachement offre cette cheville dans le support BA13 ?
La cheville présente une résistance moyenne à l’arrachement de 120 daN sur support BA13. Il est recommandé d’appliquer un coefficient de sécurité de 3 pour des charges statiques ponctuelles, 5 pour des charges statiques linéiques, et 6 pour des charges dynamiques.
Quels matériaux composent cette cheville et comment assurent-ils sa durabilité ?
Le corps de la cheville est en acier électrozingué, ce qui assure une protection durable contre la corrosion. Les branches précintrées facilitent l’expansion, et la tête détachable est également en acier.
