50 chevilles corps creux acier zingué - M6x50mm - SCELL-IT - 8S-MT-BC
Référence : S3448SMTBC
Découvrez 50 chevilles corps creux acier zingué - M6x50mm - SCELL-IT - 8S-MT-BC disponible à l'achat
- Tête large avec ergots anti-rotation pour une fixation stable.
- Tête détachable pour une finition esthétique après installation.
- 5 larges branches assurent une répartition optimale de l'appui.
- Ancrage optimal de l'écrou pour un montage fiable.
- Expansion facilitée grâce aux branches précintrées.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

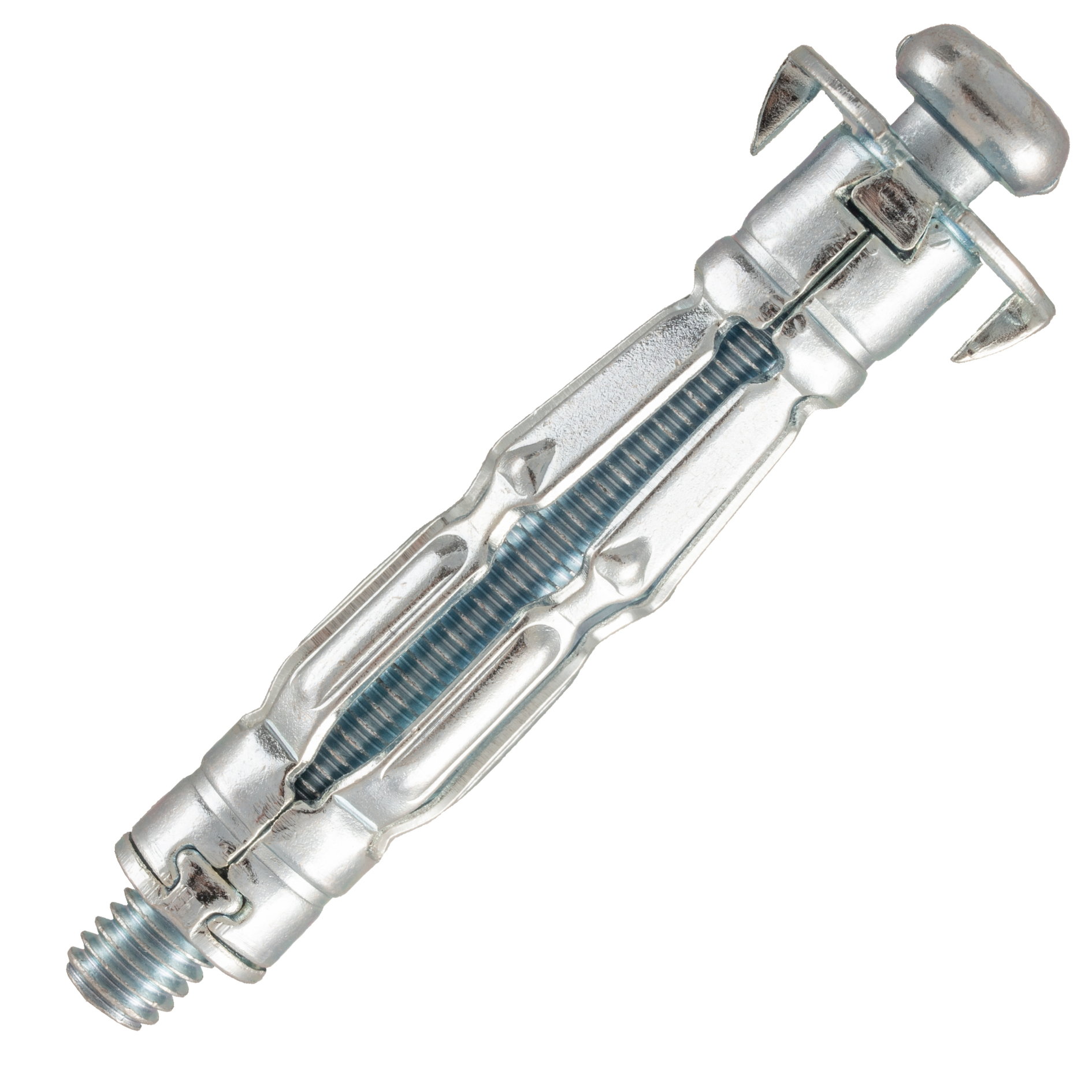

Ce pack comprend 50 chevilles pour corps creux en acier électrozingué, modèle SCELL-IT, référence 8S-MT-BC, avec un filetage M6 et une longueur de 50 mm.
Ces chevilles sont spécialement conçues pour offrir une fixation stable et durable dans des supports creux tels que plaques de plâtre (BA13) ou parpaings creux.
Elles possèdent une tête large équipée d’ergots anti-rotation qui garantissent une finition parfaite tout en évitant la détérioration des parois.
La tête est détachable à l’aide d’un tournevis, ce qui permet, après fixation, de pousser la cheville à l’intérieur de la cloison creuse pour une finition esthétique.
La cheville est dotée de 5 larges branches précintrées qui assurent une répartition optimale de l’appui et facilitent son expansion lors de la mise en œuvre.
L’ancrage de l’écrou dans le corps de la cheville est optimisé, garantissant un montage fiable et solide.
Le principe de pose repose sur la traction exercée avec une pince à expansion (type "MD" ou rapide "2X"), qui provoque l’expansion des branches de la cheville.
Ces branches se replient et se plaquent contre la face arrière de la paroi-support, offrant une grande surface de contact et une résistance élevée à l’arrachement.
Les étapes de mise en œuvre sont les suivantes :
- Percer le support au diamètre recommandé ("dcut") correspondant à la cheville, soit 11 mm pour ce modèle.
- Introduire la cheville à fleur du trou.
- Dévisser la vis d’environ 4 mm.
- Positionner le nez de la pince à expansion entre la collerette de la cheville et la tête de la vis.
- Actionner la pince jusqu’à obtenir la résistance de mise en assise.
- Retirer la vis pour positionner l’objet à fixer.
- Visser l’ensemble à l’aide d’un tournevis.
Les dimensions principales de la cheville M6x50 sont : longueur totale 50 mm, diamètre extérieur 11 mm, diamètre d’ancrage 17,6 mm.
La cheville offre une résistance moyenne à l’arrachement de 120 daN sur support BA13 (plaque de plâtre).
La composition en acier électrozingué assure une protection durable contre la corrosion.
Ce produit est compatible avec des accessoires complémentaires tels que pitons, crochets et gonds à embase métal, ainsi qu’avec des outils de pose spécifiques (pince à expansion MD et pince rapide 2X).
En résumé, cette cheville métallique à expansion Spyder est idéale pour des fixations fiables et esthétiques dans les cloisons creuses.
Sa tête détachable, son ancrage optimal et sa facilité de pose garantissent une installation solide et une finition soignée.
Les points clés comprennent une tête large avec ergots anti-rotation pour une fixation stable, une tête détachable pour une finition esthétique après installation, 5 larges branches assurant une répartition optimale de l'appui, un ancrage optimal de l'écrou pour un montage fiable, ainsi qu’une expansion facilitée grâce aux branches précintrées.
Le corps de la cheville comporte cinq larges branches précintrées qui garantissent une répartition optimale de l’appui et facilitent l’expansion lors de la pose. L’ancrage de l’écrou est optimal dans le corps de la cheville, assurant un montage fiable et durable.
La tête détachable permet, à l’aide d’un tournevis, de séparer la tête du corps de la cheville afin de la pousser à l’intérieur de la cloison creuse pour une finition esthétique discrète.
Le principe de pose repose sur la traction effectuée avec une pince à expansion, qui provoque l’expansion des branches de la cheville, lesquelles se replient et se plaquent à l’arrière de la paroi-support, offrant une grande surface de contact et une résistance élevée à l’arrachement.
Dimensions principales de la cheville M6x50mm :
- Longueur totale (L) : 50 mm
- Diamètre extérieur (D) : 11 mm
- Diamètre de perçage recommandé (dcut) : 7 mm
- Diamètre tête (D1) : 9,5 mm
- Hauteur tête (EP) : 11 mm
- Distance collerette à la tête (A) : 7 mm
- Longueur utile (Lvis) : 59 mm
- Largeur appui (Lpav) : 60 mm
Performances de résistance à l’arrachement moyennes (valeurs indicatives) sur supports BA10 et BA13 :
- M6x50 : 120 daN sur BA13
Pour garantir la sécurité d’usage, il est recommandé d’appliquer des coefficients de sécurité selon la nature de la charge :
- Charges statiques ponctuelles : coefficient minimum 3
- Charges statiques linéiques : coefficient minimum 5
- Charges dynamiques : coefficient minimum 6
La cheville Spyder est compatible avec des outils de pose spécifiques, notamment la pince à expansion classique « MD » pour chevilles M4 à M6, et la pince à expansion rapide « 2X » pour chevilles M4 à M8.
Cette cheville est adaptée pour des fixations solides dans les matériaux creux, offrant une excellente stabilité et une finition soignée grâce à sa tête détachable et son design anti-rotation.
- matériau : acier électrozingué
- longueur totale : 50 mm
- filetage : M6
- diamètre extérieur : 11 mm
- diamètre d’ancrage : 17,6 mm
- tête large avec ergots anti-rotation
- tête détachable pour finition esthétique
- 5 larges branches précintrées pour une répartition optimale de l’appui et une expansion facilitée
- ancrage optimal de l’écrou dans le corps de la cheville
- résistance moyenne à l’arrachement : 120 daN sur support BA13 (plaque de plâtre)
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quels sont les éléments spécifiques de la cheville Spyder qui garantissent une fixation stable dans les corps creux ?
La cheville possède une tête large avec des ergots anti-rotation qui assurent une fixation stable tout en évitant la détérioration des parois. Elle dispose également de 5 larges branches précintrées qui répartissent optimalement la charge et facilitent l’expansion.
Comment se déroule la mise en œuvre de cette cheville métallique à expansion ?
Après avoir percé le support au diamètre recommandé (7 mm pour la M6x50), la cheville est introduite à fleur du trou. La vis est dévissée de 4 mm, puis la pince à expansion est positionnée entre la collerette de la cheville et la tête de la vis. En actionnant la pince, les branches se replient et se plaquent à l’arrière de la paroi. Après retrait de la vis, l’objet est fixé avec un tournevis.
Quelle est la fonction de la tête détachable de la cheville Spyder ?
La tête peut être détachée à l’aide d’un tournevis, ce qui permet de pousser la cheville à l’intérieur de la cloison creuse pour une finition esthétique sans laisser dépasser la tête.
Quelles sont les performances mécaniques et les coefficients de sécurité à respecter ?
La résistance moyenne à l’arrachement sur support BA13 est de 120 daN pour la cheville M6x50. Il est recommandé d’appliquer un coefficient minimum de 3 pour les charges statiques ponctuelles, 5 pour les charges statiques linéiques et 6 pour les charges dynamiques.
Quels matériaux composent la cheville et comment cela influence-t-il sa durabilité ?
Le corps de la cheville est en acier électrozingué, ce qui assure une protection durable contre la corrosion et garantit la longévité du produit en conditions normales d’utilisation.
Dans quels types de supports cette cheville est-elle adaptée ?
Elle est conçue pour une utilisation dans des supports creux tels que les plaques de plâtre, les parpaings creux et autres cloisons creuses, assurant un ancrage optimal dans ces matériaux.
