50 chevilles corps creux acier zingué - M6x50mm - SCELL-IT - 8S-MT
Référence : S3448SMT
Découvrez 50 chevilles corps creux acier zingué - M6x50mm - SCELL-IT - 8S-MT disponible à l'achat
- Tête large avec ergots anti-rotation pour un maintien solide.
- Tête détachable permettant une finition esthétique facile.
- 5 larges branches garantissant une répartition optimale de l'appui.
- Ancrage optimal de l'écrou pour un montage sécurisé.
- Expansion facilitée grâce aux branches précintrées.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

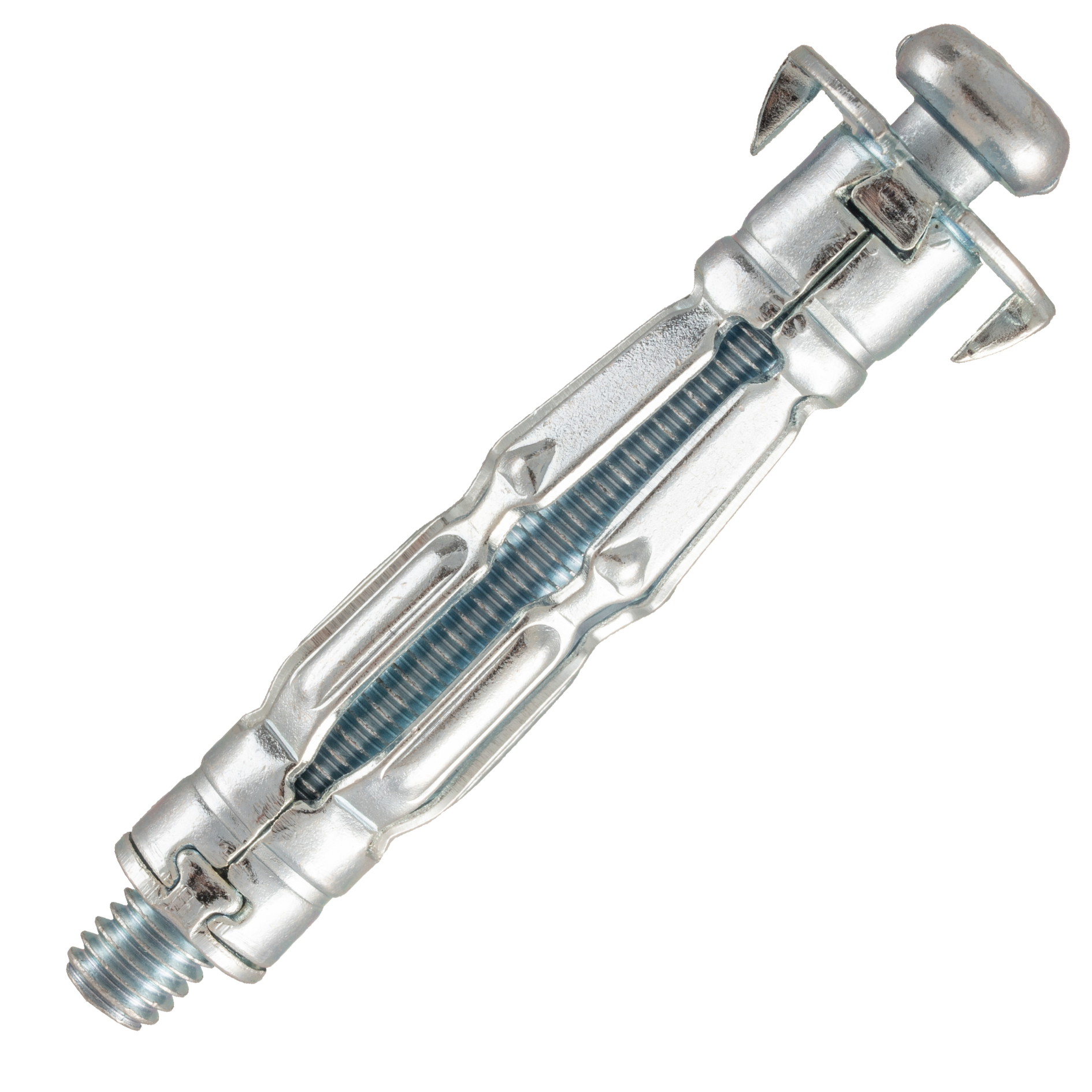

La cheville métallique à expansion Spyder M6x50mm en acier électrozingué est spécialement conçue pour une fixation performante dans les supports creux tels que les plaques de plâtre et les parpaings creux.
Elle se caractérise par une tête large équipée d’ergots anti-rotation qui assurent une stabilité renforcée et évitent la détérioration des parois.
Cette tête est détachable à l’aide d’un tournevis, permettant ainsi de pousser la cheville à l’intérieur de la cloison pour une finition esthétique soignée.

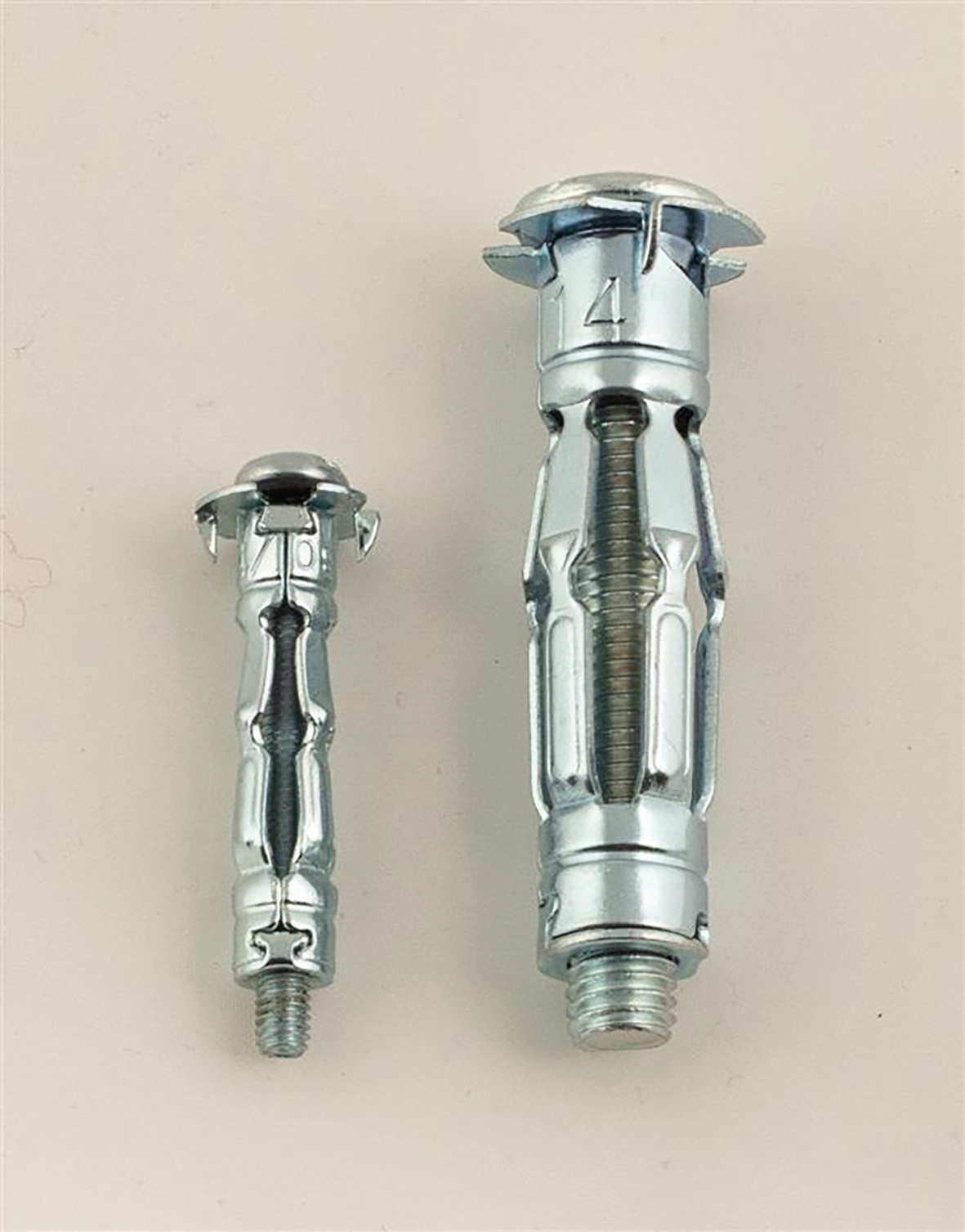

La cheville dispose de 5 larges branches précintrées qui facilitent son expansion et garantissent une répartition optimale de l’appui sur la surface intérieure du support.
L’ancrage de l’écrou dans le corps de la cheville est optimisé pour un montage solide et sécurisé.

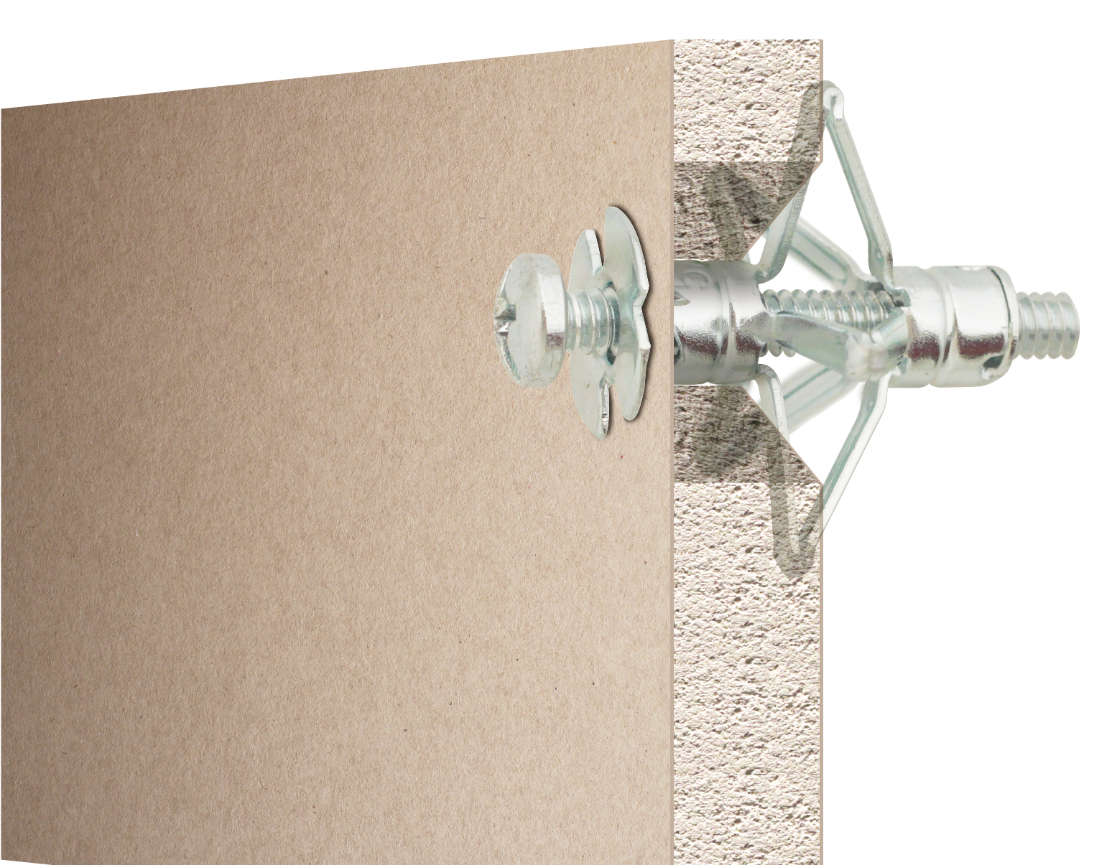

Le principe de pose repose sur la traction exercée avec une pince à expansion (réf. MD classique ou 2X rapide) qui provoque le repliement des branches contre la face arrière de la paroi creuse, offrant ainsi une grande surface de contact et une résistance élevée à l’arrachement.
La mise en œuvre s’effectue en perçant le support au diamètre recommandé de 7 mm, en introduisant la cheville à fleur du trou, puis en dévissant la vis de +/- 4 mm.
Le nez de la pince à expansion est positionné entre la collerette de la cheville et la tête de la vis.
La pince est actionnée jusqu’à obtention de la résistance de mise en assise.
Enfin, la vis est retirée pour positionner l’objet à fixer et l’ensemble est vissé à l’aide d’un tournevis.
Les dimensions principales de cette cheville sont une longueur totale de 50 mm, un diamètre extérieur de 11 mm, et une longueur de vissage de 59 mm.
Sa résistance moyenne à l’arrachement est de 120 daN sur support BA13 (paroi creuse standard).
Il est recommandé d’appliquer un coefficient de sécurité adapté selon le type de charge : minimum 3 pour charges statiques ponctuelles, 5 pour charges statiques linéiques, et 6 pour charges dynamiques.
Cette cheville est compatible avec les plaques de plâtre et les parpaings creux.
Des accessoires complémentaires facilitent la pose, notamment des pitons, crochets, gonds à embase métal ainsi que des pinces à expansion classiques (réf. MD) ou rapides (réf. 2X).
En résumé, la cheville Spyder M6x50mm allie robustesse, facilité de pose et esthétique grâce à sa tête détachable, ses larges branches précintrées et sa fabrication en acier zingué garantissant une fixation fiable dans les supports creux.
Caractéristiques principales :
- Tête large avec ergots anti-rotation assurant une finition stable et évitant la détérioration des parois.
- Tête détachable à l’aide d’un tournevis, permettant de pousser la cheville à l’intérieur de la cloison creuse pour une finition esthétique.
- Cinq larges branches précintrées facilitant une expansion optimale et une répartition efficace de l’appui à l’arrière de la paroi.
- Ancrage optimal de l’écrou dans le corps de la cheville garantissant un montage solide.
Dimensions et références pour la version M6x50 mm (8S-MT) :
- Longueur totale (L) : 50 mm
- Diamètre extérieur (Ø) : 11 mm
- Diamètre du perçage conseillé (dcut) : 7 mm
- Diamètre de la tête (D1) : 10 mm
- Autres dimensions : EP 9,5 mm, A 7 mm, C 17,6 mm, Lvis 59 mm, Lpav 60 mm
Performances :
- Résistance à l’arrachement moyenne de 120 daN sur support BA13 (plaque de plâtre standard).
- Ces valeurs sont indicatives et doivent être corrigées selon les coefficients de sécurité adaptés à la nature des charges : 3 pour charges statiques ponctuelles, 5 pour charges statiques linéiques, 6 pour charges dynamiques.
Mise en œuvre :
- Percer le support au diamètre recommandé.
- Introduire la cheville à fleur du trou.
- Dévisser la vis de +/- 4 mm.
- Positionner le nez de la pince à expansion entre la collerette de la cheville et la tête de la vis.
- Actionner la pince jusqu’à obtention de la résistance adéquate, provoquant l’expansion des branches à l’arrière du support.
- Retirer la vis, positionner l’objet à fixer, puis revisser à l’aide d’un tournevis.
- Pour une finition esthétique, détacher la tête de la cheville et la pousser dans la cloison creuse.
Avantages :
- Assure une fixation fiable dans les matériaux creux grâce à une expansion optimisée.
- La tête détachable offre une finition propre et discrète.
- La conception en acier zingué garantit la durabilité du produit.
- La répartition optimale des forces réduit les risques d’endommagement du support.
Accessoires complémentaires :
- Pince à expansion « MD » pour chevilles M4 à M6.
- Pince à expansion rapide « 2X » pour chevilles M4 à M8.
- Piton, crochet et gond à embase métal compatibles.
Cette cheville est adaptée aux applications nécessitant une fixation solide dans des cloisons creuses, notamment pour supports légers à moyens tels que radiateurs, étagères, supports TV orientables, en respectant les coefficients de sécurité recommandés.
- marque : Scell-it
- référence fournisseur : 8S-MT
- matériau : acier électrozingué
- longueur totale : 50 mm
- diamètre extérieur : 11 mm
- longueur de vissage : 59 mm
- tête large avec ergots anti-rotation
- tête détachable pour finition esthétique
- 5 larges branches précintrées pour une répartition optimale de l’appui
- ancrage optimal de l’écrou dans le corps de la cheville
- résistance moyenne à l’arrachement : 120 daN sur support BA13 (paroi creuse standard)
- compatible avec plaques de plâtre et parpaings creux
- mise en œuvre avec pince à expansion (réf. MD classique ou 2X rapide)
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quelles sont les caractéristiques principales de la cheville métallique à expansion Spyder M6x50mm ?
Cette cheville en acier électrozingué dispose d’une tête large avec ergots anti-rotation pour un maintien stable et une finition soignée. Elle possède 5 larges branches précintrées assurant une répartition optimale de l’appui et facilitant l’expansion. La tête détachable permet de pousser la cheville à l’intérieur de la cloison creuse pour une finition esthétique. L’ancrage optimal de l’écrou garantit un montage fiable.
Quels supports sont compatibles avec cette cheville ?
Elle est conçue pour les matériaux creux tels que les plaques de plâtre et les parpaings creux, offrant une fixation adaptée à ces supports creux.
Comment se déroule la mise en œuvre de cette cheville ?
Il faut percer un trou au diamètre indiqué (11 mm), insérer la cheville à fleur du trou, dévisser la vis d’environ 4 mm, positionner la pince à expansion entre la collerette de la cheville et la tête de la vis, puis actionner la pince jusqu’à obtenir la résistance de mise en assise. Ensuite, retirer la vis, positionner l’élément à fixer, puis revisser avec un tournevis. La tête détachable peut être retirée pour pousser la cheville dans la cloison creuse.
Quelles sont les performances de résistance à l’arrachement de la cheville ?
La résistance moyenne à l’arrachement dans un support BA13 est de 120 daN pour la version M6x50 mm. Il est recommandé d’appliquer un coefficient de sécurité de 3 pour les charges statiques ponctuelles, 5 pour les charges statiques linéiques et 6 pour les charges dynamiques.
Quels outils sont nécessaires pour la pose de cette cheville ?
La pose avec vis montée nécessite une pince à expansion classique type "MD". Pour un montage sans vis, il faut utiliser la pince à expansion rapide "2X".
