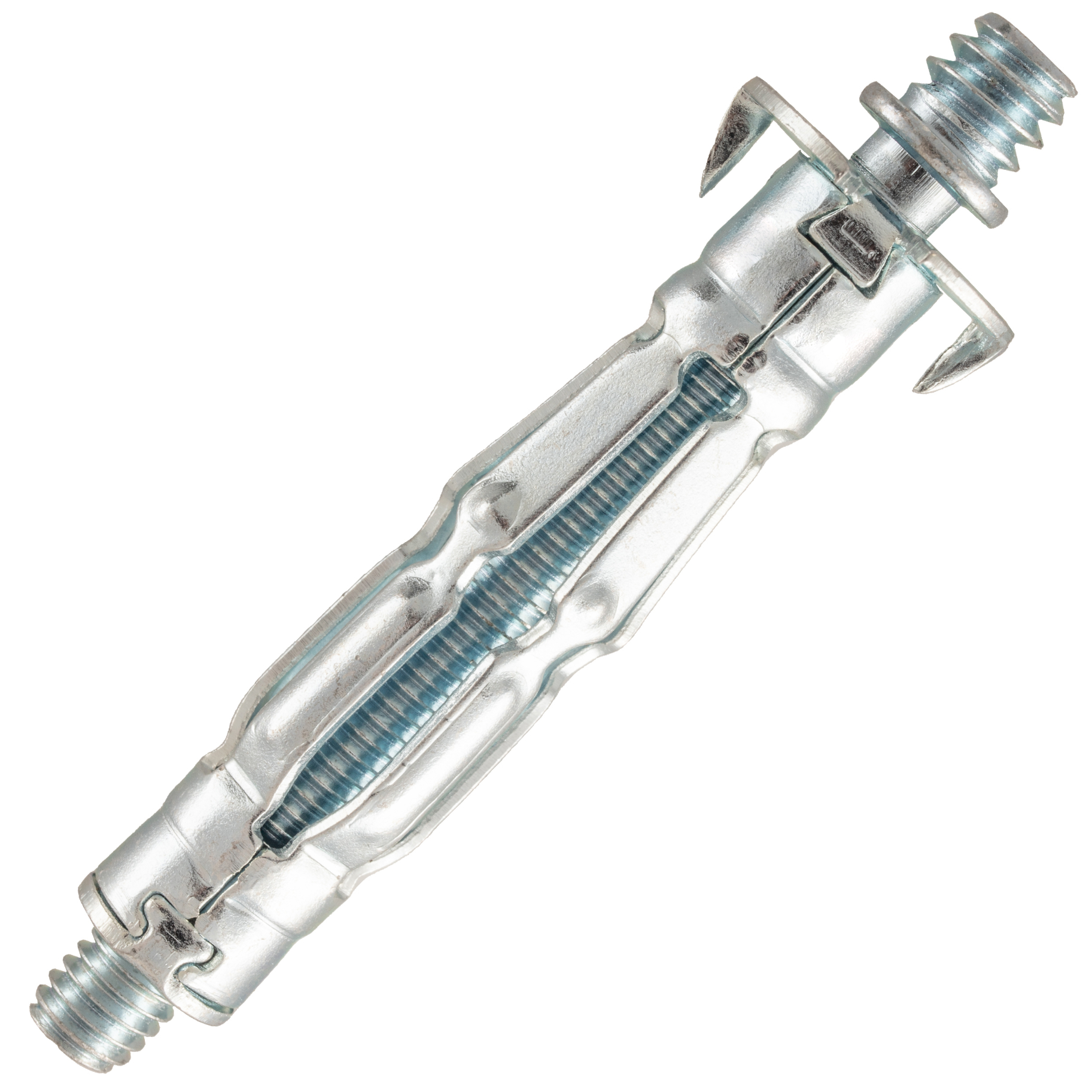

50 chevilles corps creux acier zingué - M6x50mm - SCELL-IT - 8S-PAV
Référence : S3448SPAV
Découvrez 50 chevilles corps creux acier zingué - M6x50mm - SCELL-IT - 8S-PAV disponible à l'achat
- Tête large avec ergots anti-rotation pour stabilité.
- Tête détachable pour une finition esthétique facile.
- 5 branches larges garantissant une répartition optimale.
- Ancrage optimal de l'écrou pour un montage efficace.
- Expansion facilitée grâce aux branches précintrées.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Les 50 chevilles corps creux en acier zingué M6x50mm de la gamme SCELL-IT (référence 8S-PAV) sont spécialement conçues pour assurer un ancrage fiable dans les cloisons creuses telles que les plaques de plâtre ou les parpaings creux.
Ces chevilles métalliques à expansion se distinguent par une tête large équipée d’ergots anti-rotation, garantissant une parfaite stabilité lors de la pose et évitant toute détérioration des parois.
La tête est détachable à l’aide d’un tournevis, ce qui permet de la retirer après fixation et de pousser la cheville à l’intérieur de la cloison pour une finition esthétique soignée.
Le corps de la cheville est composé de 5 larges branches précintrées qui facilitent son expansion.
Cette conception assure une répartition optimale de l’appui sur la paroi, renforçant la tenue mécanique.
L’ancrage de l’écrou dans le corps de la cheville est optimisé pour garantir un montage efficace et solide.
La cheville est fabriquée en acier électrozingué, offrant une protection durable contre la corrosion.
Le principe de pose repose sur une traction réalisée avec une pince à expansion classique type « MD ».
Cette traction provoque le repliement des branches de la cheville qui se plaquent contre l’arrière de la paroi-support, offrant ainsi une large surface de contact et une résistance élevée à l’arrachement.
La mise en œuvre comprend plusieurs étapes : percer un trou au diamètre recommandé de 7 mm, insérer la cheville à fleur du trou, dévisser la vis de +/- 4 mm, positionner le nez de la pince entre la collerette de la cheville et la tête de la vis, actionner la pince jusqu’à obtenir la résistance de mise en assise, retirer la vis, positionner l’objet à fixer, puis revisser l’ensemble avec un tournevis.
Les dimensions principales de ce modèle M6x50mm sont : longueur totale de 50 mm, diamètre d’expansion de 11 mm, diamètre de perçage recommandé de 7 mm, avec une longueur de vis adaptée de 60 mm.
La résistance moyenne à l’arrachement est de 120 daN sur supports BA10 et BA13.
Les coefficients de sécurité recommandés selon la nature de la charge sont : minimum 3 pour charges statiques ponctuelles (ex : radiateur), 5 pour charges linéiques (ex : étagère), et 6 pour charges dynamiques (ex : support TV orientable).
Cette cheville convient particulièrement pour la fixation dans des matériaux creux, garantissant une fixation stable et durable.
Elle offre un montage simple, une excellente tenue mécanique et une finition soignée grâce à sa tête détachable et ses larges branches expansives.
En résumé, la cheville SCELL-IT 8S-PAV allie robustesse, facilité de pose et esthétique, répondant aux exigences des fixations dans cloisons creuses.
Description et caractéristiques :
- Corps en acier électrozingué assurant une protection durable contre la corrosion.
- Tête large avec ergots anti-rotation garantissant une finition stable et évitant la détérioration des parois.
- Tête détachable à l’aide d’un tournevis, permettant de pousser la cheville à l’intérieur de la cloison creuse et d’obtenir une finition esthétique.
- Cinq larges branches précintrées facilitant l’expansion et assurant une répartition optimale de l’appui contre la paroi creuse.
- Ancrage optimal de l’écrou dans le corps de la cheville garantissant un montage solide.
Fonctionnement et mise en œuvre :
- La traction exercée avec une pince à expansion provoque l’expansion des branches de la cheville qui se replient et se plaquent à l’arrière de la paroi-support, offrant une grande surface de contact et une résistance élevée à l’arrachement.
- La cheville s’insère à fleur du trou préalablement percé au diamètre dcut adapté (pour le M6x50, dcut = 11 mm).
- Après insertion, la vis est dévissée d’environ 4 mm, la pince à expansion est positionnée entre la collerette de la cheville et la tête de la vis, puis actionnée jusqu’à obtenir la résistance de mise en assise.
- La vis est ensuite retirée pour positionner l’objet à fixer, puis vissée à nouveau pour finaliser la fixation.
Performances :
- Résistance moyenne à l’arrachement de 120 daN sur supports BA13 (plaque de plâtre standard) pour la référence M6x50.
- Pour garantir la sécurité, il est recommandé d’appliquer un coefficient de sécurité minimum de 3 pour charges statiques ponctuelles, 5 pour charges statiques linéiques et 6 pour charges dynamiques.
Dimensions principales (en mm) pour la référence 8S-PAV M6x50 :
- Longueur totale : 50 mm
- Diamètre dcut (perçage) : 11 mm
- Diamètre extérieur : 9,5 mm
- Diamètre tête (D1) : 17,6 mm
- Épaisseur de la paroi support : à adapter selon application
Usages et applications :
- Fixation dans cloisons creuses type plaques de plâtre, parpaings creux.
- Utilisation professionnelle pour supports nécessitant une fixation fiable et esthétique.
- Adaptée pour charges moyennes dans le bâtiment et l’aménagement intérieur.
Avantages produit :
- Facilité de pose grâce à la tête détachable et à l’expansion optimisée par les branches précintrées.
- Protection durable contre la corrosion.
- Finition soignée évitant la détérioration des parois.
- Large surface d’appui assurant une fixation solide et durable.
Accessoires compatibles :
- Pince à expansion classique « MD » pour chevilles M4 à M6.
- Pince à expansion rapide « 2X » compatible de M4 à M8.
Cette cheville allie robustesse, facilité de mise en œuvre et esthétique, répondant aux exigences des fixations en cloisons creuses dans le secteur professionnel.
- marque : Scell-it
- référence fournisseur : 8S-PAV
- matériau : acier électrozingué
- type : cheville métallique à expansion pour corps creux
- dimensions : M6 x 50 mm (longueur totale 50 mm, diamètre d’expansion 11 mm, diamètre de perçage recommandé 7 mm, longueur de vis adaptée 60 mm)
- caractéristiques principales : tête large avec ergots anti-rotation, tête détachable pour finition esthétique, 5 larges branches précintrées facilitant l’expansion et assurant une répartition optimale de l’appui, ancrage optimal de l’écrou dans le corps de la cheville
- résistance moyenne à l’arrachement : 120 daN sur supports BA10 et BA13
- coefficient de sécurité recommandé : minimum 3 pour charges statiques ponctuelles, 5 pour charges linéiques, 6 pour charges dynamiques
- usage recommandé : fixation dans cloisons creuses telles que plaques de plâtre ou parpaings creux
- mode de pose : traction avec pince à expansion classique type « MD », expansion des branches qui se replient contre l’arrière de la paroi-support
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quels sont les éléments techniques spécifiques garantissant la stabilité de la cheville Spyder M6x50mm ?
La cheville dispose d'une tête large avec des ergots anti-rotation qui assurent une finition stable tout en évitant la détérioration des parois. Son corps est composé de 5 larges branches précintrées qui facilitent l’expansion et garantissent une répartition optimale de l’appui.
Comment se déroule la mise en œuvre de cette cheville dans un support creux ?
Il faut percer un trou au diamètre indiqué, insérer la cheville à fleur du trou, puis dévisser la vis de +/- 4 mm. Ensuite, on place la pince à expansion entre la collerette de la cheville et la tête de la vis, et on actionne la pince jusqu’à obtenir la résistance de mise en assise, provoquant l’expansion des branches. On retire la vis, positionne l’objet à fixer et on revisse à l’aide d’un tournevis.
Quels sont les avantages de la tête détachable de cette cheville ?
La tête détachable permet, à l’aide d’un tournevis, de la séparer du corps de la cheville. Cela permet de pousser la cheville à l’intérieur de la cloison creuse pour réaliser une finition esthétique sans laisser dépasser la tête.
Quelles sont les performances de résistance à l’arrachement de la cheville M6x50mm ?
La résistance moyenne à l’arrachement sur support BA13 est de 120 daN. Il est recommandé d’appliquer des coefficients de sécurité : 3 pour charges statiques ponctuelles, 5 pour charges linéiques et 6 pour charges dynamiques.
Quels supports sont compatibles avec cette cheville métallique à expansion ?
Cette cheville est conçue pour les supports creux tels que plaques de plâtre, parpaings creux et cloisons creuses, garantissant un ancrage optimal grâce à ses larges branches et à son ancrage de l’écrou dans le corps de la cheville.
