50 chevilles corps creux acier zingué - M6x50mm - SCELL-IT - 8S-SV
Référence : S3448SSV
Découvrez 50 chevilles corps creux acier zingué - M6x50mm - SCELL-IT - 8S-SV disponible à l'achat
- Tête large avec ergots anti-rotation pour un maintien efficace
- Finition esthétique grâce à la tête détachable pour cloison creuse
- 5 larges branches pour une répartition optimale de l'appui
- Ancrage optimal de l'écrou pour un montage sécurisé
- Expansion facilitée grâce aux branches précintrées
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

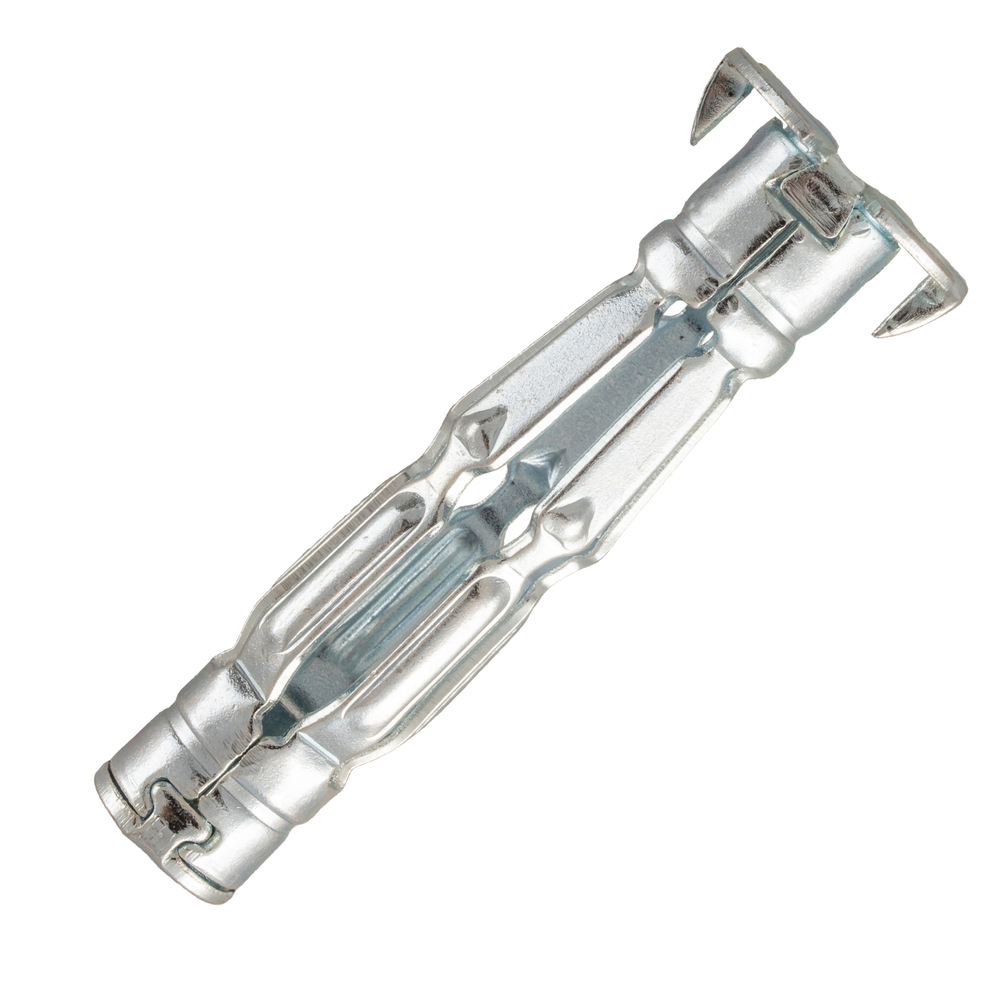

La cheville corps creux en acier zingué SCELL-IT M6x50mm est un système d’ancrage métallique à expansion conçu pour une fixation optimale dans les cloisons creuses telles que les plaques de plâtre et les parpaings creux.
Elle se distingue par une tête large munie d’ergots anti-rotation, assurant une stabilité parfaite et évitant la détérioration des parois.
La tête est détachable à l’aide d’un tournevis, ce qui permet de pousser la cheville à l’intérieur de la cloison creuse pour une finition esthétique invisible.
Le corps de la cheville comporte cinq larges branches précintrées qui garantissent une répartition optimale de l’appui et facilitent l’expansion lors de la pose.
L’ancrage de l’écrou dans le corps de la cheville est optimisé, assurant un montage sécurisé et performant.
Le matériau utilisé est de l’acier électrozingué, offrant une protection durable contre la corrosion.
La mise en œuvre s’effectue en plusieurs étapes :
- Percer le support au diamètre recommandé (7 mm) selon le type de cloison.
- Introduire la cheville à fleur du trou et dévisser la vis d’environ 4 mm.
- Positionner le nez de la pince à expansion entre la collerette de la cheville et la tête de la vis.
- Actionner la pince jusqu’à obtenir la résistance de mise en assise.
- Retirer la vis pour positionner l’objet à fixer, puis revisser l’ensemble avec un tournevis.
Les dimensions techniques spécifiques à cette cheville sont une longueur totale de 50 mm, un diamètre extérieur de 11 mm, et une longueur de vis de 60 mm.
La cheville offre une résistance moyenne à l’arrachement de 120 daN sur support BA13.
Les coefficients de sécurité recommandés sont : minimum 3 pour charges statiques ponctuelles, minimum 5 pour charges statiques linéiques, et minimum 6 pour charges dynamiques.
Ce produit est compatible avec les outils de pose Scell-it, notamment la pince à expansion classique « MD » pour chevilles M4 à M6 et la pince rapide « 2X » pour M4 à M8.
En résumé, la cheville métallique à expansion Spyder SCELL-IT allie robustesse, facilité de pose et esthétique grâce à sa tête détachable et ses larges branches d’expansion.
Elle est idéale pour des fixations sécurisées dans les cloisons creuses tout en préservant l’intégrité des parois.
Caractéristiques principales :
- Tête large avec ergots anti-rotation garantissant une finition parfaite et une stabilité optimale, tout en évitant la détérioration des parois.
- Tête détachable à l'aide d'un tournevis, permettant de pousser la cheville à l'intérieur de la cloison creuse pour une finition esthétique.
- Cinq larges branches précintrées assurant une répartition optimale de l'appui et facilitant l'expansion.
- Ancrage optimal de l'écrou dans le corps de la cheville, garantissant un montage fiable.
- Les branches précintrées facilitent l'expansion lors de la mise en œuvre.
Fonctionnement et mise en œuvre :
La pose s'effectue avec une pince à expansion classique (type "MD") ou une pince rapide (type "2X"). Après perçage au diamètre recommandé (dcut), la cheville est insérée à fleur du trou. La vis est dévissée de +/- 4 mm, puis la pince est positionnée entre la collerette de la cheville et la tête de la vis. La traction exercée provoque l’expansion des branches qui se replient et se plaquent à l’arrière de la paroi, offrant une grande surface de contact et une résistance élevée à l’arrachement. La vis est ensuite retirée pour positionner l’objet à fixer, puis vissée avec un tournevis.
Dimensions et performances :
- La référence 8S-SV correspond à une cheville M6 de 50 mm de longueur.
- Le diamètre de perçage conseillé est de 11 mm.
- La cheville présente une résistance moyenne à l’arrachement de 120 daN sur supports BA13.
- Les coefficients de sécurité recommandés sont : 3 pour charges statiques ponctuelles, 5 pour charges statiques linéiques, et 6 pour charges dynamiques.
Avantages :
- Finition et stabilité parfaites grâce à la tête large et aux ergots anti-rotation.
- Protection durable assurée par l’acier électrozingué.
- Installation facilitée par les branches précintrées et la tête détachable.
- Adaptée aux matériaux creux pour un ancrage fiable et une répartition optimale des charges.
Accessoires compatibles :
- Pince à expansion rapide «2X» pour chevilles M4 à M8.
- Pince à expansion «MD» pour chevilles M4 à M6.
- Produits complémentaires tels que pitons, crochets et gonds à embase métal.
Cette cheville est particulièrement recommandée pour la fixation dans les plaques de plâtre et parpaings creux, offrant une solution fiable et esthétique pour les applications nécessitant une fixation dans des matériaux creux.
- marque : Scell-it
- référence fournisseur : 8S-SV
- matériau : acier électrozingué
- longueur totale : 50 mm
- diamètre extérieur : 11 mm
- longueur de vis : 60 mm
- tête large avec ergots anti-rotation
- tête détachable à l’aide d’un tournevis
- 5 larges branches précintrées pour une répartition optimale de l’appui
- ancrage optimal de l’écrou dans le corps de la cheville
- résistance moyenne à l’arrachement : 120 daN sur support BA13
- coefficient de sécurité recommandé : minimum 3 pour charges statiques ponctuelles, minimum 5 pour charges statiques linéiques, minimum 6 pour charges dynamiques
- compatible avec pince à expansion classique « MD » pour chevilles M4 à M6 et pince rapide « 2X » pour M4 à M8
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quels sont les éléments spécifiques qui assurent une fixation fiable avec cette cheville métallique à expansion ?
La cheville possède 5 larges branches précintrées qui assurent une répartition optimale de l’appui et facilitent son expansion. L’ancrage optimal de l’écrou dans le corps garantit un montage stable et sécurisé. De plus, la tête large avec ergots anti-rotation évite la détérioration des parois et assure une stabilité parfaite.
Comment se déroule la mise en œuvre de cette cheville dans une cloison creuse ?
Il faut percer le support au diamètre recommandé (11 mm pour M6x50), introduire la cheville à fleur du trou, puis dévisser la vis de 4 mm environ. Ensuite, positionner le nez de la pince à expansion entre la collerette et la tête de vis, actionner la pince jusqu’à obtenir la résistance de mise en assise. Après retrait de la vis, positionner l’objet à fixer et revisser avec un tournevis. La tête détachable peut être retirée pour pousser la cheville dans la cloison et obtenir une finition esthétique.
Quels sont les supports compatibles pour cette cheville et quelles sont ses performances de résistance ?
Cette cheville est adaptée aux plaques de plâtre et parpaings creux. Elle offre une résistance moyenne à l’arrachement de 120 daN sur support BA13 pour la référence M6x50. Il est recommandé d’appliquer des coefficients de sécurité en fonction du type de charge : minimum x3 pour charges statiques ponctuelles, x5 pour charges statiques linéiques et x6 pour charges dynamiques.
Quels outils sont nécessaires pour assurer un montage correct de cette cheville ?
Il est conseillé d’utiliser une pince à expansion adaptée, de type « MD » pour chevilles M4 à M6 ou « 2X » pour chevilles M4 à M8. Ces outils permettent de réaliser l’expansion correcte de la cheville et garantissent un ancrage optimal.
Comment la conception de la tête détachable améliore-t-elle la finition des fixations ?
La tête détachable se retire facilement à l’aide d’un tournevis, ce qui permet de pousser la cheville à l’intérieur de la cloison creuse. Cette fonctionnalité évite que la tête dépasse et permet une finition esthétique, sans détérioration visible des parois.
