50 chevilles corps creux acier zingué - M6x63mm - SCELL-IT - 8L-SV
Référence : S3448LSV
Découvrez 50 chevilles corps creux acier zingué - M6x63mm - SCELL-IT - 8L-SV disponible à l'achat
- Tête large avec ergots anti-rotation pour une fixation sûre.
- Finition parfaite, évitant la détérioration des parois.
- Tête détachable pour une finition esthétique après installation.
- 5 larges branches assurent une répartition optimale de l'appui.
- Ancrage optimal de l'écrou pour un montage fiable et durable.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

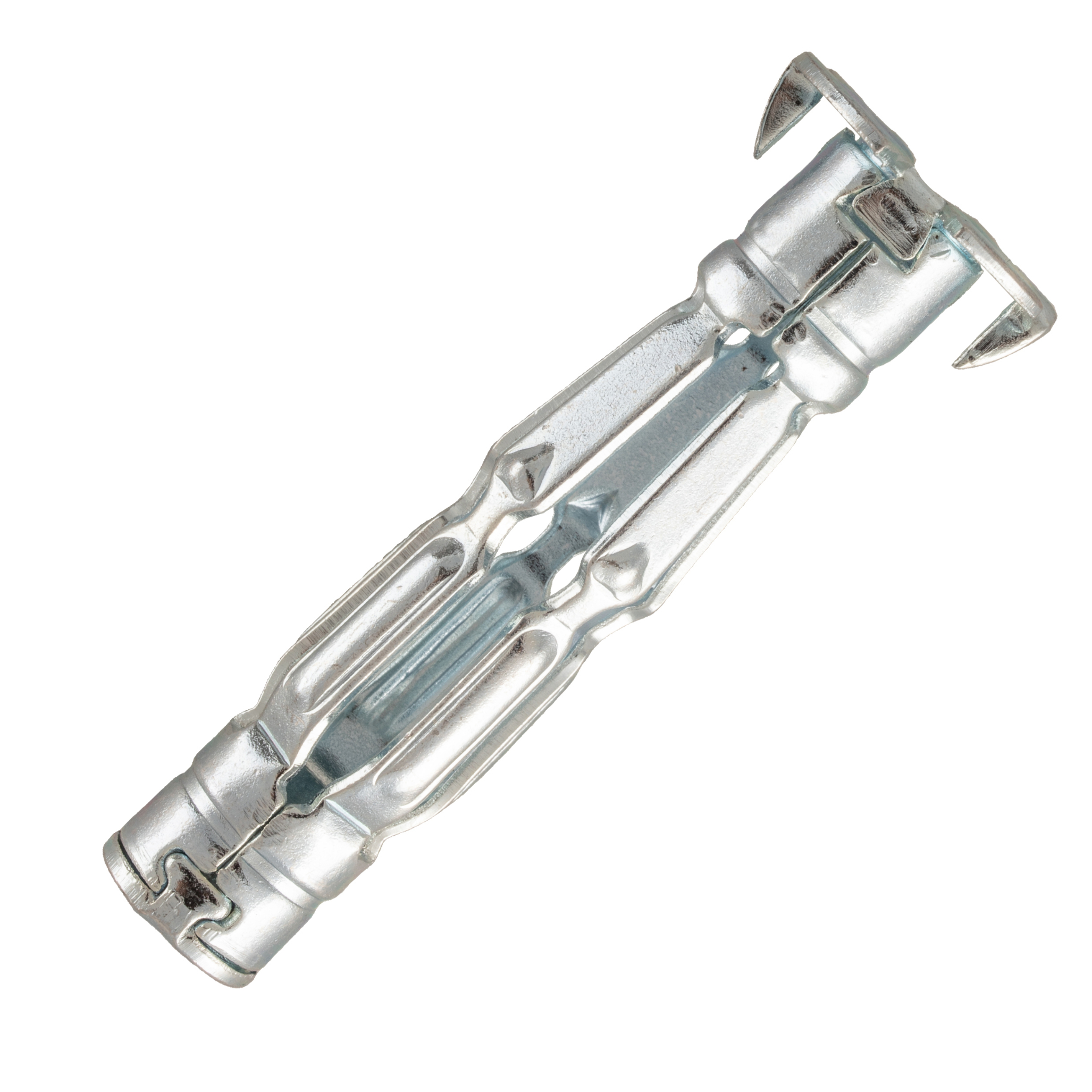

Les 50 chevilles corps creux en acier zingué M6x63mm de la gamme SCELL-IT - 8L-SV offrent une solution de fixation performante et durable pour les supports creux tels que les plaques de plâtre et les parpaings creux.
Ces chevilles possèdent une tête large munie d’ergots anti-rotation, garantissant une fixation sûre et stable tout en évitant la détérioration des parois.
La tête est détachable à l’aide d’un tournevis, ce qui permet, après fixation, de pousser la cheville à l’intérieur de la cloison creuse pour une finition esthétique parfaite.
Le corps de la cheville est équipé de 5 larges branches précintrées qui assurent une répartition optimale de l’appui sur la paroi creuse.
Cette conception facilite l’expansion de la cheville lors de la mise en œuvre, réalisée avec une pince à expansion classique type "MD".
La mise en œuvre s’effectue après perçage du support au diamètre recommandé (11 mm).
La cheville est insérée à fleur du trou, la vis est légèrement dévissée d’environ 4 mm, puis la pince est actionnée pour provoquer l’expansion des branches qui se replient et se plaquent à l’arrière de la paroi, offrant ainsi une grande surface de contact.
Enfin, la vis est retirée pour positionner l’objet à fixer, puis vissée à nouveau pour assurer la fixation.
L’ancrage optimal de l’écrou dans le corps de la cheville garantit un montage fiable et durable, assurant une forte résistance à l’arrachement.
La cheville est fabriquée en acier électrozingué, offrant une protection durable contre la corrosion.
Les dimensions principales sont un diamètre de 11 mm et une longueur de 63 mm.
La cheville est conçue pour supporter des charges statiques ponctuelles avec un coefficient de sécurité recommandé de 3, des charges statiques linéiques avec un coefficient minimum de 5, et des charges dynamiques avec un coefficient minimum de 6.
En résumé, cette cheville corps creux en acier zingué M6x63mm combine robustesse, facilité de pose et finition soignée grâce à sa tête détachable et ses larges branches d’expansion, assurant une fixation durable et une protection optimale des parois creuses.
- Tête large avec ergots anti-rotation, garantissant une finition stable et évitant la détérioration des parois.
- Tête détachable grâce à un tournevis, permettant de pousser la cheville à l’intérieur de la cloison creuse pour une finition esthétique soignée.
- Cinq larges branches précintrées assurant une répartition optimale de l’appui et facilitant l’expansion.
- Ancrage optimal de l’écrou dans le corps de la cheville pour un montage fiable.
- Fabrication en acier électrozingué pour une protection durable contre la corrosion.
Le principe de mise en œuvre repose sur la traction exercée par une pince à expansion (type "MD" ou "2X"), qui provoque l’expansion des branches de la cheville repliant celles-ci contre la face arrière de la paroi-support, offrant ainsi une grande surface de contact et une résistance élevée à l’arrachement.
Les étapes d’installation sont les suivantes :
1. Percer le support au diamètre dcut recommandé (72 mm de longueur totale, diamètre de perçage adapté selon tableau technique).
2. Introduire la cheville à fleur du trou et dévisser la vis d’environ 4 mm.
3. Positionner le nez de la pince à expansion entre la collerette de la cheville et la tête de la vis.
4. Actionner la pince jusqu’à obtention de la résistance de mise en assise.
5. Retirer la vis pour positionner l’objet à fixer, puis revisser l’ensemble à l’aide d’un tournevis.
Dimensions clés pour la référence M6x63mm :
- Longueur totale (L) : 63 mm
- Diamètre extérieur (D) : 11 mm
- Diamètre de perçage recommandé (dcut) : 10 mm
- Longueur de vis (Lvis) : 72 mm
- Diamètre tête (D1) : 9,5 mm
- Épaisseur collerette (EP) : 11 mm
Performances de résistance à l’arrachement moyennes indicatives (valeurs moyennes selon essais) :
- Sur support BA13 (plaque de plâtre) : 120 daN pour la cheville M6x50/63mm.
- Coefficients de sécurité recommandés : 3 pour charges statiques ponctuelles, 5 pour charges statiques linéiques, 6 pour charges dynamiques.
Avantages produits :
- Expansion facilitée grâce aux branches précintrées.
- Finition esthétique grâce à la tête détachable.
- Protection durable contre la corrosion.
- Répartition optimale des efforts pour une fixation fiable.
Applications :
- Fixation dans cloisons creuses en plâtre, parpaings creux et autres supports creux.
- Usage professionnel pour montage d’éléments nécessitant une fixation stable et durable.
Accessoires compatibles :
- Pince à expansion "MD" pour chevilles M4 à M6.
- Pince à expansion rapide "2X" pour chevilles M4 à M8.
- Produits complémentaires tels que pitons, crochets et gonds à embase métal.
Cette cheville est particulièrement adaptée aux travaux nécessitant une fixation sûre dans des matériaux creux, avec une finition propre et une installation simple et rapide.
- matériau : acier électrozingué
- diamètre de la cheville : 11 mm
- longueur de la cheville : 63 mm
- tête large avec ergots anti-rotation
- tête détachable à l’aide d’un tournevis pour finition esthétique
- 5 larges branches précintrées pour une répartition optimale de l’appui
- ancrage optimal de l’écrou dans le corps de la cheville
- mise en œuvre avec pince à expansion classique type "MD"
- diamètre de perçage recommandé : 11 mm
- coefficient de sécurité recommandé pour charges statiques ponctuelles : 3
- coefficient de sécurité recommandé pour charges statiques linéiques : 5
- coefficient de sécurité recommandé pour charges dynamiques : 6
- référence fournisseur : 8L-SV
- marque : SCELL-IT
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quelles sont les caractéristiques spécifiques de la cheville Spyder M6x63mm pour garantir une fixation fiable dans les corps creux ?
La cheville est en acier électrozingué pour une protection durable contre la corrosion. Elle possède une tête large avec ergots anti-rotation qui assure une stabilité parfaite et évite la détérioration des parois. Le corps de la cheville est équipé de 5 larges branches précintrées qui facilitent l’expansion et optimisent la répartition de l’appui. L’ancrage de l’écrou dans le corps garantit un montage fiable et durable.
Comment se déroule la mise en œuvre de cette cheville avec la pince à expansion ?
Il faut percer un trou au diamètre recommandé de 16 mm, introduire la cheville à fleur du trou, puis dévisser la vis de +/- 4 mm. La pince à expansion est positionnée entre la collerette de la cheville et la tête de la vis, puis actionnée jusqu’à obtenir la résistance de mise en assise. La vis est retirée pour positionner l’objet, puis vissée à nouveau avec un tournevis. La tête détachable permet de pousser la cheville à l’intérieur de la cloison pour une finition esthétique.
Quels sont les supports compatibles avec cette cheville métallique à expansion ?
La cheville est conçue pour une fixation dans des corps creux tels que plaques de plâtre (BA10 et BA13) et parpaings creux. Elle est compatible avec les vis M6x63mm.
Quelles sont les performances de résistance à l’arrachement de la cheville Spyder M6x63mm ?
La résistance moyenne à l’arrachement est de 120 daN sur support BA13. Il est recommandé d’appliquer un coefficient de sécurité minimum de 3 pour charges statiques ponctuelles, 5 pour charges linéiques, et 6 pour charges dynamiques afin de garantir la sécurité.
Quels outils sont nécessaires pour la pose de cette cheville et quelles variantes de pose sont possibles ?
La pose classique s’effectue avec une pince à expansion type « MD » pour cheville avec vis montée. Pour un montage sans vis, il est conseillé d’utiliser la pince à expansion rapide « 2X ». La tête de la cheville est détachable à l’aide d’un tournevis pour permettre une finition esthétique après installation.
