50 chevilles corps creux acier zingué - M8x37mm - SCELL-IT - M8E-MT
Référence : S344M8EMT
Découvrez 50 chevilles corps creux acier zingué - M8x37mm - SCELL-IT - M8E-MT disponible à l'achat
- Tête large avec ergots anti-rotation pour une fixation sûre.
- Finition parfaite qui préserve l'intégrité des parois.
- Tête détachable pour une installation esthétique simplifiée.
- 5 larges branches assurent une répartition optimale de l'appui.
- Ancrage optimal de l'écrou pour un montage sécurisé.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

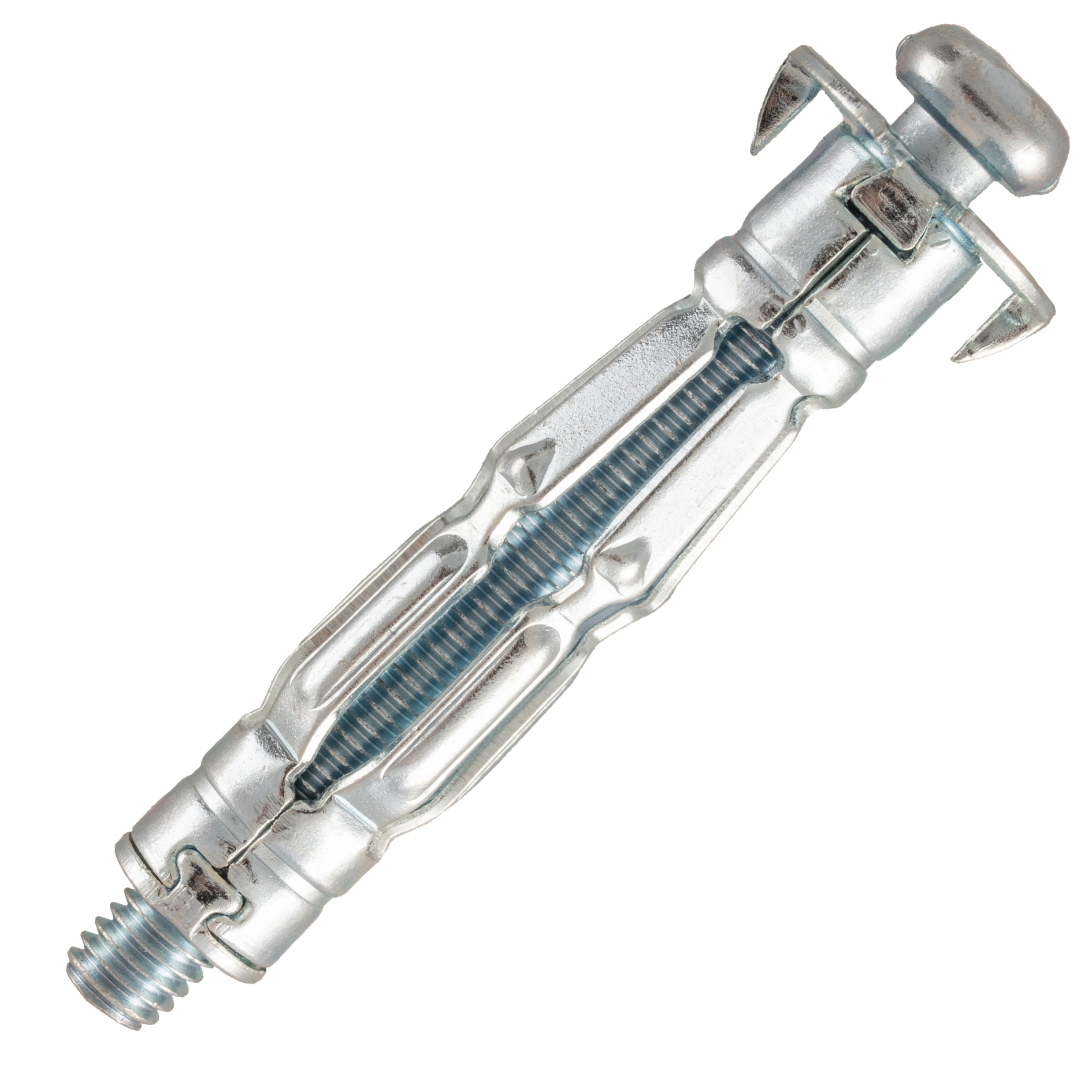

La référence produit correspond à un lot de 50 chevilles pour corps creux en acier électrozingué, modèle SCELL-IT M8E-MT, de diamètre M8 et longueur 37 mm.
Cette cheville métallique à expansion, appelée Spyder, est spécialement conçue pour une fixation fiable dans des matériaux creux tels que plaques de plâtre (BA13) ou parpaings creux.
Elle est fabriquée en acier électrozingué, offrant une protection durable contre la corrosion.
La cheville possède une tête large munie d’ergots anti-rotation qui garantissent une fixation sûre tout en évitant la détérioration des parois.
Cette tête est détachable à l’aide d’un tournevis, permettant de pousser la cheville à l’intérieur de la cloison creuse pour une finition esthétique parfaite.
Le corps de la cheville est constitué de 5 larges branches précintrées facilitant l’expansion et assurant une répartition optimale de l’appui contre la paroi creuse.
L’ancrage de l’écrou dans le corps de la cheville est optimisé pour garantir un montage robuste et sécurisé.
Le principe de fonctionnement repose sur la traction exercée par une pince à expansion (type "MD" ou rapide "2X").

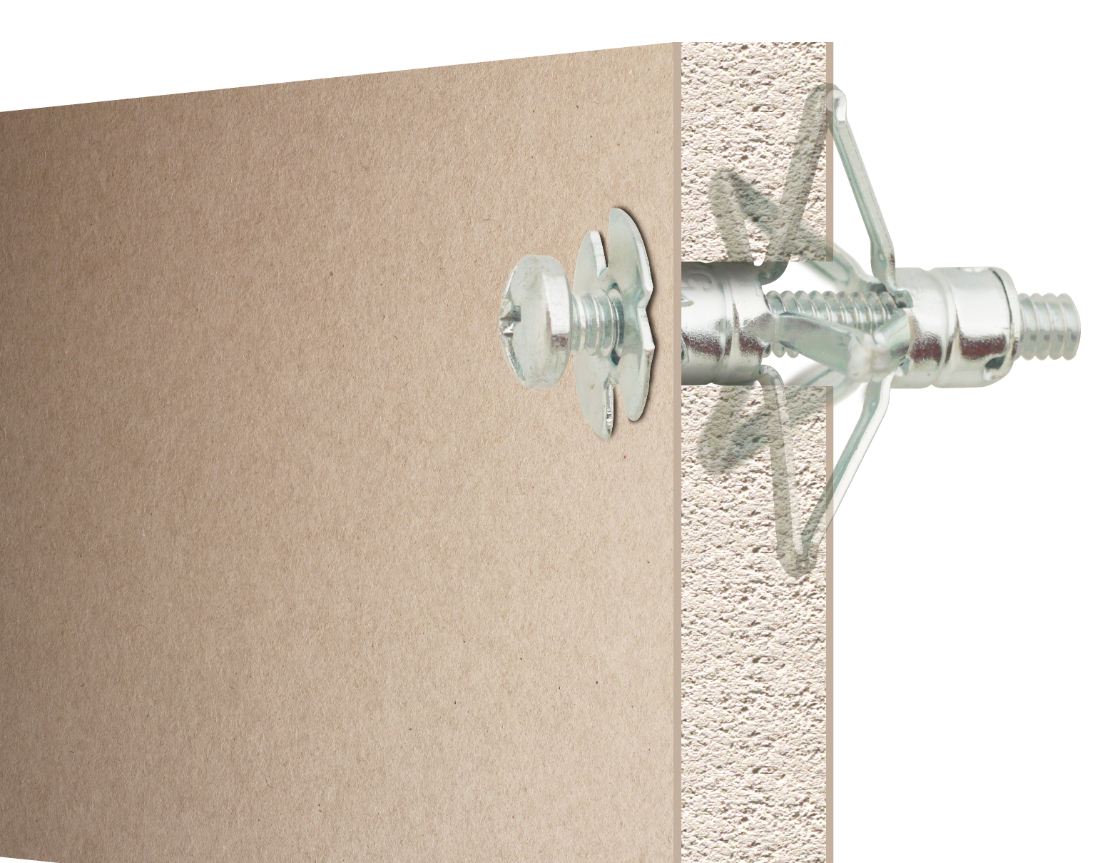

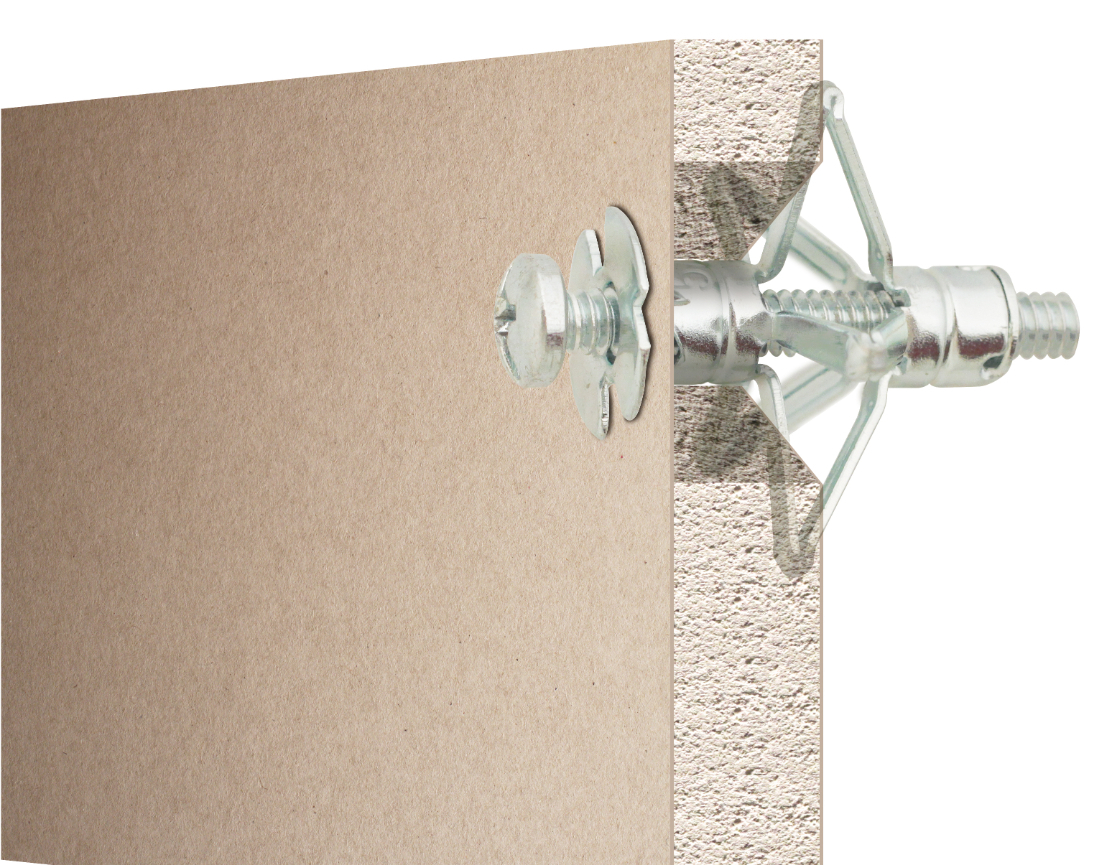

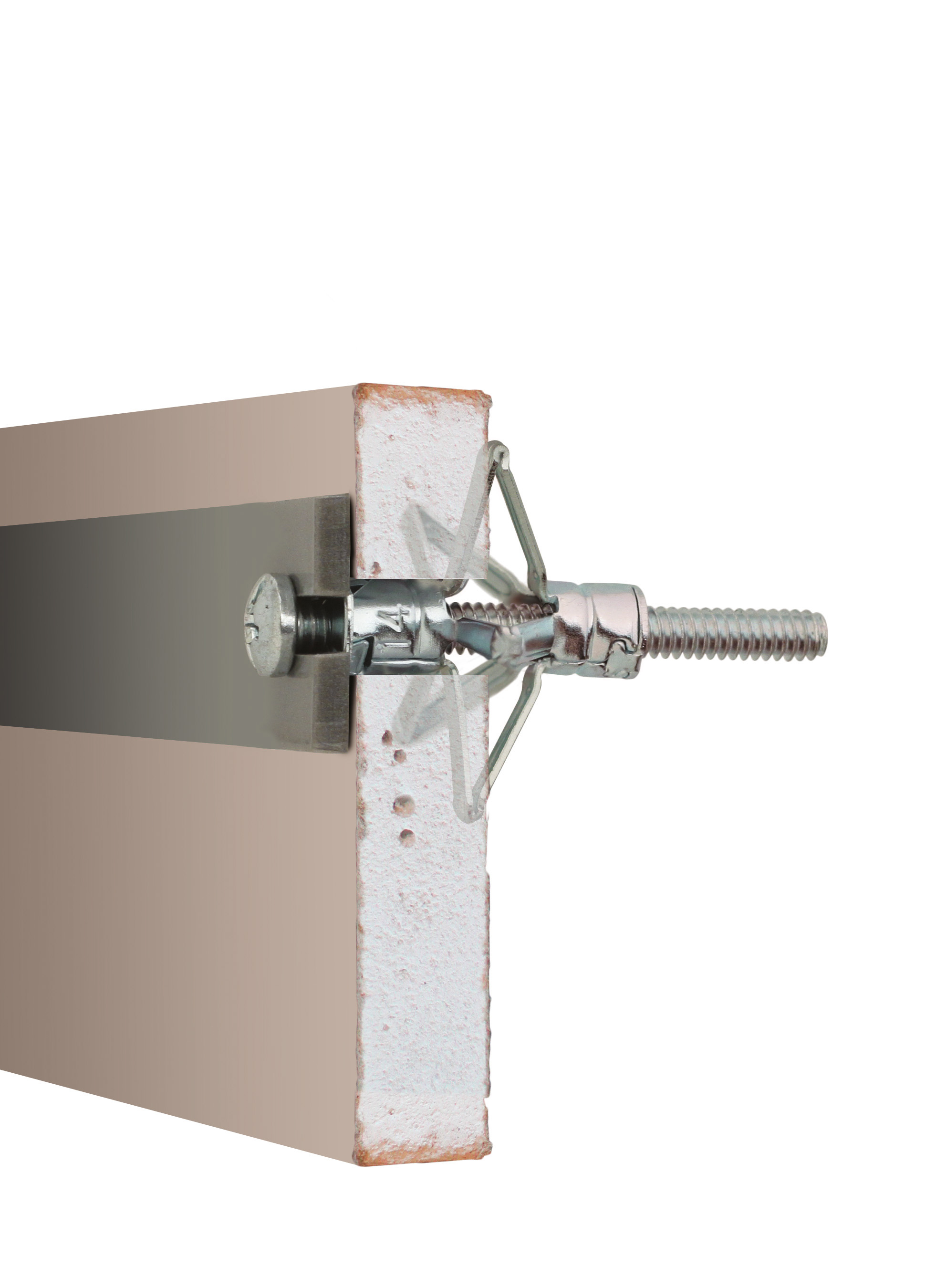

Cette traction provoque le repliement des branches à l’arrière de la paroi-support, créant une grande surface de contact qui assure une résistance élevée à l’arrachement.
Les étapes de mise en œuvre sont les suivantes :
- Percer le support au diamètre recommandé de 14,5 mm (dcut).
- Insérer la cheville à fleur du trou et dévisser la vis d’environ 4 mm.
- Positionner le nez de la pince à expansion entre la collerette de la cheville et la tête de la vis.
- Actionner la pince jusqu’à obtenir la résistance de mise en assise.
- Retirer la vis pour positionner l’objet à fixer et visser l’ensemble avec un tournevis.
Les dimensions précises de la cheville sont : longueur totale 37 mm, diamètre extérieur 14,5 mm et épaisseur 12 mm.
La résistance moyenne à l’arrachement est de 150 daN sur support BA13 (plaques de plâtre renforcées).
Il est recommandé d’appliquer des coefficients de sécurité selon le type de charge : minimum 3 pour charges ponctuelles, 5 pour charges linéiques et 6 pour charges dynamiques.
Cette cheville est compatible avec plusieurs accessoires Scell-it, notamment le piton à embase métal (PAE), le crochet à embase métal (CAE), le gond à embase métal (GAE), ainsi que les pinces à expansion MD et 2X pour faciliter la pose.
En résumé, la cheville Spyder M8x37 mm offre une fixation solide et durable dans les matériaux creux grâce à son design innovant combinant tête détachable, branches précintrées et ancrage optimal de l’écrou.
Elle garantit une finition esthétique sans détérioration des supports et une mise en œuvre simple, rapide et sécurisée.
- Une tête large avec ergots anti-rotation assurant une finition stable et évitant la détérioration des parois.
- Une tête détachable qui peut être retirée à l’aide d’un tournevis, permettant de pousser la cheville à l’intérieur de la cloison creuse pour une finition esthétique soignée.
- Cinq larges branches précintrées facilitant une expansion efficace et une répartition optimale de l’appui contre la paroi.
- Un ancrage optimal de l’écrou dans le corps de la cheville garantissant un montage solide.
- Une fabrication en acier électrozingué assurant une protection durable contre la corrosion.
Le principe de pose repose sur la traction exercée avec une pince à expansion, provoquant le repliement des branches qui se plaquent à l’arrière de la paroi-support, offrant ainsi une grande surface de contact et une résistance élevée à l’arrachement. La mise en œuvre s’effectue en perçant le support au diamètre indiqué (13 mm pour cette référence), en insérant la cheville à fleur du trou, puis en utilisant la pince à expansion pour obtenir la résistance de mise en assise. La vis est ensuite retirée pour positionner l’objet à fixer, puis vissée à l’aide d’un tournevis.
Dimensions principales de la cheville M8x37mm :
- Longueur totale : 37 mm
- Diamètre extérieur (D) : 14,5 mm
- Diamètre du perçage recommandé (dcut) : 12 mm
- Hauteur de la tête (EP) : 4 mm
- Diamètre de la tête (D1) : 20 mm
Performances de résistance à l’arrachement (valeurs moyennes indicatives) :
- Support BA10 : 150 daN
- Support BA13 : 150 daN
Ces valeurs correspondent à la charge de destruction de la cheville. Il est recommandé d’appliquer des coefficients de sécurité selon le type de charge :
- Charges statiques ponctuelles : coefficient minimum 3
- Charges statiques linéiques : coefficient minimum 5
- Charges dynamiques : coefficient minimum 6
La cheville est compatible avec les outils d’expansion classiques de type "MD" et peut être posée sans vis avec la pince à expansion rapide "2X" adaptée aux chevilles M4 à M8.
Cette cheville garantit une fixation fiable, une installation aisée et une finition propre, adaptée aux exigences des supports creux dans le bâtiment.
- matériau : acier électrozingué
- diamètre : M8
- longueur : 37 mm
- diamètre extérieur : 14,5 mm
- épaisseur : 12 mm
- tête large avec ergots anti-rotation
- tête détachable pour une finition esthétique
- 5 larges branches précintrées pour une expansion facilitée
- ancrage optimal de l’écrou dans le corps de la cheville
- résistance moyenne à l’arrachement : 150 daN sur support BA13
- référence fournisseur : M8E-MT
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quelles sont les caractéristiques spécifiques de cette cheville métallique à expansion Spyder ?
Cette cheville dispose d'une tête large avec ergots anti-rotation pour une fixation sûre et une finition stable qui évite la détérioration des parois. Elle possède 5 larges branches précintrées assurant une répartition optimale de l'appui et une expansion facilitée. La tête est détachable à l’aide d’un tournevis, permettant une finition esthétique en poussant la cheville à l’intérieur de la cloison creuse. Le corps est en acier électrozingué pour une protection durable.
Comment se déroule la mise en œuvre de cette cheville dans un support creux ?
La pose s’effectue en perçant un trou au diamètre recommandé (14,5 mm pour ce modèle M8x37 mm), en insérant la cheville à fleur du trou, puis en dévissant la vis d’environ 4 mm. La pince à expansion est positionnée entre la collerette de la cheville et la tête de la vis, puis actionnée jusqu’à obtenir la résistance de mise en assise. Ensuite, la vis est retirée pour positionner l’objet à fixer et enfin resserrée avec un tournevis.
Quelle est la résistance à l’arrachement de cette cheville et quels coefficients de sécurité appliquer ?
La résistance moyenne à l’arrachement est de 150 daN dans un support BA13 (plaque de plâtre ou parpaing creux de 13 mm d’épaisseur). Il est recommandé d’appliquer un coefficient de sécurité minimum de 3 pour des charges statiques ponctuelles, 5 pour des charges statiques linéiques, et 6 pour des charges dynamiques.
Avec quels outils et accessoires cette cheville est-elle compatible ?
Cette cheville est compatible avec les pinces à expansion classiques type MD (pour chevilles M4 à M6) et la pince rapide 2X (pour chevilles M4 à M8). Des accessoires complémentaires sont également disponibles, tels que le piton à embase métal (PAE), le crochet à embase métal (CAE) et le gond à embase métal (GAE).
Quels avantages techniques offre la tête détachable de cette cheville ?
La tête détachable permet de la séparer du corps de la cheville à l’aide d’un tournevis, ce qui facilite de pousser la cheville à l’intérieur de la cloison creuse. Cela permet d’obtenir une finition esthétique en évitant toute détérioration visible du support, particulièrement utile pour des fixations apparentes dans des matériaux creux.
