50 chevilles corps creux acier zingué - M8x53mm - SCELL-IT - M8S-TH
Référence : S344M8STH
Découvrez 50 chevilles corps creux acier zingué - M8x53mm - SCELL-IT - M8S-TH disponible à l'achat
- Tête large avec ergots anti-rotation pour un maintien sûr
- Finition esthétique grâce à la tête détachable
- 5 larges branches pour une répartition optimale de l'appui
- Ancrage optimal de l'écrou dans le corps de la cheville
- Expansion facilitée grâce aux branches précintrées
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

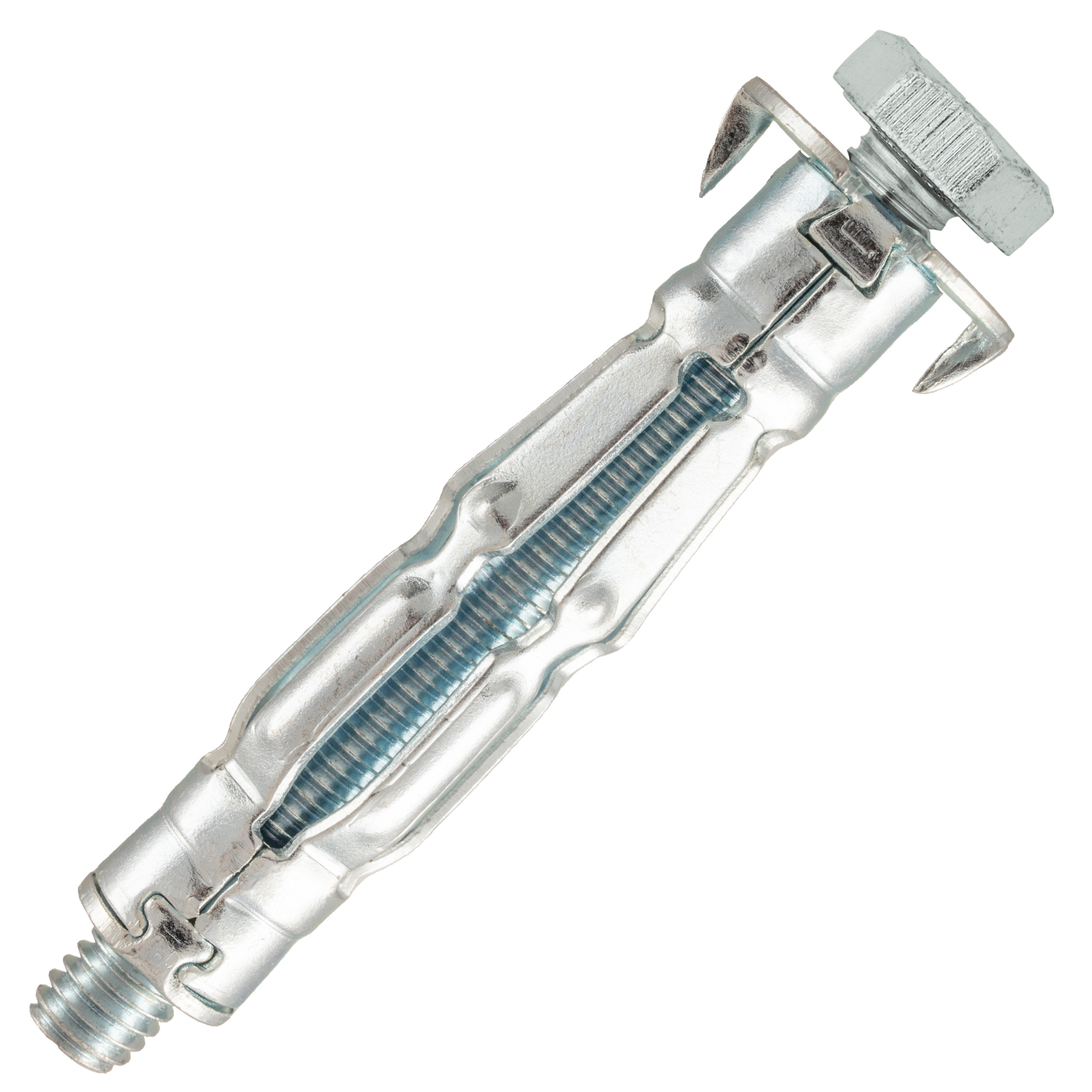

La cheville métal à expansion SCELL-IT M8x53mm, modèle SPYDER, est spécialement conçue pour un ancrage fiable dans les corps creux tels que les plaques de plâtre et les parpaings creux.
Elle est fabriquée en acier électrozingué, assurant une protection durable contre la corrosion.
Sa tête large est équipée d’ergots anti-rotation qui garantissent une finition stable et évitent la détérioration des parois.
La tête est détachable à l’aide d’un tournevis, permettant de la séparer du corps de la cheville et de la pousser à l’intérieur de la cloison creuse pour une finition esthétique parfaite.
Le corps de la cheville comporte 5 larges branches précintrées qui facilitent l’expansion et assurent une répartition optimale de l’appui sur la paroi creuse.
L’ancrage optimal de l’écrou dans le corps de la cheville garantit un montage solide et fiable.
La mise en œuvre s’effectue en plusieurs étapes :
- Percer le support au diamètre indiqué (dcut).
- Introduire la cheville à fleur du trou et dévisser la vis d’environ 4 mm.
- Positionner le nez de la pince à expansion entre la collerette de la cheville et la tête de la vis.
- Actionner la pince jusqu’à obtenir la résistance nécessaire pour la mise en assise.
- Retirer la vis pour positionner l’objet à fixer, puis visser l’ensemble avec un tournevis.
Les dimensions spécifiques de ce modèle sont un diamètre extérieur de 14,5 mm, une longueur totale de 53 mm, et une longueur effective d’expansion de 20 mm.
La cheville supporte une résistance moyenne à l’arrachement de 150 daN sur supports BA10 et BA13, selon les essais réalisés.
Il est recommandé d’appliquer des coefficients de sécurité adaptés selon la nature de la charge : 3 pour charges statiques ponctuelles, 5 pour charges statiques linéiques, et 6 pour charges dynamiques.
Ce produit est compatible avec des outils d’expansion classiques de type « MD » ainsi qu’avec la pince à expansion rapide « 2X » pour un montage sans vis.
En résumé, cette cheville métallique à expansion offre un ancrage performant et durable dans les supports creux.
Son installation est simple et sa finition soignée grâce à sa tête détachable.
Sa conception avec 5 larges branches précintrées et une tête anti-rotation garantit une stabilité optimale et protège les parois pendant et après la pose.
La cheville est équipée de 5 larges branches précintrées, favorisant une répartition optimale de l’appui et facilitant l’expansion lors de la pose. L’ancrage de l’écrou dans le corps de la cheville est optimisé pour garantir un montage fiable et durable.
Le principe de pose repose sur la traction exercée avec une pince à expansion, qui provoque le repli des branches contre la paroi arrière du support, offrant ainsi une grande surface de contact et une résistance élevée à l’arrachement. L’installation s’effectue en perçant le support au diamètre adéquat (dcut), en insérant la cheville à fleur du trou, puis en actionnant la pince jusqu’à obtenir la résistance nécessaire. La vis est ensuite retirée pour positionner l’objet à fixer, puis vissée à l’aide d’un tournevis.
Les dimensions principales de la cheville M8x53mm sont : longueur totale 53 mm, diamètre extérieur 14,5 mm, diamètre d’ancrage 12 mm, avec une profondeur de perçage recommandée de 60 mm. La résistance moyenne à l’arrachement est de 150 daN sur supports BA10 et BA13, avec des coefficients de sécurité recommandés selon le type de charge : minimum 3 pour charges statiques ponctuelles, 5 pour charges statiques linéiques, et 6 pour charges dynamiques.
Cette cheville est compatible avec différents types de vis, notamment tête cylindrique, tête hexagonale, ou sans vis, et peut être posée avec des pinces à expansion classiques (type MD) ou rapides (type 2X).
En résumé, la cheville Spyder M8x53mm offre une fixation robuste, une pose facilitée grâce à ses branches précintrées et sa tête détachable, ainsi qu’une excellente protection contre la corrosion grâce à son acier électrozingué. Elle est particulièrement adaptée aux fixations dans les cloisons creuses, garantissant stabilité, finition soignée et durabilité.
- matériau : acier électrozingué
- diamètre extérieur : 14,5 mm
- longueur totale : 53 mm
- longueur effective d’expansion : 20 mm
- tête large avec ergots anti-rotation
- tête détachable à l’aide d’un tournevis
- 5 larges branches précintrées pour une expansion facilitée
- ancrage optimal de l’écrou dans le corps de la cheville
- résistance moyenne à l’arrachement : 150 daN sur supports BA10 et BA13
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quels sont les avantages de la tête large avec ergots anti-rotation ?
La tête large avec ergots anti-rotation assure une fixation stable en évitant tout mouvement de rotation lors de la pose. Elle protège également les parois de la cloison contre la détérioration.
Comment fonctionne le système d’expansion de la cheville Spyder ?
La pose se fait avec une pince à expansion qui, en tirant sur la vis, provoque le repliement des 5 larges branches précintrées de la cheville. Ces branches se plaquent à l’arrière de la paroi creuse, garantissant une répartition optimale de l’appui et une résistance élevée à l’arrachement.
À quoi sert la tête détachable de la cheville ?
La tête détachable permet, une fois retirée avec un tournevis, de pousser la cheville à l’intérieur de la cloison creuse pour obtenir une finition esthétique sans tête apparente, particulièrement utile dans les plaques de plâtre et parpaings creux.
Quelles sont les recommandations pour assurer la sécurité et la performance de la fixation ?
Il est essentiel de respecter le diamètre de perçage indiqué (14,5 mm pour ce modèle M8x53 mm) et d’appliquer les coefficients de sécurité recommandés : 3 pour charges statiques ponctuelles, 5 pour charges statiques linéiques, et 6 pour charges dynamiques. L’utilisation des outils adaptés (pince à expansion "MD" ou rapide "2X") est également nécessaire.
Quelle est la résistance à l’arrachement de cette cheville dans les supports creux ?
La cheville Spyder M8x53 mm offre une résistance moyenne à l’arrachement de 150 daN dans les supports BA10 et BA13, valeur indicative issue d’essais réalisés sur le produit.
