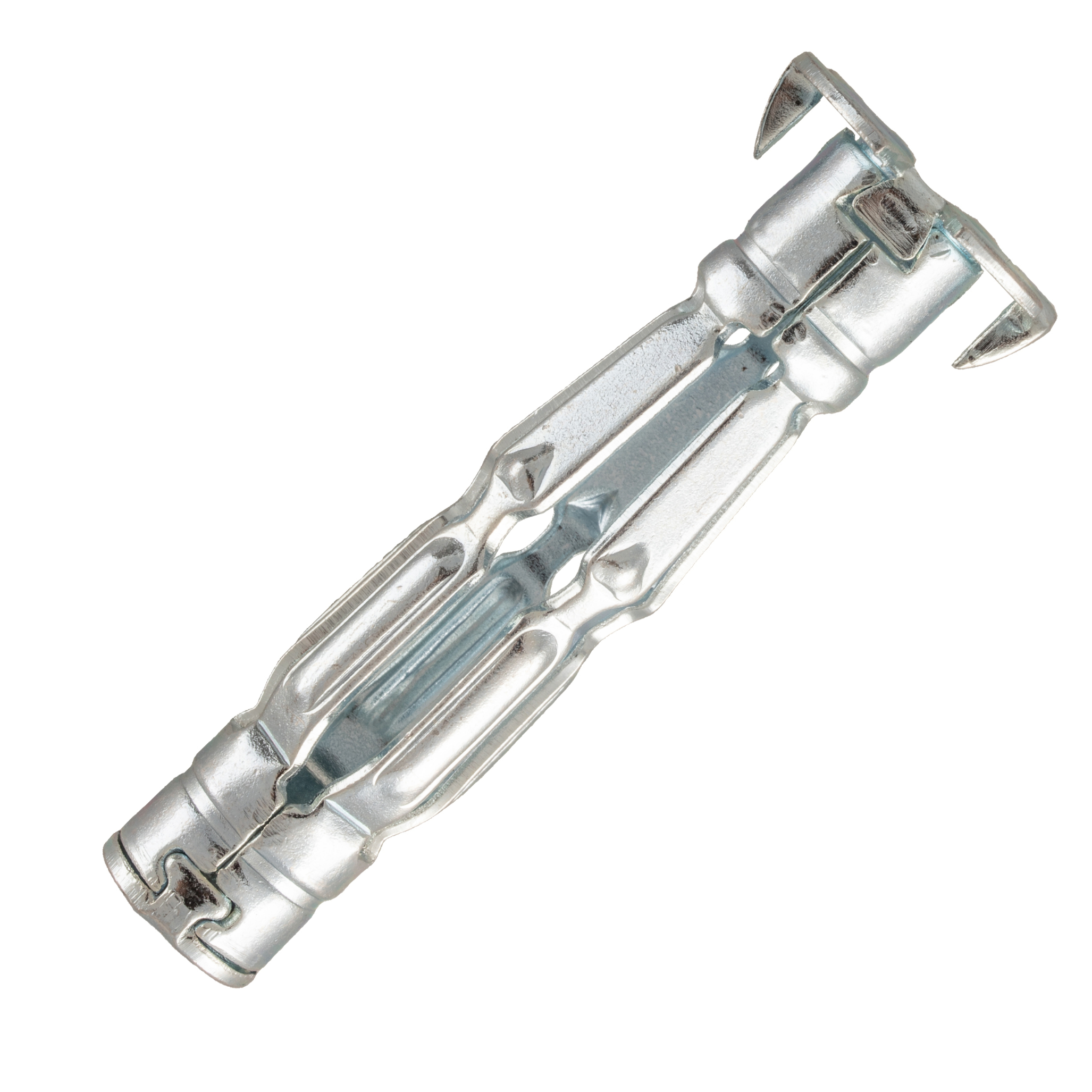

50 chevilles corps creux acier zingué - M8x66mm - SCELL-IT - M8L-SV
Référence : S344M8LSV
Découvrez 50 chevilles corps creux acier zingué - M8x66mm - SCELL-IT - M8L-SV disponible à l'achat
- Tête large avec ergots anti-rotation pour une fixation solide.
- Tête détachable pour une finition esthétique simplifiée.
- 5 branches larges garantissant une répartition optimale de l'appui.
- Ancrage optimal de l'écrou pour un montage efficace.
- Expansion facilitée grâce à des branches précintrées.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Tête large et ergots anti-rotation. Finition et stabilité parfaites. Évite la détérioration des parois
Tête détachable. La tête se détache du corps à l'aide d'un tournevis. On peut alors pousser la cheville à l'intérieur de la cloison creuse puis réaliser une finition esthétique .
5 larges branches. Répartition optimale de l'appu
5 larges branches. Répartition optimale de l'appu
Ancrage optimal de l'écrou. L'ancrage optimal de l'écrou dans le corps de la cheville garantit un montage optimal
Branches précintrées. Expansion facilitée
Description du produit :
- Tête large avec ergots anti-rotation assurant une finition parfaite et une stabilité optimale tout en évitant la détérioration des parois.
- Tête détachable à l’aide d’un tournevis, permettant de pousser la cheville à l’intérieur de la cloison creuse pour une finition esthétique.
- Cinq larges branches précintrées favorisant une répartition optimale de l’appui et facilitant l’expansion.
- Ancrage optimal de l’écrou dans le corps de la cheville garantissant un montage fiable.
- Acier électrozingué pour une protection durable contre la corrosion.
Fonctionnement et mise en œuvre :
- Le principe de pose repose sur la traction exercée avec une pince à expansion (type "MD" pour chevilles avec vis ou "2X" pour montage sans vis), provoquant l’expansion des branches qui se replient et se plaquent à l’arrière de la paroi-support.
- Étapes : perçage du support au diamètre dcut 18 mm, insertion de la cheville à fleur du trou, dévissage de la vis d’environ 4 mm, positionnement du nez de la pince entre la collerette de la cheville et la tête de la vis, actionnement de la pince jusqu’à résistance suffisante, retrait de la vis, fixation de l’objet à l’aide d’un tournevis.
- La tête détachable permet une finition discrète en poussant la cheville dans la cloison.
Caractéristiques techniques détaillées (pour la référence M8L-SV) :
- Diamètre nominal (Ø) : 8 mm
- Longueur totale (L) : 66 mm
- Diamètre de perçage recommandé (dcut) : 18 mm
- Diamètre extérieur (D) : 14,5 mm
- Diamètre tête (D1) : 12 mm
- Hauteur tête (EP) : 14,5 mm
- Profondeur de vissage (Lpav) : 20 mm
Performances :
- Résistance à l’arrachement moyenne : 150 daN sur support BA13 (parpaing creux).
- Coefficients de sécurité recommandés :
- 3 pour charges statiques ponctuelles (ex : radiateur)
- 5 pour charges statiques linéiques (ex : étagère)
- 6 pour charges dynamiques (ex : support TV orientable)
Matériaux et composition :
- Acier électrozingué assurant une protection durable contre la corrosion.
Compatibilités :
- Convient pour supports creux tels que plaques de plâtre et parpaings creux.
Normes et certifications :
- Non spécifiées dans le document.
Conditions d’utilisation et recommandations :
- Utiliser la pince à expansion adaptée (MD pour M4 à M6 avec vis, 2X pour M4 à M8 sans vis).
- Respecter le diamètre de perçage indiqué pour garantir la performance.
- Appliquer les coefficients de sécurité selon le type de charge.
Avantages produit :
- Finition esthétique grâce à la tête détachable.
- Grande surface de contact grâce aux 5 larges branches, assurant une excellente résistance à l’arrachement.
- Protection durable contre la corrosion.
- Montage fiable grâce à l’ancrage optimal de l’écrou.
Conditionnement, stockage, conservation :
- Conditionné en lot de 50 chevilles.
- Pas d’indications spécifiques sur le stockage ou la conservation dans le document.
Accessoires complémentaires :
- Pince à expansion rapide « 2X » pour chevilles M4 à M8.
- Pince à expansion « MD » pour chevilles M4 à M6.
- Piton à embase métal (réf. PAE), crochet à embase métal (réf. CAE), gond à embase métal (réf. GAE).
Cette synthèse est basée sur les informations techniques et illustrations fournies dans la fiche technique PDF (pages 1 à 6).
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quels sont les éléments spécifiques de cette cheville qui garantissent une fixation solide dans les corps creux ?
La cheville possède une tête large avec des ergots anti-rotation qui assurent une fixation stable et évitent la détérioration des parois. Ses 5 larges branches précintrées permettent une répartition optimale de l’appui et facilitent l’expansion, garantissant ainsi une excellente résistance à l’arrachement.
Comment se déroule la mise en œuvre de cette cheville Spyder M8x66mm ?
Le perçage doit être réalisé au diamètre recommandé de 18 mm. La cheville est insérée à fleur du trou, puis la vis est dévissée d’environ 4 mm. La pince à expansion est positionnée entre la collerette de la cheville et la tête de la vis, puis actionnée jusqu’à obtenir la résistance suffisante. Après retrait de la vis, l’objet est fixé avec un tournevis. La tête détachable permet ensuite de pousser la cheville à l’intérieur de la cloison pour une finition esthétique.
Quelles sont les performances de résistance à l’arrachement de cette cheville sur support creux ?
La résistance moyenne à l’arrachement est de 150 daN sur un support BA13 (parpaing creux). Il est recommandé d’appliquer un coefficient de sécurité de 3 pour les charges statiques ponctuelles, 5 pour les charges statiques linéiques, et 6 pour les charges dynamiques.
Quels matériaux composent cette cheville et quelles protections offre-t-elle ?
Cette cheville est fabriquée en acier électrozingué, ce qui assure une protection durable contre la corrosion, garantissant ainsi une longévité adaptée aux conditions d’utilisation sur chantier.
Quels accessoires sont nécessaires pour la pose de cette cheville et comment choisir la pince adaptée ?
Pour la pose avec vis, il faut utiliser une pince à expansion classique de type "MD" pour chevilles M4 à M6, ou une pince rapide "2X" pour chevilles M4 à M8 sans vis. Le choix de la pince doit correspondre au type de cheville et au diamètre pour assurer une expansion correcte et un ancrage fiable.
