50 chevilles de frappe ETE option 7 - acier zingué - M10x40mm - SCELL-IT - EX-9215111040
Référence : S344EX9215111040
Découvrez 50 chevilles de frappe ETE option 7 - acier zingué - M10x40mm - SCELL-IT - EX-9215111040 disponible à l'achat
- Faible profondeur de perçage pour un montage facile
- Expansion contrôlée grâce à l'outil de pose SG ou STSA
- Colerette intégrée pour un montage sans problème
- Bouchement facile en cas d'ancrage abandonné
- Résistance au feu jusqu'à 120 minutes
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

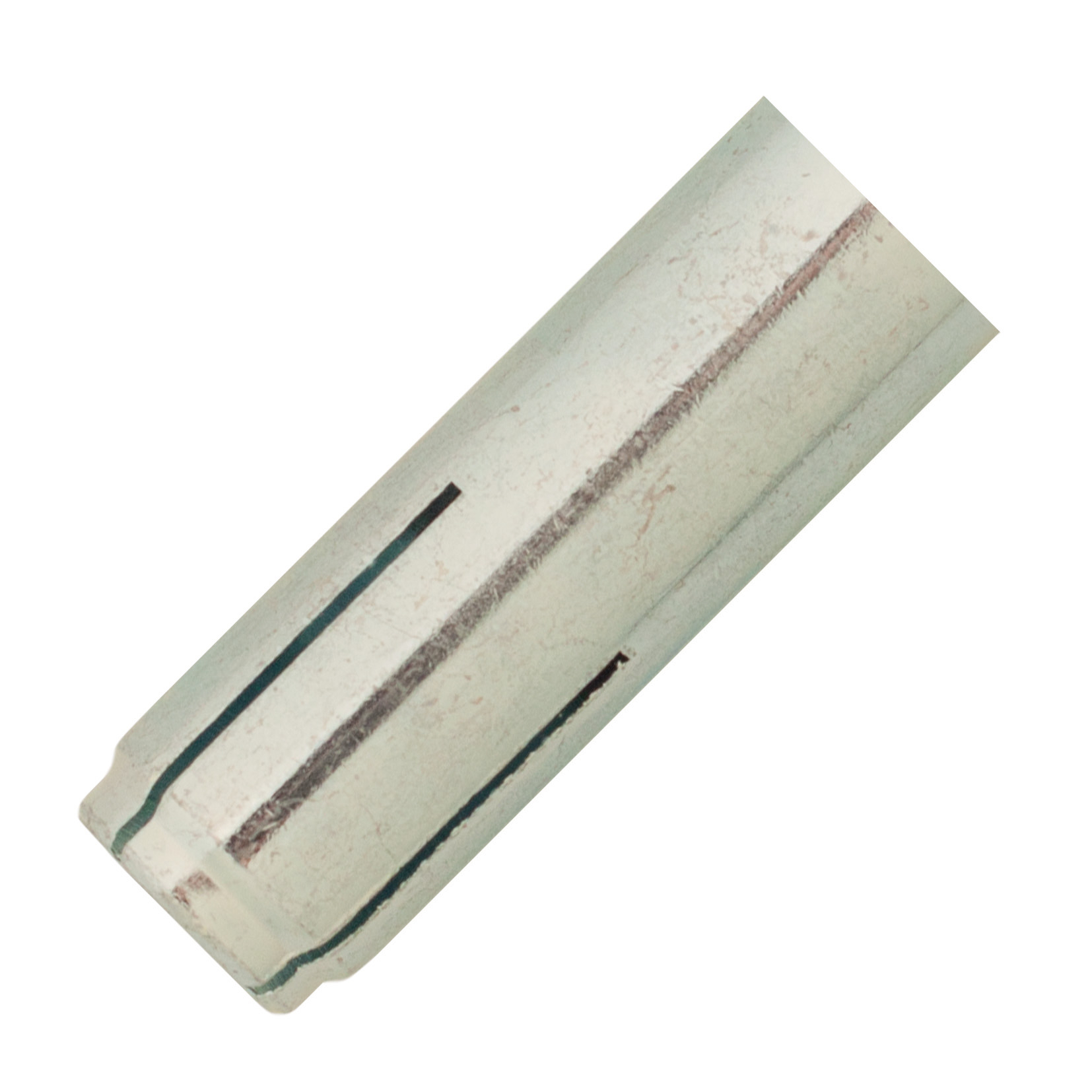

Les 50 chevilles de frappe ETE option 7 en acier zingué, de dimensions M10x40mm, sont des chevilles en acier électrozingué avec un taraudage intérieur permettant le montage de vis à pas métrique ou de tige filetée.
Elles sont conçues pour une utilisation dans le béton fissuré ou non fissuré de classe C20/25 à C50/60, ainsi que dans le béton C12/15 ou la pierre naturelle dense.
La cheville est composée d’une douille et d’un cône d’expansion en acier électrozingué avec un revêtement d’au moins 5μm.
Le montage s’effectue par un perçage au diamètre adapté (12 mm), suivi du nettoyage du trou.
L’expansion est garantie par un outil de pose spécifique (SG ou STSA) qui assure une expansion contrôlée et un montage sans effort.
La collerette intégrée empêche la douille d’ancrage de glisser trop profondément dans le trou, facilitant ainsi un montage sans problème.
En cas d’ancrage abandonné, la cheville permet un bouchement facile et propre.
Les dimensions techniques pour la version M10 sont les suivantes : longueur totale 40 mm, profondeur de perçage 42 mm, longueur de vissage minimum 10 mm, couple de serrage maximal 15 Nm.
Les distances minimales à respecter sont 80 mm d’épaisseur du support, 150 mm de distance au bord, et 200 mm d’entraxe.
Les applications typiques comprennent la suspension de réseaux tels que chemins de câbles, tuyauteries, ventilation et sprinklers, la suspension de faux plafonds, la fixation d’équipements fixes comme des échelles ou grilles, ainsi que la fixation murale ou au sol d’équipements pour le carottage béton.
Ces chevilles sont compatibles avec des vis ou tiges filetées en acier des classes 4.6, 5.6, 5.8 ou 8.8.
Une version inox (référence A4-SAPLUS) est également disponible pour des conditions spécifiques.
Le conditionnement comprend 50 chevilles par lot.
Le stockage doit être réalisé dans un endroit sec afin de préserver la qualité du revêtement zingué.
Cette cheville est conforme à l’évaluation technique européenne (ETA) option 1, garantissant sa performance dans le béton fissuré ou non fissuré.
Elle offre une reprise de charges élevée et bénéficie d’une résistance au feu certifiée jusqu’à 120 minutes.
En résumé, la cheville de frappe SAPLUS M10x40mm en acier zingué est une solution fiable et facile à poser, avec une haute résistance mécanique et une excellente tenue au feu, adaptée à de nombreuses applications en construction et installations techniques.
Elle est agréée pour une utilisation dans le béton fissuré ou non fissuré de classe C20/25 à C50/60 (ATE béton option 1) et convient également pour le béton C12/15 ou la pierre naturelle dense.
Les avantages principaux de cette cheville sont :
- Faible profondeur de perçage, profondeur d’ancrage et diamètre de perçage,
- Outil de pose SG ou STSA garantissant une expansion contrôlée et un montage sans effort,
- Collerette intégrée empêchant la douille d’ancrage de glisser trop profondément dans le trou,
- Bouchement facile et propre en cas d’ancrage abandonné,
- Reprise de charges élevée,
- Résistance au feu pendant 120 minutes.
Le fonctionnement se fait en perçant au diamètre dcut, en nettoyant le trou, puis en insérant la cheville SAPLUS à fleur de la surface du béton. L’expansion est réalisée en positionnant l’outil de pose SG ou STSA en contact avec la collerette plastique, puis en frappant avec un marteau pour enfoncer le cône dans la cheville. L’opération est terminée lorsque l’épaulement de l’outil est en butée contre la cheville. Ensuite, la vis métrique ou la tige filetée est vissée dans la cheville en respectant le couple de serrage maximal Tmax.
Les applications typiques incluent :
- Suspente de réseaux (chemins de câbles, tuyauteries, ventilation, sprinklers),
- Suspente de faux plafonds,
- Fixation d’équipements fixes tels que échelles, grilles, équipements techniques,
- Fixation murale ou au sol d’équipements pour le carottage béton.
Dimensions techniques pour la version M10x40 mm :
- Diamètre filetage intérieur : M10,
- Longueur : 40 mm,
- Diamètre de perçage : 12 mm,
- Profondeur de perçage : 42 mm,
- Longueur de vissage mini : 10 mm,
- Couple de serrage maximum : 15 Nm,
- Épaisseur mini du support : 80 mm,
- Distance au bord mini : 150 mm,
- Entraxe mini : 200 mm.
Les charges de service recommandées pour ce modèle sont de 136 daN en traction et 136 daN en cisaillement dans du béton C20/25.
Cette cheville existe également en version inox (référence A4-SAPLUS) pour des applications nécessitant une résistance accrue à la corrosion.
La cheville SAPLUS est conforme aux normes européennes avec une évaluation technique européenne (ETA option 1) et bénéficie d’une classification de résistance au feu FB120.
Les outils de pose compatibles sont les modèles SG10 et STSA10 pour le diamètre M10.
Chaque caractéristique et étape d’installation est conçue pour garantir une fixation fiable, durable et sécurisée dans des supports béton ou pierre dense.
- marque : Scell-it
- référence fournisseur : EX-9215111040
- matière : acier électrozingué avec revêtement ≥ 5μm
- taraudage intérieur pour vis à pas métrique ou tige filetée acier classes 4.6, 5.6, 5.8, 8.8
- dimensions : M10 x 40 mm
- diamètre de perçage : 12 mm
- profondeur de perçage : 42 mm
- longueur de vissage minimum : 10 mm
- couple de serrage maximal : 15 Nm
- épaisseur minimale du support : 80 mm
- distance minimale au bord : 150 mm
- entraxe minimal : 200 mm
- utilisable dans béton fissuré ou non fissuré classes C20/25 à C50/60, béton C12/15, pierre naturelle dense
- résistance au feu certifiée jusqu’à 120 minutes
- expansion contrôlée grâce à l’outil de pose spécifique SG ou STSA
- collerette intégrée empêchant la douille d’ancrage de glisser trop profondément
- bouchement facile et propre en cas d’ancrage abandonné
- conforme à l’évaluation technique européenne (ETA option 1)
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quelles sont les caractéristiques principales de la cheville de frappe SAPLUS ?
La cheville SAPLUS est en acier électrozingué avec un taraudage intérieur pour vis métrique ou tige filetée en acier classe 4.6 à 8.8. Elle offre une faible profondeur de perçage et d’ancrage, une expansion contrôlée grâce à l’outil de pose SG ou STSA, et une collerette intégrée qui empêche la douille de glisser trop profondément. Sa résistance au feu est de 120 minutes (classe FB120).
Dans quels matériaux cette cheville peut-elle être utilisée ?
Elle est agréée pour le béton fissuré ou non fissuré de classe C20/25 à C50/60 (ATE béton option 1) et convient aussi pour du béton C12/15 ou de la pierre naturelle dense.
Comment se déroule la mise en œuvre de la cheville SAPLUS ?
Il faut percer au diamètre dcut indiqué, nettoyer le trou, insérer la cheville à fleur du béton, puis positionner l’outil de pose SG ou STSA en contact avec la cheville. En frappant l’outil avec un marteau, le cône s’enfonce dans la cheville pour assurer l’expansion. L’opération est terminée lorsque l’épaulement de l’outil est en butée. Ensuite, on visse la vis ou la tige filetée en respectant le couple de serrage maximal Tmax.
Quelles sont les charges de service recommandées pour ce type de cheville ?
Les charges de service en traction et cisaillement varient selon le diamètre, par exemple pour M10 : 136 daN en traction et cisaillement dans du béton C20/25. Ces valeurs sont calculées selon l’ETA avec coefficients de sécurité (ETAG001) et s’appliquent à une profondeur d’ancrage conforme.
Quels sont les avantages spécifiques liés à la collerette intégrée de la cheville SAPLUS ?
La collerette empêche la douille d’ancrage de glisser trop profondément dans le trou, ce qui assure un montage sans problème et facilite une pose précise. Elle permet aussi un bouchage facile et propre en cas d’ancrage abandonné.
Quels outils de pose sont compatibles avec cette cheville ?
Les outils de pose SG et STSA, disponibles en différentes tailles correspondant aux diamètres de cheville, garantissent une expansion contrôlée et un montage sans effort.
