50 chevilles longue expansion nylon - vis tb - Ø8x100mm - SCELL-IT - G-LP08100-BC
Référence : S344GLP08100BC
Découvrez 50 chevilles longue expansion nylon - vis tb - Ø8x100mm - SCELL-IT - G-LP08100-BC disponible à l'achat
- Performante, garantie par une évaluation technique européenne.
- Robuste, en nylon 100% pour une longue durée de vie.
- Utilisation possible de -40°C à +80°C.
- Polyvalente avec type d'expansion adapté au support.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

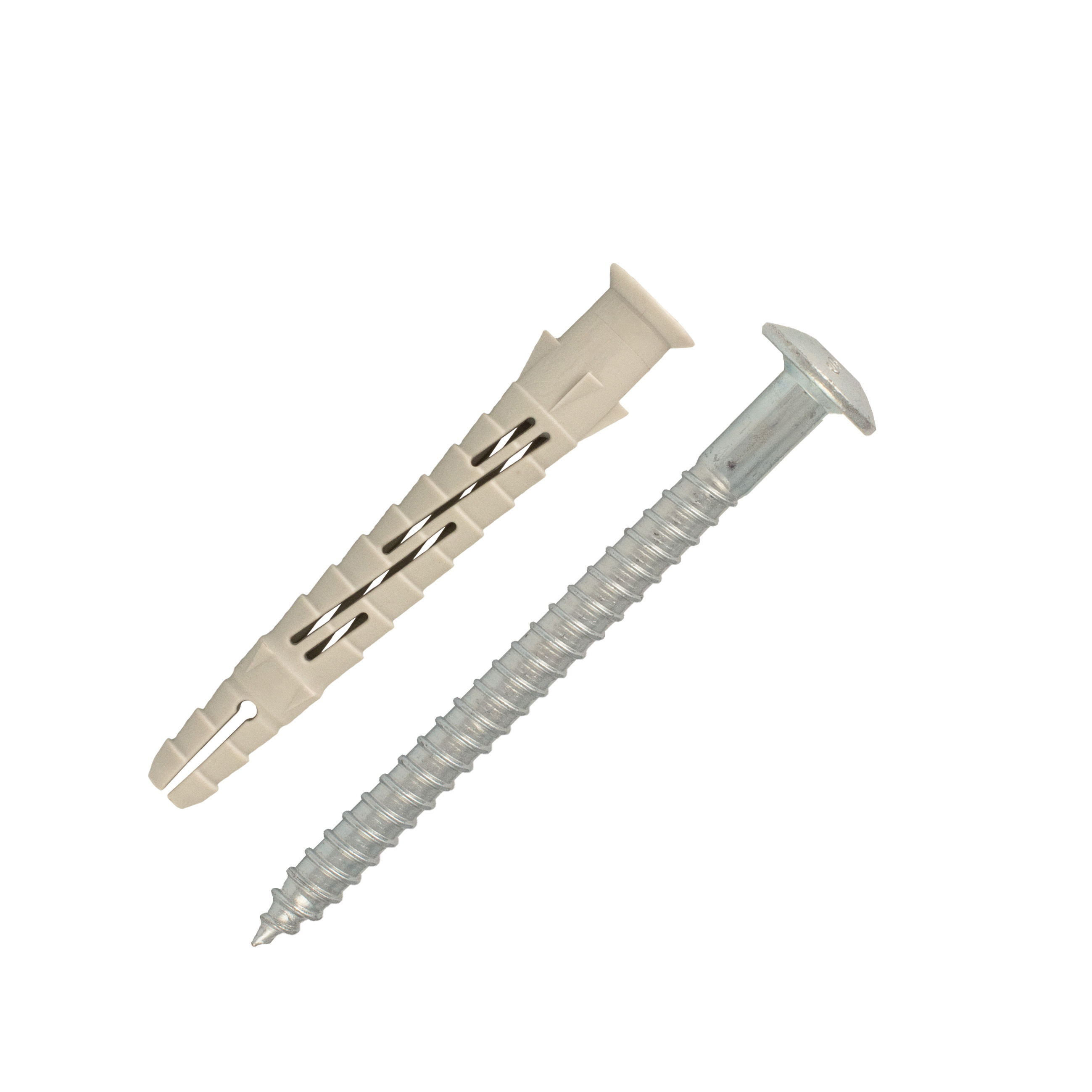

Les chevilles longue expansion en nylon SCELL-IT G-LP Ø8x100mm sont des fixations performantes, polyvalentes et conçues pour assurer une excellente tenue dans une grande variété de matériaux.
Ces chevilles bénéficient d’une Évaluation Technique Européenne (ATE) qui garantit leur fiabilité dans le béton, les maçonneries pleines et creuses, ainsi que dans le béton cellulaire et la pierre naturelle dense.
Fabriquées en nylon 100% polyamide PA6, elles offrent une robustesse et une longue durée de vie, avec une plage d’utilisation allant de -40°C à +80°C.
Leur type d’expansion s’adapte au support : elles gonflent uniformément dans les matériaux pleins, s’étendent en profondeur dans les maçonneries creuses alvéolaires, et réalisent un nouage (verrouillage de forme) dans les parpaings creux.
Le montage s’effectue en trois étapes précises :
- perçage du trou sans endommager l’armature du béton et dépoussiérage,
- insertion de la cheville nylon à travers la pièce à fixer,
- vissage de la vis tête bombée en acier électro-zingué jusqu’au contact avec la bague plastique, assurant une fixation solide et stable.
Ces chevilles sont compatibles avec des vis à empreinte TORX 30, ce qui facilite leur vissage.
Elles conviennent particulièrement pour des fixations sur ossatures légères en bois ou métal, bardages rapportés, fenêtres, vêtures et chevrons.
Les dimensions techniques spécifiques à la cheville Ø8x100mm sont :
- longueur de la cheville : 100 mm,
- épaisseur maximale à fixer : 30 mm,
- diamètre de perçage : 8 mm,
- profondeur de perçage : 110 mm,
- vis acier zingué Ø6 x 105 mm avec empreinte TX30.
Les charges de service admissibles sont de 120 daN en traction et 320 daN en cisaillement dans le béton C16/20 et maçonneries pleines.
La cheville offre également une résistance au feu de 90 minutes (FB90) en Ø10, avec une charge allant jusqu’à 80 kg.
En résumé, cette cheville nylon longue expansion garantit une fixation fiable, durable et adaptée à une large gamme de supports grâce à sa conception technique avancée et à son matériau de haute qualité.
Cette cheville est fabriquée en nylon 100 % (polyamide PA6), assurant une grande robustesse et une longue durée de vie, avec une plage d’utilisation de -20°C à +40°C. Elle est associée à une vis en acier électrozingué blanc à tête bombée, avec empreinte TORX 30 facilitant le vissage.
Le principe de fonctionnement s’adapte au support :
- dans les matériaux pleins, la cheville gonfle uniformément sur une profondeur d’expansion de 70 mm,
- dans les maçonneries creuses alvéolaires (type brique Porotherm), l’expansion se fait sur plusieurs alvéoles,
- dans les maçonneries creuses type parpaing, la fixation se réalise par nouage (verrouillage de forme) à l’arrière de la paroi.
La cheville bénéficie d’une résistance au feu de 90 minutes (certification FB90) en diamètre 10 mm dans le béton, pour une charge jusqu’à 80 kg.
Les dimensions et données techniques précises sont les suivantes :
- Diamètre cheville : 8 mm
- Longueur cheville : 100 mm
- Épaisseur à fixer : 30 mm
- Diamètre perçage : 8 mm
- Profondeur de perçage : 110 mm
- Vis acier zingué Ø 6 mm x 105 mm, empreinte TX30
Les charges de service admissibles sont de 120 daN en traction sur béton C16/20, 110 daN en traction sur maçonnerie pleine, et 26 daN en traction sur maçonnerie creuse. En cisaillement, les charges admissibles sont de 320 daN sur béton et maçonnerie pleine, et 26 daN sur maçonnerie creuse.
La mise en œuvre se réalise en trois étapes : perçage en respectant la méthode recommandée pour ne pas endommager l’armature, insertion de la cheville nylon à travers la pièce à fixer par légers coups de marteau, puis vissage jusqu’au contact de la tête de vis avec la bague plastique. La bonne pose est vérifiée lorsque la bague plastique ne tourne plus dans le trou et que la vis ne présente plus de jeu.
Cette cheville convient pour des applications variées telles que l’ossature de bardage rapporté, la fixation de fenêtres, de chevrons, ainsi que pour ossatures légères en bois ou métal.
En résumé, cette cheville longue expansion nylon SCELL-IT G-LP08100-BC offre une fixation fiable, durable et adaptable à différents types de supports avec une mise en œuvre simple et des performances certifiées selon les normes européennes.
- matériau cheville : nylon 100% polyamide PA6
- matériau vis : acier électro-zingué
- diamètre cheville : 8 mm
- longueur cheville : 100 mm
- épaisseur maximale à fixer : 30 mm
- diamètre perçage : 8 mm
- profondeur perçage : 110 mm
- vis tête bombée Ø6 x 105 mm avec empreinte TORX 30
- plage d’utilisation : -40°C à +80°C
- évaluation technique européenne (ATE) pour béton, maçonneries pleines et creuses, béton cellulaire et pierre naturelle dense
- type d’expansion adapté au support : gonflement uniforme dans matériaux pleins, expansion en profondeur dans maçonneries creuses alvéolaires, nouage dans parpaings creux
- charges de service admissibles : 120 daN en traction, 320 daN en cisaillement dans béton C16/20 et maçonneries pleines
- résistance au feu : 90 minutes (FB90) en Ø10 pour charge jusqu’à 80 kg
- vissage facilité avec empreinte TORX 30
- référence fournisseur : G-LP08100-BC
- marque : SCELL-IT
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quelles sont les caractéristiques principales de la cheville nylon longue expansion SCELL-IT Ø8x100mm ?
Cette cheville est fabriquée en nylon 100 % (polyamide PA6) assurant une longue durée de vie et une résistance aux températures de -20°C à +40°C. Elle bénéficie d’un Agrément Technique Européen (ETA) selon ETAG 020, garantissant une tenue fiable dans le béton, maçonneries pleines, creuses, parpaings creux et béton cellulaire. La vis est en acier électrozingué avec une empreinte TORX 30 pour un vissage aisé.
Comment la cheville s’adapte-t-elle aux différents types de supports ?
Le type d’expansion varie selon le support : dans les matériaux pleins (béton ou maçonnerie pleine), la cheville gonfle uniformément sur une profondeur d’ancrage effective de 70 mm. Dans les maçonneries creuses alvéolaires, elle s’étend sur plusieurs alvéoles. Dans les parpaings creux, la fixation se fait par nouage, c’est-à-dire un verrouillage de forme à l’arrière de la paroi.
Quelles sont les conditions de mise en œuvre recommandées pour cette cheville ?
Il faut percer un trou de diamètre 8 mm et profondeur minimale 110 mm, puis dépoussiérer soigneusement. La cheville est insérée par légers coups de marteau à travers la pièce à fixer. Le vissage doit se faire jusqu’à ce que la tête de la vis touche la bague plastique, qui ne doit pas tourner, et la vis ne doit pas présenter de jeu.
Quelles performances de charge cette cheville offre-t-elle ?
Les charges de service en traction sont de 120 daN en béton, 110 daN en maçonnerie pleine et 26 daN en maçonnerie creuse. En cisaillement, elle supporte 320 daN en béton et maçonnerie pleine, et 26 daN en maçonnerie creuse. Elle est également résistante au feu 90 minutes (FB90) en Ø10 dans le béton pour une charge jusqu’à 80 kg.
Quelles sont les recommandations spécifiques concernant la fixation et la sécurité ?
Il est impératif de respecter les distances minimales au bord (90 mm) et les entraxes minimaux (90 mm), ainsi que l’épaisseur minimale du support (140 mm dans béton ≥ C16/20). Pour des cas particuliers ou supports non standards, il est conseillé de réaliser des essais sur site avant la pose.
