50 chevilles longue expansion nylon - vis tb - Ø8x120mm - SCELL-IT - G-LP08120-BC
Référence : S344GLP08120BC
Découvrez 50 chevilles longue expansion nylon - vis tb - Ø8x120mm - SCELL-IT - G-LP08120-BC disponible à l'achat
- Performante avec évaluation technique européenne pour tous supports
- Robuste en nylon : résistante de -40°C à +80°C
- Polyvalente : adaptée à matériaux pleins et maçonneries creuses
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

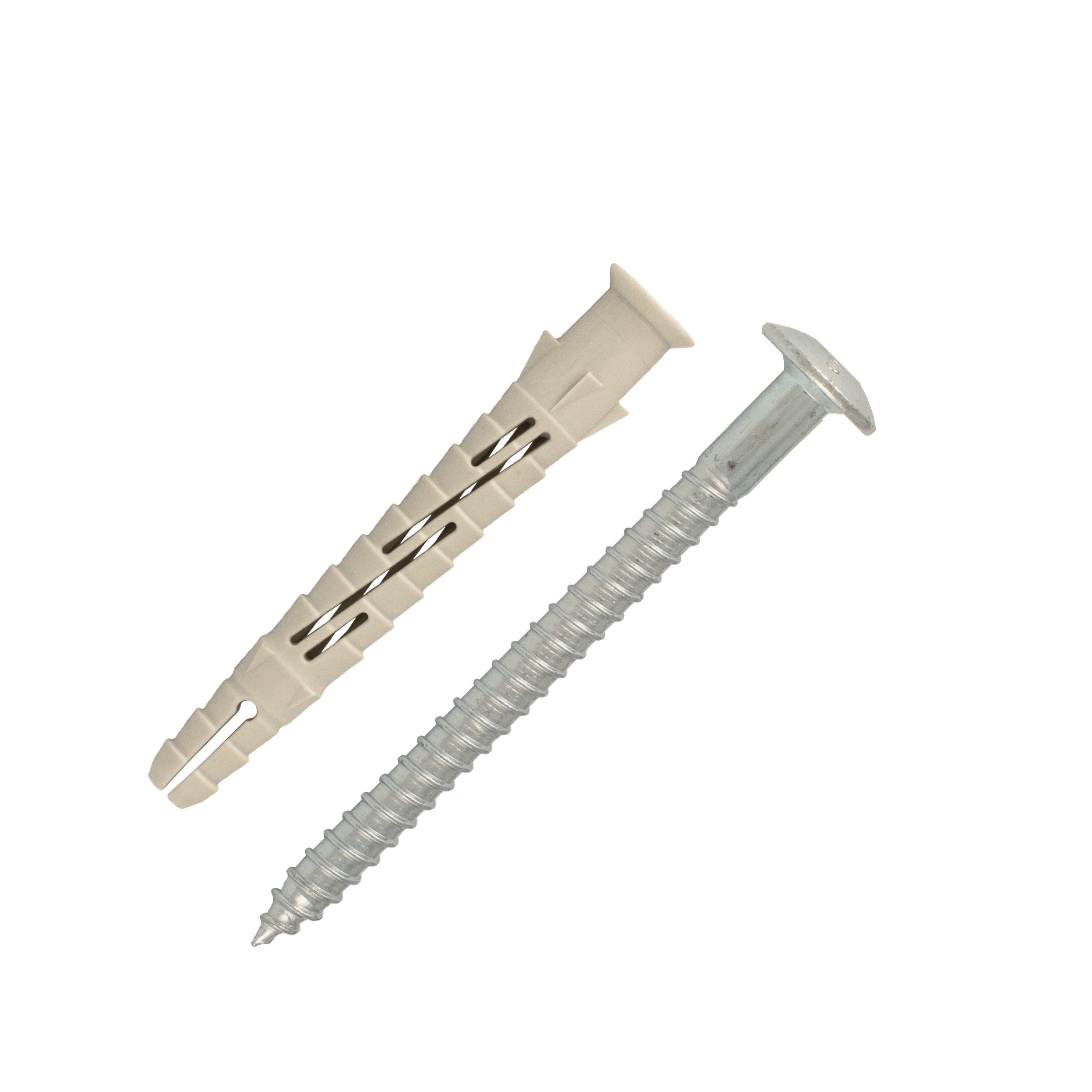

Ce lot comprend 50 chevilles longue expansion en nylon de diamètre 8 mm et longueur 120 mm, accompagnées de vis tête bombée en acier zingué, modèle SCELL-IT G-LP08120-BC.
Ces chevilles bénéficient d’une évaluation technique européenne (ETE) garantissant une excellente tenue dans tous types de matériaux, qu’ils soient pleins ou creux.
Elles sont fabriquées à 100 % en nylon (polyamide PA6), assurant robustesse et longue durée de vie.
Elles supportent une plage de températures de -40°C à +80°C, ce qui les rend adaptées à de nombreuses conditions d’utilisation.
Le système d’expansion est polyvalent et s’adapte au type de support :
- dans les matériaux pleins comme le béton ou les maçonneries pleines, la cheville se dilate par gonflement uniforme sur une profondeur d’ancrage de 70 mm ;
- dans les maçonneries creuses alvéolaires (brique « Porotherm »), l’expansion s’étend sur plusieurs alvéoles pour une fixation solide ;
- dans les maçonneries creuses type parpaing, la cheville assure un nouage par verrouillage de forme à l’arrière de la paroi support.
Les vis fournies sont en acier électro zingué blanc avec empreinte TORX 30, facilitant le vissage.
La tête bombée des vis garantit une fixation esthétique et adaptée à diverses applications.
Les dimensions et caractéristiques techniques sont les suivantes :
- diamètre de la cheville : 8 mm
- longueur de la cheville : 120 mm
- épaisseur maximale à fixer : 50 mm
- diamètre du perçage : 8 mm
- profondeur de perçage : 130 mm
- vis diamètre 6 mm x longueur 125 mm
Les conditions minimales de mise en œuvre incluent une profondeur minimale du support de 140 mm, un entraxe minimal de 100 mm, et une distance minimale au bord de 90 mm dans le béton C16/20 ou matériaux équivalents.
Cette cheville est certifiée pour une résistance au feu de 90 minutes (FB90) en diamètre 10 mm dans le béton, avec une charge maximale jusqu’à 80 kg.
Les charges de service admissibles sont de 120 daN en traction et 320 daN en cisaillement dans le béton et maçonneries pleines.
La mise en œuvre se réalise en trois étapes :
- perçage du trou en respectant la méthode recommandée pour ne pas endommager l’armature béton et dépoussiérage du trou ;
- insertion de la cheville à travers la pièce à fixer par légers coups de marteau ;
- vissage de la vis jusqu’à ce que la tête touche la bague plastique, assurant la fixation correcte lorsque la bague ne tourne plus et que la vis ne bouge plus.
Cette cheville est adaptée à un large champ d’applications telles que la fixation d’ossatures légères en bois ou métal, bardages rapportés, vêtures, fenêtres et chevrons.
Elle se distingue par sa polyvalence, sa robustesse, sa facilité de pose et sa compatibilité avec divers matériaux supports, garantissant des fixations durables et fiables dans le bâtiment.
Cette cheville est fabriquée à 100 % en nylon (polyamide PA6), assurant une longue durée de vie et une utilisation possible dans une plage de températures allant de -20°C à +40°C. La vis associée est en acier électrozingué blanc avec une tête bombée, munie d’une empreinte TORX 30 pour un vissage aisé.
Le système d’expansion s’adapte au type de support : gonflement uniforme dans les matériaux pleins avec une profondeur d’ancrage effective de 70 mm, expansion longue sur plusieurs alvéoles dans les maçonneries creuses alvéolaires (type brique Porotherm) et nouage par verrouillage de forme dans les parpaings creux.
La cheville est conçue pour résister au feu pendant 90 minutes (certification FB90) en diamètre 10 mm dans le béton pour une charge allant jusqu’à 80 kg. Elle convient notamment pour des applications telles que les ossatures légères en bois ou métal, les bardages rapportés, les vêtures, les fenêtres et les chevrons.
Les dimensions techniques spécifiques pour le modèle Ø8x120 mm sont :
- Longueur de la cheville : 120 mm
- Épaisseur maximale à fixer : 50 mm
- Diamètre du perçage : 8 mm
- Profondeur de perçage : 130 mm
- Vis acier zingué Ø6 mm x 125 mm (empreinte TX30)
Les charges de service maximales sont de 120 daN en traction et 320 daN en cisaillement dans le béton C16/20 et maçonneries pleines, avec des valeurs adaptées pour les maçonneries creuses.
La mise en œuvre doit respecter les consignes suivantes :
- Forage du trou sans endommager l’armature du béton, suivi d’un dépoussiérage.
- Pose de la cheville nylon à travers la pièce à fixer par de légers coups de marteau.
- Vissage de la vis jusqu’à ce que la tête touche la bague plastique, assurant la bonne expansion ou nouage de la cheville.
- Vérification que la bague plastique ne tourne pas dans le trou et que la vis est bien bloquée.
Les distances minimales à respecter pour la fixation sont : 90 mm de distance au bord, 90 mm d’entraxe et 140 mm d’épaisseur minimale du support en béton C16/20.
Cette cheville longue expansion allie robustesse, adaptabilité à différents supports, facilité de pose et sécurité, ce qui en fait un produit fiable pour des fixations durables dans la construction et le bâtiment.
- matière cheville : nylon (polyamide PA6)
- matière vis : acier électro zingué blanc
- diamètre cheville : 8 mm
- longueur cheville : 120 mm
- épaisseur maximale à fixer : 50 mm
- diamètre perçage : 8 mm
- profondeur perçage : 130 mm
- vis diamètre x longueur : 6 x 125 mm
- empreinte vis : torx 30
- plage de température d’utilisation : -40°C à +80°C
- profondeur d’ancrage (hef) : 70 mm
- charge maximale résistance au feu (FB90) : 80 kg en diamètre 10 mm dans le béton
- charges de service admissibles en béton et maçonneries pleines : 120 daN en traction, 320 daN en cisaillement
- distance minimale au bord (cmin) : 90 mm
- entraxe minimal (smin) : 100 mm
- épaisseur minimale du support (hmin) : 140 mm
- évaluation technique européenne (ETE) conforme ETAG 020
- type d’expansion adaptable au support : gonflement uniforme dans matériaux pleins, expansion sur plusieurs alvéoles dans maçonneries creuses alvéolaires, nouage/verrouillage dans maçonneries creuses type parpaing
- vis tête bombée pour fixation esthétique
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quels matériaux support sont compatibles avec ces chevilles nylon longue expansion ?
Ces chevilles sont adaptées aux matériaux pleins comme le béton et la maçonnerie pleine, aux maçonneries creuses alvéolaires type brique Porotherm, ainsi qu’aux parpaings creux. Le type d’expansion s’adapte spécifiquement à chaque support : gonflement uniforme pour les matériaux pleins, expansion sur plusieurs alvéoles pour les maçonneries creuses alvéolaires, et nouage (verrouillage de forme) pour les parpaings creux.
Quelles sont les caractéristiques techniques principales de la cheville et de la vis associée ?
La cheville est en nylon 100% polyamide PA6, avec une longueur de 120 mm et un diamètre de 8 mm. La vis est en acier électro-zingué blanc, de diamètre 6 mm et longueur 125 mm, avec empreinte TORX 30 pour un vissage aisé. La cheville supporte une plage de températures de -20°C à +40°C.
Quels sont les critères de sécurité et normes respectées par ce produit ?
Cette cheville bénéficie d’un Agrément Technique Européen (ATE) conforme à l’ETAG 020, garantissant sa fiabilité dans les différents matériaux support. Elle est également certifiée pour une résistance au feu FB90 pendant 90 minutes en diamètre 10 dans le béton, et conforme aux normes EN 206-1 pour le béton et EN 771-1 pour les maçonneries.
Comment se déroule la mise en œuvre de cette cheville sur chantier ?
Le perçage doit être réalisé sans endommager l’armature du béton et suivi d’un dépoussiérage. La cheville est introduite par légers coups de marteau à travers la pièce à fixer. Le vissage s’effectue jusqu’au contact de la tête de vis avec la bague plastique. La pose est correcte si la bague plastique ne tourne pas et que la vis est bien bloquée. Pour les supports creux, il convient de vérifier que l’expansion ou le nouage a bien eu lieu.
Quelles sont les performances en charge de cette cheville selon le type de matériau ?
En traction, la cheville supporte 120 daN en béton, 110 daN en maçonnerie pleine et 26 daN en maçonnerie creuse. En cisaillement, les valeurs sont de 320 daN en béton et maçonnerie pleine, et 26 daN en maçonnerie creuse. Ces valeurs sont calculées avec des coefficients de sécurité conformément à l’ATE et l’ETAG 014.
