50 chevilles longue expansion nylon - vis tb - Ø8x80mm - SCELL-IT - G-LP08080-BC
Référence : S344GLP08080BC
Découvrez 50 chevilles longue expansion nylon - vis tb - Ø8x80mm - SCELL-IT - G-LP08080-BC disponible à l'achat
- Excellente tenue dans tous types de matériaux
- Cheville 100% nylon pour une longue durée de vie
- Utilisation possible de -40°C à +80°C
- Gonflement adapté aux supports pleins
- Expansion en profondeur pour maçonneries creuses
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

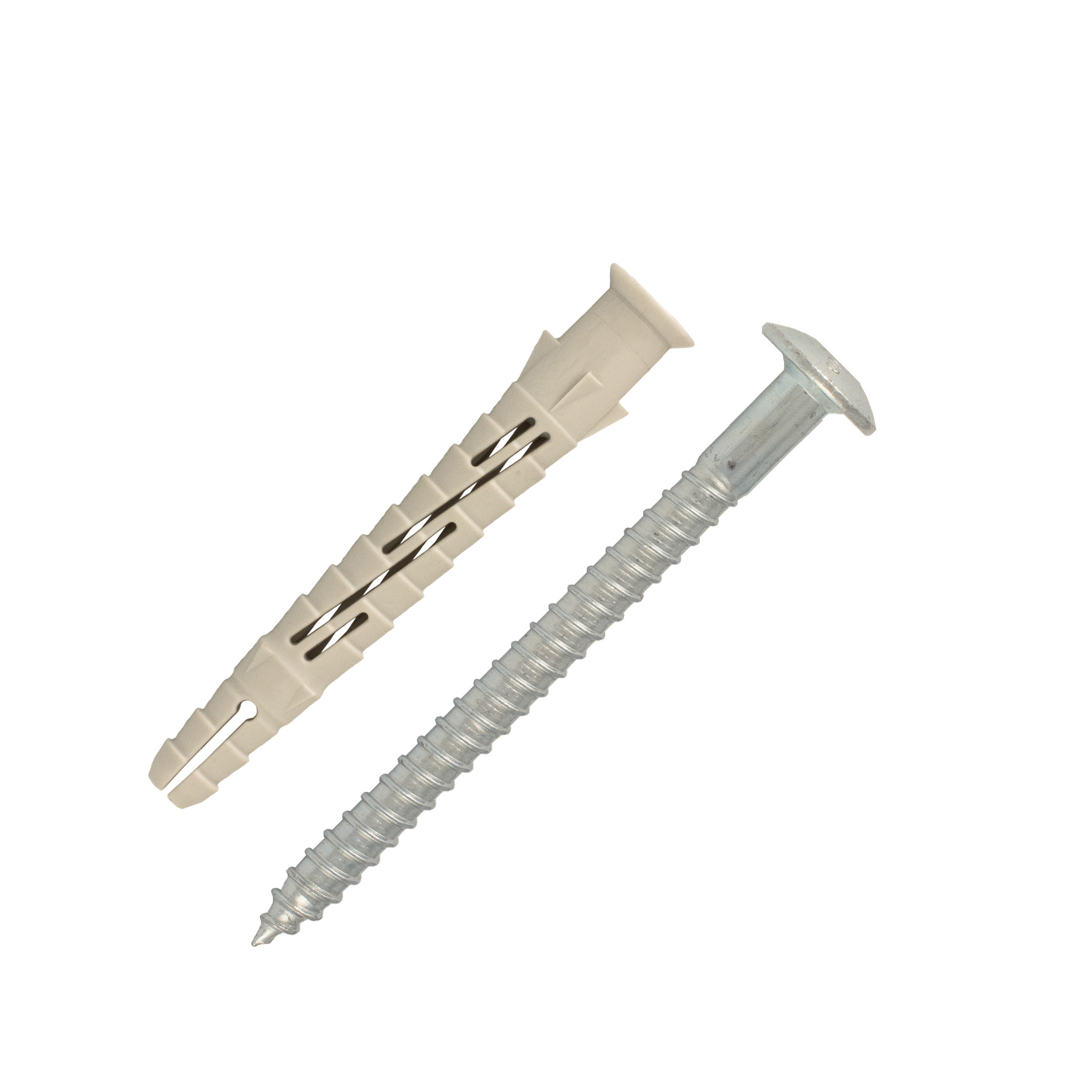

La cheville nylon longue expansion SCELL-IT Ø8x80mm avec vis tête bombée est une solution performante, polyvalente et certifiée par une évaluation technique européenne (ETA), assurant une excellente tenue dans tous types de matériaux.
Elle est fabriquée en nylon 100% polyamide PA6, garantissant robustesse et longue durée de vie.
La cheville peut être utilisée dans une plage de températures allant de -40°C à +80°C, offrant une grande adaptabilité aux conditions d’utilisation.
Le système d’expansion s’adapte spécifiquement au type de support :
- Dans les matériaux pleins tels que béton ou maçonnerie pleine, la cheville gonfle uniformément sur toute la zone d’expansion avec une profondeur effective d’ancrage de 70 mm.
- Dans les maçonneries creuses alvéolaires, comme la brique « Porotherm », l’expansion est longue et s’étend sur plusieurs alvéoles.
- Dans les parpaings creux, l’expansion se réalise par nouage, assurant un verrouillage de forme à l’arrière de la paroi support.
La cheville est livrée avec une vis en acier électrozingué blanc, à empreinte TORX 30, facilitant le vissage.
Elle est disponible en différentes dimensions, ici en diamètre 8 mm et longueur 80 mm.
Pour une mise en œuvre optimale, il est recommandé de percer avec précision sans endommager les armatures du béton, puis de dépoussiérer le trou.
La cheville est insérée dans le trou à travers la pièce à fixer, puis la vis est vissée jusqu’à ce que la tête touche la bague plastique.
La pose est correcte lorsque la bague plastique ne tourne plus dans le trou et que la vis est immobilisée.
Pour les supports creux, il est essentiel de vérifier que l’expansion ou le nouage de la cheville s’est bien réalisé.
La cheville bénéficie d’une certification de résistance au feu de 90 minutes (FB90) en diamètre 10 mm dans le béton, supportant des charges allant jusqu’à 80 kg.
Pour la version Ø8x80 mm, les charges de service sont de 120 daN en traction dans le béton et 320 daN en cisaillement.
Les dimensions et tolérances à respecter pour une fixation optimale sont les suivantes :
- Diamètre de perçage : 8 mm
- Profondeur de perçage : 90 mm
- Épaisseur maximale de la pièce à fixer : 10 mm
- Distance minimale au bord : 90 mm
- Entraxe minimal : 90 mm
- Épaisseur minimale du support : 140 mm
Cette cheville est adaptée à une large gamme d’applications, notamment la fixation d’ossatures légères en bois ou métal, bardages rapportés, vêtures, fenêtres et chevrons.
En résumé, la cheville nylon longue expansion SCELL-IT G-LP08080-BC est une solution fiable, durable et polyvalente offrant des fixations solides dans divers matériaux.
Elle combine une mise en œuvre simple avec des performances techniques certifiées, garantissant une excellente tenue et une grande adaptabilité aux différents supports.
Cette cheville est fabriquée à 100 % en nylon (polyamide PA6), assurant une grande robustesse et une longue durée de vie, avec une plage d’utilisation de -40°C à +80°C. Elle est associée à une vis en acier électrozingué blanc à tête bombée avec empreinte TORX 30, facilitant un vissage aisé.
La technologie d’expansion s’adapte au support :
- dans les matériaux pleins (béton, maçonnerie pleine), la cheville gonfle uniformément sur une profondeur d’expansion de 70 mm,
- dans les maçonneries creuses alvéolaires (type brique Porotherm), elle s’étend sur plusieurs alvéoles,
- dans les maçonneries creuses type parpaing creux, l’expansion se fait par nouage, assurant un verrouillage mécanique à l’arrière de la paroi support.
Elle convient à de nombreuses applications telles que la fixation d’ossatures légères en bois ou métal, bardages rapportés, vêtures, fenêtres ou chevrons.
Les dimensions et caractéristiques techniques sont les suivantes :
- diamètre cheville 8 mm,
- longueur cheville 80 mm,
- épaisseur à fixer 10 mm,
- diamètre de perçage 8 mm,
- profondeur de perçage 90 mm,
- vis acier zingué 6 x 85 mm,
- empreinte TORX 30.
Les distances minimales à respecter pour la mise en œuvre sont :
- distance au bord (cmin) : 90 mm,
- entraxe minimal (smin) : 90 mm,
- épaisseur minimale du support (hmin) : 140 mm (béton C16/20 ou supérieur).
Les charges de service admissibles sont :
- traction : 120 daN en béton, 110 daN en maçonnerie pleine, 26 daN en maçonnerie creuse,
- cisaillement : 320 daN en béton et maçonnerie pleine, 26 daN en maçonnerie creuse.
La cheville bénéficie d’une résistance au feu de 90 minutes (FB90) pour un diamètre 10 mm dans le béton, supportant une charge jusqu’à 80 kg.
La pose s’effectue en trois étapes simples : perçage du trou sans endommager l’armature, insertion de la cheville à travers la pièce à fixer par de légers coups de marteau, puis vissage jusqu’à ce que la tête de vis touche la bague plastique. La cheville est correctement posée lorsque la bague plastique ne tourne pas dans le trou et que la vis est bien bloquée.
Cette cheville assure une fixation fiable, durable et adaptée à un large éventail de supports et d’applications, avec une mise en œuvre facile et sécurisée.
- matière cheville : nylon 100% polyamide PA6
- matière vis : acier électrozingué blanc
- diamètre cheville : 8 mm
- longueur cheville : 80 mm
- épaisseur maximale à fixer : 10 mm
- diamètre perçage : 8 mm
- profondeur perçage : 90 mm
- profondeur effective d’ancrage (hef) : 70 mm
- empreinte vis : TORX 30
- longueur vis : 85 mm
- résistance au feu : 90 minutes (FB90) en diamètre 10 mm (information produit général)
- plage d’utilisation en température : de -40°C à +80°C (description produit)
- charges de service en traction dans le béton : 120 daN
- charges de service en cisaillement dans le béton : 320 daN
- distance minimale au bord (cmin) : 90 mm
- entraxe minimal (smin) : 90 mm
- épaisseur minimale du support (hmin) : 140 mm
- type d’expansion adapté selon support : gonflement uniforme pour matériaux pleins, expansion longue pour maçonneries creuses alvéolaires, nouage pour parpaings creux
- certification : agrément technique européen (ETA), conforme ETAG 020
- référence fournisseur : G-LP08080-BC
- marque : SCELL-IT
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quels types de matériaux support sont compatibles avec cette cheville nylon longue expansion ?
Cette cheville est adaptée pour le béton, les maçonneries pleines, les maçonneries creuses, ainsi que les parpaings creux. Elle peut également être utilisée dans le béton cellulaire et la pierre naturelle à structure dense, sous réserve d’essais in situ.
Comment fonctionne le système d’expansion de cette cheville selon le type de support ?
Dans les matériaux pleins, la cheville gonfle uniformément sur toute la zone d’expansion. Pour les maçonneries creuses alvéolaires, l’expansion s’étend sur plusieurs alvéoles. Dans les parpaings creux, l’expansion se fait par nouage, assurant un verrouillage mécanique à l’arrière de la paroi support.
Quelles sont les caractéristiques techniques principales à prendre en compte pour la mise en œuvre ?
Le diamètre de la cheville est de 8 mm pour une longueur de 80 mm, avec une vis en acier électrozingué de 6 mm de diamètre et 85 mm de longueur, à empreinte TORX 30. La distance minimale au bord est de 90 mm, l’entraxe minimum de 90 mm et l’épaisseur minimale du support est de 140 mm dans un béton C16/20.
Quelles sont les performances en charge de cette cheville ?
Les charges de service en traction sont de 120 daN en béton, 110 daN en maçonnerie pleine et 26 daN en maçonnerie creuse. En cisaillement, la résistance est de 320 daN en béton et maçonnerie pleine, et 26 daN en maçonnerie creuse.
Quelles normes et certifications garantissent la fiabilité de ce produit ?
Ce produit bénéficie d’un Agrément Technique Européen (ATE) conforme à l’ETAG 020, avec une résistance au feu FB90. Il est conforme aux normes EN 206-1:2000 pour le béton C16/20 et EN 771-1:2011 pour les maçonneries pleines et creuses.
Comment s’effectue la pose correcte de la cheville ?
La pose commence par un forage respectant la méthode ATE, suivi d’un dépoussiérage du trou. La cheville est introduite par légers coups de marteau à travers la pièce à fixer. La vis est vissée jusqu’au contact avec la bague plastique. La pose est correcte si la bague ne tourne pas et si la vis est immobilisée.
