50 chevilles longue expansion nylon - vis tf - acier zingué - Ø10x100mm - SCELL-IT - EX-91013410100
Référence : S344EX91013410100
Découvrez 50 chevilles longue expansion nylon - vis tf - acier zingué - Ø10x100mm - SCELL-IT - EX-91013410100 disponible à l'achat
- Excellente tenue dans divers matériaux, conforme à l'évaluation européenne.
- Fabriquée en nylon 100%, garantissant durabilité et résistance.
- Utilisation possible dans une large plage de températures (-40°C à +80°C).
- Type d'expansion adapté à chaque support pour une installation efficace.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

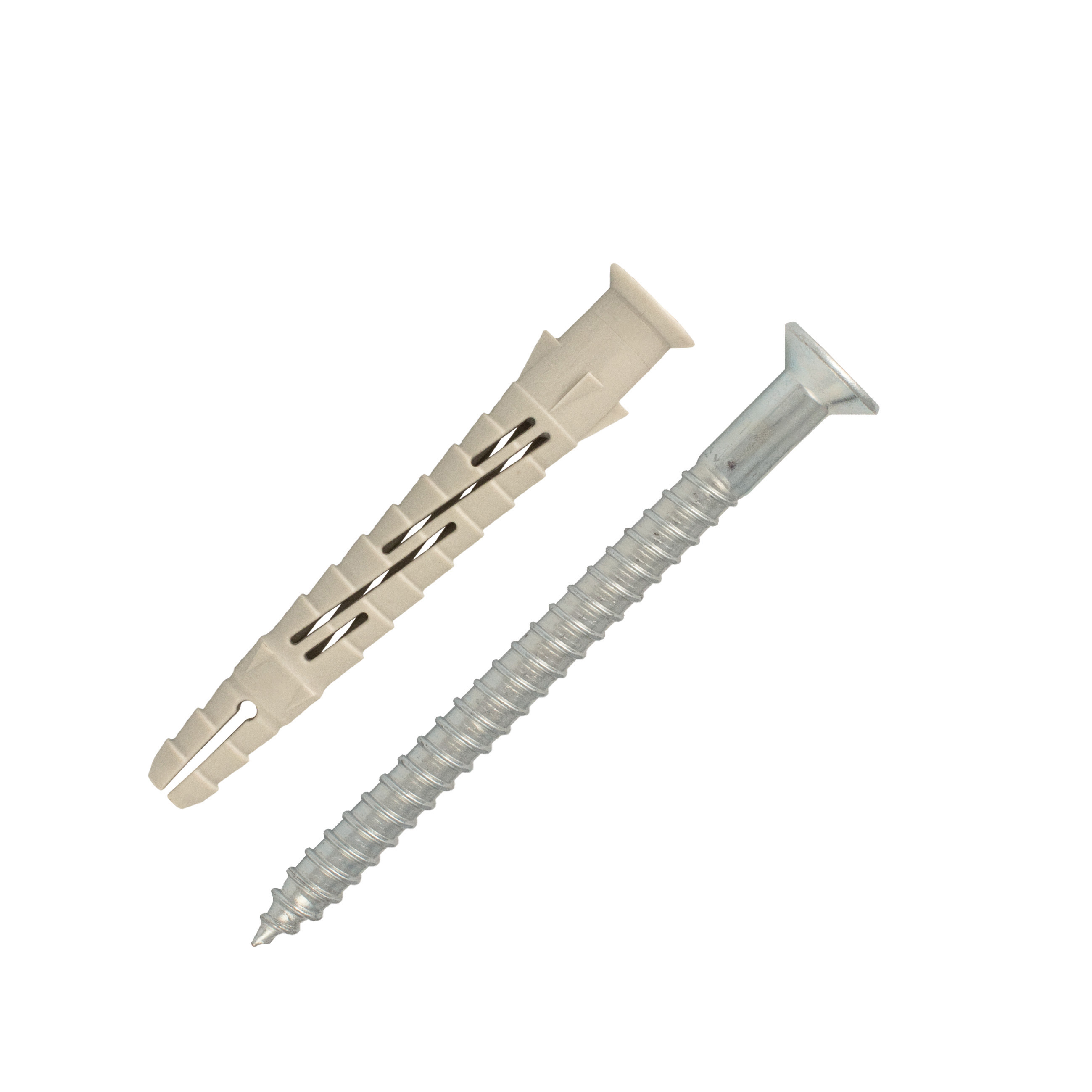

Les 50 chevilles longue expansion en nylon SCELL-IT, modèle EX-91013410100, sont conçues pour offrir une fixation fiable et performante dans divers matériaux de construction.
Fabriquées à 100 % en nylon (polyamide PA6), elles garantissent une excellente durabilité et une résistance adaptée à une plage de températures allant de -40°C à +80°C.
La vis associée est en acier zingué avec une tête fraisée à empreinte TORX 40, d’un diamètre de 7 mm et d’une longueur de 105 mm.
La technologie d’expansion de ces chevilles s’adapte spécifiquement au type de support : elle provoque un gonflement uniforme dans les matériaux pleins comme le béton et la maçonnerie pleine, une expansion en profondeur dans les maçonneries creuses alvéolaires (telles que la brique Porotherm), et un nouage par verrouillage de forme dans les parpaings creux.
Ces chevilles bénéficient d’un Agrément Technique Européen (ATE) conforme à la norme ETAG 020, attestant de leurs performances et de leur conformité aux exigences réglementaires.
Elles conviennent à une large gamme de matériaux supports, notamment béton, maçonnerie pleine, maçonnerie creuse alvéolaire et parpaing creux.
Les dimensions précises sont un diamètre de 10 mm pour une longueur de 100 mm.
Les tolérances et recommandations de perçage sont un diamètre de 10 mm, une profondeur de perçage de 110 mm, une épaisseur maximale à fixer de 30 mm, un entraxe minimal de 100 mm et une distance au bord minimale de 100 mm.
La mise en œuvre s’effectue en trois étapes : perçage du trou en respectant la méthode pour ne pas endommager l’armature, insertion de la cheville nylon par légers coups de marteau à travers la pièce à fixer, puis vissage de la vis jusqu’au contact avec la bague plastique.
La cheville est correctement posée lorsque la bague plastique ne tourne pas dans le trou et que la vis ne présente aucun jeu.
Pour les supports creux, il est essentiel de vérifier que l’expansion ou le nouage de la cheville se soit bien produit.
Les charges de service admissibles, calculées avec coefficients de sécurité, sont de 160 daN en traction et 440 daN en cisaillement pour le diamètre 10 mm dans le béton et les maçonneries pleines.
La résistance au feu est de 90 minutes (FB90) pour un diamètre de 10 mm dans le béton, avec une charge maximale jusqu’à 80 kg.
Ces chevilles sont adaptées à de nombreuses applications, telles que la fixation d’ossatures légères, de bardages rapportés, de fenêtres et de chevrons.
Le conditionnement comprend un lot de 50 chevilles avec vis tête fraisée en acier zingué.
Le stockage doit être réalisé dans des conditions normales, à l’abri de l’humidité et des températures extrêmes, afin de préserver les propriétés du nylon.
En résumé, cette cheville longue expansion nylon SCELL-IT allie robustesse, polyvalence et conformité aux normes européennes, garantissant une fixation fiable dans divers matériaux de construction.
Ces chevilles sont fabriquées en nylon 100 % (polyamide PA6), assurant une grande robustesse et une longue durée de vie, avec une plage d’utilisation allant de -40°C à +80°C. La vis associée est en acier zingué blanc, avec une empreinte TORX 40 facilitant le vissage.
Le système d’expansion est adapté au type de support :
- Gonflement uniforme dans les matériaux pleins (béton et maçonneries pleines) avec une profondeur d’ancrage effective de 70 mm.
- Expansion longue dans les maçonneries creuses alvéolaires (type brique Porotherm).
- Nouage (verrouillage de forme) dans les parpaings creux.
La cheville est mise en œuvre en réalisant un perçage précis sans endommager les armatures, suivi d’un dépoussiérage. La cheville est insérée à travers la pièce à fixer, puis la vis est vissée jusqu’à ce que la tête touche la bague plastique. La bonne pose est vérifiée lorsque la bague plastique ne tourne plus et que la vis ne bouge plus.
Cette gamme est conforme à la norme ETAG 020 et dispose d’une résistance au feu de 90 minutes (FB90) en Ø10 dans le béton, supportant une charge jusqu’à 80 kg.
Les dimensions et données techniques spécifiques pour le modèle Ø10x100 mm sont :
- Diamètre de perçage : 10 mm
- Profondeur de perçage : 110 mm
- Longueur de la cheville : 100 mm
- Épaisseur maximale à fixer : 30 mm
- Empreinte TORX 40
- Vis acier zingué de diamètre 7 mm et longueur 105 mm (référence G-L10100)
Les charges de service garanties sont :
- Traction : 160 daN en béton, 140 daN en maçonnerie pleine, 26 daN en maçonnerie creuse
- Cisaillement : 440 daN en béton et maçonnerie pleine, 26 daN en maçonnerie creuse
Les applications typiques incluent la fixation d’ossatures de bardage rapporté, de vêtures, de fenêtres et de chevrons. Cette cheville est adaptée aussi bien aux ossatures légères en bois ou métal qu’aux supports pleins ou creux.
En résumé, cette cheville longue expansion en nylon avec vis tête fraisée en acier zingué offre une solution robuste, polyvalente et certifiée pour des fixations durables dans divers matériaux de construction.
- matière cheville : nylon 100 % (polyamide PA6)
- matière vis : acier zingué
- type de vis : tête fraisée à empreinte TORX 40
- diamètre cheville : 10 mm
- longueur cheville : 100 mm
- longueur vis : 105 mm
- diamètre vis : 7 mm
- plage de températures d’utilisation : -40°C à +80°C
- type d’expansion adapté au support : gonflement uniforme dans matériaux pleins, expansion en profondeur dans maçonneries creuses alvéolaires, nouage par verrouillage de forme dans parpaings creux
- charge admissible en traction : 160 daN
- charge admissible en cisaillement : 440 daN
- résistance au feu : 90 minutes (FB90) pour Ø10 dans béton, charge maximale 80 kg
- agrément technique européen (ATE) conforme à la norme ETAG 020
- épaisseur maximale à fixer : 30 mm
- profondeur de perçage recommandée : 110 mm
- diamètre perçage recommandé : 10 mm
- entraxe minimal : 100 mm
- distance au bord minimale : 100 mm
- mise en œuvre : perçage, insertion de la cheville nylon par coups de marteau, vissage jusqu’au contact avec la bague plastique
- la cheville est correctement posée lorsque la bague plastique ne tourne pas et que la vis ne présente aucun jeu
- applications : fixation d’ossatures légères, bardages rapportés, fenêtres, chevrons
- marque : SCELL-IT
- référence fournisseur : EX-91013410100
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quels sont les matériaux compatibles avec cette cheville nylon longue expansion ?
Cette cheville est compatible avec le béton (C16/20 et supérieur selon EN 206-1 :2000), les maçonneries pleines (norme EN 771-1 :2011 type B), les maçonneries creuses alvéolaires comme la brique Porotherm, ainsi que les parpaings creux. Elle s’adapte à différents types de supports grâce à son système d’expansion spécifique.
Comment fonctionne le système d’expansion de la cheville selon le type de support ?
Dans les matériaux pleins, la cheville gonfle uniformément sur toute la zone d’expansion. Pour les maçonneries creuses alvéolaires, l’expansion s’étend sur plusieurs alvéoles. Dans les parpaings creux, la fixation se fait par nouage, c’est-à-dire un verrouillage de forme à l’arrière du support.
Quelles sont les conditions de mise en œuvre à respecter pour garantir la tenue de la cheville ?
Il faut forer le trou en respectant la méthode préconisée dans l’Agrément Technique Européen (ATE), sans endommager les armatures du béton, puis dépoussiérer le trou. La cheville nylon est introduite à travers la pièce à fixer, puis la vis est vissée jusqu’à ce que la tête touche la bague plastique. La cheville est bien posée si la bague ne tourne pas et que la vis est immobilisée.
Quelles sont les performances mécaniques de cette cheville en termes de charges admissibles ?
En béton C16/20, la charge de service en traction est de 160 daN et en cisaillement de 440 daN. Il est recommandé de respecter les distances minimales au bord (100 mm) et entre chevilles (100 mm) pour assurer la tenue mécanique.
Quelles normes et certifications garantissent la qualité et la sécurité de ce produit ?
La cheville bénéficie d’un Agrément Technique Européen (ATE) conforme à ETAG 020. Elle offre une résistance au feu de 90 minutes (FB90) en diamètre 10 mm dans le béton, garantissant la sécurité dans des conditions spécifiques d’utilisation.
Comment s’adapte cette cheville aux contraintes de température sur chantier ?
La cheville en nylon 100% est conçue pour une utilisation dans une plage de températures allant de -20°C à +40°C, assurant une bonne tenue même dans des conditions climatiques variées.
