50 chevilles longue expansion nylon - vis tf - INOX a4 - Ø10x100mm - SCELL-IT - A4-G-L10100-BC
Référence : S344A4GL10100BC
Découvrez 50 chevilles longue expansion nylon - vis tf - INOX a4 - Ø10x100mm - SCELL-IT - A4-G-L10100-BC disponible à l'achat
- Performante : excellente tenue dans tous les types de matériaux.
- Robuste : fabrication 100% nylon pour une longue durée de vie.
- Polyvalente : adaptée aux matériaux pleins et maçonneries creuses.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

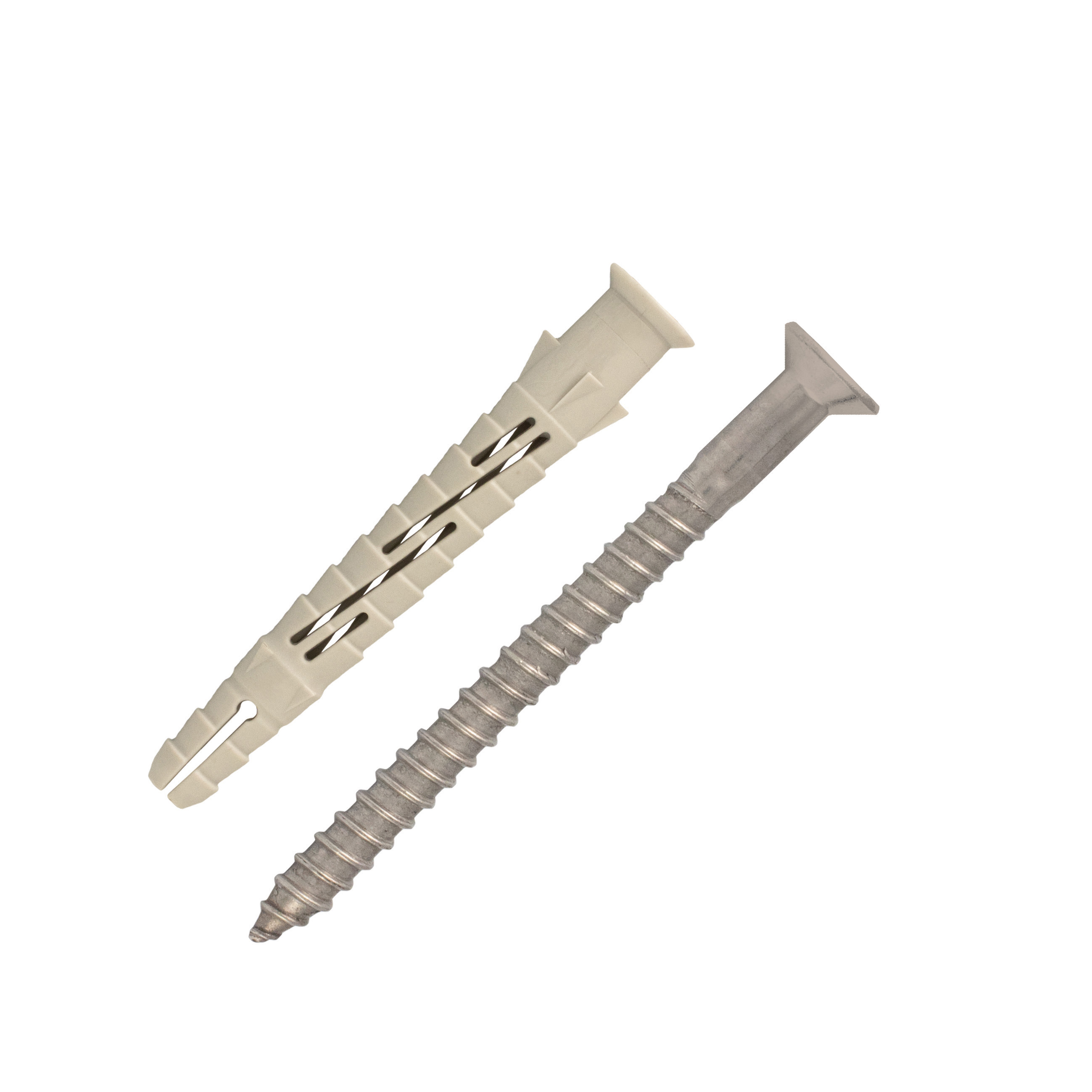

Les chevilles longue expansion en nylon SCELL-IT A4-G-L10100-BC sont des fixations robustes et performantes, conçues pour une large variété de matériaux supports.
Ces chevilles bénéficient d’une évaluation technique européenne (ETA) garantissant une excellente tenue dans le béton, les maçonneries pleines, les maçonneries creuses et les parpaings creux.
Fabriquées à 100 % en nylon (polyamide PA6), elles assurent une longue durée de vie et une utilisation possible dans des plages de températures allant de -40°C à +80°C.
Le système d’expansion s’adapte au type de matériau support : un gonflement uniforme avec une profondeur d’ancrage effective de 70 mm dans les matériaux pleins,
une expansion longue sur plusieurs alvéoles pour les maçonneries creuses alvéolaires (type brique Porotherm),
et un nouage par verrouillage de forme dans les parpaings creux.
La mise en œuvre nécessite un forage précis sans endommager l’armature du béton, suivi d’un dépoussiérage du trou.
La cheville est insérée à travers la pièce à fixer par de légers coups de marteau.
La vis spéciale en acier inoxydable A4, à tête fraisée de diamètre 10 mm et longueur 100 mm avec empreinte TORX 40, est vissée jusqu’au contact avec la bague plastique.
La pose est correcte lorsque la bague plastique ne tourne plus dans le trou et que la vis ne présente aucun jeu après vissage complet.
Ces chevilles conviennent parfaitement pour des applications telles que l’ossature de bardage rapporté, la fixation de fenêtres, de vêtures ou de chevrons.
Elles résistent au feu pendant 90 minutes (certification FB90) dans le béton pour une charge allant jusqu’à 80 kg.
Les caractéristiques techniques précises sont les suivantes :
- Diamètre de la cheville : 10 mm
- Longueur de la cheville : 100 mm
- Diamètre de perçage : 10 mm
- Profondeur de perçage : 110 mm
- Empreinte de la vis : TORX 40
- Vis inox A4 tête fraisée : 7 x 105 mm
- Charge de service en traction dans béton C16/20 : 160 daN
- Charge de service en cisaillement dans béton C16/20 : 440 daN
Les conditions d’utilisation recommandent un entraxe minimum de 100 mm, une distance au bord minimum de 100 mm et une épaisseur minimale du support de 140 mm.
Cette cheville est polyvalente et performante, assurant une fixation fiable dans une grande variété de matériaux pleins ou creux grâce à son système d’expansion adapté.
Elle est particulièrement recommandée pour des applications nécessitant une haute résistance mécanique et une durabilité dans le temps, avec une installation aisée grâce à l’empreinte TORX.
Elle est fabriquée à 100 % en nylon (polyamide PA6), offrant une grande robustesse et une longue durée de vie, avec une plage d’utilisation allant de -40°C à +80°C. La vis associée est en acier inoxydable A4, garantissant une excellente résistance à la corrosion. La version présentée est équipée d’une vis à tête fraisée avec empreinte TORX 40, facilitant un vissage aisé et sécurisé.
Le système d’expansion de la cheville s’adapte au type de support : un gonflement uniforme dans les matériaux pleins, une expansion en profondeur dans les maçonneries creuses alvéolaires (type brique Porotherm), et un nouage par verrouillage de forme dans les parpaings creux. Cette adaptation assure une fixation fiable et durable.
La cheville offre une résistance au feu de 90 minutes (FB90) pour un diamètre de 10 mm dans le béton, supportant une charge jusqu’à 80 kg. Elle est adaptée à divers usages, notamment pour la fixation d’ossatures de bardage rapporté, de fenêtres, de vêtures, de chevrons, ainsi que pour des ossatures légères en bois ou métal.
Les dimensions principales sont un diamètre de 10 mm et une longueur de 100 mm. La longueur de la vis est de 105 mm avec un diamètre de 7 mm. Les profondeurs de perçage recommandées sont de 110 mm avec un diamètre de perçage de 10 mm. Les distances minimales à respecter sont : 100 mm pour la distance au bord (cmin) et 100 mm pour l’entraxe minimal (smin), avec une épaisseur minimale du support (hmin) de 140 mm dans du béton C16/20 ou supérieur.
Les charges de service maximales sont de 160 daN en traction et 440 daN en cisaillement pour le diamètre 10 mm dans du béton. Ces valeurs sont calculées selon les coefficients partiels de sécurité et d’action conformes à l’ATE et à l’ETAG 014.
La mise en œuvre se fait en trois étapes : perçage du trou en respectant la méthode préconisée pour ne pas endommager l’armature du béton, insertion de la cheville nylon par légers coups de marteau, puis vissage de la vis spéciale jusqu’au contact avec la bague plastique. La fixation est correcte lorsque la bague plastique ne tourne plus et que la vis ne présente plus de jeu.
Cette cheville offre ainsi une solution fiable, durable et adaptée à une large gamme de supports et d’applications, combinant la résistance mécanique, la facilité de pose et la durabilité grâce à ses matériaux et certifications.
- matériau cheville : nylon (polyamide PA6)
- matériau vis : acier inoxydable A4
- diamètre cheville : 10 mm
- longueur cheville : 100 mm
- diamètre de perçage : 10 mm
- profondeur de perçage : 110 mm
- empreinte vis : TORX 40
- vis tête fraisée inox A4 : 7 x 105 mm
- charge de service en traction dans béton C16/20 : 160 daN
- charge de service en cisaillement dans béton C16/20 : 440 daN
- température d'utilisation : de -40°C à +80°C
- profondeur d’ancrage effective : 70 mm dans matériaux pleins
- résistance au feu : 90 minutes (certification FB90) dans le béton pour une charge jusqu’à 80 kg
- entraxe minimum recommandé : 100 mm
- distance au bord minimum recommandée : 100 mm
- épaisseur minimale du support : 140 mm
- marque : SCELL-IT
- référence fournisseur : A4-G-L10100-BC
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
