50 chevilles longue expansion nylon - vis tf - INOX a4 - Ø10x80mm - SCELL-IT - A4-G-L10080-BC
Référence : S344A4GL10080BC
Découvrez 50 chevilles longue expansion nylon - vis tf - INOX a4 - Ø10x80mm - SCELL-IT - A4-G-L10080-BC disponible à l'achat
- Performante avec une excellente tenue dans divers matériaux
- Robuste, fabriquée en nylon pour une durabilité accrue
- Utilisable dans une large plage de températures, de -40°C à +80°C
- Polyvalente, adaptée aux matériaux pleins et creux
- Idéale pour des applications variées en construction et bricolage
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Cette gamme de chevilles longue expansion en nylon est conçue pour offrir performance, robustesse et polyvalence dans diverses applications de fixation.
La cheville est fabriquée en nylon 100 % (polyamide PA6), garantissant une longue durée de vie et une résistance optimale, utilisable dans une plage de températures allant de -40°C à +80°C.
Elle bénéficie d’une évaluation technique européenne (ATE) conforme à la norme ETAG 020, assurant une excellente tenue dans tous types de matériaux, y compris le béton, les maçonneries pleines, les maçonneries creuses, le béton cellulaire et la pierre naturelle dense.
Le principe de fonctionnement s’adapte au type de support :
- dans les matériaux pleins, la cheville réalise un gonflement uniforme sur toute la zone d’expansion avec une profondeur d’ancrage (hef) de 70 mm, assurant une fixation solide ;
- dans les maçonneries creuses alvéolaires, elle s’étend sur plusieurs alvéoles pour une meilleure prise ;
- dans les parpaings creux, l’expansion se fait par nouage, c’est-à-dire un verrouillage de forme à l’arrière de la paroi support.

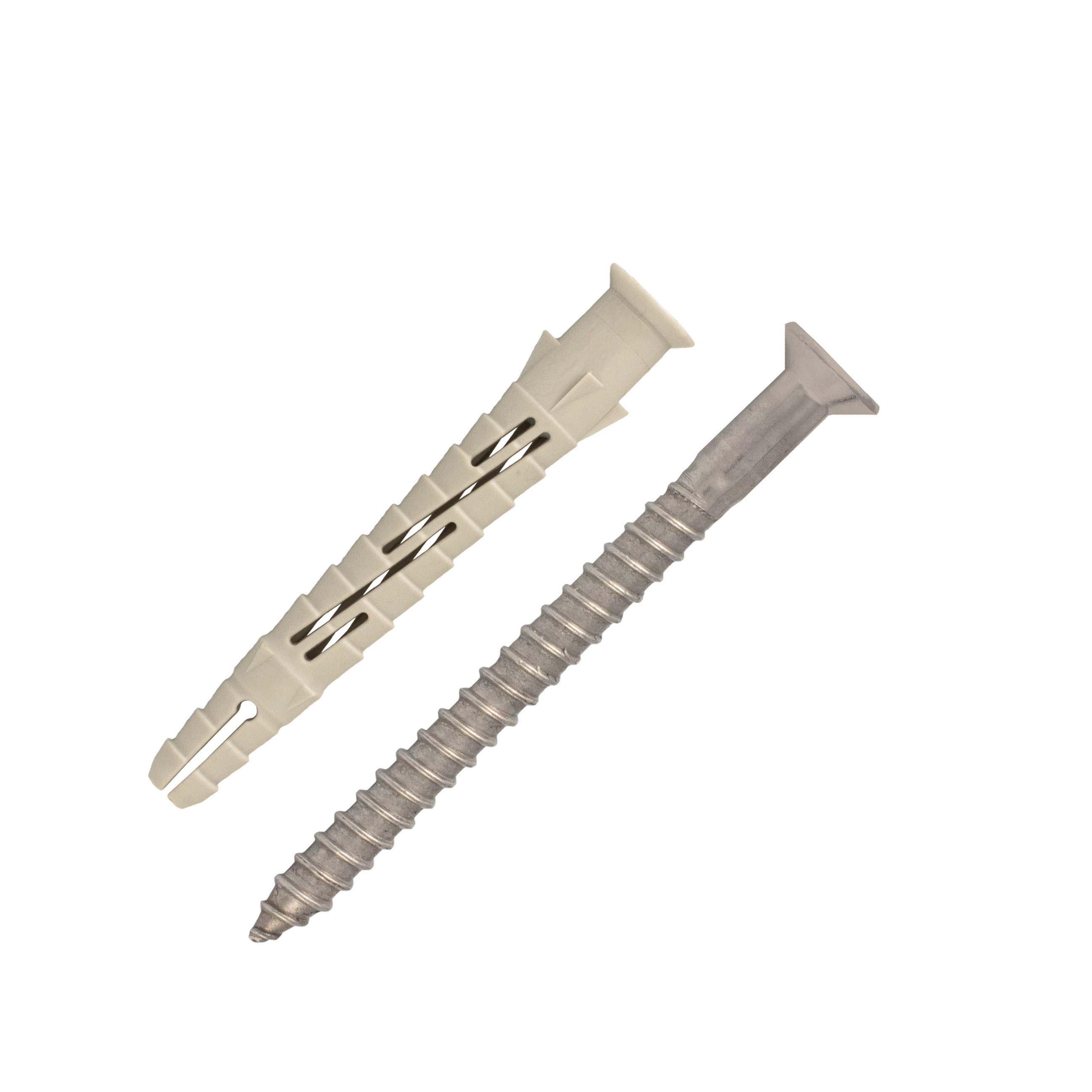

La cheville est livrée avec une vis en acier inoxydable A4, tête fraisée, avec empreinte TORX 40 pour un vissage aisé et sécurisé.
Elle est disponible en diamètre 10 mm et longueur 80 mm (référence A4-G-L10080-BC).
Les caractéristiques techniques précises sont les suivantes :
- diamètre de perçage de 10 mm ;
- profondeur de perçage de 90 mm ;
- longueur de la vis de 85 mm avec un diamètre de 7 mm ;
- charge maximale en traction jusqu’à 320 daN en béton ;
- charge maximale en cisaillement jusqu’à 440 daN en béton.
La cheville est adaptée à de nombreuses applications en construction et bricolage, notamment pour la fixation d’ossatures légères, bardages rapportés, fenêtres, vêtures, vêtages et chevrons.
La mise en œuvre requiert un perçage précis sans endommager l’armature du béton, suivi d’un dépoussiérage rigoureux du trou.
La cheville est insérée par légers coups de marteau à travers la pièce à fixer, puis la vis est vissée jusqu’à ce que la tête touche la bague plastique.
La pose est correcte lorsque la bague plastique ne tourne plus et que la vis est bien bloquée.
Cette cheville nylon longue expansion offre une résistance au feu de 90 minutes (FB90) en Ø10 dans le béton pour une charge jusqu’à 80 kg.
Elle se distingue par sa robustesse, sa durabilité, son adaptabilité aux différents types de supports et sa facilité d’installation, ce qui en fait un produit polyvalent et fiable pour des fixations durables.
Elle est utilisable dans une large plage de températures, de -40°C à +80°C, et bénéficie d’une excellente tenue dans divers matériaux, grâce à son expansion adaptée au support.
La vis en inox A4 assure une bonne résistance à la corrosion et un vissage sécurisé avec empreinte TORX 40.
Les dimensions et tolérances sont conformes aux normes européennes, avec un perçage de 10 mm et une profondeur de 90 mm.
Les charges de service sont calculées avec un coefficient de sécurité, offrant jusqu’à 320 daN en traction et 440 daN en cisaillement sur béton C16/20.
Les conditions d’installation recommandent un nettoyage rigoureux du trou avant pose pour garantir la performance optimale de la fixation.
Cette cheville est conditionnée en lot de 50 pièces, prête à être utilisée dans des projets professionnels ou de bricolage exigeant fiabilité et durabilité.
La cheville est associée à une vis en acier inoxydable A4 (version A4-G-L) à tête fraisée, avec une empreinte TORX 40 pour un vissage aisé. Elle est utilisable dans une plage de températures de -20°C à +40°C, avec une excellente résistance au feu (90 minutes FB90) pour un diamètre de 10 mm dans le béton, supportant une charge jusqu’à 80 kg.
Les dimensions de la cheville sont de Ø10 mm pour une longueur de 80 mm, avec une longueur de vis de 85 mm (7 x 85 mm). Les caractéristiques de mise en œuvre précisent un perçage à 10 mm de diamètre, avec une profondeur minimale de 90 mm dans le support. Les distances minimales à respecter sont 100 mm pour la distance au bord (cmin), 100 mm pour l’entraxe minimal (smin) et une épaisseur minimale du support (hmin) de 140 mm dans le béton C16/20.
Les charges de service admissibles sont de 160 daN en traction et 440 daN en cisaillement pour le diamètre 10 mm dans les matériaux pleins. Ces valeurs intègrent les coefficients de sécurité conformément à l’ATE et à l’ETAG 014.
La mise en œuvre s’effectue en trois étapes : perçage du trou sans endommager l’armature, insertion de la cheville nylon par léger coup de marteau, puis vissage de la vis jusqu’au contact avec la bague plastique. La bonne pose est vérifiée lorsque la bague plastique ne tourne plus et que la vis est immobilisée. Dans le cas des supports creux, il faut s’assurer que l’expansion ou le nouage s’est bien réalisé.
Cette cheville est particulièrement adaptée pour la fixation d’ossatures légères en bois ou métal, bardages rapportés, vêtures, fenêtres et chevrons, offrant robustesse, durabilité et polyvalence dans de multiples applications de construction et rénovation.
- matériau cheville : nylon 100 % (polyamide PA6)
- matériau vis : acier inoxydable A4
- diamètre cheville : 10 mm
- longueur cheville : 80 mm
- diamètre perçage : 10 mm
- profondeur perçage : 90 mm
- longueur vis : 85 mm
- diamètre vis : 7 mm
- empreinte vis : TORX 40
- température d’utilisation : de -40°C à +80°C
- charge maximale en traction : 320 daN en béton C16/20
- charge maximale en cisaillement : 440 daN en béton C16/20
- profondeur d’ancrage (hef) : 70 mm
- résistance au feu : 90 minutes (FB90) en Ø10 dans le béton pour une charge jusqu’à 80 kg
- agrément technique européen : ATE conforme à la norme ETAG 020
- adaptée aux matériaux pleins (béton, maçonneries pleines), maçonneries creuses alvéolaires et parpaings creux
- fonctionnement adapté au support : gonflement uniforme dans matériaux pleins, expansion sur plusieurs alvéoles dans maçonneries creuses, nouage dans parpaings creux
- mise en œuvre : perçage précis, dépoussiérage, insertion par léger coup de marteau, vissage jusqu’à contact tête vis avec bague plastique
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quelles sont les caractéristiques principales de cette cheville nylon longue expansion ?
Cette cheville est fabriquée en nylon 100% polyamide PA6, avec une vis en acier inoxydable A4. Elle bénéficie d’un Agrément Technique Européen (ETA ETAG 020) garantissant sa tenue dans le béton, maçonneries pleines et creuses, béton cellulaire et pierre naturelle dense. Elle résiste au feu pendant 90 minutes (FB90) en diamètre 10 mm pour une charge jusqu’à 80 kg.
Comment fonctionne le système d’expansion de la cheville selon le type de matériau support ?
Le type d’expansion s’adapte au support : dans les matériaux pleins, la cheville gonfle uniformément sur toute la zone d’expansion ; dans les maçonneries creuses alvéolaires, elle s’étend sur plusieurs alvéoles ; dans les parpaings creux, elle assure un nouage (verrouillage de forme) à l’arrière de la paroi support.
Quelles sont les conditions d’utilisation recommandées pour cette cheville ?
La cheville peut être utilisée dans une plage de températures de -20°C à +40°C. Il est important de respecter les méthodes de perçage et de pose préconisées dans l’agrément technique européen, notamment le dépoussiérage du trou avant pose. Pour les supports creux, il faut vérifier que l’expansion ou le nouage ont bien eu lieu.
Quelles sont les performances de charge de cette cheville ?
En traction, la cheville supporte jusqu’à 160 daN dans le béton, 140 daN en maçonnerie pleine et 26 daN en maçonnerie creuse. En cisaillement, les valeurs sont de 440 daN pour le béton et la maçonnerie pleine, et 26 daN pour la maçonnerie creuse. Ces valeurs sont calculées selon l’ETA avec coefficients de sécurité.
Quels sont les critères techniques à respecter pour garantir une pose conforme et sécurisée ?
Il faut respecter une profondeur de perçage de 90 mm, une distance minimale au bord de 100 mm et un entraxe minimum de 100 mm pour le diamètre 10 mm. L’épaisseur minimale du support doit être de 140 mm pour un béton C16/20 ou supérieur. La cheville est correctement posée lorsque la bague plastique ne tourne pas et que la vis est immobilisée.
