50 chevilles longue expansion nylon - vis th - Ø10x100mm - SCELL-IT - G-LH10100-BC
Référence : S344GLH10100BC
Découvrez 50 chevilles longue expansion nylon - vis th - Ø10x100mm - SCELL-IT - G-LH10100-BC disponible à l'achat
- Performance garantie grâce à une évaluation technique européenne.
- Fabrication 100% nylon pour une durabilité exceptionnelle.
- Utilisation possible dans une large plage de températures.
- Adoption de types d'expansion adaptés aux divers matériaux.
- Idéale pour les matériaux pleins et maçonneries creuses.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

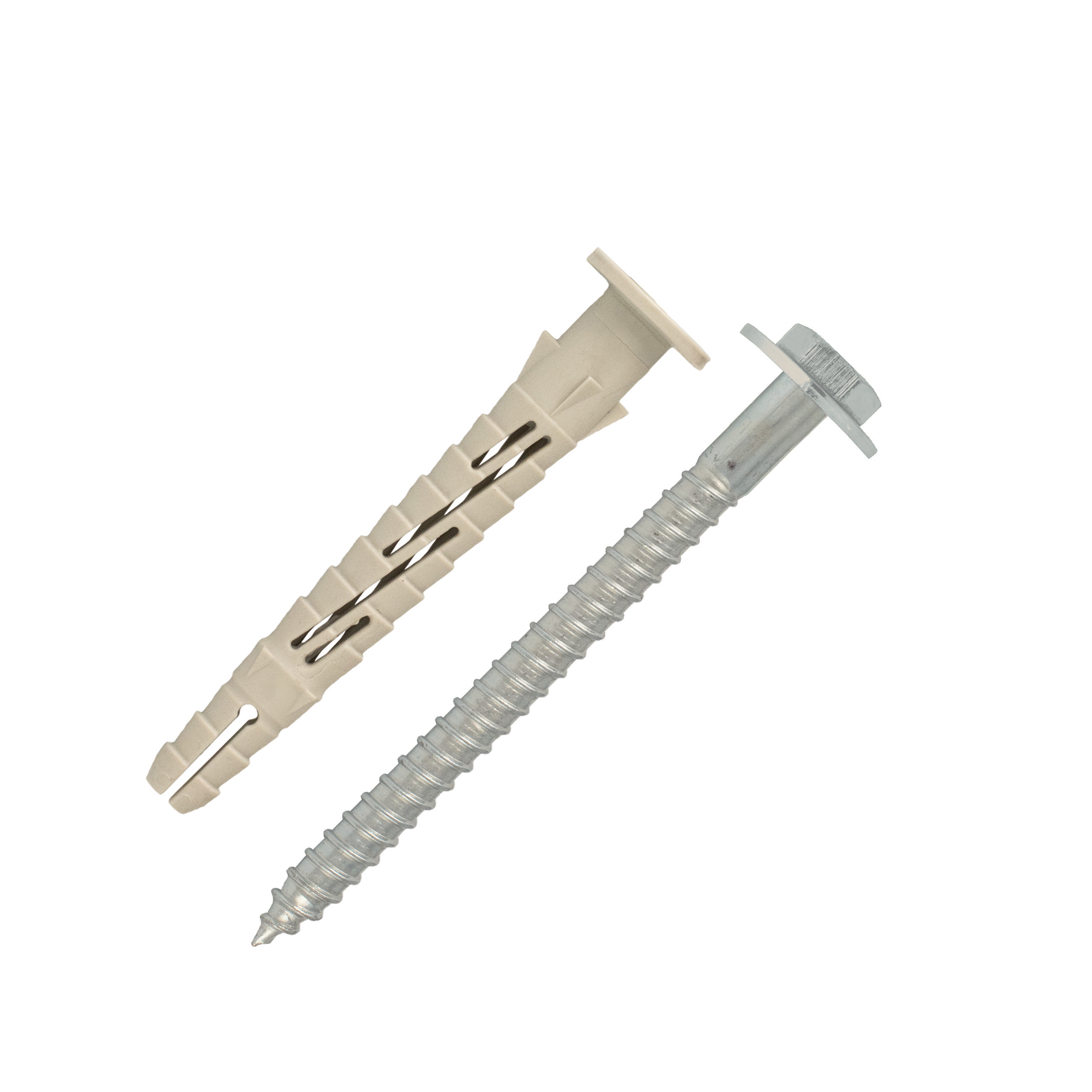

Les 50 chevilles longue expansion en nylon avec vis tête hexagonale à embase, modèle SCELL-IT G-LH10100-BC, constituent une solution performante et polyvalente pour le scellement dans divers matériaux de construction.
Ces chevilles bénéficient d’une évaluation technique européenne (ETAG 020) qui garantit une excellente tenue dans tous types de supports, notamment le béton, les maçonneries pleines, les maçonneries creuses alvéolaires ainsi que le parpaing creux.
Fabriquées à 100 % en nylon (polyamide PA6), elles assurent robustesse et longue durée de vie, avec une plage d’utilisation de -40°C à +80°C.
La cheville adapte son type d’expansion selon le matériau support : un gonflement uniforme dans les matériaux pleins, une expansion en profondeur sur plusieurs alvéoles pour les maçonneries creuses alvéolaires, et un nouage (verrouillage de forme) dans les parpaings creux.
La vis est en acier électrozingué blanc, avec empreinte TORX 40, facilitant un vissage aisé et sécurisé.
La version proposée correspond à une cheville de diamètre 10 mm et longueur 100 mm, avec une longueur de vis de 105 mm.
Le perçage doit être réalisé à 10 mm de diamètre pour une profondeur de 110 mm.
La cheville convient pour des épaisseurs à fixer jusqu’à 30 mm, avec un entraxe minimum de 100 mm et une distance au bord minimum de 100 mm dans un béton C16/20.
Les charges de service maximales admissibles sont de 160 daN en traction et 440 daN en cisaillement dans le béton et les maçonneries pleines, avec des valeurs adaptées pour les maçonneries creuses.
Cette cheville est également certifiée pour une résistance au feu de 90 minutes (FB90) dans le béton avec un diamètre de 10 mm, supportant une charge jusqu’à 80 kg.
Les applications typiques incluent la fixation d’ossatures légères en bois ou métal, bardages rapportés, fenêtres, chevrons, vêtures et vêtages.
La mise en œuvre se fait en trois étapes : le perçage du trou sans endommager l’armature, l’insertion de la cheville par légers coups de marteau, puis le vissage jusqu’au contact de la tête de vis avec la bague plastique.
La bonne pose est confirmée lorsque la bague plastique ne tourne plus et que la vis est solidement bloquée.
Cette cheville offre ainsi une solution fiable, durable et polyvalente pour les fixations dans une large gamme de matériaux de construction, avec des performances garanties par des normes européennes strictes.
Fabriquée à 100 % en nylon (polyamide PA6), cette cheville assure une grande robustesse et une longue durée de vie avec une plage d’utilisation de -40°C à +80°C. Son système d'expansion s’adapte au type de support : gonflement uniforme dans les matériaux pleins (hef = 70 mm), expansion en profondeur dans les maçonneries creuses alvéolaires (type brique Porotherm) et nouage (verrouillage de forme) dans les parpaings creux.
La cheville est associée à une vis en acier électrozingué blanc, à tête hexagonale à embase, avec un vissage facilité grâce à une empreinte TORX 40. Elle est disponible en différentes longueurs, ici avec une vis de 105 mm adaptée à une épaisseur à fixer de 30 mm.
Les charges de service en traction et cisaillement sont élevées : jusqu’à 160 daN en traction et 440 daN en cisaillement pour le diamètre 10 mm dans le béton C16/20 et maçonneries pleines, avec des valeurs adaptées aux maçonneries creuses et alvéolaires également.
La mise en œuvre comprend un perçage précis sans endommager l’armature du béton, un dépoussiérage du trou, puis l’insertion de la cheville par légers coups de marteau. La vis est vissée jusqu’à ce que la tête touche la bague plastique, assurant une fixation sans rotation de la cheville. Pour les supports creux, il est essentiel de vérifier l’expansion ou le nouage complet de la cheville.
Cette cheville est conforme aux normes européennes, certifiée FB90 pour une résistance au feu de 90 minutes en Ø10 dans le béton, supportant des charges allant jusqu’à 80 kg.
Applications typiques : fixation d’ossatures légères en bois ou métal, bardages rapportés, fenêtres, chevrons, vêtures et vêtages.
Dimensions et caractéristiques techniques principales :
- Diamètre cheville : 10 mm
- Longueur cheville : 100 mm
- Épaisseur à fixer : 30 mm
- Ø perçage : 10 mm
- Profondeur de perçage : 110 mm
- Longueur vis : 105 mm
- Clé : 13 mm
- Empreinte : TORX 40
Cette cheville allie performance, robustesse et polyvalence pour des fixations durables dans une large gamme de matériaux.
- matière cheville : nylon 100% (polyamide PA6)
- matière vis : acier électrozingué blanc
- diamètre cheville : 10 mm
- longueur cheville : 100 mm
- longueur vis : 105 mm
- épaisseur à fixer : 30 mm
- diamètre perçage : 10 mm
- profondeur perçage : 110 mm
- empreinte vis : TORX 40
- ouverture de clé : 13 mm
- charge de service en traction dans béton et maçonneries pleines : 160 daN
- charge de service en cisaillement dans béton et maçonneries pleines : 440 daN
- plage d’utilisation en température : -40°C à +80°C
- résistance au feu : 90 minutes (FB90) en béton pour charge jusqu’à 80 kg
- type d’expansion adapté selon matériau support : gonflement uniforme pour matériaux pleins, expansion en profondeur pour maçonneries creuses alvéolaires, nouage pour parpaings creux
- référence fournisseur : G-LH10100-BC
- marque : SCELL-IT
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quels matériaux peut-on fixer avec la cheville nylon longue expansion SCELL-IT G-LH10100-BC ?
Cette cheville est adaptée pour le béton (≥ C16/20), les maçonneries pleines et creuses, y compris les parpaings creux et briques creuses alvéolaires, ainsi que le béton cellulaire et la pierre naturelle à structure dense (avec essais in situ recommandés).
Comment fonctionne le principe d’expansion de cette cheville selon le type de support ?
Le principe d’expansion s’adapte au support : gonflement uniforme dans les matériaux pleins, expansion en profondeur sur plusieurs alvéoles dans les maçonneries creuses alvéolaires, et nouage (verrouillage de forme) dans les parpaings creux.
Quelles sont les conditions minimales d’installation dans le béton pour garantir la tenue ?
Il faut respecter une épaisseur minimale du support de 140 mm, une distance au bord minimale de 100 mm et un entraxe minimal de 100 mm, conformément aux données techniques et à l’évaluation technique européenne (ETA).
Quelles sont les performances en charges de service de cette cheville ?
En traction, la cheville supporte jusqu’à 160 daN en béton, 140 daN en maçonnerie pleine et 26 daN en maçonnerie creuse. En cisaillement, elle résiste à 440 daN en béton et maçonnerie pleine, et 26 daN en maçonnerie creuse.
Comment s’effectue la mise en œuvre de la cheville SCELL-IT G-LH10100-BC ?
Le trou doit être foré selon les dimensions recommandées sans endommager l’armature, puis dépoussiéré. La cheville nylon est insérée à travers la pièce à fixer par de légers coups de marteau. La vis spéciale est vissée jusqu’à ce que la tête touche la bague plastique, qui ne doit pas tourner, et la vis ne doit présenter aucun jeu.
Quelle est la plage de température d’utilisation de cette cheville ?
La cheville nylon est conçue pour une utilisation de -20°C à +40°C, garantissant une bonne tenue dans diverses conditions climatiques.
Quelles sont les caractéristiques techniques de la vis associée à cette cheville ?
La vis est en acier électrozingué blanc, avec une tête hexagonale à embase et une empreinte TORX 40, facilitant un vissage aisé et une fixation sécurisée.
