50 chevilles longue expansion nylon - vis th - Ø10x80mm - SCELL-IT - EX-91014410080
Référence : S344EX91014410080
Découvrez 50 chevilles longue expansion nylon - vis th - Ø10x80mm - SCELL-IT - EX-91014410080 disponible à l'achat
- Performante avec évaluation technique européenne pour une tenue optimale
- 100% nylon pour une longue durée de vie, résiste de -40°C à +80°C
- Polyvalente, adaptée à différents types de supports et matériaux
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

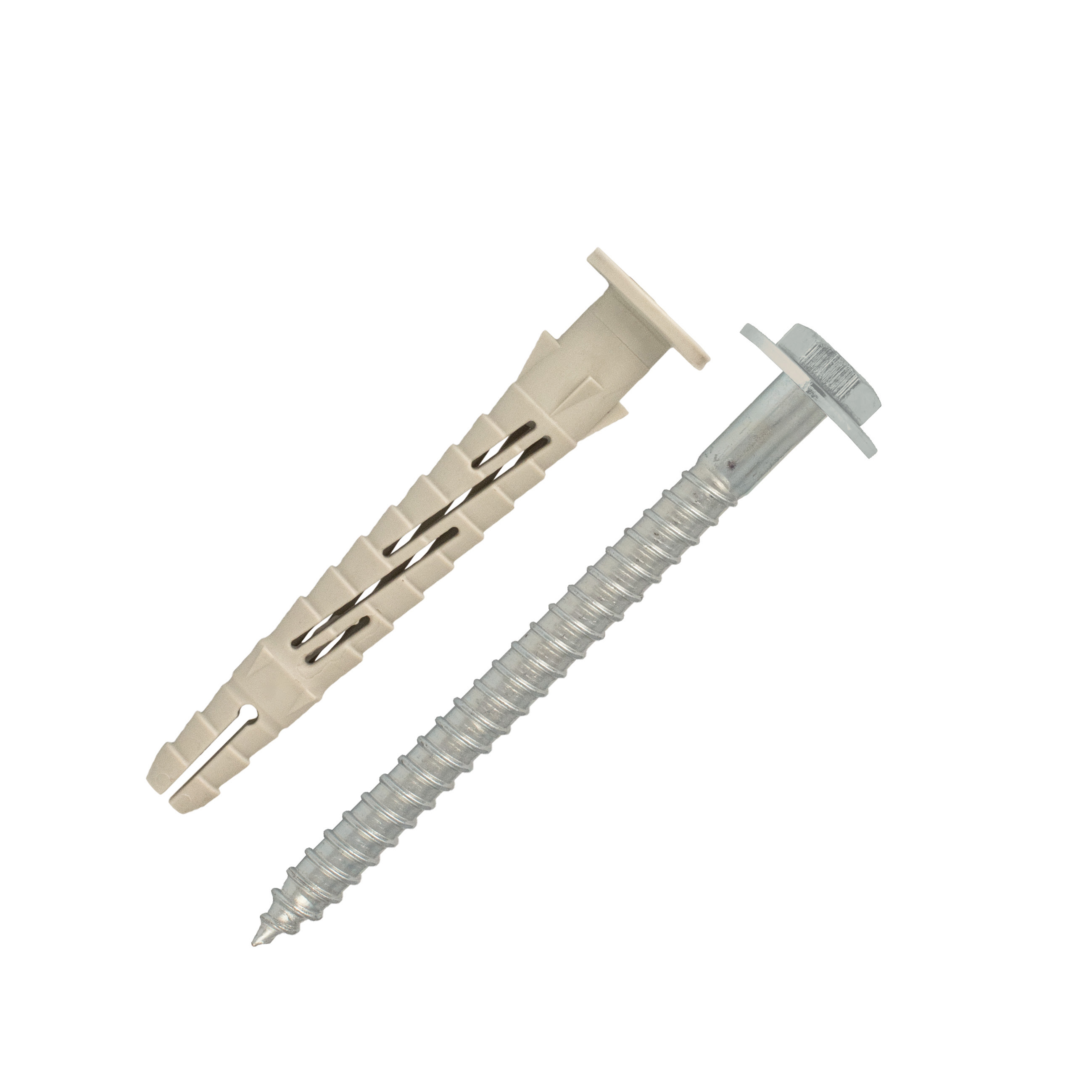

Les 50 chevilles longue expansion en nylon avec vis tête hexagonale à embase Ø10x80 mm de la gamme SCELL-IT offrent une solution performante, robuste et polyvalente pour la fixation dans divers matériaux.
Ces chevilles bénéficient d’une évaluation technique européenne (ETE) garantissant une excellente tenue dans tous types de supports tels que le béton, la maçonnerie pleine, la maçonnerie creuse alvéolaire et le parpaing creux.
Fabriquées à 100 % en nylon (polyamide PA6), elles assurent une longue durée de vie et peuvent être utilisées dans une plage de températures allant de -40°C à +80°C.
Leur système d’expansion s’adapte au type de support : un gonflement uniforme dans les matériaux pleins, une expansion en profondeur dans les maçonneries creuses alvéolaires, et un nouage (verrouillage de forme) dans les parpaings creux.
La cheville est accompagnée d’une vis en acier électro-zingué blanc, avec une empreinte TORX 40 facilitant le vissage.
Elle résiste au feu pendant 90 minutes (certification FB90) en diamètre 10 mm dans le béton, supportant des charges allant jusqu’à 80 kg.
Les dimensions techniques de la cheville Ø10x80 mm sont les suivantes : longueur de 80 mm, diamètre de perçage 10 mm, profondeur de perçage 90 mm, épaisseur minimale à fixer 10 mm, et longueur de vis de 85 mm.
Les distances minimales à respecter pour l’installation sont 100 mm pour l’entraxe (smin) et 90 mm pour la distance au bord (cmin).
La mise en œuvre doit respecter un perçage précis sans endommager l’armature du béton, suivi d’un dépoussiérage du trou.
La cheville est insérée par de légers coups de marteau à travers la pièce à fixer, puis la vis est vissée jusqu’à contact avec la bague plastique.
Une fixation correcte est obtenue lorsque la bague plastique ne tourne plus dans le trou et que la vis est solidement bloquée.
Pour les supports creux, il est important de vérifier que l’expansion ou le nouage de la cheville a bien eu lieu.
Cette cheville est adaptée à un large champ d’applications, notamment pour fixer des ossatures légères en bois ou métal, des bardages rapportés, des fenêtres et des chevrons.
Elle est compatible avec des matériaux pleins, maçonneries pleines, maçonneries creuses alvéolaires et parpaings creux.
Les charges de service admissibles sont les suivantes : en traction, jusqu’à 160 daN dans le béton et 140 daN dans la maçonnerie pleine pour le diamètre 10 mm ; en cisaillement, jusqu’à 440 daN dans le béton et la maçonnerie pleine.
Cette cheville est conditionnée en lot de 50 unités, ce qui facilite son stockage et son approvisionnement sur chantier.
Sa composition 100 % nylon garantit une excellente résistance à l’usure et aux conditions climatiques, assurant une fixation durable et fiable.
En résumé, la cheville longue expansion nylon SCELL-IT Ø10x80 mm avec vis tête hexagonale à embase est un produit technique de haute performance, polyvalent et durable, répondant aux exigences des normes européennes pour la fixation dans différents matériaux de construction.
Cette cheville est fabriquée en nylon 100 % (polyamide PA6), assurant une grande robustesse et une longue durée de vie avec une plage d’utilisation de -40°C à +80°C. Elle est conçue avec une vis en acier électrozingué blanc à tête hexagonale à embase, équipée d’une empreinte TORX 40 pour un vissage aisé.
Le système d’expansion s’adapte au type de support :
- Gonflement uniforme dans les matériaux pleins (hef = 70 mm),
- Expansion en profondeur dans les maçonneries creuses alvéolaires,
- Nouage par verrouillage de forme dans les parpaings creux.
La cheville est adaptée à des applications variées telles que la fixation d’ossatures légères en bois ou métal, bardages rapportés, vêtures, fenêtres et chevrons. Elle est certifiée pour une résistance au feu de 90 minutes (FB90) en Ø10 dans le béton, avec une capacité de charge jusqu’à 80 kg.
Les dimensions techniques pour le modèle Ø10x80 mm sont les suivantes : diamètre de perçage 10 mm, profondeur de perçage 90 mm, longueur de vis 85 mm, épaisseur maximale à fixer 10 mm, ouverture de clé 13 mm. La cheville nécessite une profondeur minimale du support de 100 mm, un entraxe minimum de 100 mm et une distance au bord minimum de 100 mm dans le béton de classe C16/20 ou supérieur.
Les charges de service maximales sont de 160 daN en traction et 440 daN en cisaillement dans le béton, avec des valeurs adaptées aux maçonneries pleines et creuses.
La mise en œuvre comprend le perçage du trou sans endommager l’armature, le dépoussiérage, l’insertion de la cheville par légers coups de marteau, puis le vissage jusqu’au contact de la tête de vis avec la bague plastique, garantissant une fixation sécurisée sans rotation de la cheville.
Cette cheville offre ainsi une solution fiable, durable et polyvalente pour des fixations solides dans une large gamme de matériaux de construction.
- matière cheville : nylon 100 % (polyamide PA6)
- matière vis : acier électro-zingué blanc
- diamètre cheville : 10 mm
- longueur cheville : 80 mm
- diamètre perçage : 10 mm
- profondeur perçage : 90 mm
- épaisseur minimale à fixer : 10 mm
- longueur vis : 85 mm
- empreinte vis : TORX 40
- ouverture de clé : 13 mm
- résistance au feu : 90 minutes (certification FB90) en béton
- température d'utilisation : de -40°C à +80°C
- charge admissible en traction : 160 daN dans le béton, 140 daN dans la maçonnerie pleine
- charge admissible en cisaillement : 440 daN dans le béton et la maçonnerie pleine
- distance minimale entraxe (smin) : 100 mm
- distance minimale au bord (cmin) : 90 mm
- longueur d’ancrage effective (hef) : 70 mm
- compatible avec supports : béton, maçonnerie pleine, maçonnerie creuse alvéolaire, parpaing creux
- vissage facilité par empreinte TORX 40
- référence fournisseur : EX-91014410080
- marque : SCELL-IT
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quelles sont les spécificités techniques de cette cheville longue expansion en nylon ?
La cheville est en nylon 100 % (polyamide PA6) avec une vis en acier électrozingué blanc, tête hexagonale à embase et empreinte TORX 40. Elle mesure Ø10 mm de diamètre et 80 mm de longueur, avec une profondeur de perçage de 90 mm. Elle supporte des charges en traction jusqu’à 160 daN en béton et 140 daN en maçonnerie pleine.
Comment se réalise la mise en œuvre de cette cheville selon le type de support ?
Le perçage doit respecter les distances minimales et éviter d’endommager l’armature du béton. Après dépoussiérage, la cheville est insérée par légers coups de marteau. Le vissage s’effectue jusqu’au contact de la tête de vis avec la bague plastique, qui ne doit pas tourner. L’expansion varie : gonflement uniforme dans les matériaux pleins, expansion profonde dans les maçonneries creuses, et nouage dans les parpaings creux.
Quels sont les matériaux compatibles avec cette cheville et ses limites d’utilisation ?
Elle est adaptée au béton, maçonneries pleines, maçonneries creuses alvéolaires, parpaings creux, ainsi qu’au béton cellulaire et à la pierre naturelle dense (avec essais in situ recommandés). La charge maximale en traction varie selon le matériau, avec des valeurs plus faibles en maçonnerie creuse.
Quelles sont les normes et certifications qui garantissent la sécurité et la performance de cette cheville ?
Cette cheville bénéficie d’un Agrément Technique Européen (ATE) conforme à l’ETAG 020 et d’une résistance au feu FB90 pendant 90 minutes en diamètre 10 mm dans le béton. Les charges de service tiennent compte des coefficients partiels de sécurité et d’action conformément aux normes en vigueur.
Quels critères techniques doivent être vérifiés pour assurer une fixation fiable avec cette cheville ?
Il est essentiel de respecter la distance minimale au bord (100 mm), l’entraxe minimal (100 mm), et l’épaisseur minimale du support (140 mm dans béton ≥ C16/20). Le trou doit être correctement dépoussiéré avant pose et l’expansion complète de la cheville dans les supports creux doit être vérifiée pour garantir la tenue.
