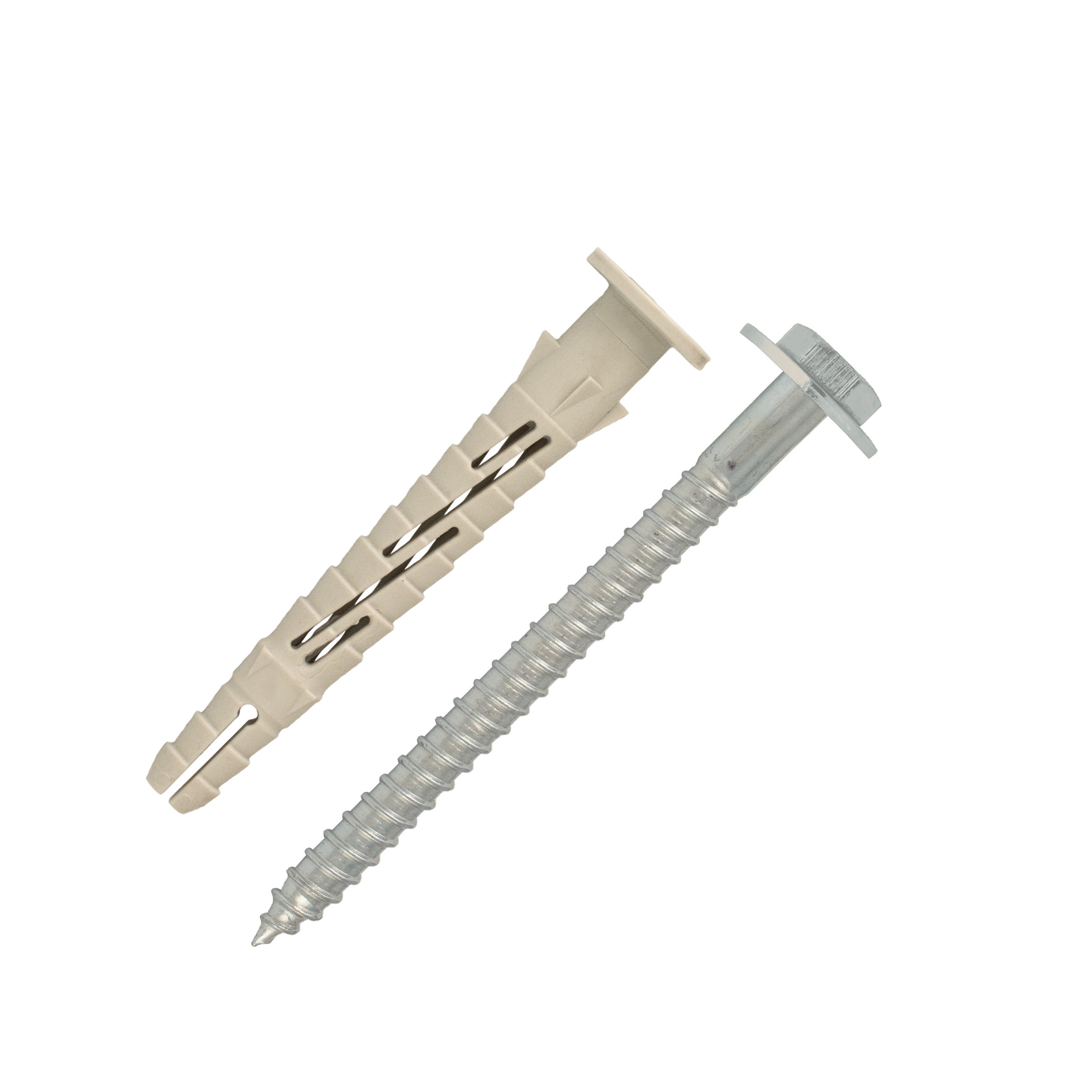

50 chevilles longue expansion nylon - vis th - Ø10x80mm - SCELL-IT - G-LH10080-BC
Référence : S344GLH10080BC
Découvrez 50 chevilles longue expansion nylon - vis th - Ø10x80mm - SCELL-IT - G-LH10080-BC disponible à l'achat
- Excellente tenue dans tous types de matériaux grâce à son évaluation européenne.
- Cheville 100% nylon pour une longue durée de vie.
- Utilisation possible de -40°C à +80°C, adaptée à divers environnements.
- Type d'expansion polyvalente pour différents supports.
- Performante et robuste, idéale pour vos projets de fixation.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Les 50 chevilles longue expansion en nylon SCELL-IT, modèle G-LH10080-BC, sont des fixations robustes et polyvalentes conçues pour garantir une excellente tenue dans une grande variété de matériaux.
Ces chevilles bénéficient d’une évaluation technique européenne (ETA) qui valide leur performance dans le béton, les maçonneries pleines et creuses, ainsi que dans le béton cellulaire et la pierre naturelle à structure dense.
Elles sont fabriquées à 100 % en nylon (polyamide PA6), assurant une grande durabilité et une résistance prolongée.
Leur plage d’utilisation s’étend de -40°C à +80°C, ce qui les rend adaptées à différents environnements et conditions climatiques.
Le système d’expansion de la cheville s’adapte au type de support : dans les matériaux pleins, elle gonfle uniformément sur toute la zone d’expansion ; dans les maçonneries creuses alvéolaires, elle s’étend sur plusieurs alvéoles ; dans les parpaings creux, elle assure un nouage par verrouillage de forme à l’arrière de la paroi.
Cette technologie garantit une fixation fiable et solide pour diverses applications, notamment la fixation d’ossatures légères en bois ou métal, de bardages rapportés, de fenêtres, de vêtures ou de chevrons.
Le modèle G-LH est équipé d’une vis en acier électrozingué à tête hexagonale avec embase et empreinte TORX 40, facilitant un vissage rapide et précis.
La cheville a un diamètre de 10 mm et une longueur de 80 mm.
Le perçage recommandé est de 10 mm de diamètre avec une profondeur minimale de 90 mm.
Les conditions de mise en œuvre préconisent un perçage précis sans endommager les armatures du béton, suivi d’un dépoussiérage rigoureux du trou.
La cheville est insérée par de légers coups de marteau à travers la pièce à fixer, puis la vis est vissée jusqu’à ce que la tête touche la bague plastique.
La pose est correcte lorsque la bague plastique ne tourne plus dans le trou et que la vis ne présente plus de jeu.
Les performances mécaniques sont élevées : la cheville supporte en traction jusqu’à 160 daN dans le béton et 140 daN en maçonnerie pleine pour le diamètre 10 mm.
En cisaillement, elle résiste jusqu’à 440 daN dans les mêmes matériaux.
Elle dispose également d’une résistance au feu de 90 minutes (FB90) dans le béton, avec une charge maximale de 80 kg.
Les dimensions et tolérances sont strictement définies : la distance minimale au bord (cmin) est de 100 mm, l’entraxe minimal (smin) est de 100 mm, et l’épaisseur minimale du support (hmin) est de 140 mm pour un béton de classe C16/20.
En résumé, la cheville nylon longue expansion SCELL-IT G-LH10080-BC combine robustesse, polyvalence et performances certifiées pour assurer des fixations durables et sécurisées dans une large gamme de matériaux et d’applications.
Elle est particulièrement recommandée pour des projets exigeant une fixation fiable dans des conditions variées.
Conçue à 100 % en nylon (polyamide PA6), cette cheville offre une grande robustesse et une longue durée de vie avec une plage d’utilisation de -40°C à +80°C. Son principe d’expansion s’adapte au support : gonflement uniforme dans les matériaux pleins, expansion en profondeur dans les maçonneries creuses alvéolaires, et nouage par verrouillage de forme dans les parpaings creux.
La version G-LH est équipée d’une vis en acier électrozingué blanc à tête hexagonale à embase, vissage facilité par une empreinte TORX 40. Cette cheville répond aux exigences de résistance au feu FB90, garantissant 90 minutes de tenue dans le béton pour une charge allant jusqu’à 80 kg en diamètre 10 mm.
Les dimensions techniques pour ce modèle sont les suivantes : diamètre de perçage 10 mm, longueur de cheville 80 mm, épaisseur maximale à fixer 10 mm, profondeur de perçage 90 mm, clé de serrage de 13 mm. La vis associée mesure 7 x 85 mm.
Les charges de service admissibles sont de 160 daN en traction et 440 daN en cisaillement dans le béton C16/20, avec des valeurs adaptées aux différents types de maçonneries pleines et creuses.
La mise en œuvre se réalise en trois étapes : perçage du support en respectant la méthode recommandée, insertion de la cheville par légers coups de marteau à travers la pièce à fixer, puis vissage jusqu’au contact de la tête de vis avec la bague plastique. La pose est correcte lorsque la bague plastique ne tourne plus et que la vis est bien immobilisée.
Cette cheville est particulièrement adaptée pour des fixations sur ossatures légères en bois ou métal, bardages rapportés, vêtures, fenêtres et chevrons, offrant une solution fiable et durable pour une large gamme d’applications dans le bâtiment.
- matière : cheville nylon (polyamide PA6), vis acier électrozingué
- agrément technique européen (ETA) pour béton, maçonneries pleines et creuses
- convient également pour béton cellulaire et pierre naturelle à structure dense (essais in situ conseillés)
- plage d’utilisation : -40°C à +80°C
- type d’expansion s’adaptant au support : gonflement uniforme dans matériaux pleins, expansion sur plusieurs alvéoles dans maçonneries creuses alvéolaires, nouage par verrouillage de forme dans parpaings creux
- résistance au feu : 90 minutes (FB90) dans le béton pour une charge maximale de 80 kg
- diamètre cheville : 10 mm
- longueur cheville : 80 mm
- perçage recommandé : diamètre 10 mm, profondeur minimale 90 mm
- vis : acier électrozingué, tête hexagonale à embase, empreinte TORX 40, longueur 85 mm
- distance minimale au bord (cmin) : 100 mm
- entraxe minimal (smin) : 100 mm
- épaisseur minimale du support (hmin) : 140 mm (béton ≥ C16/20)
- charges de service en traction : jusqu’à 160 daN dans le béton, 140 daN en maçonnerie pleine
- charges de service en cisaillement : jusqu’à 440 daN dans le béton et maçonnerie pleine
- référence fournisseur : G-LH10080-BC
- marque : SCELL-IT
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quels matériaux ce produit peut-il fixer efficacement ?
Cette cheville nylon longue expansion est adaptée pour le béton, les maçonneries pleines, les maçonneries creuses, ainsi que les parpaings creux. Elle peut également être utilisée dans le béton cellulaire et la pierre naturelle à structure dense, sous réserve de réaliser des essais in situ.
Comment fonctionne le système d’expansion de la cheville selon le type de support ?
Dans les matériaux pleins, la cheville gonfle uniformément sur une zone d’expansion de 70 mm. Dans les maçonneries creuses alvéolaires, elle s’étend sur plusieurs alvéoles. Pour les parpaings creux, la cheville réalise un nouage, assurant un verrouillage de forme à l’arrière de la paroi support.
Quelles sont les conditions de mise en œuvre pour garantir une fixation fiable ?
Il est essentiel de percer sans endommager l’armature du béton en respectant la méthode préconisée dans l’évaluation technique européenne (ETA). Le trou doit être soigneusement dépoussiéré avant insertion. La cheville est correctement posée lorsque la bague plastique ne tourne plus et que la vis est bloquée, sans jeu.
Quelles sont les performances mécaniques et limites d’utilisation de cette cheville ?
La cheville supporte une traction jusqu’à 160 daN en béton et 140 daN en maçonnerie pleine, avec une résistance au feu de 90 minutes (FB90) pour une charge jusqu’à 80 kg. La distance minimale au bord est de 100 mm, l’entraxe minimal de 100 mm, et l’épaisseur minimale du support de 140 mm.
Quels éléments facilitent la pose et assurent la durabilité de cette cheville ?
La cheville est fabriquée en nylon 100 % polyamide PA6, garantissant une longue durée de vie et une plage d’utilisation de -20°C à +40°C. La vis en acier électrozingué blanc est équipée d’une empreinte TORX 40 pour un vissage aisé, et la tête hexagonale à embase assure une fixation stable.
