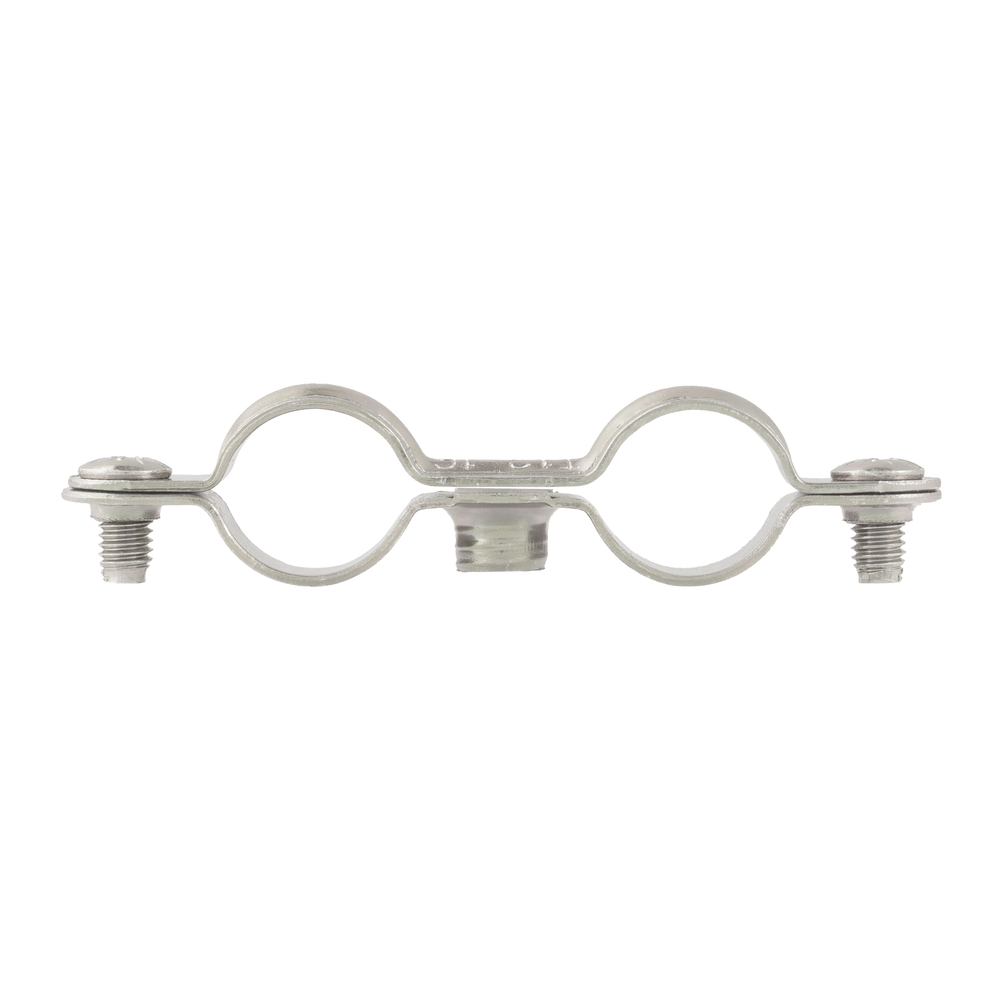

50 colliers de plomberie double standard - Ø12 - SCELL-IT - EX-93211112

Collier double en acier zingué blanc 3 à 5 µm, pour la fixation des tubes de cuivre dans le mur, pour les installations de plomberie. À utiliser avec des pattes à vis à collerette M7x150, des chevilles, rosaces et rallonges.

Colliers de plomberie doubles en acier zingué blanc avec une couche de zinc de 3 à 5 µm, conçus pour la fixation des tubes de cuivre dans le mur, principalement utilisés dans les installations de plomberie. Une version zinguée bichromatée 3 à 5 µm est également disponible sur demande. L'épaisseur des colliers varie entre 0,95 et 1,15 mm selon les dimensions, avec une largeur de 12 mm à 14 mm. La version isophonique est équipée d’un élastomère en EPDM noir pour une isolation phonique améliorée. Les colliers sont fixés avec des vis de serrage M5x9 mm et doivent être utilisés avec des pattes à vis à collerette M7x150.

Caractéristiques techniques détaillées (extrait du tableau page 1) :
- Diamètres disponibles : de 10 mm à 28 mm pour les doubles colliers (exemple : CD12 correspond à un diamètre de 12 mm).
- Dimensions précises (Ø, B, D, L2, L1, L, T2, T1, H) varient selon le modèle, par exemple pour CD12 : Ø 12 mm, B 12 mm, D 11 mm, L2 26 mm, L1 53 mm, L 64 mm, T2 0,95 mm, T1 0,95 mm, H 5 mm.
- Épaisseur variant selon le modèle, entre 0,95 mm et 1,15 mm.
- Largeur constante à 12 mm pour la plupart des modèles.

Fonctionnement et usage :
- Destinés à la fixation de tubes cuivre dans les murs.
- Utilisation recommandée avec des pattes à vis à collerette M7x150, ainsi que des chevilles, rosaces et rallonges adaptées.
- Version isophonique disponible pour réduire les nuisances sonores.

Marquage :
- Deux types de marquage existent sur les colliers, permettant d’identifier la version isophonique ou non, ainsi que les dimensions.

Avantages produit :
- Acier zingué garantissant une bonne résistance à la corrosion.
- Large gamme de dimensions pour s’adapter à différentes tailles de tubes.
- Version isophonique avec élastomère EPDM pour isolation phonique.
- Facilité de montage avec vis M5x9 mm et pattes à vis M7x150.

Conditionnement :
- Le produit présenté comprend un lot de 50 colliers doubles standard de diamètre 12 mm.

Recommandations d’utilisation :
- Fixation exclusivement avec pattes à vis à collerette M7x150 pour assurer la stabilité et la sécurité.
- Utilisation adaptée aux installations de plomberie intérieure, notamment pour tubes cuivre.

Le document fournit également des tableaux détaillés avec les dimensions exactes pour chaque modèle de collier simple et double, ainsi que des schémas techniques précisant les mesures (page 1 et 2). Ces informations permettent une sélection précise en fonction des besoins spécifiques d’installation.
