50 colliers de plomberie doubles isophoniques - Ø14 - SCELL-IT - CDI14
Référence : S344CDI14
Découvrez 50 colliers de plomberie doubles isophoniques - Ø14 - SCELL-IT - CDI14 disponible à l'achat
- Acier zingué blanc et élastomère EPDM pour fixation
- Diamètre 14 mm, idéal pour tubes de cuivre
- Réduction des nuisances sonores grâce à la conception isophonique
- Fixation solide pour installations de plomberie en mur
- Embase M7x150 pour une fixation robuste et durable
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

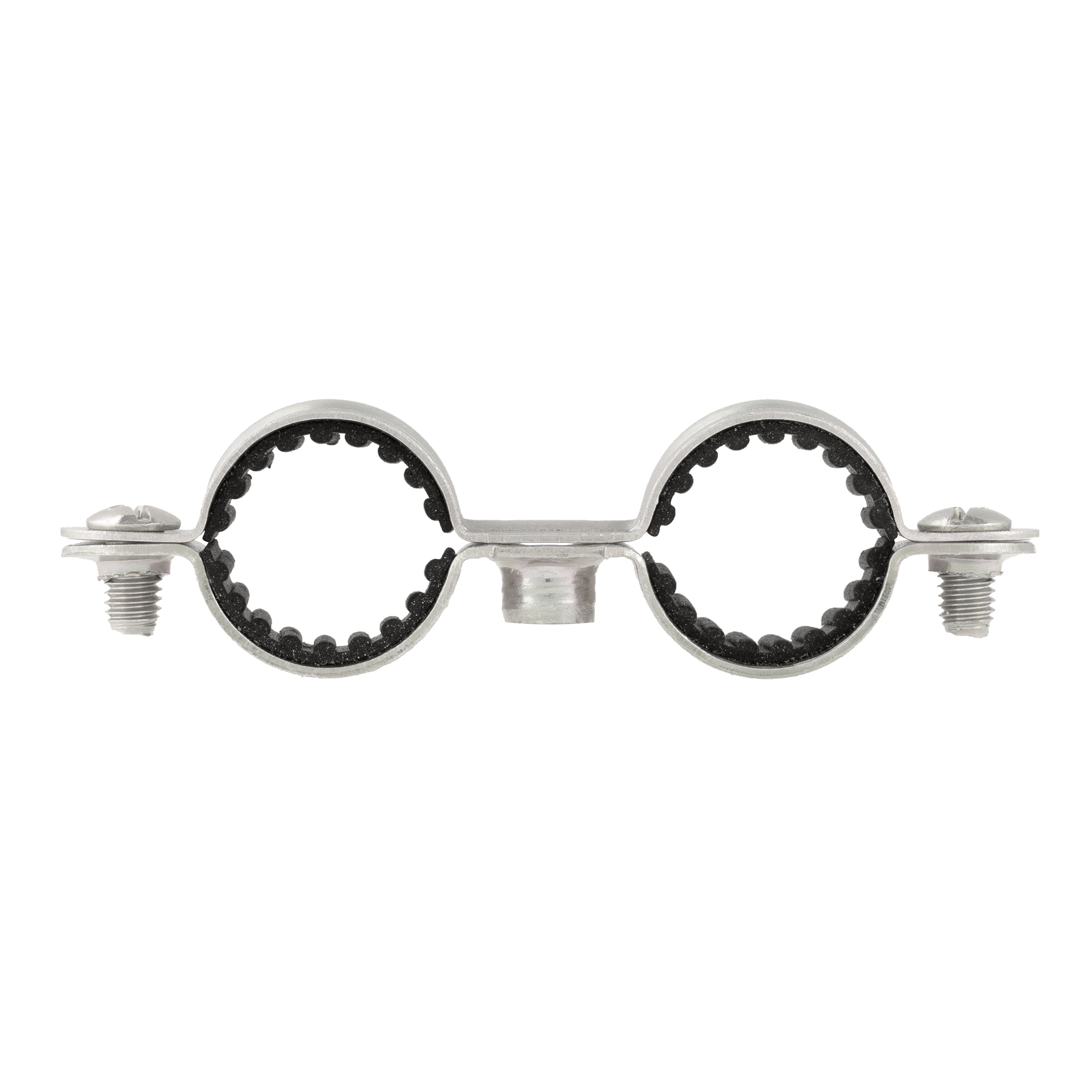

Ce produit comprend 50 colliers doubles isophoniques en acier zingué blanc d’une épaisseur de 3 à 5 µm, spécialement conçus pour la fixation de tubes de cuivre de 14 mm de diamètre dans les murs, adaptés aux installations de plomberie.
Les colliers sont équipés d’un élastomère en EPDM noir qui assure une isolation phonique efficace, réduisant ainsi les nuisances sonores liées aux vibrations des tubes.
Ils disposent d’une embase M7x150 permettant une fixation robuste et durable.
La vis de serrage utilisée est une M5x9 mm.
La largeur des colliers varie entre 12 mm et 14 mm, avec une épaisseur comprise entre 0,95 mm et 1,15 mm selon les dimensions précises.
Les dimensions spécifiques du collier double pour un diamètre de tube de 14 mm sont : longueur totale (L) de 71 mm, longueur entre points de fixation (L1) de 60 mm, largeur (B) de 12 mm, épaisseur (T1 et T2) de 0,95 mm, et hauteur (H) de 6 mm.
Les colliers sont fabriqués en acier zingué blanc avec une épaisseur de 3 à 5 µm, et une version zinguée bichromatée 3 à 5 µm est disponible sur demande.
Le matériau élastomère EPDM garantit une bonne résistance mécanique ainsi qu’une isolation phonique optimale.
Ces colliers doivent être utilisés avec des pattes à vis à colerette M7x150 pour assurer une fixation correcte et durable.
Ce produit est idéal pour les installations de plomberie nécessitant une fixation solide et une réduction des bruits liés aux vibrations des tubes.
Il offre une solution fiable et durable pour la fixation des tubes de cuivre dans les murs, tout en améliorant le confort acoustique des installations.
En résumé, les 50 colliers doubles isophoniques SCELL-IT CDI14 allient robustesse, isolation phonique et compatibilité avec les tubes cuivre de 14 mm, répondant aux exigences techniques des installations de plomberie modernes.
Caractéristiques techniques :
- Matière : acier zingué blanc, épaisseur comprise entre 0,95 et 1,15 mm selon les dimensions.
- Largeur : de 12 mm à 14 mm.
- Élastomère : EPDM noir en version isophonique.
- Vis de serrage : M5 x 9 mm.
- Embase compatible : pattes à vis à colerette M7 x 150.
- Diamètre du tube : 14 mm pour ce modèle (référence CDI14).
Dimensions principales du collier double CDI14 (Ø14 mm) :
- A (diamètre intérieur) : 14 mm
- B : 12 mm
- D : 11 mm
- L2 : 30 mm
- L1 : 60 mm
- L : 71 mm
- T2 : 0,95 mm
- T1 : 0,95 mm
- H : 6 mm
Le collier offre une fixation solide et une isolation acoustique grâce à son élastomère en EPDM. Il est recommandé pour la fixation de tubes de plomberie en cuivre dans les murs, garantissant à la fois stabilité mécanique et réduction des bruits de vibration.
Le marquage sur le collier permet d’identifier facilement la version isophonique et les dimensions. Le produit est conforme aux normes de fixation courantes et s’utilise avec des pattes à vis adaptées pour un montage sécurisé.
Ce collier allie robustesse, protection phonique et facilité de montage, ce qui en fait un choix adapté pour les installations de plomberie nécessitant une fixation fiable et une isolation acoustique efficace.
- acier zingué blanc 3 à 5 µm
- épaisseur 0,95 à 1,15 mm
- largeur 12 mm à 14 mm
- élastomère en EPDM noir (version isophonique)
- vis de serrage M5x9 mm
- embase M7x150
- diamètre tube 14 mm
- longueur totale (L) 71 mm
- longueur entre points de fixation (L1) 60 mm
- largeur (B) 12 mm
- épaisseur (T1 et T2) 0,95 mm
- hauteur (H) 6 mm
- référence fournisseur CDI14
- marque produit Scell-it
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quelle est la composition et les dimensions principales de ces colliers doubles isophoniques ?
Ces colliers sont en acier zingué blanc avec une épaisseur variant de 0,95 à 1,15 mm selon la dimension, et équipés d’un élastomère en EPDM noir pour l’isolation phonique. Le modèle CDI14 est conçu pour des tubes de diamètre 14 mm, avec une largeur de 12 mm et une hauteur de 6 mm.
Comment ces colliers assurent-ils la réduction des nuisances sonores ?
La réduction des transmissions sonores est assurée par l’élastomère en EPDM noir intégré dans le collier, qui agit comme un isolant phonique entre le tube et la fixation. Cette conception isophonique limite les vibrations transmises au mur.
Quels sont les éléments techniques à respecter pour la fixation de ces colliers ?
Ils doivent être montés avec des pattes à vis à colerette M7x150 et serrés avec des vis M5x9 mm fournies. Ce système garantit une fixation solide et durable des tubes dans les murs.
Quels types de marquage permettent d’identifier ces colliers ?
Deux types de marquage existent : un premier avec indication du diamètre pour la version isophonique et non isophonique, et un second sans marquage. Ces marquages facilitent l’identification rapide du produit sur chantier.
Quels sont les critères essentiels à vérifier pour choisir ce type de collier de plomberie ?
Il faut vérifier le diamètre du tube à fixer, la présence de l’élastomère isophonique pour l’isolation phonique, la compatibilité avec les pattes à vis M7x150, ainsi que la qualité du traitement zingué pour la résistance à la corrosion.
