50 colliers de plomberie doubles isophoniques - Ø22 - SCELL-IT - CDI22
Référence : S344CDI22
Découvrez 50 colliers de plomberie doubles isophoniques - Ø22 - SCELL-IT - CDI22 disponible à l'achat
- Colliers en acier zingué pour une durabilité accrue
- Joint en élastomère EPDM pour haute résistance
- Conçus pour la fixation sécurisée de tubes de cuivre
- Idéaux pour des applications de plomberie exigeantes
- Protection efficace contre les conditions environnementales
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

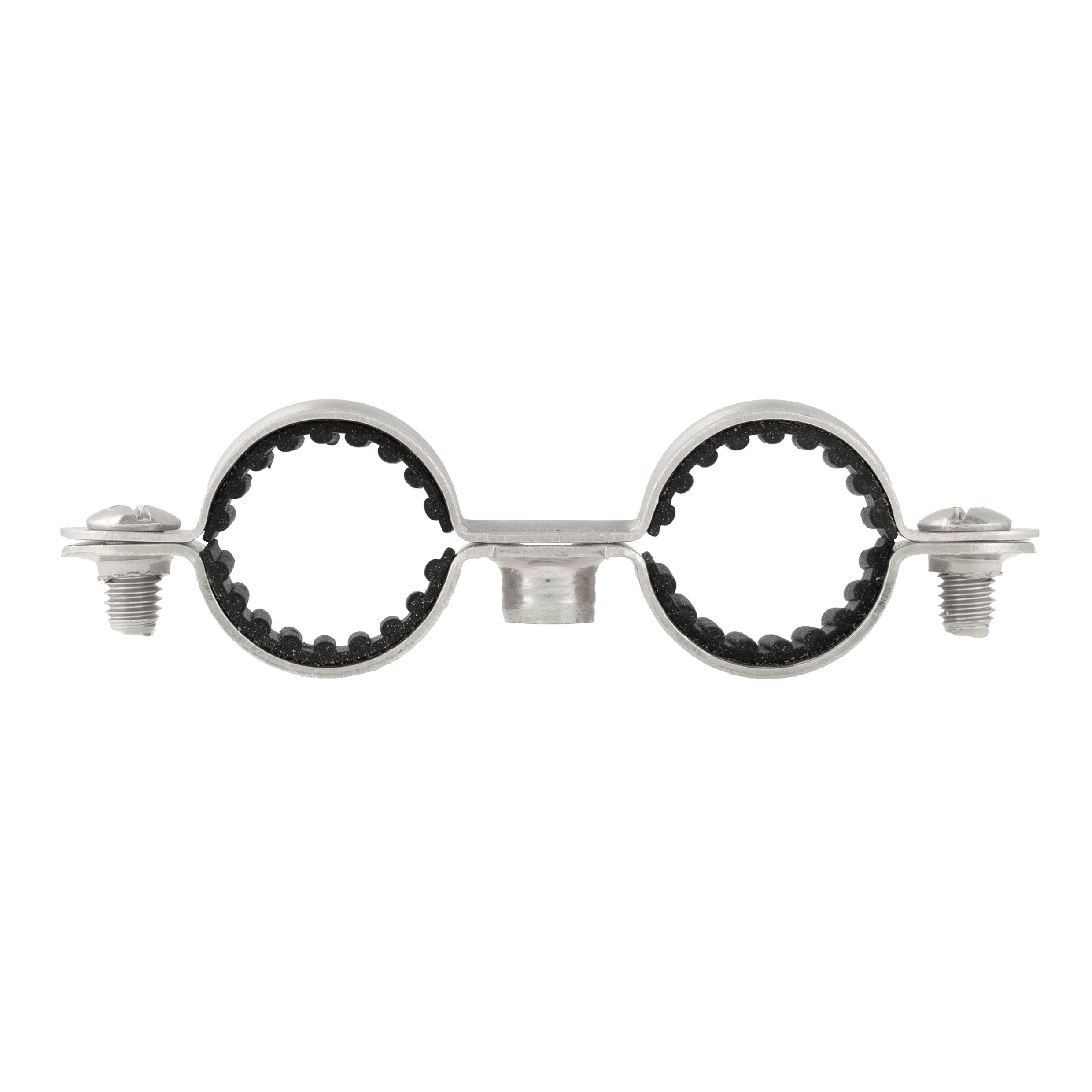

Ce produit se compose de 50 colliers de plomberie doubles isophoniques de diamètre 22 mm, référence SCELL-IT CDI22.
Ces colliers sont fabriqués en acier zingué blanc avec une couche de protection comprise entre 3 et 5 µm, offrant une excellente résistance à la corrosion.
L’épaisseur des colliers varie entre 0,95 et 1,15 mm, tandis que leur largeur se situe entre 12 et 14 mm selon les dimensions précises.
Chaque collier intègre un joint en élastomère EPDM noir, reconnu pour sa haute résistance et son efficacité d’isolation phonique.
Le système de serrage est assuré par une vis M5x9 mm, garantissant une fixation solide.
Ces colliers sont spécialement conçus pour la fixation sécurisée des tubes en cuivre dans les structures murales, adaptés aux applications de plomberie exigeantes.
Ils protègent efficacement contre diverses conditions environnementales, assurant durabilité et fiabilité dans le temps.
Les dimensions spécifiques du modèle CDI22 sont les suivantes : un diamètre intérieur de 22 mm, une longueur totale de 78 mm, une hauteur de 10 mm.
Les tolérances sur l’épaisseur (0,95 mm) et la largeur (12 mm) sont précisément contrôlées pour garantir un ajustement optimal.
Le montage doit être réalisé avec des pattes à vis à colerette M7x150, conformément aux instructions fournies.
En résumé, les colliers doubles isophoniques SCELL-IT CDI22 allient robustesse, isolation phonique et facilité d’installation pour des usages professionnels en plomberie.
Ils offrent une durabilité accrue grâce à leur acier zingué, une haute résistance grâce au joint en EPDM et une fixation fiable par vis M5x9 mm.
Leur conception assure une protection optimale des tubes de cuivre dans des environnements variés.
Caractéristiques techniques :
- Diamètre nominal : 22 mm
- Épaisseur du collier : entre 0,95 et 1,15 mm selon les dimensions
- Largeur : entre 12 mm et 14 mm selon les modèles
- Vis de serrage M5x9 mm
- Utilisation recommandée avec des pattes à vis à colerette M7x150
Dimensions spécifiques pour le modèle CDI18 (correspondant au diamètre 22 mm) :
- Largeur (B) : 12 mm
- Hauteur (H) : 10 mm
- Longueur totale (L) : 78 mm
- Longueur entre axes (L1) : 89 mm
- Épaisseur (T1 et T2) : 0,95 mm
Avantages :
- Protection durable contre la corrosion grâce au zingage blanc
- Isolation phonique renforcée par le joint en EPDM
- Fixation solide et stable des tubes de cuivre
- Conception robuste assurant une grande longévité même dans des environnements variés
Applications :
- Fixation de tubes de cuivre dans les installations de plomberie murales
- Utilisation dans des environnements nécessitant une isolation acoustique
Instructions de montage :
- À utiliser avec des pattes à vis à colerette M7x150 pour une fixation optimale
Normes et marquages :
- Deux types de marquage possibles sur les colliers pour identification des versions isophoniques et standards
Ce collier allie robustesse, durabilité et performances acoustiques, garantissant une installation fiable et conforme aux exigences techniques des systèmes de plomberie.
- diamètre : 22 mm
- acier zingué blanc avec couche de protection 3 à 5 µm
- épaisseur : 0,95 à 1,15 mm
- largeur : 12 à 14 mm
- joint en élastomère EPDM noir (version isophonique)
- vis de serrage : M5x9 mm
- longueur totale : 78 mm
- hauteur : 10 mm
- montage avec pattes à vis à colerette M7x150
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quelle est la composition et la protection offerte par ce collier double isophonique ?
Ce collier est en acier zingué blanc avec une couche de protection de 3 à 5 µm, garantissant une résistance contre la corrosion. Il intègre un joint en élastomère EPDM noir assurant une isolation phonique et une haute résistance aux conditions environnementales.
Comment se fixe ce collier de plomberie et avec quels accessoires doit-il être utilisé ?
Le collier se fixe à l’aide de vis de serrage M5x9 mm et doit impérativement être utilisé avec des pattes à vis à colerette M7x150 pour assurer une fixation sécurisée des tubes dans les structures murales.
Pour quels types de tubes ce collier est-il adapté ?
Il est conçu spécifiquement pour la fixation de tubes de plomberie, notamment les tubes en cuivre de diamètre nominal 22 mm, offrant une fixation solide et durable.
Quels sont les avantages techniques liés à la version isophonique de ce collier ?
La version isophonique intègre un joint en EPDM qui assure une isolation phonique efficace, réduisant les transmissions sonores des fluides dans les tubes. Ce joint protège également le tube contre les vibrations et les frottements.
Quelles sont les dimensions et caractéristiques mécaniques principales du collier CDI22 ?
Le collier CDI22 présente un diamètre extérieur de 26 mm, une largeur de 12 mm, et une épaisseur d’acier zingué comprise entre 0,95 et 1,15 mm selon la dimension. Sa longueur totale est de 96 mm, avec des vis M5x9 mm pour le serrage.
