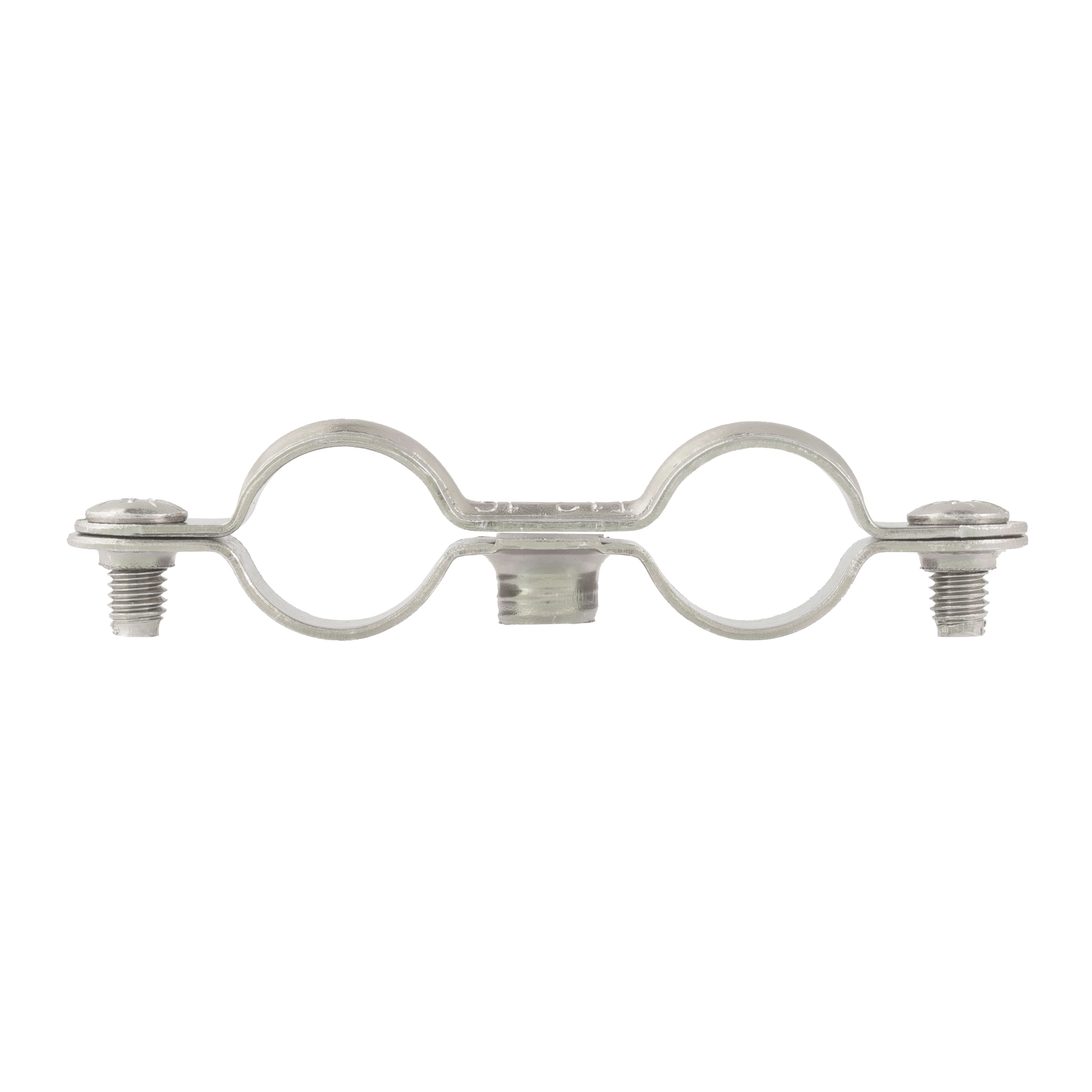

50 colliers de plomberie doubles standards - Ø24 - SCELL-IT - CD24
Référence : S344CD24
Découvrez 50 colliers de plomberie doubles standards - Ø24 - SCELL-IT - CD24 disponible à l'achat
- Collier double en acier zingué blanc pour robustesse.
- Conçu pour la fixation des tubes de cuivre dans les murs.
- Compatible avec pattes à vis M7x150 et autres accessoires.
- Idéal pour les installations de plomberie fiables et durables.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Ce lot comprend 50 colliers doubles standards en acier zingué blanc, avec une épaisseur de 3 à 5 µm, spécialement conçus pour la fixation des tubes de cuivre dans les murs, adaptés aux installations de plomberie.
Les colliers sont fabriqués en acier zingué blanc avec une épaisseur variant de 0,95 à 1,15 mm selon les dimensions, et une largeur comprise entre 12 mm et 14 mm.
Chaque collier est équipé de vis de serrage M5x9 mm.
Ils doivent être utilisés avec des pattes à vis à collerette M7x150, ainsi qu’avec des chevilles, rosaces et rallonges pour une fixation optimale.
Le modèle CD24 correspond à un diamètre nominal de 24 mm.
Ses dimensions précises sont : largeur 12 mm, longueur totale 82 mm, hauteur 11 mm, avec des tolérances spécifiques sur l’épaisseur des matériaux (0,95 mm à 0,80 mm selon les parties).
Ces colliers assurent une fixation solide et durable des tubes de cuivre dans les murs, garantissant la stabilité des installations de plomberie.
Ils sont compatibles avec les accessoires standards M7x150, facilitant leur intégration dans différents montages.
La finition en acier zingué blanc offre une bonne résistance à la corrosion.
Une version zinguée bichromatée 3 à 5 µm est également disponible sur demande, offrant une protection supplémentaire contre la corrosion.
L’utilisation de ces colliers permet une installation fiable, robuste et conforme aux exigences techniques des systèmes de plomberie.
Ils conviennent parfaitement aux applications nécessitant une fixation double et stable des tubes.
Le conditionnement comprend 50 unités, facilitant la gestion, le stockage et la conservation pour les professionnels du bâtiment.
Caractéristiques techniques :
- Épaisseur variant de 0,95 à 1,15 mm selon les dimensions.
- Largeur comprise entre 12 mm et 14 mm.
- Vis de serrage M5x9 mm.
- Existe également en version zinguée bichromatée 3 à 5 µm, disponible sur demande.
- Une version isophonique avec élastomère en EPDM noir est proposée pour une isolation acoustique.
Dimensions spécifiques pour le modèle Ø24 (référence CD24) :
- Diamètre intérieur : 24 mm.
- Largeur : 12 mm.
- Épaisseur : 0,95 mm (partie T1) à 0,80 mm (partie T2).
- Hauteur : 11 mm.
- Longueur totale (L) : 91 mm.
- Autres dimensions détaillées : L2 = 42 mm, L1 = 82 mm, H = 11 mm.
Usage :
- Fixation stable et sécurisée des tubes de cuivre dans des installations murales.
- Adapté aux travaux de plomberie nécessitant une fixation double standard.
Montage :
- À utiliser avec des pattes à vis à collerette M7x150 pour assurer une fixation optimale.
Avantages :
- Résistance à la corrosion grâce au traitement zingué.
- Disponibilité d’une version isophonique pour réduire les bruits liés aux vibrations des tubes.
- Large gamme de dimensions pour s’adapter à différents diamètres de tubes.
Marquage :
- Le produit peut présenter deux types de marquage distincts pour indiquer la version isophonique ou standard, facilitant l’identification.
Cette gamme de colliers répond aux exigences techniques pour une fixation fiable et durable des tubes dans les installations de plomberie, offrant à la fois robustesse et fonctionnalité.
- matériau : acier zingué blanc 3 à 5 µm
- épaisseur : 0,95 à 1,15 mm selon les parties
- largeur : 12 mm
- vis de serrage : M5x9 mm
- compatible avec pattes à vis à colerette M7x150
- diamètre nominal : 24 mm
- longueur totale : 82 mm
- hauteur : 11 mm
- épaisseur spécifique : 0,95 mm à 0,80 mm selon les zones
- finition : acier zingué blanc
- référence fournisseur : CD24
- usage : fixation des tubes de cuivre dans les murs
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quels sont les matériaux et caractéristiques principales des colliers doubles standards SCELL-IT CD24 ?
Les colliers doubles standards SCELL-IT CD24 sont fabriqués en acier zingué blanc avec une couche de zinc de 3 à 5 µm pour une protection anticorrosion. Leur épaisseur varie de 0,80 à 0,95 mm selon la partie, avec une largeur de 12 mm. Ils sont conçus pour la fixation des tubes de cuivre dans les murs, avec une vis de serrage M5x9 mm.
Comment identifier la version isophonique ou standard des colliers SCELL-IT ?
Deux types de marquage existent sur ces colliers : un marquage indiquant par exemple Ø32 pour la version isophonique et Ø36 pour la version non isophonique, ou l’absence de marquage. Cette distinction permet de différencier rapidement les versions selon leur fonction phonique (page 1).
Quelles sont les dimensions spécifiques du collier double SCELL-IT CD24 ?
Le collier CD24 a un diamètre intérieur de 24 mm, une largeur de 12 mm, une hauteur totale de 11 mm et une longueur totale de 42 mm. Ces dimensions sont conformes aux standards indiqués dans la fiche technique et assurent une fixation optimale des tubes de cuivre (page 1).
Avec quels accessoires ces colliers doivent-ils être utilisés ?
Les colliers doubles standards CD24 doivent être utilisés exclusivement avec des pattes à vis à collerette M7x150, ainsi qu’avec des chevilles, rosaces et rallonges adaptées pour garantir une fixation solide et conforme aux préconisations du fabricant.
Quels sont les avantages techniques de la version isophonique ?
La version isophonique intègre un élastomère en EPDM noir qui assure une isolation phonique, réduisant ainsi les nuisances sonores liées aux vibrations des tubes dans les installations de plomberie (page 1).
