50 colliers de plomberie simple standard - Ø28 - SCELL-IT - EX-93201128

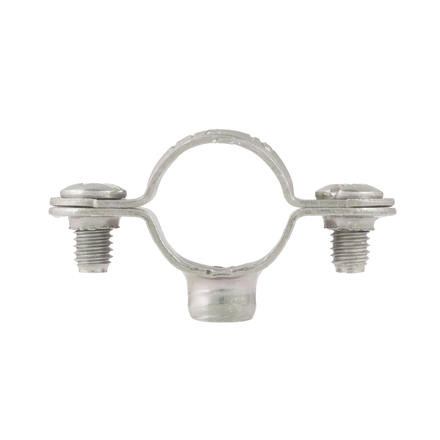

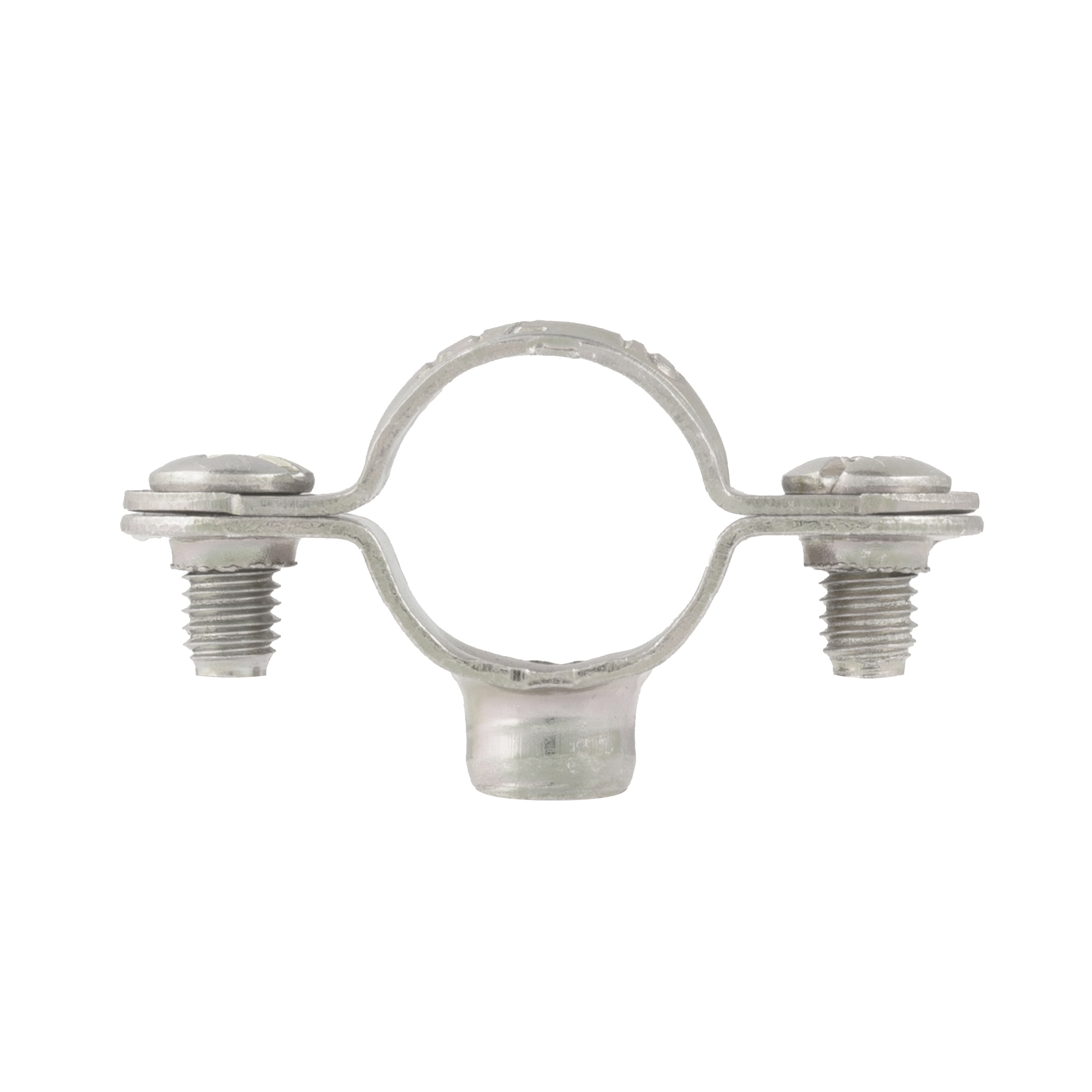

Collier simple en acier zingué blanc 3 à 5 µm, pour la fixation des tubes de cuivre dans le mur, pour les installations de plomberie. À utiliser avec des pattes à vis à collerette M7x150, des chevilles, rosaces et rallonges.

Collier simple en acier zingué blanc avec une couche de zinc de 3 à 5 µm, destiné à la fixation des tubes de cuivre dans le mur pour les installations de plomberie. Existe également en version zingué bichromaté 3 à 5 µm, disponible sur demande. L'épaisseur du collier varie de 0,95 à 1,15 mm selon les dimensions, avec une largeur comprise entre 12 mm et 14 mm. La vis de serrage est de type M5x9 mm. Pour la fixation, il est recommandé d'utiliser des pattes à vis à collerette M7x150, ainsi que des chevilles, rosaces et rallonges.

Caractéristiques techniques :
- Matériau : acier zingué blanc ou bichromaté (sur demande)
- Épaisseur : 0,95 à 1,15 mm
- Largeur : 12 à 14 mm
- Vis de serrage : M5x9 mm
- Compatible avec pattes à vis à collerette M7x150
- Élément élastomère en EPDM noir disponible pour version isophonique

Dimensions principales pour le modèle Ø28 (référence CD28) :
- Diamètre nominal (ØA) : 28 mm
- Largeur (B) : 12 mm
- Épaisseur (T1/T2) : 0,95 / 1,15 mm
- Hauteur (H) : 13 mm
- Longueur totale (L) : 46 mm
- Autres dimensions détaillées disponibles dans le tableau technique

Usages et applications :
- Fixation des tubes cuivre dans le mur pour installations de plomberie
- Convient pour des installations standards nécessitant une fixation solide et durable

Instructions de montage :
- À utiliser avec des pattes à vis à collerette M7x150
- Fixation assurée par vis M5x9 mm

Avantages produit :
- Résistance à la corrosion grâce au traitement zingué
- Disponibilité d’une version isophonique avec élastomère EPDM pour réduction des vibrations et bruits
- Fabrication robuste avec des tolérances précises pour un ajustement optimal

Normes et marquages :
- Deux types de marquage sur les colliers permettant d’identifier la version iso ou non iso ainsi que le diamètre exact
- Marquage visible sur le dessus ou absence de marquage selon le type

Conditionnement, stockage et conservation :
- Conditionné par lot de 50 colliers
- Stockage dans un environnement sec pour préserver la qualité du traitement zingué

Toute autre information utile :
- Le collier est compatible avec des accessoires tels que chevilles, rosaces et rallonges pour une installation complète et personnalisée.
- Le produit fait partie d’une gamme comprenant colliers simples, doubles et isophoniques, permettant de répondre à divers besoins d’installation.

Cette synthèse est basée sur la fiche technique Scell-it CS – CD – CSI – CDI, version V3 du 06/10/2016, incluant les tableaux de dimensions et les schémas techniques présents aux pages 1 et 2 du document.
