50 colliers double embase acier zingué - isophonique - M8-M10 - SCELL-IT - BEMAX1030

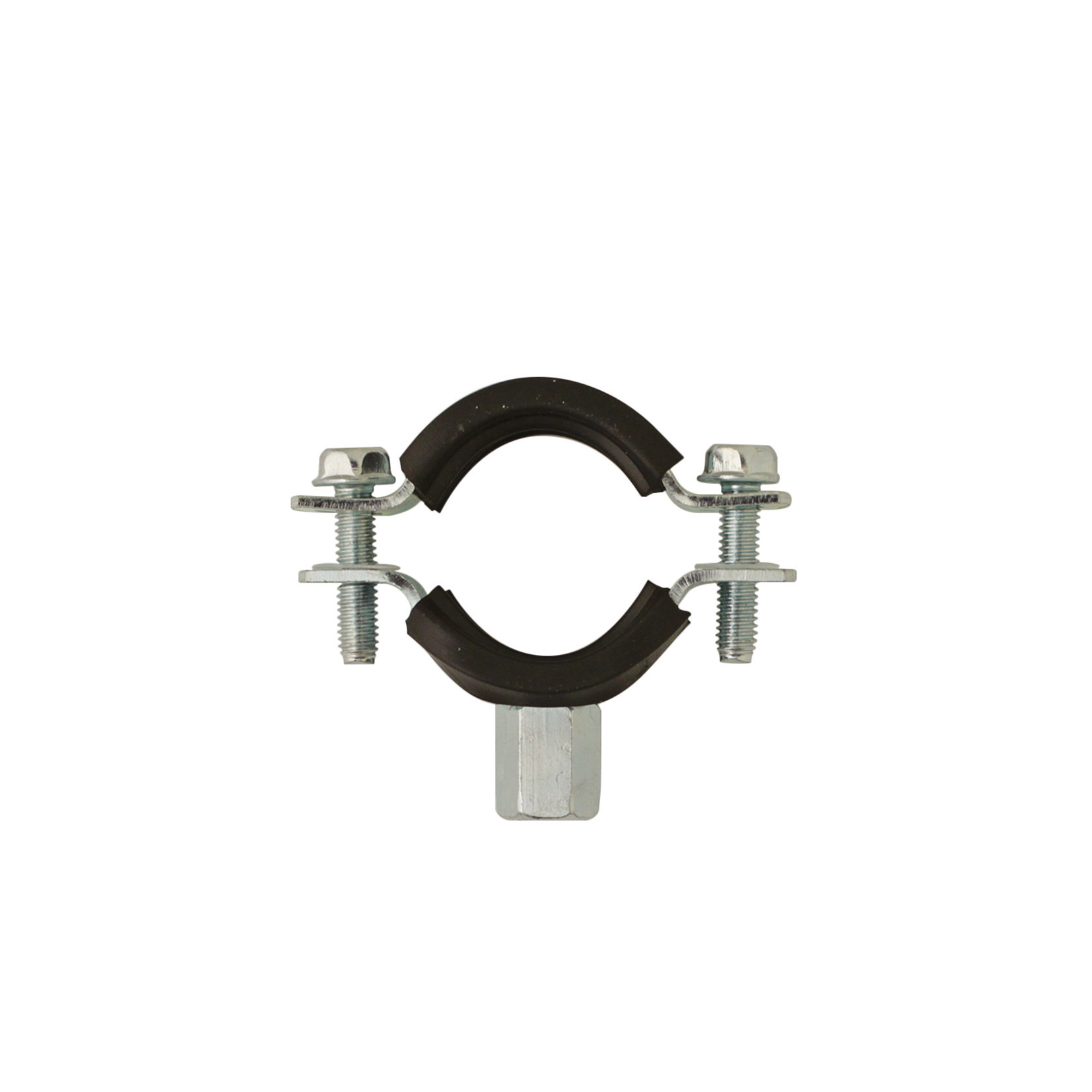

Collier série lourde double embase en acier zingué blanc 13 microns et isolant élastomère en EPDM noir. À utiliser avec des pattes à vis sans colerette ou des tiges filetées M8 ou M10, pour la fixation de tubes lourds en acier galvanisé.

Collier série lourde double embase en acier zingué blanc 13 microns avec isolant élastomère en EPDM noir. Conçu pour la fixation de tubes lourds en acier galvanisé, ce collier est compatible avec des pattes à vis sans colerette ou des tiges filetées M8 ou M10.

Caractéristiques techniques :
- Acier zingué blanc 13 microns, épaisseur 2 mm pour les références BEMAX1020 à BEMAX1105, et 2,5 mm pour la référence BEMAX1110.
- Largeur du collier : 20 mm.
- Élastomère en EPDM noir.
- Deux vis de serrage imperdables de dimensions Ø6x20.
- Résistance thermique de -40°C à +120°C.
- Charge de rupture : traction 200 kg, cisaillement 500 kg.

Dimensions et gamme disponible (plage de serrage en mm, diamètre nominal DN, diamètre extérieur du tube) :
- 15-20 mm (DN 12, Ø ext. 17 mm) – BEMAX1020
- 20-25 mm (DN 15, Ø ext. 21 mm) – BEMAX1030
- 26-30 mm (DN 20, Ø ext. 27 mm) – BEMAX1040
- 32-36 mm (DN 26, Ø ext. 34 mm) – BEMAX1050
- 38-43 mm (DN 33, Ø ext. 42 mm) – BEMAX1060
- 47-51 mm (DN 40, Ø ext. 49 mm) – BEMAX1070
- 60-64 mm (DN 50, Ø ext. 60 mm) – BEMAX1080
- 75-80 mm (DN 75, Ø ext. 80 mm) – BEMAX1090
- 87-92 mm (DN 89, Ø ext. 91 mm) – BEMAX1100
- 99-105 mm (DN 90, Ø ext. 102 mm) – BEMAX1105
- 113-118 mm (DN 108, Ø ext. 116 mm) – BEMAX1110

Instructions de montage :
À utiliser avec des pattes à vis sans colerette ou des tiges filetées M8 ou M10.

Avantages produit :
- Fixation solide et durable pour tubes lourds en acier galvanisé.
- Résistance mécanique élevée avec une bonne stabilité thermique.
- Vis imperdables pour une installation sécurisée.
- Élastomère EPDM offrant une isolation et une protection contre les vibrations.

Applications :
Fixation de tubes lourds en acier galvanisé dans diverses installations nécessitant une fixation robuste et stable.

Conditionnement, stockage et conservation :
Non spécifiés dans la fiche technique.

Normes et certifications :
Non mentionnées dans le document.

Cette fiche technique assure une compréhension complète du produit pour une utilisation optimale dans les applications industrielles nécessitant une fixation fiable de tubes lourds.
