50 colliers double embase acier zingué - isophonique - M8-M10 - SCELL-IT - BEMAX1060

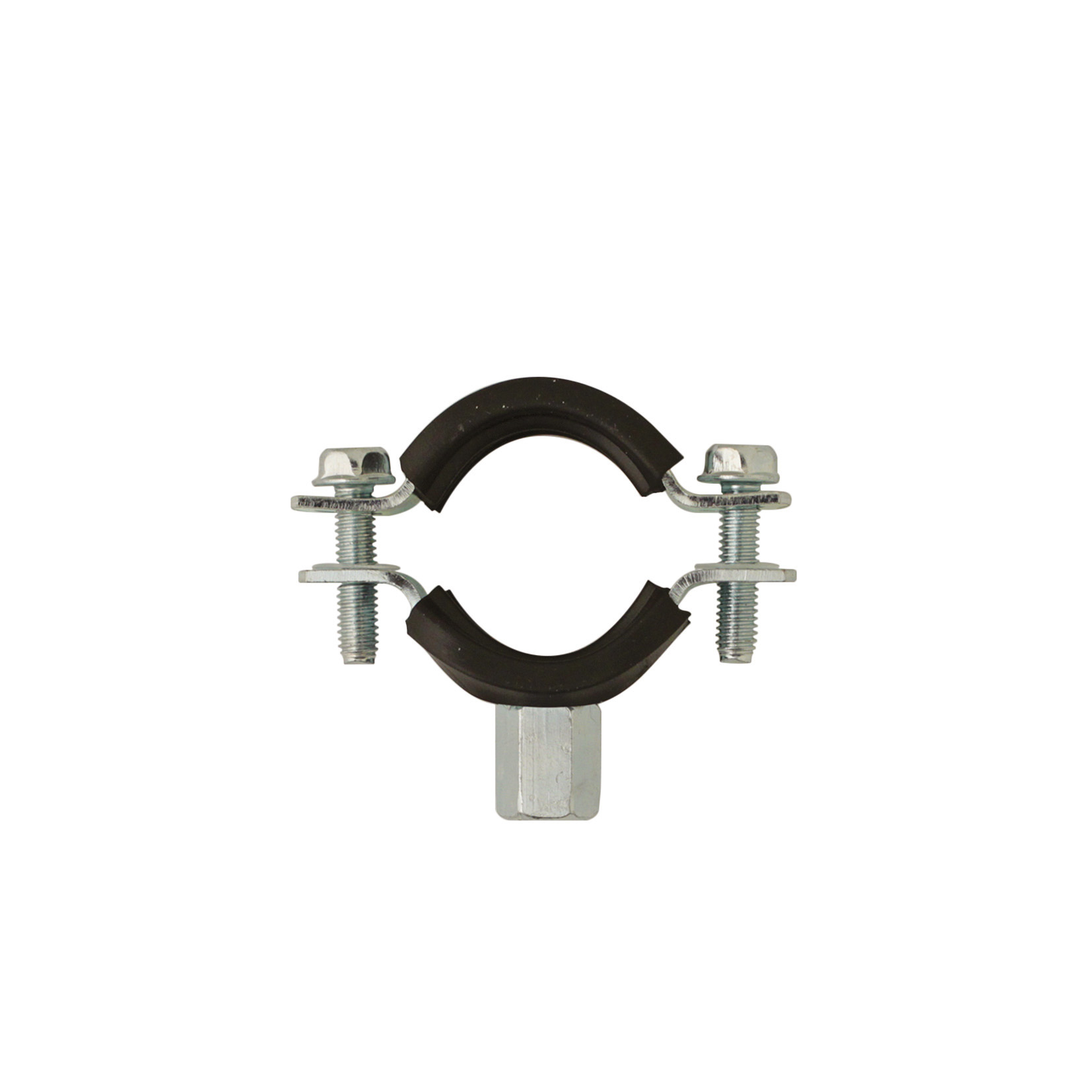

Collier série lourde double embase en acier zingué blanc 13 microns et isolant élastomère en EPDM noir. À utiliser avec des pattes à vis sans colerette ou des tiges filetées M8 ou M10, pour la fixation de tubes lourds en acier galvanisé.

Collier série lourde double embase en acier zingué blanc 13 microns avec isolant élastomère en EPDM noir. Conçu pour la fixation de tubes lourds en acier galvanisé, ce collier est compatible avec des pattes à vis sans colerette ou des tiges filetées M8 ou M10.

Caractéristiques techniques :
- Acier zingué blanc 13 microns, épaisseur 2 mm pour les références BEMAX1020 à BEMAX1105, 2,5 mm pour BEMAX1110
- Largeur 20 mm
- Élastomère en EPDM noir assurant l'isolation
- 2 vis de serrage imperdables Ø6x20
- Stabilité thermique de -40°C à +120°C

Performances mécaniques :
- Charge de traction : 200 kg
- Charge de cisaillement : 500 kg

Dimensions et références disponibles (plage de serrage en mm, diamètre nominal DN, diamètre extérieur en mm et pouces) :
- 15-20 mm (DN 12, Ø ext. 17 mm, 3/8") : BEMAX1020
- 20-25 mm (DN 15, Ø ext. 21 mm, 1/2") : BEMAX1030
- 26-30 mm (DN 20, Ø ext. 27 mm, 3/4") : BEMAX1040
- 32-36 mm (DN 26, Ø ext. 34 mm, 1") : BEMAX1050
- 38-43 mm (DN 33, Ø ext. 42 mm, 1"1/4) : BEMAX1060
- 47-51 mm (DN 40, Ø ext. 49 mm, 1"1/2) : BEMAX1070
- 60-64 mm (DN 50, Ø ext. 60 mm, 2") : BEMAX1080
- 75-80 mm (DN 75, Ø ext. 80 mm, 2"1/2) : BEMAX1090
- 87-92 mm (DN 89, Ø ext. 91 mm, 3") : BEMAX1100
- 99-105 mm (DN 90, Ø ext. 102 mm, 3"1/2) : BEMAX1105
- 113-118 mm (DN 108, Ø ext. 116 mm, 4") : BEMAX1110

Instructions de montage :
- Utiliser avec des pattes à vis sans colerette ou des tiges filetées M8 ou M10.

Avantages produit :
- Double embase pour une fixation robuste
- Isolation isophonique grâce à l’élastomère EPDM
- Résistance mécanique élevée adaptée aux tubes lourds
- Stabilité thermique étendue

Applications :
- Fixation de tubes lourds en acier galvanisé, notamment dans des environnements nécessitant une isolation phonique et une résistance mécanique importante.

Conditionnement, stockage et conservation :
- Non spécifiés dans le document.

Normes et certifications :
- Non mentionnées explicitement dans la fiche technique.

Cette fiche technique est datée du 28/11/2023 et provient du service technique Scell-it.
