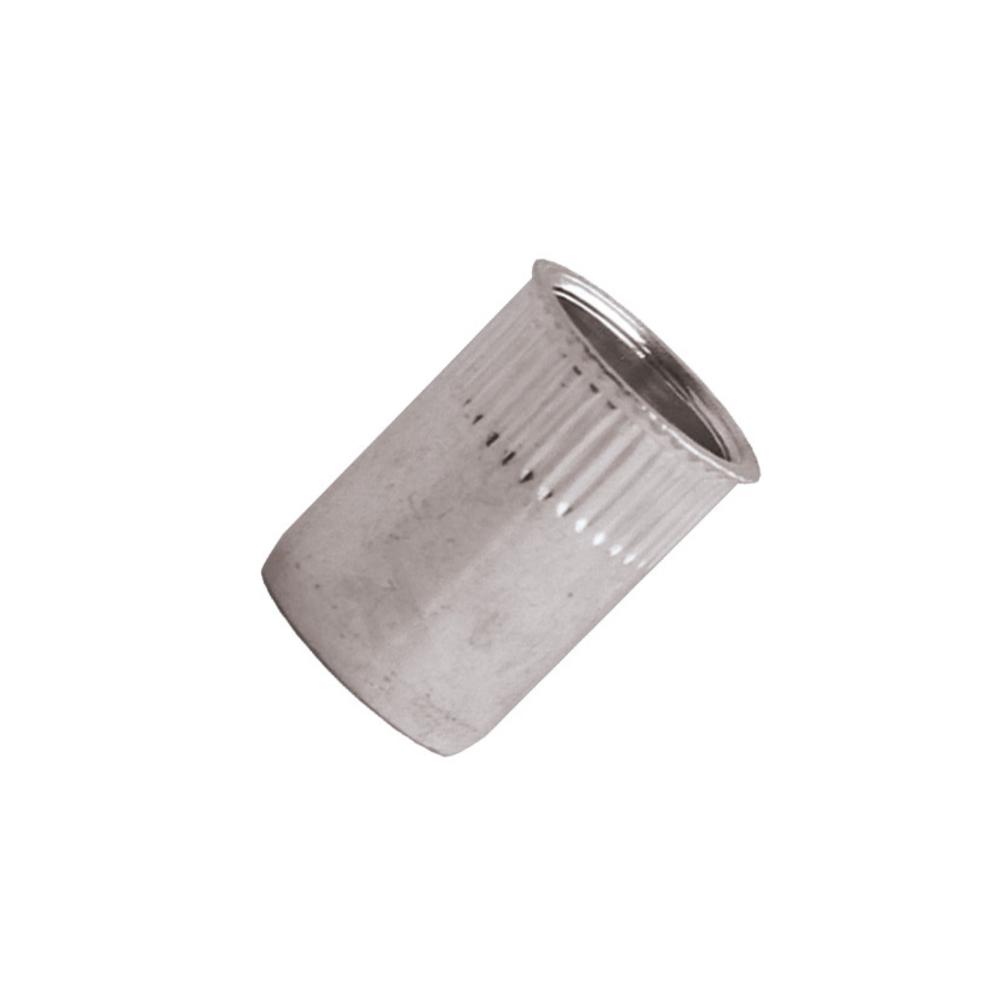

50 écrous crantés à inox A2 à tête réduite 90° à M5x11,5mm - SCELL-IT - EX-9460730530B
Référence : S344EX9460730530B
Découvrez 50 écrous crantés à inox A2 à tête réduite 90° à M5x11,5mm - SCELL-IT - EX-9460730530B disponible à l'achat
- Écrous crantés en inox A2 pour une excellente résistance à la corrosion
- Tête réduite à 90° pour un montage compact et pratique
- Dimensions de M5x11,5mm, idéaux pour divers assemblages
- Pack de 50 pièces pour répondre à vos besoins en fixations
- Parfait pour une utilisation dans des environnements extérieurs
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
50 écrous crantés en inox A2 à tête réduite 90° de dimensions M5x11,5 mm, conditionnés en pack de 50 pièces.
Ces écrous offrent une excellente résistance à la corrosion grâce à leur composition en inox A2.
La tête réduite à 90° permet un montage compact et pratique, idéal pour les assemblages nécessitant un encombrement limité.
Leur taille M5 avec une longueur totale de 11,5 mm convient à divers types de fixations.
Ils sont parfaitement adaptés pour une utilisation en extérieur, garantissant durabilité et fiabilité dans des environnements exposés à l’humidité.
Caractéristiques techniques précises :
Le diamètre extérieur D1 est de 6,9 mm et le diamètre de perçage D2 de 8 mm.
La hauteur de tête K est de 0,6 mm.
La longueur totale L est de 11,5 mm, dont une partie filetée L1 de 4,0 mm.
La tolérance de fixation, correspondant à l’épaisseur du matériau à fixer, est comprise entre 0,5 et 3,0 mm.
Performances mécaniques recommandées :
Le couple de serrage maximal conseillé est de 10 Nm.
La résistance au retrait (pull-out) atteint 11 700 N.
La résistance au cisaillement (shear) est de 2 900 N.
Ces écrous crantés sont conformes aux normes qualité ISO 9001:2000, ISO 14001 et TS 16949, garantissant un produit fiable et conforme aux standards industriels.
Pour l’installation, il est recommandé de respecter les préconisations de perçage et de couple de serrage indiquées par le fabricant, consultables sur le site web Scell-it.
Ce produit est idéal pour des assemblages nécessitant une fixation robuste, durable et résistante à la corrosion, notamment dans des applications extérieures ou exposées à l’humidité.
Caractéristiques techniques détaillées (d’après le tableau technique sur la page jointe) :
- Diamètre filet M5 avec un diamètre extérieur D1 de 6,9 mm et D2 de 8,0 mm.
- Hauteur de tête (K) : 0,6 mm.
- Longueur totale (L) : 11,5 mm.
- Longueur insérée (L1) : 4,0 mm.
- Épaisseur de matériau compatible (G) : 0,5 à 3,0 mm.
Performances mécaniques :
- Couple de serrage maximal recommandé : 10 Nm.
- Résistance au retrait (pull-out) : 11 700 N.
- Résistance au cisaillement (shear) : 2 900 N.
Matériau :
- Acier inoxydable A2, garantissant une bonne résistance à la corrosion et une durabilité accrue.
Normes et certifications :
- Production conforme aux normes ISO 9001:2000, ISO 14001 et TS 16949, assurant un contrôle qualité rigoureux et des standards environnementaux élevés.
Usages et applications :
Ces écrous crantés sont adaptés pour des assemblages nécessitant une fixation sûre dans des matériaux d’épaisseur variable de 0,5 à 3 mm. Leur tête réduite facilite un montage affleurant, idéal dans les applications où l’encombrement est limité. Ils conviennent notamment aux secteurs industriels et mécaniques exigeant des fixations inoxydables et fiables.
Recommandations d’utilisation :
Le perçage recommandé est de 7 mm pour le M5. Pour une installation optimale, il est conseillé de se référer aux outils et manuels disponibles sur le site du fabricant.
Avantages produit :
- Haute résistance mécanique au retrait et au cisaillement.
- Matériau inox A2 pour une excellente résistance à la corrosion.
- Tête réduite pour un montage discret.
- Compatibilité avec une large plage d’épaisseurs de matériau.
- Respect des normes qualité et environnementales internationales.
Ces écrous crantés SCELL-IT offrent une solution fiable et durable pour des assemblages techniques nécessitant précision et robustesse.
- matériau : inox A2
- type : écrou cranté à tête réduite 90°
- diamètre extérieur D1 : 6,9 mm
- diamètre de perçage D2 : 8 mm
- hauteur de tête K : 0,6 mm
- longueur totale L : 11,5 mm
- longueur filetée L1 : 4,0 mm
- tolérance de fixation (épaisseur matériau) : 0,5 à 3,0 mm
- couple de serrage maximal conseillé : 10 Nm
- résistance au retrait (pull-out) : 11 700 N
- résistance au cisaillement (shear) : 2 900 N
- conformité normes qualité : ISO 9001:2000, ISO 14001, TS 16949
- référence fournisseur : EX-9460730530B
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quels sont les dimensions et caractéristiques techniques de ces écrous crantés inox A2 M5x11,5mm ?
Ces écrous présentent un filetage M5 avec un diamètre extérieur de 6,9 mm, une tête de 8,0 mm de diamètre et une hauteur de tête réduite à 0,6 mm. La longueur totale est de 11,5 mm, dont 4,0 mm insérés dans le matériau, compatible avec une épaisseur comprise entre 0,5 et 3,0 mm.
Comment assurer une fixation optimale avec ces écrous crantés ?
L’écrou doit être inséré dans un trou pré-percé de 7,0 mm de diamètre. La surface crantée garantit une bonne tenue mécanique dans le matériau, tandis que la tête réduite à 90° permet un montage compact et affleurant.
Quelles sont les performances mécaniques à prendre en compte pour ce produit ?
Le couple de serrage maximal recommandé est de 10 Nm pour garantir la durabilité de l’assemblage. La résistance au retrait est de 11 700 N et la résistance au cisaillement de 2 900 N, assurant une fixation fiable dans les matériaux adaptés.
Quels matériaux et conditions d’utilisation sont compatibles avec ces écrous ?
Ces écrous sont conçus pour être insérés dans des matériaux métalliques ou composites ayant une épaisseur de 0,5 à 3,0 mm. Leur fabrication en inox A2 offre une bonne résistance à la corrosion, adaptée aux environnements extérieurs.
Quelles normes garantissent la qualité et la sécurité de ces écrous crantés ?
Ils sont fabriqués dans des installations certifiées ISO 9001:2000, ISO 14001 et TS 16949, assurant un contrôle qualité rigoureux et une conformité aux standards industriels.
