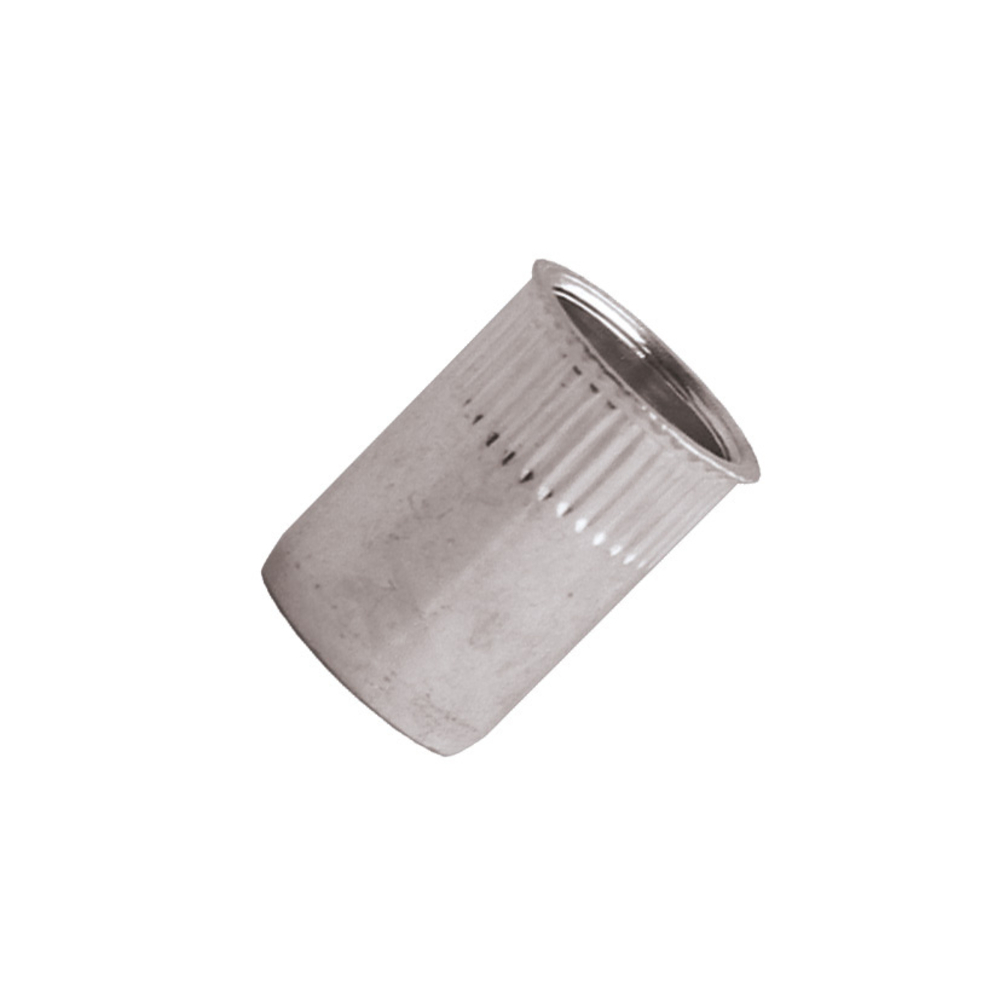

50 écrous crantés à inox A2 à tête réduite 90° à M6x14mm - SCELL-IT - EX-9460730630B
Référence : S344EX9460730630B
Découvrez 50 écrous crantés à inox A2 à tête réduite 90° à M6x14mm - SCELL-IT - EX-9460730630B disponible à l'achat
- Fabriqués en inox A2 pour une meilleure résistance à la corrosion
- Tête réduite à 90° pour un montage simplifié et précis
- Lot de 50 écrous crantés pour une utilisation polyvalente
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
50 écrous crantés en inox A2 à tête réduite 90° de dimensions M6x14 mm, présentés en lot de 50 pièces.
Ces écrous sont fabriqués en acier inoxydable A2, garantissant une excellente résistance à la corrosion.
La tête réduite à 90° permet un montage précis et simplifié, particulièrement adapté aux applications où l’encombrement est limité.
Le crantage assure une fixation solide et fiable, adaptée aux besoins industriels exigeants.
Les dimensions techniques pour le modèle M6 sont les suivantes : un diamètre extérieur D1 de 8,9 mm, un diamètre D2 de 10 mm, une hauteur de tête K de 0,6 mm, une longueur totale L de 14 mm et une longueur d’insertion L1 de 4 mm.
L’épaisseur du matériau à fixer (G) peut varier entre 0,5 et 3,0 mm.
Les performances mécaniques recommandent un couple maximal de serrage de 20 Nm.
La résistance à l’arrachement est de 18 000 N et la résistance au cisaillement atteint 4 900 N, assurant une fixation robuste et durable.
Ces écrous conviennent à des applications industrielles nécessitant une fixation durable, résistante à la corrosion et un montage précis dans des matériaux d’épaisseur variable.
Ils respectent les normes ISO 9001:2000, ISO 14001 et TS 16949, garantissant un contrôle qualité rigoureux.
Pour l’installation, il est recommandé un perçage avec un diamètre de 9 mm.
Des informations complémentaires sur la pose et les outils adaptés sont disponibles sur le site du fabricant SCELL-IT.
Le conditionnement en lot de 50 pièces offre une solution polyvalente et économique pour des besoins multiples en fixation.
Caractéristiques techniques principales :
- Filetage : M6
- Diamètre extérieur (D1) : 8,9 mm
- Diamètre intérieur (D2) : 10,0 mm
- Hauteur de la tête (K) : 0,6 mm
- Longueur totale (L) : 14,0 mm
- Longueur d’engagement (L1) : 4,0 mm
- Tolérance d’épaisseur de matériau (G) : 0,5 à 3,0 mm
Performances mécaniques :
- Couple de serrage maximal recommandé : 20 Nm
- Résistance au retrait (pull-out) : 18 000 N
- Résistance au cisaillement (shear) : 4 900 N
Ces écrous sont adaptés pour une installation nécessitant une fixation robuste et durable dans des matériaux d’épaisseur comprise entre 0,5 et 3,0 mm. Leur conception à tête réduite permet une intégration discrète et une finition soignée.
Le produit est conforme aux normes ISO 9001:2000, ISO 14001 et TS 16949, attestant de la qualité et de la conformité des procédés de fabrication.
Pour l’installation, il est recommandé de respecter les préconisations de perçage (9 mm) et de couple de serrage indiquées. Ces écrous conviennent à des applications industrielles nécessitant une fixation fiable en environnement potentiellement corrosif grâce à leur composition inox A2.
- matériau : inox A2
- tête réduite à 90°
- diamètre extérieur D1 : 8,9 mm
- diamètre D2 : 10 mm
- hauteur de tête K : 0,6 mm
- longueur totale L : 14 mm
- longueur d’insertion L1 : 4 mm
- épaisseur du matériau à fixer (G) : 0,5 à 3,0 mm
- couple maximal de serrage : 20 Nm
- résistance à l’arrachement : 18 000 N
- résistance au cisaillement : 4 900 N
- diamètre de perçage recommandé : 9 mm
- référence fournisseur : EX-9460730630B
- normes : ISO 9001:2000, ISO 14001, TS 16949
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quels sont les matériaux compatibles avec ces écrous crantés à tête réduite ?
Ces écrous crantés sont conçus pour être insérés dans des matériaux dont l’épaisseur varie de 0,5 à 3,0 mm. Leur surface crantée garantit une bonne tenue mécanique dans ces matériaux, empêchant tout dévissage ou rotation.
Quelles sont les caractéristiques mécaniques principales de ces écrous ?
Ils supportent un couple de serrage maximal recommandé de 20 Nm, une résistance à l’arrachement de 18 000 N et une résistance au cisaillement de 4 900 N, assurant une fixation solide et durable.
Comment se déroule la mise en œuvre de ces écrous crantés ?
L’écrou doit être inséré dans un trou préalablement percé ou taraudé suivant les recommandations, avec un perçage conseillé de 9,0 mm pour le modèle M6. La tête réduite à 90° permet une pose affleurante ou légèrement en retrait.
Quels sont les avantages techniques de la tête réduite à 90° ?
La tête réduite offre une intégration discrète dans l’assemblage, limitant l’encombrement tout en facilitant un montage précis et simplifié.
Quelles normes garantissent la qualité et la sécurité de ce produit ?
Ce produit est fabriqué selon les normes ISO 9001:2000, ISO 14001 et TS 16949, assurant un contrôle rigoureux de la qualité et une conformité aux exigences industrielles.
