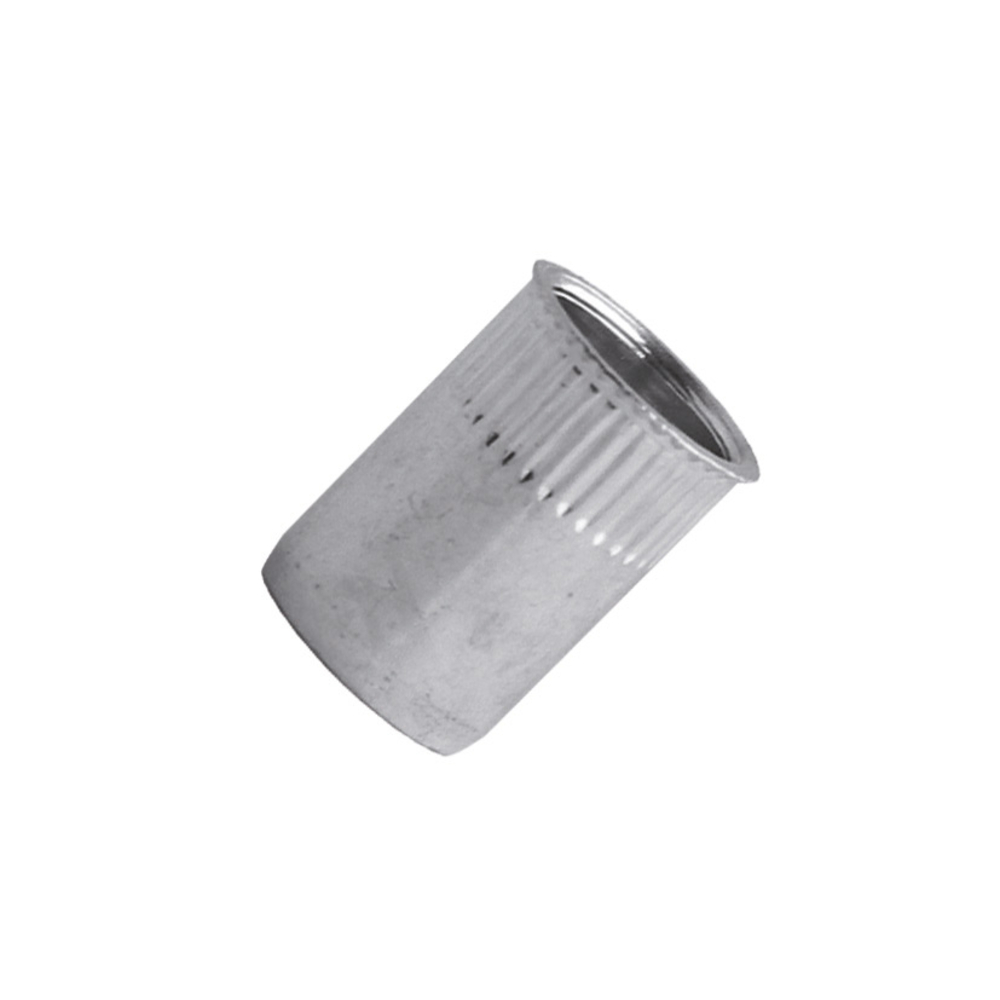

50 écrous crantés - acier - tête réduite 90° - M5x11,5mm - SCELL-IT - TCR0530-B50
Référence : S344TCR0530B50
Découvrez 50 écrous crantés - acier - tête réduite 90° - M5x11,5mm - SCELL-IT - TCR0530-B50 disponible à l'achat
- Écrous crantés en acier pour une robustesse maximale.
- Tête réduite à 90° pour un montage facile et pratique.
- Dimensions précises de M5x11,5mm pour une compatibilité optimale.
- Idéal pour des assemblages durables et fiables.
- Parfait pour divers projets de fixation et de construction.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Les 50 écrous crantés sont fabriqués en acier, garantissant une robustesse maximale.
Ils possèdent une tête réduite à 90°, facilitant un montage simple et pratique dans divers assemblages.
Les dimensions précises comprennent un filetage M5 avec une longueur totale (L) de 11,5 mm.
La partie crantée (L2) mesure 4 mm et le diamètre extérieur est de 8 mm.
Ces écrous offrent une excellente tenue mécanique avec une force de serrage maximale de 9 200 N et un couple maximal de 7 Nm.
Ils sont conçus pour assurer des assemblages durables et fiables, adaptés à de nombreux projets de fixation et de construction.
La conception intègre des tolérances précises de ± 0,05 mm sur les dimensions clés, garantissant une compatibilité optimale.
Ils conviennent particulièrement aux environnements nécessitant une fixation solide tout en limitant l’encombrement grâce à leur tête réduite.
Ces écrous sont conditionnés en lots de 50 unités, facilitant leur stockage et leur gestion.
Ils répondent aux normes ISO 9001:2000 et TS 16949, attestant de leur qualité et conformité aux standards industriels.
En résumé, ces écrous crantés en acier à tête réduite 90° M5x11,5 mm sont des composants robustes, précis et performants, parfaitement adaptés aux applications techniques exigeantes.
Ces écrous offrent une résistance mécanique élevée avec une force minimale de serrage de 2 200 N et maximale de 9 200 N, ainsi qu’un couple de serrage recommandé de 5 Nm. La tolérance sur la longueur est de ± 0,05 mm, assurant une précision adaptée aux applications industrielles.
L’écrou est conçu pour être inséré dans des matériaux grâce à ses crans qui garantissent une excellente tenue et évitent le desserrage. Sa tête réduite à 90° permet une intégration optimale dans des espaces restreints, facilitant ainsi son usage dans des assemblages mécaniques nécessitant une faible hauteur de fixation.
Ce produit est conforme aux normes de qualité ISO 9001:2000 et TS 16949, attestant de son haut niveau de fabrication et de contrôle qualité.
Caractéristiques principales :
- Matière : acier
- Type : écrou cranté à tête réduite 90°
- Filetage : M5
- Longueur totale (L) : 11,5 mm
- Hauteur tête (L2) : 4 mm
- Largeur tête (K) : 8 mm
- Épaisseur épaulement (G) : 0,50 mm
- Force de serrage : 2 200 N min. / 9 200 N max.
- Couple de serrage recommandé : 5 Nm
- Tolérance longueur : ± 0,05 mm
Ces écrous sont adaptés pour des assemblages nécessitant une fixation durable avec résistance au desserrage, notamment dans les secteurs industriels et mécaniques. Leur conception permet une pose aisée tout en assurant la robustesse de l’assemblage.
- matériau : acier
- tête réduite à 90°
- filetage : M5
- longueur totale (L) : 11,5 mm
- longueur partie crantée (L2) : 4 mm
- diamètre extérieur (Ø) : 8 mm
- force de serrage maximale : 9 200 N
- couple maximal : 7 Nm
- tolérances dimensionnelles : ± 0,05 mm
- référence fournisseur : TCR0530-B50
- normes : ISO 9001:2000, TS 16949
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quels sont les principaux critères techniques pour choisir ces écrous crantés acier à tête réduite 90° ?
Ces écrous présentent un filetage métrique M5 avec une longueur totale de 11,5 mm et une tête réduite à 90° d’une épaisseur de 0,50 mm. Leur denture crantée de 0,6 mm assure une meilleure résistance au desserrage. Le couple de serrage recommandé est de 5 Nm, avec une charge minimale de 2 200 N et maximale de 9 200 N, garantissant une fixation solide.
Comment la tête réduite à 90° influence-t-elle l’utilisation sur chantier ?
La tête réduite permet un montage dans des espaces confinés où un écrou classique ne pourrait pas être installé. Cette spécificité facilite l’intégration dans des assemblages avec peu de dégagement, sans compromettre la robustesse de la fixation.
Quelle est la résistance mécanique de ces écrous et leur domaine d’application ?
Fabriqués en acier, ces écrous offrent une bonne résistance au cisaillement et au couple. Ils conviennent particulièrement aux secteurs nécessitant des fixations durables, comme l’industrie automobile et la mécanique, où la robustesse et la fiabilité sont essentielles.
Quelles sont les normes garantissant la qualité de ces écrous crantés ?
La fabrication respecte les normes ISO 9001:2000 et TS 16949, assurant la qualité, la traçabilité et la conformité du produit à des exigences industrielles strictes.
Quel est le diamètre de perçage conseillé pour une installation optimale ?
Le diamètre du trou de perçage conseillé est de 6,85 mm ± 0,05, ce qui garantit un ajustement précis et une fixation efficace de l’écrou cranté dans le matériau.
