50 goujons d'ancrage acier zingué - M10x120mm - SCELL-IT - BZ-10X120
Référence : S344BZ10X120
Découvrez 50 goujons d'ancrage acier zingué - M10x120mm - SCELL-IT - BZ-10X120 disponible à l'achat
- Installation rapide et efficace grâce à un design intégré
- Réduction de la distance minimale au bord du support
- Optimisation pour les espaces restreints et peu profonds
- Moins invasive pour une installation discrète
- Adaptée pour une fixation dans le béton
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents

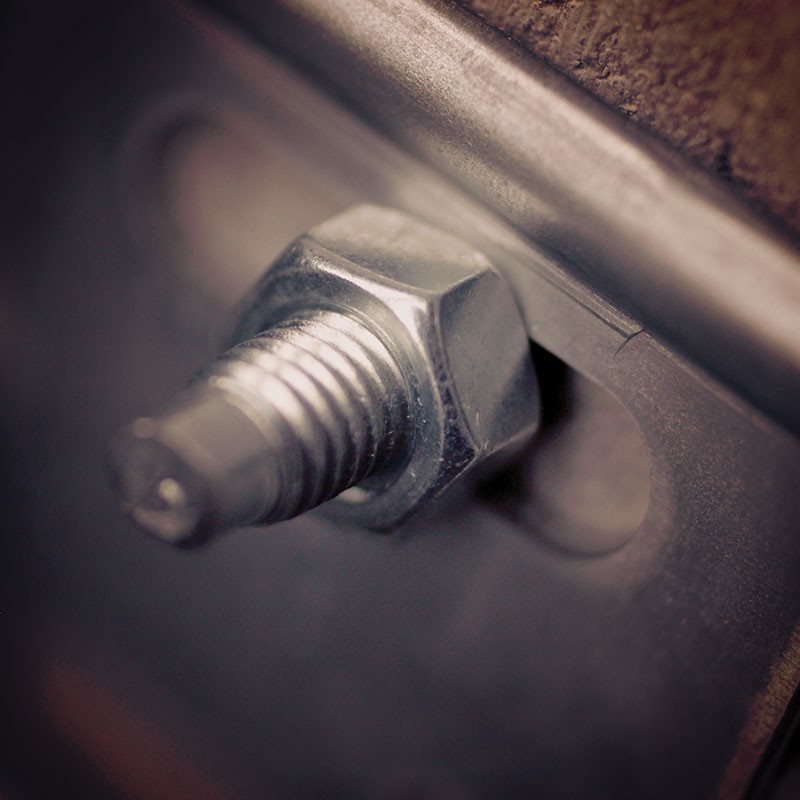

Les 50 goujons d'ancrage en acier zingué SCELL-IT, modèle BZ-10X120, sont conçus pour offrir une fixation performante et optimisée dans le béton.
Ils se caractérisent par une installation rapide et efficace grâce à un design intégré avec écrou et rondelle prémontés, ce qui facilite la pose à travers l’élément à fixer.
Cette conception permet de réduire la distance minimale au bord du support, l’entraxe entre les goujons ainsi que l’épaisseur minimale du support.
Ces atouts rendent ce goujon particulièrement adapté aux espaces restreints et peu profonds.
La profondeur d’ancrage est également diminuée, permettant une installation discrète et moins invasive.
Les caractéristiques techniques précises de ce goujon sont : un diamètre de filetage M10, une longueur totale de 120 mm, un diamètre de perçage recommandé de 10 mm avec une profondeur de perçage de 65 mm.
L’épaisseur maximale à fixer est de 60 mm, la longueur de filetage est de 82 mm et l’ouverture de clé nécessaire est de 17 mm.
Le couple de serrage recommandé est de 25 Nm.
Ce goujon est spécifiquement conçu pour une fixation dans le béton.
Le fonctionnement repose sur l’application du couple de serrage sur l’écrou, provoquant le déplacement d’un cône dans une bague d’expansion.
Cette action ouvre les segments de la bague qui se plaquent contre les parois du trou percé, assurant une adhérence par frottement dans le matériau support.
Le produit bénéficie de l’agrément technique européen ETA-11/0124, option 7, garantissant sa qualité et sa fiabilité.
Le goujon est fabriqué en acier électrozingué, avec une version disponible en acier inox A4 pour des applications spécifiques.
Les usages typiques incluent la fixation de profils métalliques tels que garde-corps, poutres métalliques, équerres de bardage, sabots de charpente, consoles, chemins de câbles, ainsi que la pose de portes et portails industriels et le supportage industriel.
Pour la pose, il est nécessaire de percer un trou propre et dépoussiéré, d’insérer le goujon à travers l’objet à fixer, puis d’appliquer le couple de serrage approprié.
Cette méthode garantit une fixation solide et durable.
En résumé, ce lot de 50 goujons d'ancrage M10x120 mm SCELL-IT combine facilité d'installation, optimisation des contraintes d'espace, performances techniques fiables et conformité aux normes européennes.
Il constitue une solution idéale pour les fixations en béton dans des environnements industriels et de construction.
Ce goujon est spécialement adapté pour la fixation sur béton et pierre, avec une conformité certifiée par une évaluation technique européenne ETA-11/0124 (Option 7) et des certifications ISO 9001:2008 et TS 16949. Le matériau utilisé est de l'acier électrozingué, avec une version disponible en acier inox A4.
Les caractéristiques techniques détaillées sont les suivantes :
- Diamètre : M10
- Longueur totale : 120 mm
- Diamètre de perçage : 10 mm
- Profondeur de perçage : 65 mm
- Épaisseur maximale de la pièce à fixer : 60 mm
- Longueur de filetage : 82 mm
- Ouverture de clé : 17 mm
- Couple de serrage recommandé : 25 Nm
Le principe de fonctionnement repose sur l'application du couple de serrage sur l'écrou, ce qui entraîne la remontée du cône dans la bague d'expansion. Cette action provoque l'ouverture des segments d'expansion qui se plaquent contre les parois du trou, assurant une adhérence par frottement dans le matériau support.
Les performances en charge pour ce type de goujon sont calculées pour du béton non fissuré C20/25, avec une résistance en traction de 570 daN et en cisaillement de 500 daN pour la taille M10 (valeurs indicatives issues des documents techniques).
Les usages recommandés incluent la fixation de profils métalliques tels que garde-corps, poutres métalliques, équerres de bardage, sabots de charpente, consoles, chemins de câbles, ainsi que pour portes et portails industriels ou supportage industriel.
L'installation se fait en perçant un trou au diamètre et à la profondeur spécifiés, en dépoussiérant soigneusement avant d'insérer le goujon à travers la pièce à fixer, puis en appliquant le couple de serrage recommandé à l'aide d'une clé ou d'une boulonneuse.
Ce produit bénéficie d'un logiciel de calcul pour faciliter la conception et le dimensionnement des fixations.
En résumé, ce goujon d'ancrage M10x120 mm en acier zingué SCELL-IT allie robustesse, facilité de pose et conformité aux normes européennes pour une fixation fiable sur béton et pierre dans divers secteurs industriels et de construction.
- diamètre : M10
- longueur : 120 mm
- diamètre de perçage : 10 mm
- profondeur de perçage : 65 mm
- épaisseur à fixer : 60 mm
- ouverture de clé : 17 mm
- longueur de filetage : 82 mm
- couple de serrage : 25 Nm
- fixation : béton
- matériau : acier électrozingué
- référence fournisseur : BZ-10X120
- agrément technique européen : ETA-11/0124 option 7
