50 goujons d'ancrage ate option1 - acier zingué - M10x100mm - SCELL-IT - BZPLUS10100
Référence : S344BZPLUS10100
Découvrez 50 goujons d'ancrage ate option1 - acier zingué - M10x100mm - SCELL-IT - BZPLUS10100 disponible à l'achat
- Performant, idéal pour les mises en œuvre exigeantes.
- Pose simple et rapide grâce à son design traversant.
- Filetage long protégé pour une pratique sécurisée.
- Écrou et rondelle prémontés pour une installation facile.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Certificat
1 document
Voir plus de documents

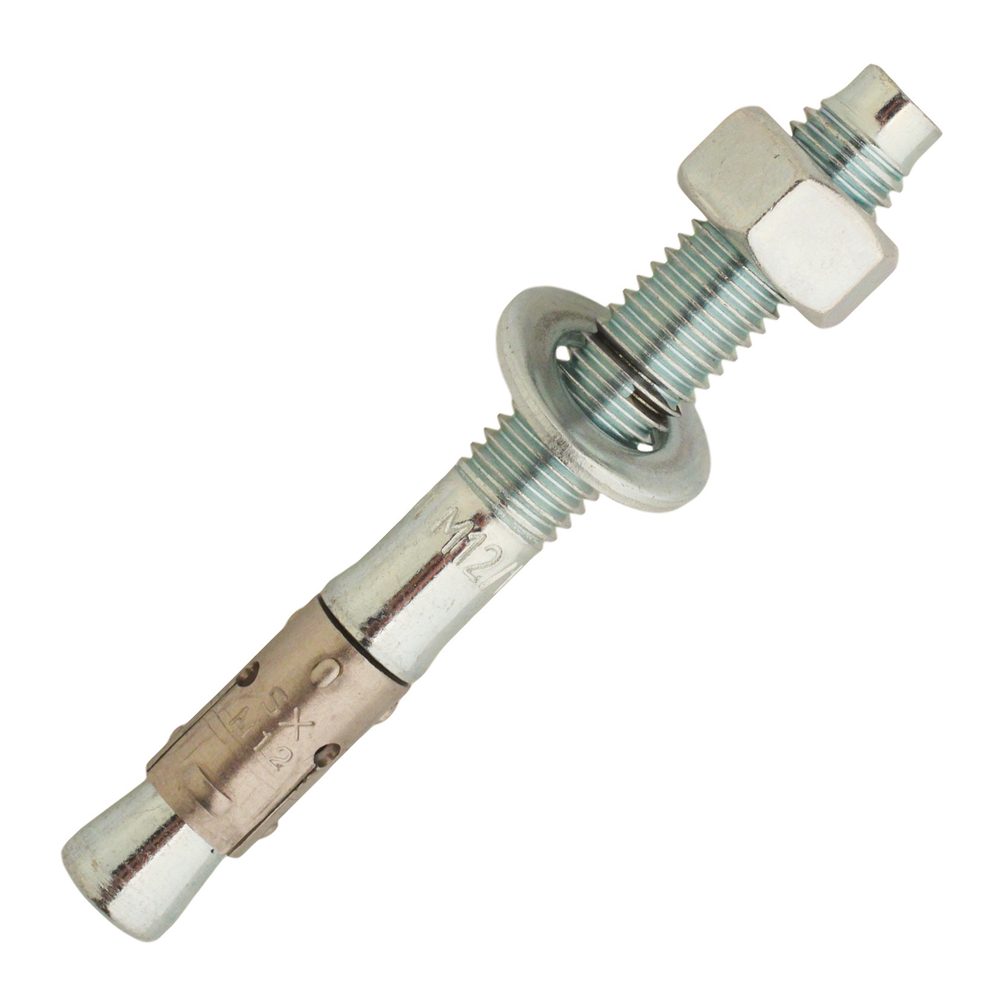

Le goujon d'ancrage ATE option 1 en acier zingué M10x100mm est un dispositif de fixation traversant performant, conçu pour les applications les plus exigeantes dans le béton fissuré ou non fissuré.
Il est fabriqué en acier électro-zingué pour le goujon, la rondelle et l'écrou hexagonal, avec une bague d'expansion en acier inox A4.
Une version entièrement en acier inoxydable A4 est également disponible (référence : A4-BZ2).
Ce goujon permet une pose simple et rapide au travers de l’objet à fixer.
Le filetage long est protégé par son extrémité, assurant une manipulation pratique.
L'écrou et la rondelle sont prémontés pour faciliter l'installation.
Les caractéristiques techniques du modèle M10x100mm (référence BZPLUS10100) sont les suivantes :
- Diamètre du filetage : 10 mm
- Longueur totale : 100 mm
- Épaisseur maximale de la pièce à fixer : 20 mm
- Profondeur effective d'ancrage : 60 mm
- Profondeur minimale de perçage : 75 mm
- Diamètre de perçage : 10 mm
- Diamètre maximal de perçage dans la pièce à fixer : 12 mm
- Couple de serrage recommandé : 50 N.m
- Ouverture de clef : 17 mm
Le principe de pose repose sur l'application d'un couple de serrage sur l'écrou, ce qui entraîne la montée du cône dans la bague d'expansion.
Cette action provoque l'ouverture des segments qui se plaquent contre les parois du matériau support, assurant une adhérence par frottement.
Ce goujon est certifié pour une tenue au feu jusqu'à 120 minutes (F120) et bénéficie de l'agrément technique européen ETA 15/0528, garantissant sa conformité aux normes de sécurité et de performance.
Un logiciel de calcul est disponible pour faciliter le dimensionnement.
Il est idéal pour fixer des profils métalliques tels que garde-corps, poutres métalliques, équerres de bardage, sabots de charpente, consoles, chemins de câbles, ainsi que pour portes et portails industriels ou supportage industriel.
Les conditions de mise en œuvre recommandent un entraxe minimum de 150 mm, une distance au bord minimum de 60 mm, et une épaisseur minimale du support de 75 mm pour le modèle M10.
Le conditionnement standard comprend 50 goujons par paquet, facilitant le stockage et la gestion sur chantier.
En résumé, ce goujon d'ancrage est une solution robuste, fiable et facile à mettre en œuvre, parfaitement adaptée aux environnements industriels exigeants et aux fixations structurelles dans le béton.
Il est fabriqué en acier électro-zingué pour le goujon, la rondelle et l'écrou hexagonal, tandis que la bague d'expansion est en acier inox A4, garantissant une bonne résistance à la corrosion. Une version entièrement en acier inoxydable A4 est également disponible.
Le principe de fonctionnement repose sur l'application d'un couple de serrage sur l'écrou, ce qui fait remonter un cône dans la bague d'expansion. Cette action ouvre les segments de la bague qui se plaquent contre les parois du matériau support, assurant ainsi une adhérence par frottement.
Le produit est certifié par un Agrément Technique Européen (ETA 15/0528) et convient aussi bien pour du béton fissuré que non fissuré, avec une tenue au feu de 2 heures (F120). Il est particulièrement adapté pour la fixation de profils métalliques tels que garde-corps, poutres métalliques, équerres de bardage, sabots de charpente, consoles, chemins de câbles, ainsi que pour portes et portails industriels et le supportage industriel.
Les données techniques pour le modèle M10x100 mm sont les suivantes :
- Profondeur d'ancrage effective (hef) : 60 mm
- Diamètre de perçage (dcut) : 10 mm
- Profondeur minimale de perçage (h1) : 75 mm
- Diamètre maximal de perçage dans la pièce à fixer (df) : 12 mm
- Ouverture de clef (SW) : 17 mm
- Couple de serrage recommandé (Tinst) : 50 N.m
- Longueur totale (L) : 100 mm
- Épaisseur maximale de la pièce à fixer (tfix) : 20 mm
- Longueur du filetage (Lf) : 50 mm
Les charges de service admissibles en béton C20/25 sont de 1 006 daN en traction et 1 411 daN en cisaillement pour le M10, avec des valeurs adaptées pour béton fissuré ou non fissuré.
La mise en œuvre est simple : percer le trou, dépoussiérer, insérer le goujon au travers de la pièce à fixer, puis appliquer le couple de serrage. Les distances minimales au bord, entraxe et épaisseur du support sont faibles, permettant une installation flexible même dans des espaces restreints.
Ce goujon d'ancrage offre une solution performante, pratique et fiable pour des fixations métalliques en béton, avec une installation rapide et une excellente tenue mécanique certifiée.
- marque : Scell-it
- référence fournisseur : BZPLUS10100
- diamètre du filetage : 10 mm
- longueur totale : 100 mm
- épaisseur maximale de la pièce à fixer : 20 mm
- profondeur effective d'ancrage : 60 mm
- profondeur minimale de perçage : 75 mm
- diamètre de perçage : 10 mm
- diamètre maximal de perçage dans la pièce à fixer : 12 mm
- couple de serrage recommandé : 50 N.m
- ouverture de clef : 17 mm
- matière : goujon, rondelle et écrou hexagonal en acier électro-zingué, bague d'expansion en acier inox A4
- certifié tenue au feu : 120 minutes (F120)
- agrément technique européen : ETA 15/0528
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quelles sont les caractéristiques principales du goujon d'ancrage ATE option 1 ?
Ce goujon est conçu pour des mises en œuvre exigeantes avec une pose traversante simple et rapide. Il est équipé d'un écrou et d'une rondelle prémontés, et son filetage long est protégé par une extrémité. Sa conception permet une profondeur d'ancrage réduite et des distances minimales au bord et entre goujons faibles.
Comment se déroule la mise en œuvre de ce goujon d'ancrage ?
La pose s'effectue en perçant un trou, en le dépoussiérant, puis en insérant le goujon à travers la pièce à fixer. L'application du couple de serrage sur l'écrou entraîne la remontée d'un cône dans la bague d'expansion, provoquant l'ouverture des segments qui adhèrent par frottement aux parois du matériau support.
Dans quels matériaux ce goujon peut-il être utilisé en toute sécurité ?
Il est homologué pour une utilisation dans du béton fissuré ou non fissuré, conformément à l'agrément technique européen ETA 15/0528, option 1. Le support doit respecter des épaisseurs minimales et des distances au bord définies pour garantir la tenue.
Quelles sont les performances de charge du goujon ATE option 1 ?
Pour un diamètre M10, il supporte en traction jusqu'à 476 daN en béton non fissuré et 357 daN en béton fissuré. En cisaillement, il atteint 1006 daN dans les deux cas. Ces valeurs sont garanties en respectant les profondeurs d'ancrage et les conditions de pose spécifiées.
Quelles sont les spécificités techniques à respecter pour assurer la sécurité et la performance ?
Le couple de serrage doit être précisément appliqué (50 N.m pour M10), avec un perçage d'un diamètre de 10 mm et une profondeur minimale de 75 mm. Les distances minimales au bord (60 mm) et entre goujons (150 mm) ainsi que l'épaisseur minimale du support (120 mm) doivent être respectées conformément à l'agrément ETA.
