50 goujons d'ancrage ate option1 - acier zingué - M10x130mm - SCELL-IT - BZPLUS10130
Référence : S344BZPLUS10130
Découvrez 50 goujons d'ancrage ate option1 - acier zingué - M10x130mm - SCELL-IT - BZPLUS10130 disponible à l'achat
- Performant, idéal pour des mises en œuvre exigeantes.
- Pose simple et rapide grâce au design traversant.
- Filetage long protégé pour une utilisation pratique.
- Écrou et rondelle déjà prémontés pour plus de confort.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Certificat
1 document
Voir plus de documents

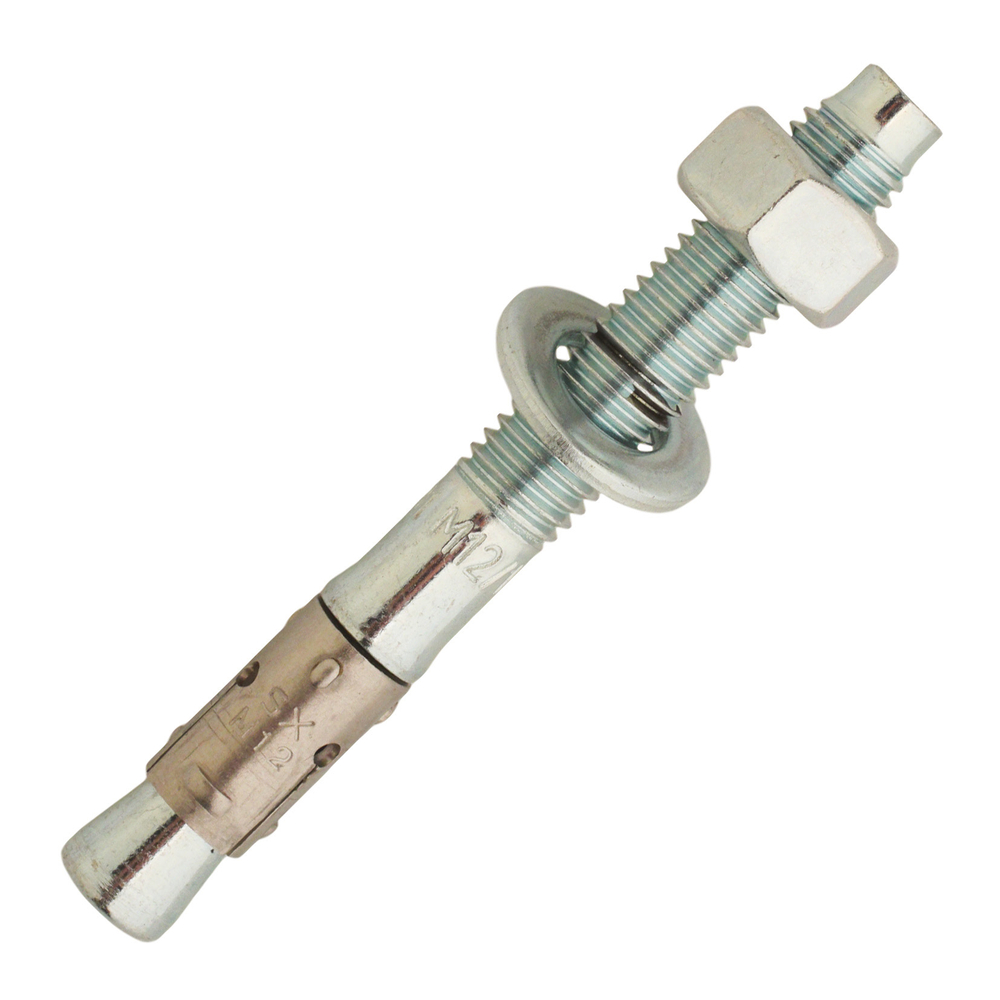

Le lot comprend 50 goujons d'ancrage ATE Option 1 en acier électro-zingué, de dimensions M10x130 mm, référence SCELL-IT BZPLUS10130.
Ce goujon d'ancrage traversant est conçu pour des mises en œuvre exigeantes, offrant une pose simple et rapide à travers l'objet à fixer.
Le filetage long est protégé par son extrémité, garantissant une utilisation pratique.
L'écrou hexagonal et la rondelle sont prémontés, facilitant ainsi le montage.
Le goujon, la rondelle et l'écrou sont en acier électro-zingué, tandis que la bague d'expansion est en acier inox A4, assurant une excellente résistance.
Une version entièrement en acier inoxydable A4 est également disponible sous la référence A4-BZ2.
Ce système d'ancrage est conforme à l'agrément technique européen ETA 15/0528 et adapté pour une pose dans du béton fissuré ou non fissuré.
Il bénéficie d'une tenue au feu de 120 minutes (F120), garantissant une sécurité renforcée.
Les applications typiques incluent la fixation de profils métalliques tels que garde-corps, poutres métalliques, équerres de bardage, sabots de charpente, consoles, chemins de câbles, ainsi que pour portes et portails industriels et le supportage industriel.
Le principe de pose est le suivant :
- Percer un trou dans le support avec un diamètre de 10 mm et une profondeur minimale de 75 mm.
- Dépoussiérer soigneusement le trou pour assurer une bonne adhérence.
- Monter le goujon au travers de la pièce à fixer, dont l'épaisseur maximale peut atteindre 50 mm.
- Appliquer un couple de serrage de 50 N.m à l'aide d'une clé ou d'une boulonneuse.
Lors du serrage, le cône remonte dans la bague d'expansion, provoquant l'ouverture des segments qui viennent se plaquer contre les parois du trou, assurant ainsi une adhérence par frottement dans le matériau support.
Caractéristiques techniques spécifiques au modèle M10x130 mm :
- Profondeur d'ancrage effective (hef) : 60 mm
- Diamètre de perçage (dcut) : 10 mm
- Profondeur mini de perçage (h1) : 75 mm
- Diamètre maximum de perçage dans la pièce à fixer (df) : 12 mm
- Ouverture de clef (Sw) : 17 mm
- Couple de serrage recommandé (Tinst) : 50 N.m
- Longueur totale (L) : 130 mm
- Épaisseur maximale de la pièce à fixer (tfix) : 50 mm
- Longueur du filetage (Lf) : 75 mm
Les charges de service recommandées sont calculées pour du béton C20/25, fissuré ou non fissuré, avec application des coefficients de sécurité conformément à la norme ETAG001.
Les valeurs de résistance en traction et cisaillement sont élevées, assurant une fixation fiable dans diverses conditions.
Le produit est conditionné en lot de 50 pièces.
Sa conception permet une réduction de la profondeur d'ancrage ainsi qu'une distance minimale au bord et entre ancrages, optimisant la mise en œuvre.
Ce goujon d'ancrage ATE Option 1 est une solution robuste, rapide à installer, spécialement adaptée aux exigences des fixations industrielles et métalliques en béton.
Ce goujon est composé d'un corps, d'une rondelle et d'un écrou en acier électro-zingué, ainsi que d'une bague d'expansion en acier inox A4. Il existe également en version entièrement en acier inoxydable A4.
Le principe de fonctionnement repose sur l'application d'un couple de serrage sur l'écrou, ce qui entraîne la remontée d'un cône dans la bague d'expansion. Cette action provoque l'ouverture des segments de la bague qui viennent se plaquer contre les parois du support, assurant ainsi une adhérence par frottement dans le matériau.
Ce goujon est adapté pour une utilisation dans du béton fissuré ou non fissuré, avec une tenue au feu certifiée jusqu'à 120 minutes (F120). Il est conforme à l'agrément technique européen ETA 15/0528, option 1.
Les applications typiques incluent la fixation de profils métalliques tels que garde-corps, poutres, équerres de bardage, sabots de charpente, consoles, chemins de câbles, ainsi que pour portes et portails industriels ou supportage industriel.
Les caractéristiques techniques détaillées pour la référence M10x130 mm (BZPLUS10130) sont les suivantes :
- Profondeur d'ancrage effective : 60 mm
- Diamètre de perçage : 10 mm
- Profondeur mini de perçage : 75 mm
- Diamètre maxi de perçage dans la pièce à fixer : 12 mm
- Couple de serrage : 50 N.m
- Ouverture de clef : 17 mm
- Épaisseur maximale de la pièce à fixer : 50 mm
- Longueur totale : 130 mm
- Longueur du filetage : 75 mm
Les charges de service recommandées pour le M10 sont :
- Traction en béton non fissuré : jusqu'à 1 411 daN
- Cisaillement en béton non fissuré : jusqu'à 2 623 daN
- Traction en béton fissuré : jusqu'à 476 daN
- Cisaillement en béton fissuré : jusqu'à 1 006 daN
La pose doit respecter les distances minimales au bord, entraxe et épaisseur du support, avec une profondeur d'ancrage adaptée. Le goujon permet une fixation fiable même avec des supports de faible épaisseur et une distance au bord réduite.
Ce produit bénéficie d'un logiciel de calcul dédié (FB120) pour optimiser la conception des ancrages.
En résumé, ce goujon d'ancrage ATE option 1 allie performance, facilité de pose et conformité aux normes européennes, adapté aux applications industrielles et métalliques exigeantes, en particulier dans le béton fissuré ou non fissuré.
- matière goujon, rondelle, écrou hexagonal : acier électro-zingué
- matière bague d’expansion : acier inox a4
- longueur totale (l) : 130 mm
- diamètre du filetage (ø) : m10
- profondeur d’ancrage effective (hef) : 60 mm
- diamètre de perçage (dcut) : 10 mm
- profondeur mini de perçage (h1) : 75 mm
- diamètre maximum de perçage dans la pièce à fixer (df) : 12 mm
- épaisseur maximale de la pièce à fixer (tfix) : 50 mm
- longueur du filetage (Lf) : 75 mm
- ouverture de clef (Sw) : 17 mm
- couple de serrage recommandé (Tinst) : 50 n.m
- tenue au feu : 120 minutes (f120)
- conforme à l’agrément technique européen eta 15/0528
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quels sont les matériaux constituant le goujon d'ancrage ATE option 1 ?
Le goujon, la rondelle et l'écrou hexagonal sont en acier électro-zingué, tandis que la bague d'expansion est en acier inox A4. Une version entièrement en acier inoxydable A4 est également disponible.
Comment se déroule la mise en œuvre de ce goujon d'ancrage ?
Il faut percer un trou de diamètre et profondeur adaptés, dépoussiérer ce trou, puis insérer le goujon à travers la pièce à fixer. En appliquant le couple de serrage recommandé sur l'écrou, le cône remonte dans la bague d'expansion, provoquant l'ouverture des segments qui se plaquent contre le matériau support, assurant ainsi une adhérence par frottement.
Quelles sont les performances de résistance dans le béton fissuré et non fissuré ?
Dans du béton C20/25, la traction en béton non fissuré atteint 476 daN pour un M10, avec un cisaillement de 1 006 daN. En béton fissuré, la traction est de 238 daN et le cisaillement de 357 daN. Ces valeurs respectent l'Agrément Technique Européen ETA 15/0528 option 1.
Quelles sont les contraintes à respecter lors de la pose pour garantir la sécurité et la tenue ?
Il est impératif de respecter les distances minimales au bord (65 mm), l'entraxe (150 mm) et l'épaisseur minimale du support (120 mm). Le perçage doit être conforme aux diamètres et profondeurs recommandés, et le couple de serrage appliqué doit être celui indiqué pour assurer la tenue optimale.
Quels sont les exemples d'applications adaptés à ce goujon d'ancrage ?
Ce goujon est adapté pour la fixation de profils métalliques tels que garde-corps, poutres, équerres de bardage, sabots de charpente, consoles et chemins de câbles, ainsi que pour portes et portails industriels et le supportage industriel.
