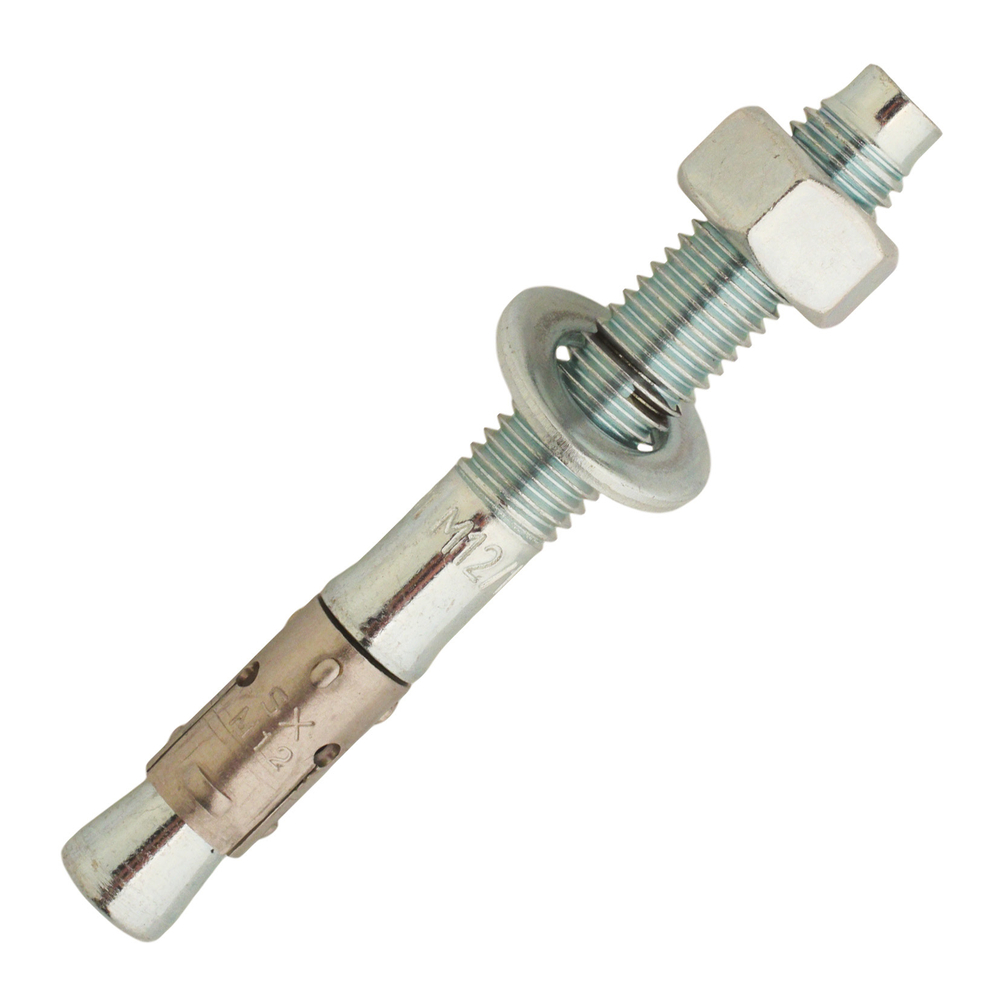

50 goujons d'ancrage ate option1 - acier zingué - M10x160mm - SCELL-IT - BZPLUS10160
Référence : S344BZPLUS10160
Découvrez 50 goujons d'ancrage ate option1 - acier zingué - M10x160mm - SCELL-IT - BZPLUS10160 disponible à l'achat
- Performant, idéal pour les mises en œuvre exigeantes.
- Pose simple et rapide traversant l'objet à fixer.
- Filetage long protégé pour plus de praticité.
- Écrou et rondelle déjà prémontés pour un gain de temps.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Certificat
1 document
Voir plus de documents
Le lot comprend 50 goujons d'ancrage ATE option 1 en acier électro-zingué, de dimensions M10 x 160 mm, référence SCELL-IT BZPLUS10160.
Ce goujon d'ancrage est conçu pour des mises en œuvre exigeantes et offre une fixation performante dans du béton fissuré et non fissuré.
Il est traversant, permettant une pose simple et rapide au travers de l'objet à fixer.
Le filetage long est protégé par son extrémité, assurant une meilleure praticité lors de la pose.
L'écrou et la rondelle sont prémontés, ce qui facilite et accélère considérablement l'installation.
Le goujon est fabriqué en acier électro-zingué, avec une bague d'expansion en acier inox A4, garantissant résistance et durabilité.
Une version en acier inoxydable A4 est également disponible sous la référence A4-BZ2.
Le principe de fixation repose sur l'expansion : lors de l'application du couple de serrage recommandé de 50 N.m sur l'écrou, le cône remonte dans la bague d'expansion, provoquant l'ouverture des segments qui se plaquent contre les parois du support.
Cette action génère une adhérence par frottement dans le matériau support, assurant une fixation solide et fiable.
Les caractéristiques techniques précises du modèle M10 x 160 mm sont les suivantes :
- Profondeur d'ancrage effective (hef) : 60 mm
- Diamètre de perçage (dcut) : 10 mm
- Profondeur minimale de perçage (h1) : 75 mm
- Diamètre maximal de perçage dans la pièce à fixer (df) : 12 mm
- Ouverture de clé (Sw) : 17 mm
- Couple de serrage recommandé (Tinst) : 50 N.m
- Longueur totale (L) : 160 mm
- Épaisseur maximale de la pièce à fixer (tfix) : 80 mm
- Longueur du filetage (Lf) : 50 mm
Ce goujon bénéficie de l'agrément technique européen ETA 15/0528 (Option 1), garantissant sa conformité aux normes de sécurité et de performance.
Il offre également une tenue au feu de 2 heures (F120).
Les applications typiques concernent la fixation de profils métalliques tels que garde-corps, poutres métalliques, équerres de bardage, sabots de charpente, consoles, chemins de câbles, ainsi que la fixation de portes et portails industriels ou le supportage industriel.
La pose doit respecter les distances minimales au bord (Cmin) de 150 mm, entre goujons (Smin) de 80 mm, ainsi que l'épaisseur minimale du support (hmin) de 120 mm pour le diamètre M10.
Le conditionnement est en lot de 50 pièces.
En résumé, ce goujon d'ancrage ATE option 1 en acier zingué est une solution fiable, durable et facile à poser.
Son montage rapide grâce à l'écrou et la rondelle prémontés, ainsi que ses caractéristiques techniques précises, en font un produit idéal pour des applications industrielles et de construction nécessitant une fixation résistante dans du béton, même fissuré.
Caractéristiques techniques et matériaux :
- Matériaux : goujon, rondelle et écrou en acier électro-zingué, bague d’expansion en acier inox A4.
- Dimensions spécifiques pour ce modèle : diamètre M10, longueur totale 160 mm, épaisseur maximale de la pièce à fixer 80 mm, profondeur d’ancrage effective 60 mm, couple de serrage recommandé 50 N.m, ouverture de clef 17 mm.
- Le filetage long permet une bonne tenue et une pose sécurisée.
Fonctionnement et mise en œuvre :
- Le goujon s’installe en traversant l’objet à fixer. Lors de l’application du couple de serrage sur l’écrou, le cône remonte dans la bague d’expansion, ouvrant les segments qui viennent se plaquer contre les parois du support, assurant une adhérence par frottement.
- Le perçage doit être effectué selon les dimensions recommandées : diamètre de perçage 10 mm, profondeur minimale 75 mm.
- La fixation est adaptée au béton fissuré et non fissuré, avec une tenue au feu certifiée (F120).
- Les distances minimales au bord, entraxe et épaisseur du support sont faibles, ce qui permet une installation flexible même dans des conditions contraignantes.
Applications :
- Fixation de profils métalliques, garde-corps, poutres métalliques, équerres de bardage, sabots de charpente, consoles, chemins de câbles.
- Portes et portails industriels, supportage industriel.
Performances :
- Charges de service importantes selon les diamètres et conditions de béton, avec des valeurs allant jusqu’à 2 623 daN en traction et cisaillement pour le M10.
- Conforme à l’agrément technique européen ETA 15/0528, avec logiciel de calcul dédié FB120 disponible.
Avantages :
- Pose rapide et simple grâce à l’écrou et rondelle prémontés.
- Réduit les contraintes sur le support grâce à une faible profondeur d’ancrage et à des distances minimales au bord et entre fixations.
- Résistance certifiée au feu et compatible avec béton fissuré.
- Disponibilité en acier inoxydable A4 pour des applications nécessitant une résistance accrue à la corrosion.
Ce goujon d’ancrage est une solution fiable et performante pour les fixations traversantes dans le bâtiment et l’industrie, alliant facilité de pose, sécurité et conformité aux normes en vigueur.
- matériau goujon, rondelle, écrou hexagonal : acier électro-zingué
- bague d’expansion : acier inox A4
- longueur totale (L) : 160 mm
- diamètre du filetage : M10
- profondeur d’ancrage effective (hef) : 60 mm
- diamètre de perçage (dcut) : 10 mm
- profondeur minimale de perçage (h1) : 75 mm
- diamètre maximal de perçage dans la pièce à fixer (df) : 12 mm
- ouverture de clé (Sw) : 17 mm
- couple de serrage recommandé (Tinst) : 50 N.m
- épaisseur maximale de la pièce à fixer (tfix) : 80 mm
- longueur du filetage (Lf) : 50 mm
- écrou et rondelle prémontés
- tenue au feu : 2 heures (F120)
- agrément technique européen ETA 15/0528 option 1
- référence fournisseur : BZPLUS10160
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quels sont les matériaux constituant le goujon d'ancrage ATE option 1 ?
Le goujon est fabriqué en acier électro-zingué, avec une bague d’expansion en acier inox A4. L’écrou hexagonal et la rondelle sont également en acier électro-zingué. Ce produit existe aussi en version entièrement en acier inoxydable A4.
Comment se déroule la mise en œuvre du goujon d'ancrage ATE option 1 ?
Après perçage et dépoussiérage du trou, le goujon est inséré à travers la pièce à fixer. En appliquant le couple de serrage recommandé sur l’écrou à l’aide d’une clé ou d’une boulonneuse, le cône remonte dans la bague d’expansion, provoquant l’ouverture des segments qui se plaquent contre les parois du support, assurant une adhérence par frottement.
Quelles sont les conditions techniques à respecter pour garantir la performance de ce goujon ?
Il faut respecter les distances minimales au bord (Cmin), l’entraxe (Smin) et l’épaisseur minimale du support (hmin). Par exemple, pour un diamètre M10, Cmin est de 60 mm, Smin de 150 mm et hmin de 120 mm. Le couple de serrage recommandé doit également être appliqué pour assurer une fixation optimale.
Quelles performances de charge offre ce goujon sur béton fissuré et non fissuré ?
Pour un goujon M10, la charge de service en traction est de 1 006 daN sur béton non fissuré et de 476 daN sur béton fissuré. En cisaillement, ces valeurs sont respectivement de 1 411 daN et 1 006 daN. Ces performances sont calculées selon l’agrément technique européen ETA 15/0528.
Pour quels types d’applications ce goujon est-il adapté ?
Il est destiné à la fixation de profils métalliques tels que garde-corps, poutres, équerres de bardage, sabots de charpente, consoles, chemins de câbles, ainsi qu’aux portes et portails industriels et au supportage industriel. Il convient pour béton fissuré et non fissuré avec une tenue au feu certifiée F120 (2 heures).
