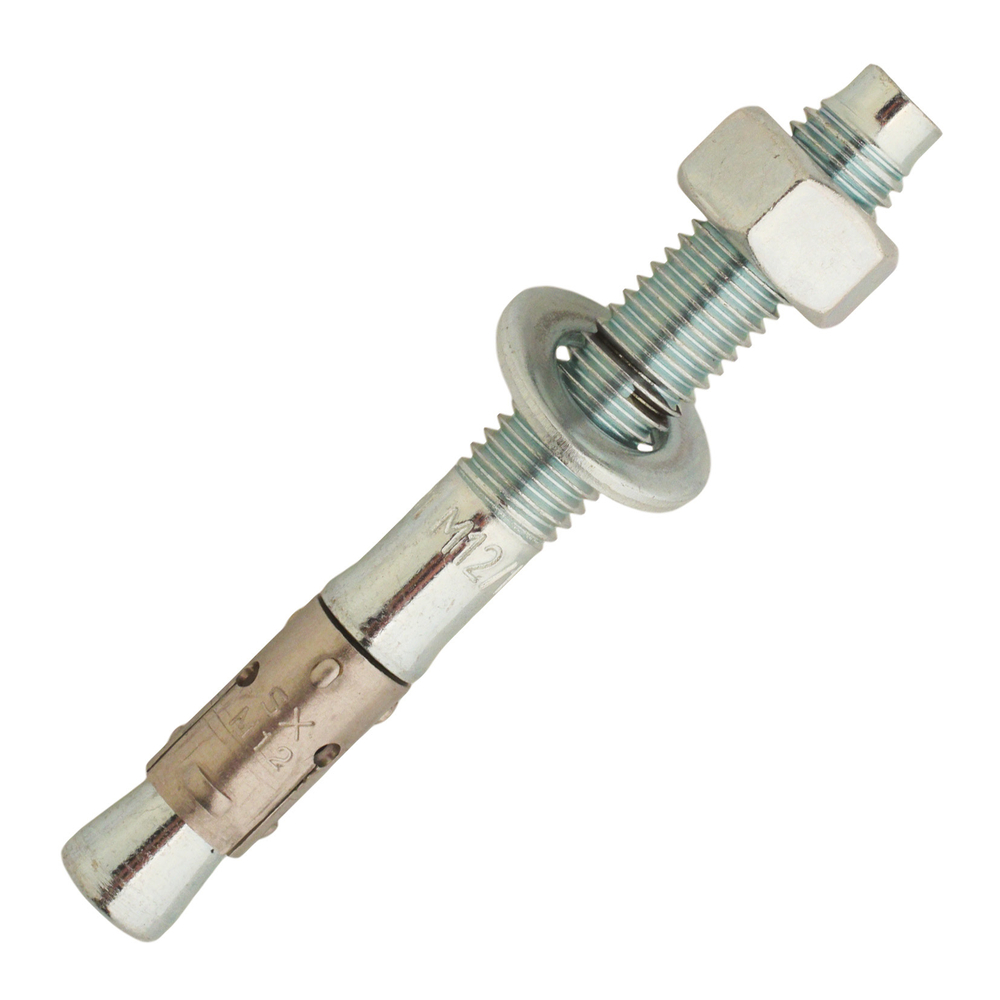

50 goujons d'ancrage ate option1 - acier zingué - M10x90mm - SCELL-IT - BZPLUS10090
Référence : S344BZPLUS10090
Découvrez 50 goujons d'ancrage ate option1 - acier zingué - M10x90mm - SCELL-IT - BZPLUS10090 disponible à l'achat
- Performant et adapté aux mises en œuvre exigeantes.
- Installation simple et rapide grâce à son design traversant.
- Filetage long protégé pour une utilisation pratique.
- Écrou et rondelle déjà prémontés pour gain de temps.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Certificat
1 document
Voir plus de documents
Le lot comprend 50 goujons d'ancrage ATE option 1 en acier électro-zingué, de dimensions M10x90 mm, référence SCELL-IT BZPLUS10090.
Ce goujon d'ancrage traversant est performant et adapté aux mises en œuvre les plus exigeantes.
Il permet une pose simple et rapide au travers de l'objet à fixer grâce à son design traversant.
Le filetage long est protégé par son extrémité, assurant une utilisation pratique.
L'écrou hexagonal et la rondelle sont prémontés, ce qui facilite et accélère l'installation.
Le goujon est composé d'acier électro-zingué pour le goujon, la rondelle et l'écrou, avec une bague d’expansion en acier inox A4.
Une version en acier inoxydable A4 est également disponible sous la référence A4-BZ2.
La fixation permet une faible distance au bord, un entraxe réduit, une épaisseur minimum du support faible et une profondeur d'ancrage réduite.
Ce produit bénéficie d'une tenue au feu de 120 minutes (F120).
Les applications typiques concernent la fixation de profils métalliques tels que garde-corps, poutres métalliques, équerres de bardage, sabots de charpente, consoles, chemins de câbles, ainsi que les portes et portails industriels et le supportage industriel.
Le principe de pose repose sur l'application d'un couple de serrage (Tinst) de 50 N.m sur l'écrou à l'aide d'une clé ou d'une boulonneuse.
Le cône remonte dans la bague d'expansion, provoquant l'ouverture des segments qui se plaquent contre les parois de la cavité, créant ainsi une adhérence par frottement dans le matériau support.
Les étapes de mise en œuvre sont les suivantes :
- Percer un trou de 10 mm de diamètre
- Dépoussiérer le trou
- Monter la cheville à travers la pièce à fixer
- Appliquer le couple de serrage recommandé de 50 N.m pour le M10x90 mm
Caractéristiques techniques détaillées pour la référence M10x90 mm :
- Profondeur d’ancrage effective (hef) : 60 mm
- Profondeur mini de perçage (h1) : 75 mm
- Diamètre de perçage (dcut) : 10 mm
- Diamètre maximal de perçage dans la pièce à fixer (df) : 12 mm
- Ouverture de clef (Sw) : 17 mm
- Couple de serrage (Tinst) : 50 N.m
- Épaisseur maximale de la pièce à fixer (tfix) : 10 mm
- Longueur totale (L) : 90 mm
- Longueur du filetage (Lf) : 50 mm
Les charges de service recommandées sont calculées selon l’agrément technique européen ETA 15/0528, avec application des coefficients de sécurité ETAG001.
Le goujon est adapté pour une utilisation en béton fissuré et non fissuré de classe C20/25.
Il offre une résistance élevée en traction et cisaillement, avec des charges maximales pouvant atteindre plusieurs centaines à plusieurs milliers de daN selon le diamètre.
Ce produit est conforme aux normes européennes et bénéficie d’une certification ETA option 1.
Un logiciel de calcul FB120 est disponible pour dimensionner précisément les ancrages.
Le conditionnement comprend 50 goujons prémontés avec écrous et rondelles.
Le stockage doit se faire dans un endroit sec afin de préserver la qualité de l’acier zingué.
En résumé, le goujon d'ancrage ATE option 1 M10x90 mm est une solution fiable, rapide à poser, adaptée aux applications industrielles et métalliques exigeantes, offrant une excellente tenue mécanique et une conformité aux normes européennes.
Il est fabriqué en acier électro-zingué pour le goujon, la rondelle et l’écrou hexagonal, avec une bague d’expansion en acier inox A4, garantissant une bonne résistance mécanique et une tenue au feu de 2 heures (F120). Une version en acier inoxydable A4 est également disponible.
Le principe de fonctionnement repose sur l'application d'un couple de serrage (Tinst) sur l’écrou, qui entraîne la remontée d’un cône dans la bague d’expansion, provoquant l’ouverture des segments de la bague qui se plaquent contre les parois du support, assurant une adhérence par frottement dans le matériau.
Ce goujon est adapté pour des fixations dans le béton fissuré et non fissuré, avec des charges de service élevées (jusqu’à 2 623 daN en traction pour le M10 dans du béton non fissuré). Il convient particulièrement pour la fixation de profils métalliques tels que garde-corps, poutres, équerres de bardage, sabots de charpente, consoles, chemins de câbles, ainsi que pour portes et portails industriels et le supportage industriel.
Les caractéristiques techniques spécifiques pour la référence M10x90 sont les suivantes :
- Profondeur d’ancrage effective (hef) : 60 mm
- Diamètre de perçage (dcut) : 10 mm
- Profondeur mini de perçage (h1) : 75 mm
- Ø maxi de perçage dans la pièce à fixer (df) : 12 mm
- Ouverture de clef (SW) : 17 mm
- Couple de serrage (Tinst) : 55 N.m
- Épaisseur maximale de la pièce à fixer (tfix) : 10 mm
- Longueur totale (L) : 90 mm
- Longueur du filetage (Lf) : 50 mm
La pose doit respecter les distances minimales au bord, à l’entraxe et l’épaisseur minimale du support pour garantir la performance mécanique. Le goujon ATE option 1 est conforme à l’agrément technique européen ETA 15/0528, assurant sa fiabilité et sa conformité aux normes en vigueur.
En résumé, ce goujon d'ancrage offre une solution robuste, rapide et sûre pour des fixations traversantes dans le béton, adaptée aux environnements industriels et aux exigences de sécurité élevées.
- matière : goujon, rondelle et écrou hexagonal en acier électro-zingué, bague d’expansion en acier inox A4
- référence fournisseur : BZPLUS10090
- dimensions : M10 x 90 mm
- profondeur d’ancrage effective (hef) : 60 mm
- profondeur mini de perçage (h1) : 75 mm
- diamètre de perçage (dcut) : 10 mm
- diamètre maximal de perçage dans la pièce à fixer (df) : 12 mm
- ouverture de clef (Sw) : 17 mm
- couple de serrage (Tinst) : 50 N.m
- épaisseur maximale de la pièce à fixer (tfix) : 10 mm
- longueur totale (L) : 90 mm
- longueur du filetage (Lf) : 50 mm
- tenue au feu : 120 minutes (F120)
- conforme à l’agrément technique européen ETA 15/0528 option 1
- adapté pour béton fissuré et non fissuré de classe C20/25
- charge maximale en traction et cisaillement élevée (plusieurs centaines à milliers de daN selon diamètre)
- écrou hexagonal et rondelle prémontés pour faciliter l’installation
- pose simple et rapide grâce au design traversant
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quels sont les matériaux constitutifs du goujon d'ancrage ATE option 1 ?
Le goujon, la rondelle et l'écrou hexagonal sont en acier électro-zingué, tandis que la bague d'expansion est en acier inox A4. Ce produit existe également en version entièrement en acier inoxydable A4 (référence A4-BZ2).
Comment se déroule la mise en œuvre du goujon d'ancrage ATE option 1 ?
La pose s'effectue en perçant un trou, en le dépoussiérant, puis en insérant le goujon à travers la pièce à fixer. L'application du couple de serrage sur l'écrou fait remonter le cône dans la bague d'expansion, provoquant l'ouverture des segments qui viennent se plaquer contre les parois du support pour assurer l'adhérence par frottement.
Quelles sont les caractéristiques techniques principales du modèle M10x90mm ?
Ce goujon a une profondeur d’ancrage effective de 60 mm, un diamètre de perçage de 10 mm, une profondeur minimale de perçage de 75 mm et une épaisseur maximale de la pièce à fixer de 10 mm. Le couple de serrage recommandé est de 55 N.m, avec une ouverture de clef de 17 mm.
Quelles performances de charge offre ce goujon en béton fissuré et non fissuré ?
Pour un goujon M10, la charge de service en traction est de 476 daN en béton non fissuré et de 119 daN en béton fissuré. En cisaillement, ces valeurs sont respectivement de 1006 daN et 357 daN. Ces performances sont conformes à l’agrément technique européen ETA 15/0528.
Quelles sont les conditions minimales à respecter pour l'installation afin d'assurer la sécurité et la performance ?
Il faut respecter une distance minimale au bord de 60 mm, un entraxe minimal de 150 mm et une épaisseur minimale du support de 120 mm pour un goujon M10. Le respect strict des instructions de pose est nécessaire pour garantir la performance et la conformité aux normes.
Dans quels types d'applications industrielles ce goujon est-il adapté ?
Il convient pour la fixation de profils métalliques tels que garde-corps, poutres, équerres de bardage, sabots de charpente, consoles, chemins de câbles, ainsi que pour portes et portails industriels et le supportage industriel.
