50 goujons d'ancrage catégorie sismique INOX A4 - M12x110mm - SCELL-IT - A4-BZ-S-12X110
Référence : S344A4BZS12X110
Découvrez 50 goujons d'ancrage catégorie sismique INOX A4 - M12x110mm - SCELL-IT - A4-BZ-S-12X110 disponible à l'achat
- Performants, ils assurent une résistance en zone sismique.
- Grande résistance à la corrosion pour une durabilité accrue.
- Pose rapide et simple à travers l'objet à fixer.
- Écrou et rondelle prémontés pour un gain de temps.
- 9 dents d'accroche pour une excellente adhérence.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Certificat
1 document
Voir plus de documents

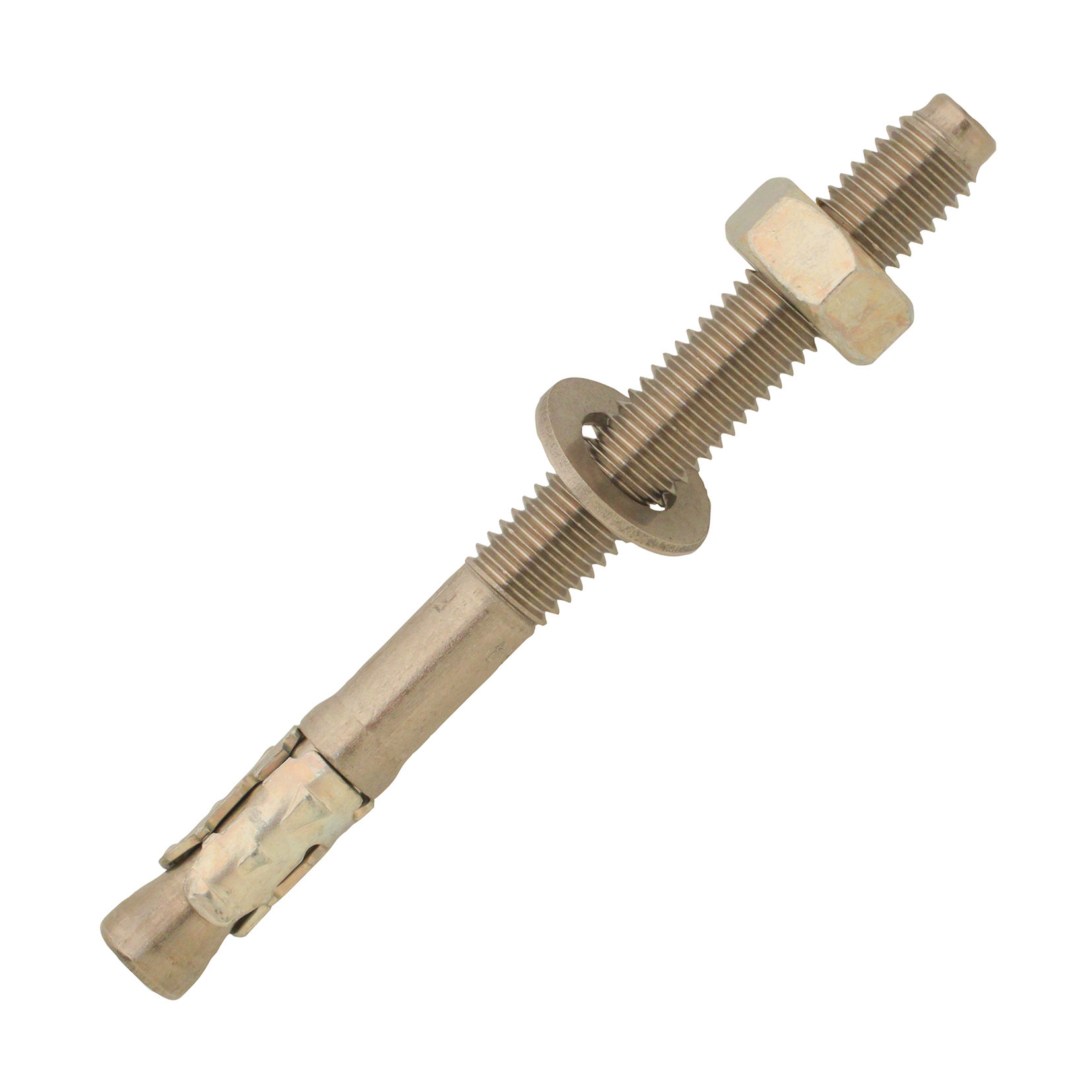

Ce lot comprend 50 goujons d'ancrage en acier inoxydable A4, de dimensions M12x110 mm, certifiés pour une utilisation en zones sismiques catégories C1 et C2.
Ces goujons offrent une grande résistance mécanique, même en zone sismique, grâce à une conception robuste avec une épaisseur accrue des trois segments d'expansion.
Ils disposent de 9 dents d'accroche assurant une excellente adhérence à la paroi du trou foré.
Le matériau en acier inox A4 garantit une très grande résistance à la corrosion, assurant une durabilité optimale dans le temps.
La pose est simple et rapide : le goujon s’installe à travers l’objet à fixer, avec un écrou et une rondelle prémontés pour un gain de temps notable.
Lors du serrage, le cône remonte dans la bague d’expansion, provoquant l’ouverture des segments qui viennent se plaquer contre la paroi du trou, assurant ainsi une fixation solide par friction.
Les dimensions techniques précises pour ce modèle M12x110 mm sont : une profondeur d’ancrage effective de 72 mm, un diamètre de perçage de 12 mm, une profondeur minimale de perçage de 100 mm, un diamètre maximal de perçage dans la pièce à fixer de 14 mm, une ouverture de clef de 19 mm et un couple de serrage recommandé de 60 Nm.
Ces goujons sont adaptés à la fixation de profils métalliques tels que garde-corps, poutres métalliques, équerres de bardage, sabots de charpente, consoles, chemins de câbles, ainsi qu’à la pose de portes et portails industriels ou au supportage industriel.
Ils bénéficient d’une tenue au feu de 2 heures (F120) et sont certifiés selon l’évaluation technique européenne (ETA) option 1, garantissant leur conformité et leur fiabilité dans des conditions sévères.
Pour assurer une installation optimale, il est recommandé de percer un trou propre et dépoussiéré, de monter la cheville au travers de la pièce à fixer, puis d’appliquer le couple de serrage prescrit.
Ces goujons sont livrés en conditionnement de 50 pièces, prêts à être stockés et utilisés sur chantier.
En résumé, ces goujons d'ancrage INOX A4 M12x110 mm SCELL-IT allient performance sismique, résistance à la corrosion, facilité et rapidité de pose, offrant ainsi une solution fiable et durable pour vos fixations en milieu industriel et construction.
Ce goujon se distingue par une pose simple et rapide, réalisée à travers l'objet à fixer, avec un écrou et une rondelle prémontés pour faciliter l'installation. Sa conception intègre une épaisseur accrue des trois segments d'expansion et neuf dents d'accroche, assurant une meilleure adhérence à la paroi du trou foré. Il offre également une tenue au feu de 2 heures (F120).
Le principe de fonctionnement repose sur l'application d'un couple de serrage (Tinst) sur l'écrou, ce qui fait remonter le cône dans la bague d'expansion. Cette action provoque l'ouverture des segments qui se plaquent contre les parois du trou, créant une adhérence par frottement dans le matériau support.
Applications typiques : fixation de profils métalliques tels que garde-corps, poutres métalliques, équerres de bardage, sabots de charpente, consoles, chemins de câbles, ainsi que portes et portails industriels, et supportage industriel.
Caractéristiques techniques pour la référence M12x110mm :
- Diamètre de perçage : 12 mm
- Profondeur d’ancrage effective (hef) : 72 mm
- Profondeur mini de perçage (h1) : 100 mm
- Ø maxi de perçage dans la pièce à fixer (df) : 14 mm
- Ouverture de clé (Sw) : 19 mm
- Couple de serrage (Tinst) : 60 Nm
- Épaisseur maximale à fixer (tfix) : 10 mm
- Longueur totale (L) : 110 mm
- Longueur du filetage (Lf) : 65 mm
Performances de charge en béton C20/25 (profondeur d’ancrage standard) :
- Résistance en traction : 570 daN (catégorie sismique C1)
- Résistance en cisaillement : 870 daN (catégorie sismique C1)
- Résistance en traction : 420 daN (catégorie sismique C2)
- Résistance en cisaillement : 680 daN (catégorie sismique C2)
Le goujon est conforme à l'évaluation technique européenne (ETA option 1 - 16/0278) et bénéficie du marquage CE. Il est adapté à une utilisation dans du béton fissuré et non fissuré, avec des distances minimales d'entraxe et au bord respectées pour garantir la performance.
Ce produit allie robustesse, sécurité et facilité de mise en œuvre, répondant aux exigences des fixations en zones sismiques et aux contraintes de corrosion et de résistance au feu.
- matière : acier inoxydable A4
- certifié pour utilisation en zones sismiques catégories C1 (M8 à M16) et C2 (M10 à M16)
- profondeur d’ancrage effective : 72 mm
- diamètre de perçage : 12 mm
- profondeur minimale de perçage : 100 mm
- diamètre maximal de perçage dans la pièce à fixer : 14 mm
- ouverture de clef : 19 mm
- couple de serrage recommandé : 60 Nm
- épaisseur accrue des 3 segments d’expansion
- 9 dents d’accroche pour une excellente adhérence
- pose simple et rapide avec écrou et rondelle prémontés
- tenue au feu 2 heures (F120)
- référence fournisseur : A4-BZ-S-12X110
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quels sont les critères essentiels pour choisir un goujon d'ancrage en zone sismique ?
Il faut vérifier la certification sismique correspondant aux catégories C1 (M8 à M16) et C2 (M10 à M16), la résistance mécanique en traction et cisaillement, ainsi que la conformité aux normes européennes ETA. La résistance à la corrosion, ici assurée par l’acier inoxydable A4, est également un critère important pour la durabilité.
Comment se réalise la mise en œuvre de ce goujon d'ancrage inox A4 ?
Le goujon est inséré à travers l’objet à fixer dans un trou propre et dépoussiéré. Lors de l’application du couple de serrage recommandé (60 Nm pour M12), le cône remonte dans la bague d’expansion, ouvrant les segments qui se plaquent contre les parois du trou, assurant ainsi une adhérence par frottement dans le béton.
Quelles sont les limites d’utilisation en termes de dimensions et de charges ?
Pour le modèle M12x110mm, la profondeur minimale de perçage est de 100 mm avec une profondeur d’ancrage effective de 72 mm. L’épaisseur maximale de la pièce à fixer est de 65 mm. Les charges maximales en traction et cisaillement varient selon la catégorie sismique, avec par exemple 950 daN en traction pour C1 et 570 daN pour C2.
Quels éléments garantissent la sécurité et la conformité de ce goujon d'ancrage ?
Ce goujon est certifié conforme CE et bénéficie d’une évaluation technique européenne (ETA option 1, référence 16/0278). Il est homologué pour une tenue au feu de 2 heures (F120) et répond aux exigences des catégories sismiques C1 et C2, garantissant une fixation fiable en béton fissuré C20/25.
Quels sont les avantages techniques spécifiques de ce goujon par rapport à d’autres fixations ?
Il dispose d’une épaisseur accrue des 3 segments d’expansion et de 9 dents d’accroche pour une meilleure adhérence à la paroi du trou. L’écrou et la rondelle prémontés facilitent une pose rapide et précise, limitant les erreurs de montage et optimisant le temps de travail.
