50 goujons d'ancrage inox A4 - M10x100mm - SCELL-IT - A4-BZ2-10X100
Référence : S344A4BZ210X100
Découvrez 50 goujons d'ancrage inox A4 - M10x100mm - SCELL-IT - A4-BZ2-10X100 disponible à l'achat
- Acier haute résistance pour des performances optimales
- Utilisation en extérieur et intérieur sans souci
- Pose simple et rapide avec écrou et rondelle prémontés
- Grande résistance à la corrosion pour durabilité
- Distance au bord et épaisseur minimum réduites
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Certificat
1 document
Voir plus de documents

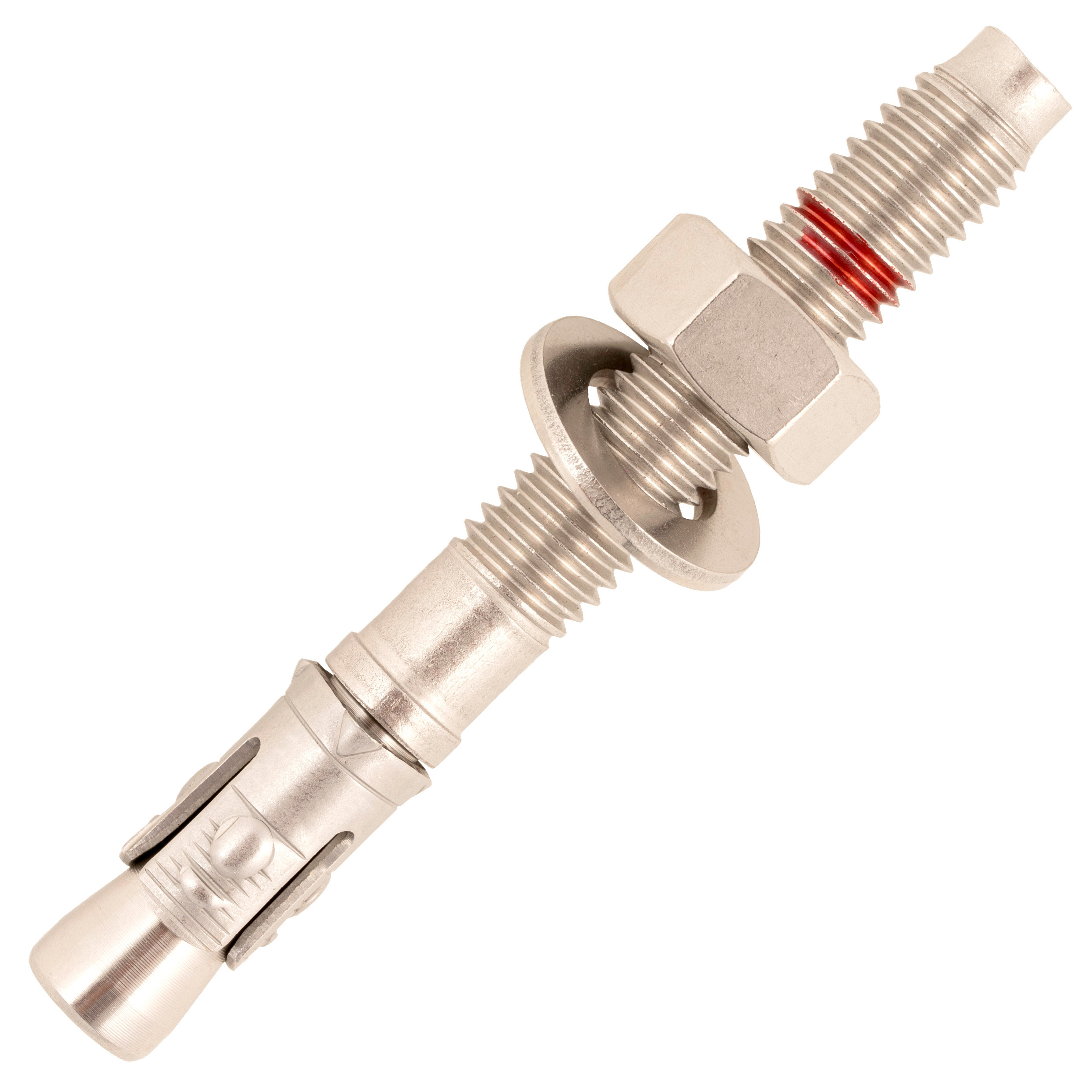

Ce lot comprend 50 goujons d'ancrage en inox A4 de diamètre M10 et longueur 100 mm, référence SCELL-IT A4-BZ2-10X100.
Ces goujons sont fabriqués en acier inoxydable A4 (316L), offrant une haute résistance à la corrosion et une durabilité optimale pour une utilisation en intérieur comme en extérieur.
Ils bénéficient d'une certification ETA option 7, garantissant leur performance dans du béton non fissuré.
La pose est simple et rapide grâce à un système à travers l'objet à fixer, avec écrou et rondelle prémontés, facilitant ainsi l'installation.
Le principe de fonctionnement repose sur l'application d'un couple de serrage de 45 N.m qui entraîne l'expansion d'un cône dans la bague d'expansion.
Cette expansion provoque l'ouverture des segments qui viennent se plaquer contre les parois du support, assurant une adhérence par frottement.
Les caractéristiques techniques détaillées sont :
- Diamètre du goujon : M10
- Longueur totale : 100 mm
- Longueur de filetage : 65 mm
- Épaisseur maximale de la pièce à fixer : 20 mm
- Diamètre de perçage : 10 mm
- Diamètre maximal de perçage dans la pièce à fixer : 12 mm
- Profondeur de perçage minimum : 80 mm
- Profondeur d'ancrage : 60 mm
- Ouverture de clé : 17 mm
Ces goujons permettent une distance au bord, un entraxe et une épaisseur minimum du support faibles, ce qui élargit les possibilités d'installation dans des espaces contraints.
Ils sont adaptés pour la fixation de profils métalliques tels que garde-corps, poutres métalliques, équerres de bardage, sabots de charpente, consoles, chemins de câbles, ainsi que pour portes et portails industriels et le supportage industriel.
Le conditionnement est en lot de 50 pièces, facilitant la gestion, le stockage et la logistique sur chantier.
En résumé, ce goujon d'ancrage inox A4 M10x100 mm allie performance, facilité de pose et grande résistance à la corrosion.
Il répond parfaitement aux exigences des applications industrielles et de construction en béton non fissuré, tout en garantissant une installation sécurisée et durable.
Description et avantages :
- Acier haute résistance assurant des performances importantes.
- Utilisation polyvalente possible en extérieur comme en intérieur.
- Pose simple et rapide à travers l'objet à fixer.
- Écrou et rondelle prémontés pour faciliter la mise en œuvre.
- Distance au bord, entraxe et épaisseur minimum du support faibles, permettant une grande flexibilité d'installation.
- Grande résistance à la corrosion, adaptée aux environnements exigeants.
Usages et applications :
Ce goujon est particulièrement adapté pour la fixation de profils métalliques tels que garde-corps, poutres métalliques, équerres de bardage, sabots de charpente, consoles, chemins de câbles, ainsi que pour portes et portails industriels et le supportage industriel.
Fonctionnement et mise en œuvre :
Lors de l'application du couple de serrage (45 N.m pour ce modèle M10x100), le cône intégré remonte dans la bague d’expansion, provoquant l'ouverture des segments qui se plaquent contre les parois du matériau support. Cette action crée une adhérence par frottement assurant une fixation solide dans le béton non fissuré (ETA option 7 conforme à l'évaluation technique européenne ETA-21/0960). La pose se réalise en perçant un trou (Ø 10 mm, profondeur 80 mm), en dépoussiérant, en insérant le goujon à travers la pièce à fixer, puis en appliquant le couple de serrage recommandé.
Caractéristiques techniques détaillées :
- Diamètre du filetage : M10
- Longueur totale : 100 mm
- Longueur de filetage : 65 mm
- Épaisseur maximale à fixer : 20 mm
- Ø perçage dans le support : 10 mm
- Ø maxi de perçage dans la pièce à fixer : 12 mm
- Profondeur de perçage : 80 mm
- Profondeur d’ancrage : 60 mm
- Couple de serrage : 45 N.m
- Ouverture de clé : 17 mm
Performances :
- Résistance à la traction : 809 daN
- Résistance au cisaillement : 1160 daN
Ces valeurs sont données pour une installation dans du béton C20/25 non fissuré, en respectant les exigences de l'ETA.
Normes et certifications :
- Conforme à l'évaluation technique européenne ETA-21/0960, option 7 pour béton non fissuré.
- Certifié FB120 (résistance au feu).
Conditions d’utilisation et recommandations :
- Convient pour le béton non fissuré.
- Respecter les distances minimales au bord (75 mm), entraxe (55 mm) et épaisseur minimale du support (75 mm) selon les données techniques.
- Utiliser une clé de 17 mm pour le serrage.
- Suivre les instructions de pose pour garantir la performance optimale.
Matériaux et composition :
- Acier inoxydable A4 (316L), assurant une excellente durabilité et résistance à la corrosion.
Ce goujon d’ancrage est une solution fiable et performante pour des fixations durables dans le béton, alliant facilité de pose et haute résistance mécanique.
- diamètre : M10
- longueur : 100 mm
- longueur de filetage : 65 mm
- épaisseur maximale de la pièce à fixer : 20 mm
- diamètre de perçage : 10 mm
- diamètre maximal de perçage dans la pièce à fixer : 12 mm
- profondeur de perçage minimum : 80 mm
- profondeur d'ancrage : 60 mm
- couple de serrage : 45 N.m
- ouverture de clé : 17 mm
- matière : acier inoxydable A4 (316L)
- référence fournisseur : A4-BZ2-10X100
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quels sont les critères techniques essentiels pour choisir ces goujons d'ancrage inox A4 M10x100mm ?
Ils doivent être en acier inoxydable A4 (316L) pour garantir une haute résistance à la corrosion et une durabilité en intérieur comme en extérieur. La longueur (100 mm), le diamètre (M10) et la profondeur d'ancrage (60 mm) doivent être adaptés à l'épaisseur de la pièce à fixer (max 20 mm) et au support béton non fissuré. Le couple de serrage recommandé est de 45 N.m avec une clé de 17 mm.
Comment se déroule la mise en œuvre de ces goujons d'ancrage ?
Il faut percer un trou de 10 mm de diamètre et 80 mm de profondeur dans le support béton, puis dépoussiérer ce trou. Le goujon est monté à travers la pièce à fixer, puis le couple de serrage de 45 N.m est appliqué. Lors du serrage, le cône remonte dans la bague d'expansion, ouvrant les segments qui se plaquent contre les parois du trou, assurant ainsi une adhérence par frottement.
Quelles sont les limites d'utilisation et conditions à respecter pour garantir la sécurité et la performance ?
Ces goujons sont conçus pour un béton C20/25 non fissuré, avec une distance minimale au bord de 75 mm, un entraxe minimum de 55 mm et une épaisseur minimale du support de 75 mm. Il est impératif de respecter ces distances et d'utiliser un logiciel de calcul dédié pour vérifier les charges admissibles selon l'application.
Quels sont les domaines d’application typiques pour ces goujons d’ancrage inox A4 ?
Ils sont adaptés à la fixation de profils métalliques tels que garde-corps, poutres métalliques, équerres de bardage, sabots de charpente, consoles, chemins de câbles, ainsi qu’aux portes et portails industriels et au supportage industriel.
Quels sont les avantages liés à la conception de ces goujons pour faciliter leur pose ?
Les goujons sont livrés avec écrou et rondelle prémontés, ce qui simplifie et accélère la pose à travers l'objet à fixer. De plus, ils nécessitent des distances au bord, entraxe et épaisseur du support relativement faibles, ce qui facilite leur intégration même dans des espaces contraints.
