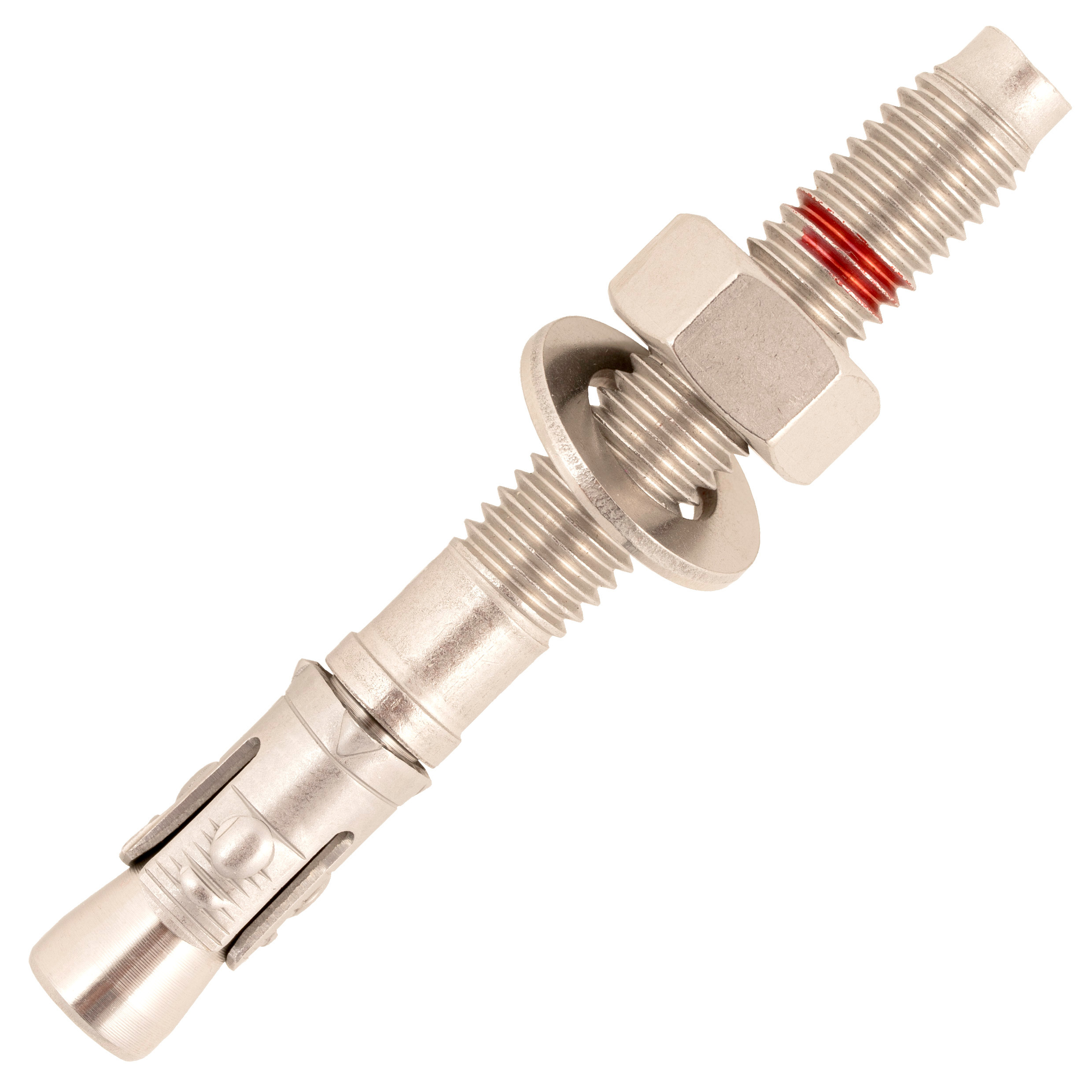

50 goujons d'ancrage inox A4 - M10x120mm - SCELL-IT - A4-BZ2-10X120
Référence : S344A4BZ210X120
Découvrez 50 goujons d'ancrage inox A4 - M10x120mm - SCELL-IT - A4-BZ2-10X120 disponible à l'achat
Les points clés
- Acier haute résistance pour des performances optimales
- Utilisation intérieure et extérieure possible
- Pose simple et rapide à travers l'objet à fixer
- Écrou et rondelle prémontés pour plus de praticité
- Grande résistance à la corrosion pour une durabilité accrue
333,62 EUR TTC 278,02 EUR HT
Demander un devis gratuit
Etapes du devis :
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Documents techniques :
Fiche produit
1 document
Voir plus de documents
Performant. Acier haute résistance pour des performances importantes.
Polyvalent. Utilisation possible en extérieur comme en intérieur.
Pose simple et rapide à travers l'objet à fixer
Écrou et rondelle prémontés
Distance au bord, entraxe et épaisseur minimum du support faible
Grande résistance à la corrosion
Diamètre M10
Longueur mm 120
Épaisseur à fixer mm 40
Ø perçage mm 10
Ø maxi de perçage dans pièce à fixer 12
Profondeur perçage mm 80
Profondeur ancrage mm 60
Couple de serrage N.m 45
Ouverture de clé mm 17
Longueur de filetage mm 85
Performant et polyvalent, ce goujon d'ancrage en acier inoxydable A4 (316L) de la gamme SCELL-IT, modèle A4-BZ2-10X120, est conçu pour des fixations robustes en intérieur comme en extérieur. Il est particulièrement adapté au béton non fissuré, bénéficiant de l’ETA option 7 (European Technical Assessment - ETA 21/0960 FB120), garantissant des performances sécurisées.
Description du produit :
- Goujon d'ancrage inox A4, diamètre M10, longueur totale 120 mm, longueur de filetage 85 mm.
- Écrou et rondelle prémontés pour une pose simple et rapide à travers l'objet à fixer.
- Grande résistance à la corrosion grâce à l'inox 316L.
- Distance au bord, entraxe et épaisseur minimum du support faibles, facilitant l'installation même dans des espaces restreints.
Usages et applications :
- Fixation de profils métalliques : garde-corps, poutres métalliques, équerres de bardage, sabots de charpente, consoles, chemins de câbles.
- Portes et portails industriels.
- Supportage industriel.
- Ancrage de plaques avec trous oblongs, structures de façade, et bois.
Fonctionnement et mise en œuvre :
- Percer un trou de diamètre 10 mm et profondeur 80 mm dans le support en béton.
- Nettoyer soigneusement le trou pour éliminer la poussière.
- Introduire le goujon à travers la pièce à fixer.
- Appliquer un couple de serrage de 45 N.m avec une clé de 17 mm.
- Le cône remonte dans la bague d’expansion, ouvrant les segments qui se plaquent contre les parois du trou, assurant une adhérence par frottement dans le matériau support.
Caractéristiques techniques détaillées :
- Diamètre du goujon : M10
- Longueur totale : 120 mm
- Longueur de filetage : 85 mm
- Épaisseur maximale de la pièce à fixer : 40 mm
- Diamètre de perçage dans le support : 10 mm (max 12 mm dans la pièce à fixer)
- Profondeur de perçage : 80 mm
- Profondeur d’ancrage effective : 60 mm
- Couple de serrage recommandé : 45 N.m
- Ouverture de clé : 17 mm
Dimensions, poids, valeurs, tolérances :
- Distance minimale au bord : 75 mm
- Entraxe minimum : 55 mm
- Épaisseur minimum du support : 75 mm
- Charge de service en traction : 809 daN
- Charge de service en cisaillement : 1 160 daN
Performances :
- Résistance élevée en traction et cisaillement, adaptées aux exigences des fixations industrielles.
- Conforme aux exigences de l’ETA option 7 pour béton non fissuré.
Matériaux et composition :
- Acier inoxydable A4 (316L), garantissant une excellente résistance à la corrosion, adapté aux environnements extérieurs.
Compatibilités :
- Utilisation recommandée sur béton non fissuré C20/25.
- Compatible avec divers supports métalliques et bois.
Normes et certifications :
- Conforme à l’évaluation technique européenne ETA - 21/0960, option 7.
- Testé selon les exigences ETAG001 avec coefficients de sécurité appliqués.
Conditions d’utilisation et recommandations :
- Respecter les dimensions minimales de perçage, distance au bord, entraxe et épaisseur du support.
- Nettoyer soigneusement le trou avant pose pour assurer une adhérence optimale.
- Appliquer le couple de serrage spécifié pour garantir la performance de l’ancrage.
Avantages produit :
- Pose simple et rapide grâce à l’écrou et rondelle prémontés.
- Faibles exigences en termes de distance au bord, entraxe et épaisseur, permettant une grande flexibilité d’installation.
- Grande durabilité et résistance à la corrosion pour une utilisation en extérieur.
- Logiciel de calcul disponible pour dimensionnement précis.
Conditionnement, stockage, conservation :
- Conditionné en lot de 50 goujons.
- Stockage dans un endroit sec pour préserver les qualités de l’inox.
Cette fiche technique, illustrée notamment par un schéma de montage (page 1), un tableau détaillé des dimensions et charges (page 2 et 4), ainsi que des instructions claires de pose, permet une utilisation optimale du goujon d’ancrage inox A4 SCELL-IT M10x120 mm.
Description du produit :
- Goujon d'ancrage inox A4, diamètre M10, longueur totale 120 mm, longueur de filetage 85 mm.
- Écrou et rondelle prémontés pour une pose simple et rapide à travers l'objet à fixer.
- Grande résistance à la corrosion grâce à l'inox 316L.
- Distance au bord, entraxe et épaisseur minimum du support faibles, facilitant l'installation même dans des espaces restreints.
Usages et applications :
- Fixation de profils métalliques : garde-corps, poutres métalliques, équerres de bardage, sabots de charpente, consoles, chemins de câbles.
- Portes et portails industriels.
- Supportage industriel.
- Ancrage de plaques avec trous oblongs, structures de façade, et bois.
Fonctionnement et mise en œuvre :
- Percer un trou de diamètre 10 mm et profondeur 80 mm dans le support en béton.
- Nettoyer soigneusement le trou pour éliminer la poussière.
- Introduire le goujon à travers la pièce à fixer.
- Appliquer un couple de serrage de 45 N.m avec une clé de 17 mm.
- Le cône remonte dans la bague d’expansion, ouvrant les segments qui se plaquent contre les parois du trou, assurant une adhérence par frottement dans le matériau support.
Caractéristiques techniques détaillées :
- Diamètre du goujon : M10
- Longueur totale : 120 mm
- Longueur de filetage : 85 mm
- Épaisseur maximale de la pièce à fixer : 40 mm
- Diamètre de perçage dans le support : 10 mm (max 12 mm dans la pièce à fixer)
- Profondeur de perçage : 80 mm
- Profondeur d’ancrage effective : 60 mm
- Couple de serrage recommandé : 45 N.m
- Ouverture de clé : 17 mm
Dimensions, poids, valeurs, tolérances :
- Distance minimale au bord : 75 mm
- Entraxe minimum : 55 mm
- Épaisseur minimum du support : 75 mm
- Charge de service en traction : 809 daN
- Charge de service en cisaillement : 1 160 daN
Performances :
- Résistance élevée en traction et cisaillement, adaptées aux exigences des fixations industrielles.
- Conforme aux exigences de l’ETA option 7 pour béton non fissuré.
Matériaux et composition :
- Acier inoxydable A4 (316L), garantissant une excellente résistance à la corrosion, adapté aux environnements extérieurs.
Compatibilités :
- Utilisation recommandée sur béton non fissuré C20/25.
- Compatible avec divers supports métalliques et bois.
Normes et certifications :
- Conforme à l’évaluation technique européenne ETA - 21/0960, option 7.
- Testé selon les exigences ETAG001 avec coefficients de sécurité appliqués.
Conditions d’utilisation et recommandations :
- Respecter les dimensions minimales de perçage, distance au bord, entraxe et épaisseur du support.
- Nettoyer soigneusement le trou avant pose pour assurer une adhérence optimale.
- Appliquer le couple de serrage spécifié pour garantir la performance de l’ancrage.
Avantages produit :
- Pose simple et rapide grâce à l’écrou et rondelle prémontés.
- Faibles exigences en termes de distance au bord, entraxe et épaisseur, permettant une grande flexibilité d’installation.
- Grande durabilité et résistance à la corrosion pour une utilisation en extérieur.
- Logiciel de calcul disponible pour dimensionnement précis.
Conditionnement, stockage, conservation :
- Conditionné en lot de 50 goujons.
- Stockage dans un endroit sec pour préserver les qualités de l’inox.
Cette fiche technique, illustrée notamment par un schéma de montage (page 1), un tableau détaillé des dimensions et charges (page 2 et 4), ainsi que des instructions claires de pose, permet une utilisation optimale du goujon d’ancrage inox A4 SCELL-IT M10x120 mm.
