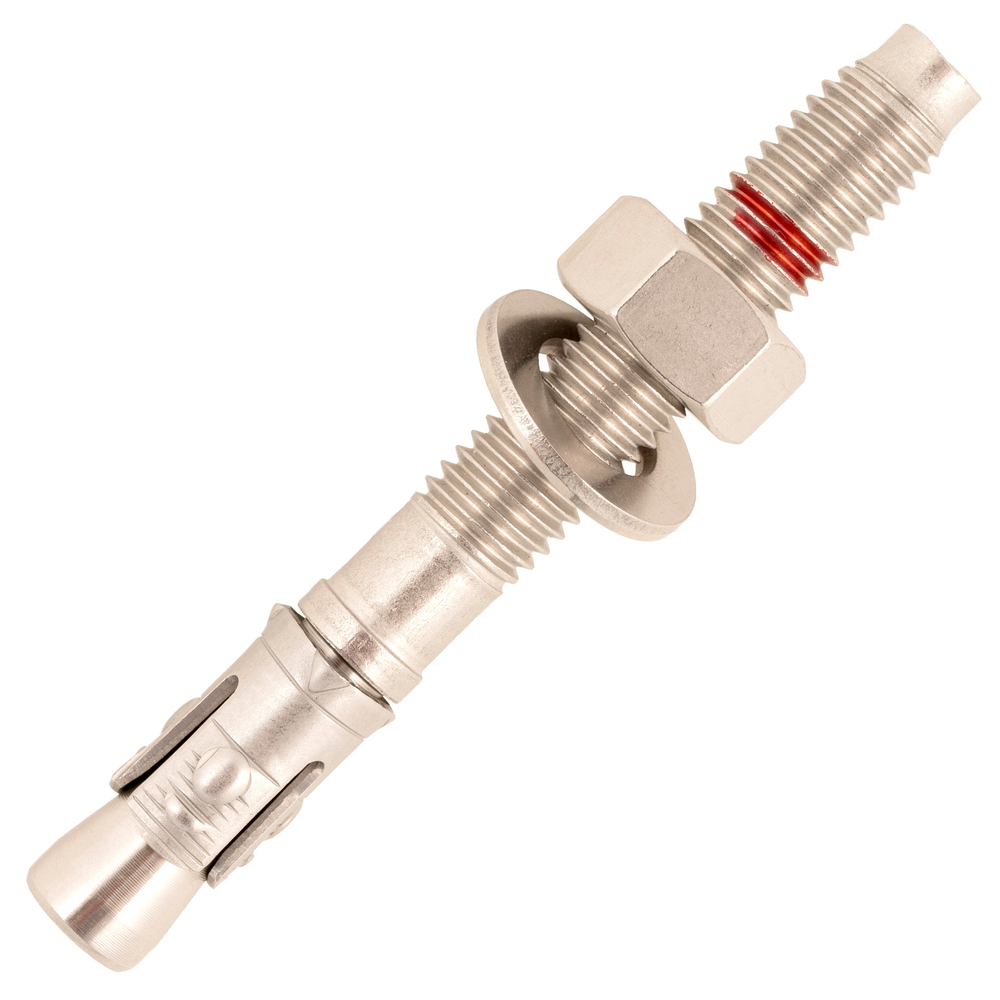

50 goujons d'ancrage inox a4 - M10x140mm - SCELL-IT - A4-BZ2-10X140
Référence : S344A4BZ210X140
Découvrez 50 goujons d'ancrage inox a4 - M10x140mm - SCELL-IT - A4-BZ2-10X140 disponible à l'achat
- Acier haute résistance pour des performances importantes.
- Utilisation en extérieur et intérieur, polyvalent.
- Pose simple et rapide à travers l'objet à fixer.
- Écrou et rondelle prémontés pour faciliter l'installation.
- Grande résistance à la corrosion pour durabilité accrue.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Certificat
1 document
Voir plus de documents
Ce lot de 50 goujons d'ancrage en inox A4, référence SCELL-IT A4-BZ2-10X140, est conçu pour garantir des performances élevées et une durabilité optimale dans des environnements variés.
Fabriqués en acier inoxydable A4 (316L), ces goujons offrent une excellente résistance à la corrosion, ce qui les rend adaptés à une utilisation intérieure comme extérieure.
Ils disposent d’une homologation européenne ETA option 7, spécifique au béton non fissuré, assurant des performances fiables et certifiées.
Le fonctionnement repose sur un système d’ancrage par expansion : lors du serrage de l’écrou prémonté avec la rondelle, le cône remonte dans la bague d’expansion, provoquant l’ouverture des segments qui se plaquent fermement contre les parois du support.
Cette action assure une adhérence optimale par frottement, garantissant une fixation solide.
La pose est simple et rapide, réalisée à travers l’objet à fixer, facilitée par l’écrou et la rondelle prémontés.
Le goujon de taille M10 mesure 140 mm de longueur totale, avec une longueur de filetage de 100 mm.
Il permet de fixer des pièces d’une épaisseur maximale de 60 mm.
Le diamètre de perçage recommandé est de 10 mm, avec une profondeur minimale de perçage de 80 mm.
La clé adaptée pour la pose est de taille 17 mm et le couple de serrage conseillé est de 45 N.m.
Les conditions d’installation recommandées incluent une distance minimale au bord de 75 mm, un entraxe minimal de 75 mm, ainsi qu’une épaisseur minimale du support de 75 mm.
En termes de performances, ce goujon supporte une charge en traction de 809 daN et une charge en cisaillement de 1160 daN dans du béton C20/25 non fissuré, pour une profondeur d’ancrage standard de 60 mm.
Les usages typiques concernent la fixation de profils métalliques tels que garde-corps, poutres, équerres de bardage, sabots de charpente, consoles, chemins de câbles.
Il est également adapté pour la fixation de portes et portails industriels ainsi que pour le supportage industriel.
Le produit est livré conditionné en lot de 50 pièces, prêt à être stocké dans des conditions standards.
Sa haute résistance à la corrosion facilite sa conservation et assure une longévité accrue.
En résumé, ce goujon d’ancrage inox A4 M10x140 mm allie robustesse, facilité de pose et polyvalence, garantissant une fixation fiable et durable dans des environnements intérieurs et extérieurs.
Ce goujon d'ancrage se distingue par une pose simple et rapide, réalisée à travers l'objet à fixer grâce à un écrou et une rondelle prémontés. Sa conception permet une faible distance au bord, un faible entraxe ainsi qu'une épaisseur minimale de support réduite, facilitant son intégration dans diverses configurations.
Les applications typiques incluent la fixation de profils métalliques tels que garde-corps, poutres métalliques, équerres de bardage, sabots de charpente, consoles, chemins de câbles, ainsi que la fixation de portes et portails industriels ou le supportage industriel.
Le principe de fonctionnement repose sur l'application d'un couple de serrage sur l'écrou, provoquant la remontée du cône dans la bague d'expansion. Cette action ouvre les segments qui viennent se plaquer contre les parois du support, assurant une adhérence par frottement dans le matériau.
Caractéristiques techniques principales pour le modèle M10x140mm :
- Diamètre du filetage : M10
- Longueur totale (L) : 140 mm
- Longueur de filetage (Lf) : 100 mm
- Épaisseur maximale de la pièce à fixer (tfix) : 60 mm
- Profondeur d’ancrage (hef) : 60 mm
- Diamètre de perçage (dcut) : 10 mm
- Profondeur minimale de perçage (h1) : 80 mm
- Diamètre maximal de perçage dans la pièce à fixer (df) : 12 mm
- Ouverture de clef (SW) : 17 mm
- Couple de serrage recommandé (Tinst) : 45 N.m
Performances en charges de service dans du béton C20/25 non fissuré :
- Résistance en traction : 809 daN
- Résistance en cisaillement : 1160 daN
Les étapes de mise en œuvre comprennent le perçage du trou, le dépoussiérage, le montage du goujon à travers la pièce à fixer, puis l'application du couple de serrage recommandé.
Ce goujon est compatible avec des supports en béton non fissuré et s'utilise dans le respect des exigences de l'ETA et des instructions de pose pour garantir ses performances et sa sécurité.
En résumé, ce goujon d'ancrage inox A4 M10x140mm SCELL-IT combine robustesse, facilité de pose et résistance élevée à la corrosion, adapté aux fixations industrielles et structurelles exigeantes.
- matière : acier inoxydable A4 (316L)
- longueur totale : 140 mm
- longueur de filetage : 100 mm
- épaisseur maximale de la pièce à fixer : 60 mm
- diamètre de perçage recommandé : 10 mm
- profondeur minimale de perçage : 80 mm
- clé adaptée : 17 mm
- couple de serrage conseillé : 45 N.m
- distance minimale au bord : 75 mm
- entraxe minimal : 75 mm
- épaisseur minimale du support : 75 mm
- charge en traction dans béton C20/25 non fissuré : 809 daN
- charge en cisaillement dans béton C20/25 non fissuré : 1160 daN
- homologation européenne ETA option 7 pour béton non fissuré
- référence fournisseur : A4-BZ2-10X140
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quels sont les matériaux et conditions d’utilisation recommandés pour ce goujon d’ancrage inox A4 ?
Ce goujon est conçu en acier inoxydable A4 (316L), adapté à une utilisation en béton non fissuré conformément à l’ETA option 7 (ETA-21/0960). Il est prévu pour des applications en intérieur comme en extérieur, avec une grande résistance à la corrosion.
Comment se déroule la mise en œuvre du goujon d’ancrage SCELL-IT A4-BZ2-10X140 ?
La pose nécessite un perçage dans le béton non fissuré, suivi d’un dépoussiérage rigoureux du trou. Le goujon est ensuite inséré à travers la pièce à fixer. L’application du couple de serrage de 45 N.m provoque l’expansion des segments du goujon qui se plaquent contre la paroi du trou, assurant une fixation par frottement.
Quelles sont les caractéristiques dimensionnelles et les limites d’utilisation pour ce modèle M10x140 mm ?
La longueur totale est de 140 mm, avec un filetage de 100 mm. L’épaisseur maximale de la pièce à fixer est de 60 mm. La profondeur d’ancrage dans le béton est de 60 mm, avec un diamètre de perçage de 10 mm et une profondeur minimale de perçage de 80 mm. Le diamètre maximal du perçage dans la pièce à fixer est de 12 mm.
Quelles performances mécaniques garantit ce goujon d’ancrage ?
Pour un béton C20/25 non fissuré, le goujon offre une résistance en traction de 809 daN et une résistance en cisaillement de 1160 daN. Ces valeurs intègrent les coefficients de sécurité selon la norme ETAG001.
Quels sont les principaux domaines d’application de ce goujon d’ancrage inox A4 ?
Il est adapté à la fixation de profils métalliques tels que garde-corps, poutres, équerres de bardage, sabots de charpente, consoles et chemins de câbles. Il convient également pour portes et portails industriels, supportage industriel, structures de façade et ancrage de poutres en bois.
