50 goujons d'ancrage inox A4 - M10x90mm - SCELL-IT - A4-BZ2-10X090
Référence : S344A4BZ210X090
Découvrez 50 goujons d'ancrage inox A4 - M10x90mm - SCELL-IT - A4-BZ2-10X090 disponible à l'achat
- Acier haute résistance pour des performances optimales
- Utilisation en intérieur et extérieur
- Pose rapide à travers l'objet à fixer
- Écrou et rondelle prémontés inclus
- Grande résistance à la corrosion
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Certificat
1 document
Voir plus de documents

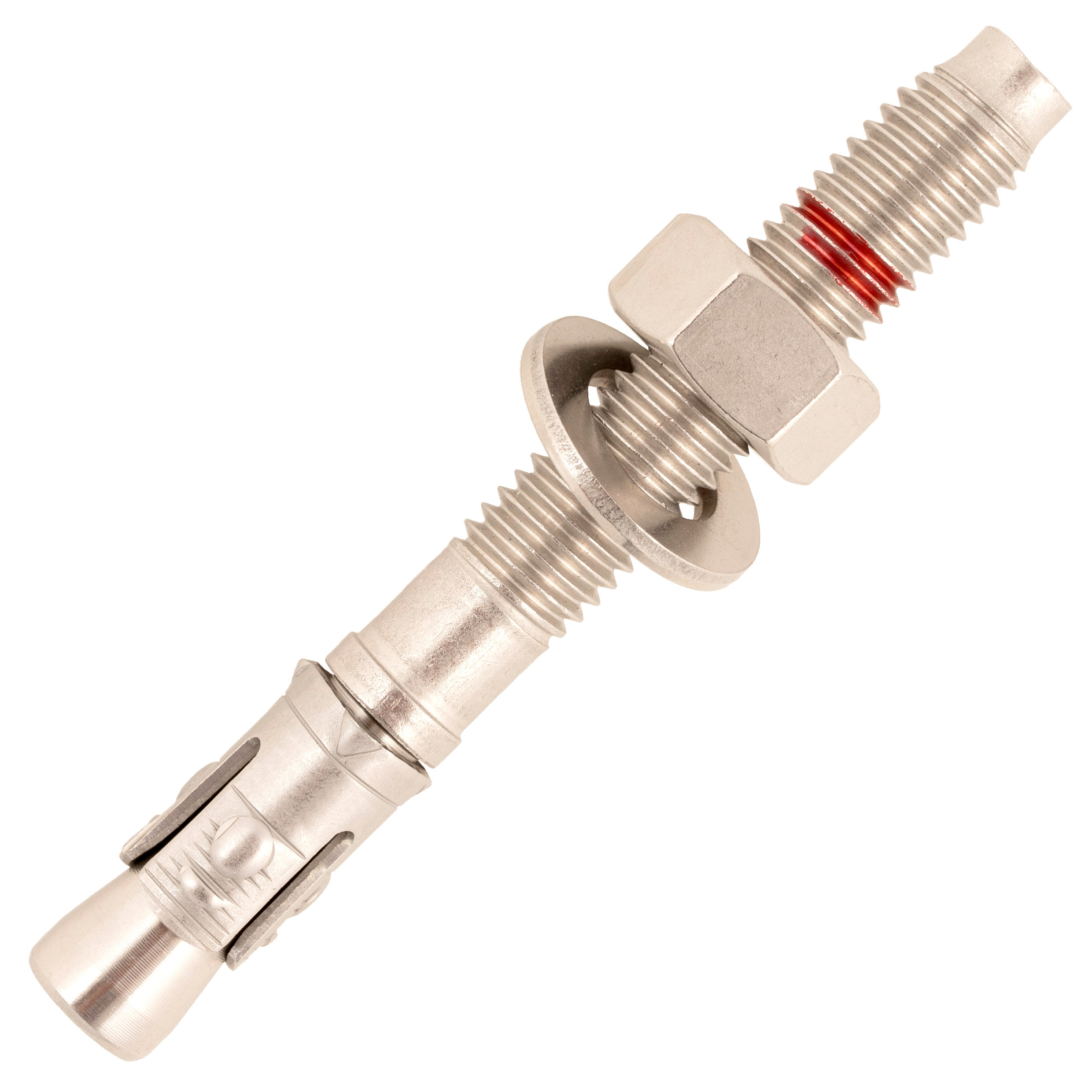

Ce lot comprend 50 goujons d'ancrage en acier inoxydable A4 (316L) de diamètre M10 et de longueur totale 90 mm, référence SCELL-IT A4-BZ2-10X090.
Ces goujons offrent une grande résistance à la corrosion et une haute performance mécanique, adaptés pour une utilisation en intérieur comme en extérieur.
Ils permettent une pose simple et rapide, réalisée à travers l'objet à fixer grâce à un écrou et une rondelle prémontés.
Ils sont conçus pour garantir une faible distance au bord, un faible entraxe ainsi qu'une faible épaisseur minimum du support, ce qui les rend très polyvalents.
Les caractéristiques techniques précises sont les suivantes :
- Diamètre du goujon : M10
- Longueur totale : 90 mm
- Longueur de filetage : 65 mm
- Épaisseur maximale de la pièce à fixer : 10 mm
- Diamètre de perçage : 10 mm
- Diamètre maximal de perçage dans la pièce à fixer : 12 mm
- Profondeur minimale de perçage : 80 mm
- Profondeur d’ancrage effective : 60 mm
- Couple de serrage recommandé : 45 N.m
- Ouverture de clé : 17 mm
Le principe de fonctionnement repose sur l'application du couple de serrage sur l'écrou, ce qui fait remonter un cône dans la bague d’expansion.
Cette action provoque l'ouverture des segments d'expansion qui se plaquent contre les parois du matériau support, assurant une adhérence par frottement.
Ces goujons sont certifiés par une Évaluation Technique Européenne (ETA Option 7) pour béton non fissuré, garantissant leur conformité aux normes en vigueur.
Ils conviennent particulièrement pour la fixation de profils métalliques tels que garde-corps, poutres métalliques, équerres de bardage, sabots de charpente, consoles, chemins de câbles, ainsi que pour portes et portails industriels et le supportage industriel.
Les conditions d’utilisation recommandent de respecter les profondeurs et diamètres de perçage ainsi que le couple de serrage indiqués pour garantir les performances mécaniques optimales.
La pose s’effectue en perçant le trou, en dépoussiérant soigneusement, en insérant le goujon à travers la pièce à fixer, puis en appliquant le couple de serrage préconisé.
Ce conditionnement de 50 pièces facilite les approvisionnements pour les chantiers et travaux nécessitant des fixations fiables et durables dans le béton.
Les avantages principaux sont une grande résistance à la corrosion, une pose rapide à travers l'objet à fixer, ainsi que l'inclusion d'un écrou et d'une rondelle prémontés.
Le goujon permet également une faible distance au bord, un faible entraxe et une faible épaisseur minimum du support, optimisant ainsi la flexibilité d'installation.
Ce goujon est conçu pour une pose simple et rapide, directement à travers l'objet à fixer, avec un écrou et une rondelle prémontés facilitant la mise en œuvre. Il permet une faible distance au bord, un faible entraxe ainsi qu'une épaisseur minimale du support, ce qui optimise son usage dans des espaces contraints.
Caractéristiques techniques détaillées :
- Diamètre : M10
- Longueur totale : 90 mm
- Longueur de filetage : 65 mm
- Épaisseur maximale de la pièce à fixer : 10 mm
- Diamètre de perçage : 10 mm (avec un diamètre maximum de perçage dans la pièce à fixer de 12 mm)
- Profondeur de perçage : 80 mm
- Profondeur d’ancrage : 60 mm
- Couple de serrage recommandé : 45 N.m
- Ouverture de clé : 17 mm
Fonctionnement :
Lors de l’application du couple de serrage sur l’écrou, le cône situé à l’extrémité du goujon remonte dans la bague d’expansion, provoquant l’ouverture des segments de la bague qui se plaquent contre les parois du trou foré dans le matériau support. Cette action crée une adhérence par frottement assurant une fixation solide.
Applications typiques :
- Fixation de profils métalliques tels que garde-corps, poutres métalliques, équerres de bardage, sabots de charpente, consoles et chemins de câbles
- Portes et portails industriels
- Supportage industriel
- Ancrage de structures métalliques et bois
Conditions d’utilisation :
Le goujon est destiné à une utilisation dans du béton non fissuré C20/25, avec respect des profondeurs d’ancrage et des couples de serrage recommandés pour assurer les performances mécaniques optimales.
Performances mécaniques (valeurs de résistance à la traction et au cisaillement en daN) conformes aux exigences ETA, avec une profondeur d’ancrage standard de 60 mm pour le M10.
Avantages :
- Installation rapide et facile
- Résistance élevée à la corrosion grâce à l’acier inoxydable A4
- Écrou et rondelle prémontés pour un gain de temps
- Faibles exigences en termes de distance au bord, entraxe et épaisseur minimale du support
- Conforme à la norme européenne ETA option 7 garantissant la sécurité et la fiabilité de la fixation
Cette fixation est idéale pour les applications industrielles et de construction nécessitant une ancre inox robuste, durable et certifiée pour béton non fissuré.
- diamètre : M10
- longueur totale : 90 mm
- longueur de filetage : 65 mm
- épaisseur maximale de la pièce à fixer : 10 mm
- diamètre de perçage : 10 mm
- diamètre maximal de perçage dans la pièce à fixer : 12 mm
- profondeur minimale de perçage : 80 mm
- profondeur d’ancrage effective : 60 mm
- couple de serrage recommandé : 45 N.m
- ouverture de clé : 17 mm
- matière : acier inoxydable A4 (316L)
- certification : Évaluation Technique Européenne (ETA Option 7) pour béton non fissuré
- référence fournisseur : A4-BZ2-10X090
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quelle est la composition et la résistance à la corrosion de ce goujon d'ancrage ?
Ce goujon d'ancrage est fabriqué en acier inoxydable A4 (316L), garantissant une grande résistance à la corrosion. Il est adapté à une utilisation en intérieur comme en extérieur, ce qui assure sa durabilité dans des environnements exposés.
Quels sont les critères d'installation à respecter pour garantir la performance du goujon ?
Il faut percer un trou de 10 mm de diamètre et 80 mm de profondeur dans du béton non fissuré, puis dépoussiérer soigneusement. Le goujon doit être monté à travers la pièce à fixer (épaisseur maximale 10 mm pour ce modèle), puis serré au couple recommandé de 45 N.m avec une clé de 17 mm. Les distances minimales à respecter sont 75 mm au bord, 55 mm d'entraxe et 75 mm d'épaisseur minimale du support.
Quelles sont les performances mécaniques recommandées pour ce goujon dans du béton C20/25 non fissuré ?
Les charges de service recommandées sont de 809 daN en traction et 1160 daN en cisaillement pour le modèle M10x90 mm, calculées selon l’évaluation technique européenne ETA option 7 et la norme ETAG001 avec coefficients de sécurité appliqués.
Comment fonctionne le système d'ancrage de ce goujon inox A4 ?
Lors de l'application du couple de serrage, le cône remonte dans la bague d'expansion, provoquant l'ouverture des segments qui se plaquent contre les parois du trou. Cette action crée une adhérence par frottement dans le matériau support, assurant une fixation solide.
Pour quels types d'applications ce goujon d'ancrage est-il particulièrement adapté ?
Il convient pour la fixation de profils métalliques tels que garde-corps, poutres métalliques, équerres de bardage, sabots de charpente, consoles, chemins de câbles, ainsi que pour portes et portails industriels et supportage industriel, en béton non fissuré.
