50 goujons d'ancrage inox A4 - M12x100mm - SCELL-IT - A4-BZ2-12X100
Référence : S344A4BZ212X100
Découvrez 50 goujons d'ancrage inox A4 - M12x100mm - SCELL-IT - A4-BZ2-12X100 disponible à l'achat
- Acier haute résistance pour des performances optimales
- Utilisation intérieure et extérieure possible
- Pose simple et rapide pour un gain de temps
- Écrou et rondelle prémontés pour plus de praticité
- Excellente résistance à la corrosion pour durabilité
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Certificat
1 document
Voir plus de documents

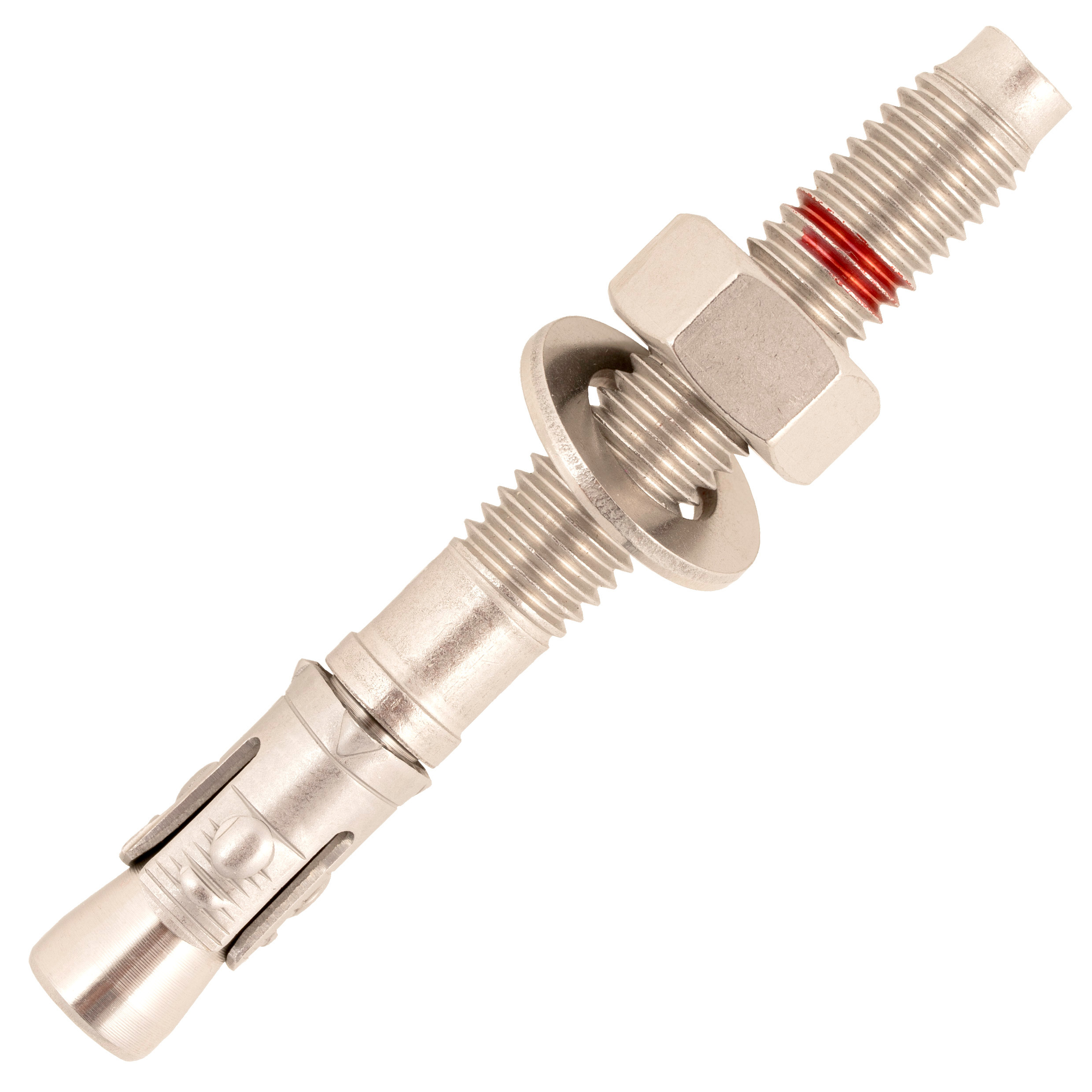

Ce lot comprend 50 goujons d'ancrage en acier inoxydable A4 (316L) de diamètre M12 et longueur 100 mm, référence SCELL-IT A4-BZ2-12X100.
Ces goujons offrent des performances élevées grâce à leur acier haute résistance.
Ils sont adaptés à une utilisation intérieure et extérieure, assurant une grande polyvalence.
La pose est simple et rapide, s’effectuant directement à travers l’objet à fixer.
L’écrou et la rondelle sont prémontés, ce qui facilite et accélère la mise en œuvre.
Les exigences en termes de distance au bord, d’entraxe et d’épaisseur minimum du support sont faibles, offrant une grande flexibilité d’installation.
Ils bénéficient d’une excellente résistance à la corrosion, garantissant une durabilité optimale dans le temps.
Les caractéristiques techniques détaillées sont les suivantes :
- Diamètre du goujon : M12
- Longueur totale : 100 mm
- Diamètre de perçage recommandé : 12 mm
- Profondeur de perçage : 85 mm
- Épaisseur maximale de la pièce à fixer : 5 mm
- Ouverture de clé nécessaire : 19 mm
- Longueur de filetage : 56 mm
- Couple de serrage recommandé : 60 N.m
Le principe de fonctionnement repose sur un cône qui, lors de l’application du couple de serrage sur l’écrou, remonte dans la bague d’expansion.
Cette action provoque l’ouverture des segments de la bague, qui viennent se plaquer contre les parois du matériau support, assurant ainsi une adhérence par frottement.
Ce système garantit une fixation solide dans du béton non fissuré, conforme à l’Évaluation Technique Européenne (ETA) option 7 (référence ETA - 21/0960).
Les goujons d’ancrage inox A4 sont adaptés à de nombreuses applications telles que la fixation de profils métalliques (garde-corps, poutres métalliques, équerres de bardage, sabots de charpente, consoles, chemins de câbles), ainsi que pour portes et portails industriels ou tout supportage industriel.
Pour la mise en œuvre, il est recommandé de percer le trou selon les dimensions préconisées, de dépoussiérer le trou, de monter le goujon à travers la pièce à fixer, puis d’appliquer le couple de serrage spécifié.
Les dimensions minimales pour la distance au bord et l’entraxe sont de 75 mm, et l’épaisseur minimale du support est de 100 mm pour ce diamètre.
Les charges recommandées pour ce modèle en béton non fissuré sont de 1333 daN en traction et 1686 daN en cisaillement.
Ce produit est livré en conditionnement de 50 pièces.
Il doit être stocké dans des conditions permettant de préserver ses propriétés anticorrosion.
En résumé, ce goujon d’ancrage inox A4 M12x100 mm SCELL-IT allie robustesse, facilité de pose, polyvalence d’usage et durabilité, répondant aux exigences des applications industrielles et de construction les plus exigeantes.
Ce goujon permet une pose simple et rapide, réalisée en perçant un trou, en dépoussiérant la cavité, puis en insérant le goujon à travers l'objet à fixer avant d'appliquer le couple de serrage recommandé (60 N.m pour ce modèle). L'écrou et la rondelle sont prémontés, facilitant ainsi la mise en œuvre.
Les caractéristiques techniques précises pour ce modèle M12x100mm sont les suivantes :
- Diamètre du goujon : M12
- Longueur totale : 100 mm
- Longueur de filetage : 56 mm
- Ø perçage : 12 mm
- Profondeur de perçage : 85 mm
- Épaisseur maximale de la pièce à fixer : 5 mm
- Ouverture de clé : 19 mm
- Couple de serrage : 60 N.m
Les données de mise en œuvre recommandent une distance minimale au bord et un entraxe faibles, avec une épaisseur minimale du support également réduite, ce qui permet une grande flexibilité d'installation.
Les applications typiques incluent la fixation de profils métalliques tels que garde-corps, poutres, équerres de bardage, sabots de charpente, consoles, chemins de câbles, ainsi que des portes et portails industriels ou des supports industriels.
Le principe de fonctionnement repose sur un cône qui, lors du serrage, remonte dans une bague d’expansion, provoquant l’ouverture des segments qui viennent se plaquer contre les parois du matériau support, assurant ainsi une adhérence par frottement.
Les charges de service pour ce goujon en béton non fissuré sont de 1333 daN en traction et 1686 daN en cisaillement, garantissant une fixation robuste.
En résumé, ce goujon d'ancrage inox A4 M12x100mm allie robustesse, facilité de pose et grande résistance à la corrosion, adapté aux applications industrielles et métalliques exigeantes, avec une conformité certifiée par l’ETA option 7.
- marque : SCELL-IT
- référence fournisseur : A4-BZ2-12X100
- diamètre : M12
- longueur totale : 100 mm
- diamètre de perçage recommandé : 12 mm
- profondeur de perçage : 85 mm
- épaisseur maximale de la pièce à fixer : 5 mm
- ouverture de clé nécessaire : 19 mm
- longueur de filetage : 56 mm
- couple de serrage recommandé : 60 N.m
- matière : acier inoxydable A4 (316L)
- résistance à la corrosion : excellente
- usage : fixation dans béton non fissuré conforme à l’évaluation technique européenne ETA option 7 (réf. ETA - 21/0960)
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quelles sont les caractéristiques techniques principales de ce goujon d'ancrage inox A4 M12x100 ?
Ce goujon présente un diamètre M12 et une longueur totale de 100 mm avec une profondeur de perçage recommandée de 85 mm. Il permet de fixer des pièces d'une épaisseur maximale de 5 mm. Le couple de serrage préconisé est de 60 N.m pour assurer une fixation optimale.
Comment se déroule la mise en œuvre du goujon d'ancrage inox A4 SCELL-IT ?
La pose consiste à percer un trou dans un béton non fissuré, puis à dépoussiérer soigneusement ce trou. Le goujon est ensuite inséré à travers la pièce à fixer. Lors du serrage de l'écrou (avec clé ou boulonneuse), le cône remonte dans la bague d’expansion, ce qui ouvre les segments qui se plaquent contre les parois du trou, assurant une adhérence par frottement.
Quelles sont les conditions d’utilisation à respecter pour garantir la sécurité et la performance ?
Il est impératif d’utiliser ce goujon uniquement dans du béton non fissuré. Les distances minimales au bord (75 mm), l’entraxe (75 mm) et l’épaisseur minimale du support (75 mm) doivent être respectées. Le couple de serrage recommandé doit également être appliqué pour assurer la bonne tenue de la fixation.
Dans quels contextes ce goujon d’ancrage est-il le plus adapté ?
Ce goujon est conçu pour des applications industrielles et structurelles en intérieur comme en extérieur. Il est adapté à la fixation de profils métalliques tels que garde-corps, poutres, équerres de bardage, sabots de charpente, consoles, chemins de câbles, portes et portails industriels.
Quels sont les avantages liés au matériau inox A4 utilisé pour ce goujon ?
Fabriqué en acier inoxydable A4 (316L), ce goujon offre une excellente résistance à la corrosion, ce qui le rend adapté aux environnements exigeants et aux utilisations extérieures. Ce matériau garantit également une durabilité accrue de la fixation.
