50 goujons d'ancrage inox a4 - M8x120mm - SCELL-IT - A4-BZ2-08X120
Référence : S344A4BZ208X120
Découvrez 50 goujons d'ancrage inox a4 - M8x120mm - SCELL-IT - A4-BZ2-08X120 disponible à l'achat
- Acier haute résistance pour des performances importantes.
- Utilisation en extérieur et intérieur, polyvalent.
- Pose simple et rapide à travers l'objet à fixer.
- Écrou et rondelle prémontés pour une installation facile.
- Grande résistance à la corrosion pour durable.
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Certificat
1 document
Voir plus de documents

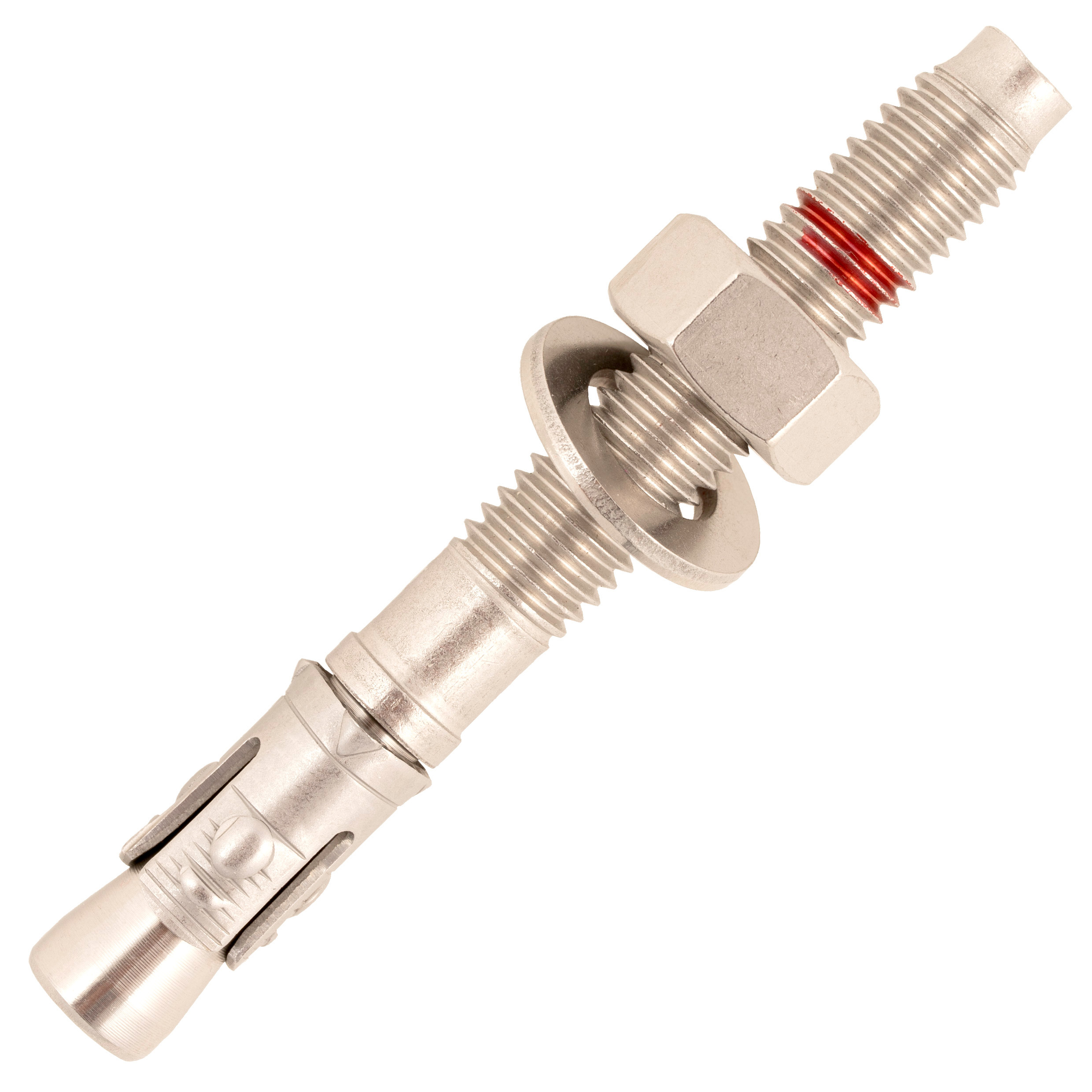

Ce lot comprend 50 goujons d'ancrage en acier inoxydable A4 (316L) de dimensions M8x120 mm, référence SCELL-IT A4-BZ2-08X120.
Ces goujons sont conçus pour offrir des performances importantes grâce à leur acier haute résistance.
Ils sont adaptés à une utilisation aussi bien en intérieur qu'en extérieur, bénéficiant d'une grande résistance à la corrosion.
La pose est simple et rapide, réalisée à travers l'objet à fixer, avec un écrou et une rondelle prémontés facilitant l'installation.
La distance minimale au bord, l'entraxe et l'épaisseur minimale du support sont faibles, ce qui permet une grande flexibilité d'utilisation.
Le principe de fonctionnement repose sur l'application d'un couple de serrage sur l'écrou, ce qui fait remonter un cône dans une bague d'expansion.
Cette action provoque l'ouverture des segments de la bague qui viennent se plaquer contre les parois du support, assurant une adhérence par frottement.
Ce système est conforme à l'Évaluation Technique Européenne (ETA) option 7 (ETA-21/0960) et est adapté pour une pose en béton non fissuré.
Les caractéristiques techniques principales pour le modèle M8x120 mm sont les suivantes :
- Profondeur d’ancrage de 45 mm
- Diamètre de perçage de 8 mm
- Profondeur minimale de perçage de 65 mm
- Diamètre maximal de perçage dans la pièce à fixer de 9 mm
- Ouverture de clef de 13 mm
- Couple de serrage recommandé de 30 N.m
Les dimensions totales du goujon sont de 120 mm de longueur, avec une longueur de filetage de 90 mm et une épaisseur maximale de la pièce à fixer de 57 mm.
Ce goujon d'ancrage est particulièrement adapté pour la fixation de profils métalliques tels que garde-corps, poutres métalliques, équerres de bardage, sabots de charpente, consoles, chemins de câbles, ainsi que pour portes et portails industriels ou supportage industriel.
Pour la mise en œuvre, il convient de percer le trou, de dépoussiérer, de monter la cheville à travers la pièce à fixer, puis d’appliquer le couple de serrage indiqué.
Le montage est simple et rapide, avec des exigences de distance au bord, entraxe et épaisseur minimale faibles, ce qui optimise la pose.
Les performances de charge en traction et cisaillement sont respectivement de 524 daN et 731 daN pour la taille M8, assurant une fixation fiable et résistante.
Ce produit est livré en conditionnement de 50 pièces.
En résumé, ce goujon d'ancrage inox A4 M8x120 mm SCELL-IT est une solution performante, polyvalente et facile à poser, offrant une grande résistance à la corrosion et adaptée à de nombreuses applications industrielles et métalliques.
Ce goujon d'ancrage se distingue par une pose simple et rapide, réalisée en perçant un trou, en dépoussiérant la cavité, puis en insérant le goujon à travers l'objet à fixer avant d'appliquer le couple de serrage. Lors du serrage, le cône remonte dans la bague d'expansion, provoquant l'ouverture des segments qui se plaquent contre les parois du support, assurant ainsi une adhérence optimale par frottement dans le béton.
Ses caractéristiques techniques pour la version M8x120mm incluent une longueur totale de 120 mm, une longueur de filetage de 90 mm, et une épaisseur maximale de la pièce à fixer de 57 mm. Le diamètre de perçage recommandé est de 8 mm, avec une profondeur de perçage minimale de 65 mm et une profondeur d'ancrage effective de 45 mm. Le couple de serrage conseillé est de 30 N.m, avec une ouverture de clef de 13 mm.
Les données de mise en œuvre recommandent une distance minimale au bord de 55 mm, un entraxe minimum de 75 mm, et une épaisseur minimale du support de 100 mm. Les charges de service admissibles en traction atteignent 524 daN et en cisaillement 731 daN pour cette référence, ce qui illustre la robustesse du produit dans des conditions normales d'utilisation sur béton C20/25 non fissuré.
Ce goujon est adapté pour la fixation de profils métalliques tels que garde-corps, poutres métalliques, équerres de bardage, sabots de charpente, consoles, chemins de câbles, ainsi que pour portes et portails industriels et supportage industriel.
Les avantages principaux sont sa polyvalence d'usage en intérieur et extérieur, la présence d'un écrou et d'une rondelle prémontés pour faciliter la pose, la faible exigence en termes de distance au bord, entraxe et épaisseur minimum du support, ainsi que sa grande résistance à la corrosion.
Pour garantir une installation optimale, il est recommandé de respecter les exigences de l'évaluation technique européenne ETA et les instructions de pose fournies, notamment en termes de perçage, dépoussiérage, et application du couple de serrage.
En résumé, le goujon d'ancrage inox A4 SCELL-IT M8x120 mm est une solution fiable, performante et facile à mettre en œuvre, idéale pour des fixations durables dans le béton non fissuré, avec une excellente résistance à la corrosion et une conformité technique certifiée.
- matériau : acier inoxydable A4 (316L)
- longueur totale : 120 mm
- longueur de filetage : 90 mm
- diamètre du filetage : M8
- profondeur d’ancrage : 45 mm
- diamètre de perçage : 8 mm
- profondeur minimale de perçage : 65 mm
- diamètre maximal de perçage dans la pièce à fixer : 9 mm
- épaisseur maximale de la pièce à fixer : 57 mm
- ouverture de clef : 13 mm
- couple de serrage recommandé : 30 N.m
- résistance en traction : 524 daN
- résistance en cisaillement : 731 daN
- référence fournisseur : A4-BZ2-08X120
Votre produit SCELL IT est garanti 1 an. Bati-Avenue est votre contact pour toute demande de prise en charge SAV. Si vous rencontrez un dysfonctionnement sur votre produit ou que ce dernier est en panne, nous vous invitons à nous faire parvenir votre demande directement par notre formulaire de contact (https://aide.bati-avenue.com/hc/fr/requests/new). Il faudra bien préciser les conditions d'utilisation du produit. Si ce dernier dispose d'une plaque signalétique avec un numéro de série, merci de la joindre à votre demande, ainsi que la facture d'achat. A réception de votre demande, cette dernière sera directement transmis au constructeur.
SCELL-IT
28 RUE PAUL DUBRULE
59810 - LESQUIN
France
contact@scellit.com
Questions produits
Quels sont les matériaux compatibles avec ce goujon d'ancrage inox A4 ?
Ce goujon est conçu pour une utilisation exclusive en béton non fissuré, conformément à l'évaluation technique européenne ETA option 7 (ETA - 21/0960). Il est adapté aux fixations dans ce type de support uniquement.
Comment se déroule la mise en œuvre du goujon d'ancrage inox A4 ?
La pose consiste à percer un trou dans le béton, à le dépoussiérer, puis à insérer le goujon à travers la pièce à fixer. En appliquant le couple de serrage prescrit (30 N.m pour le M8), le cône remonte dans la bague d'expansion et ouvre les segments qui se plaquent contre les parois du trou, assurant ainsi l'adhérence par frottement.
Quelles sont les contraintes dimensionnelles à respecter pour assurer la performance de l'ancrage ?
Il faut respecter des distances minimales au bord (55 mm pour M8), un entraxe minimum (55 mm pour M8) et une épaisseur minimale du support (55 mm pour M8). Ces valeurs garantissent la tenue mécanique et la sécurité de la fixation.
Quelles sont les performances mécaniques de ce goujon en béton non fissuré ?
Pour le modèle M8x120 mm, la résistance en traction est de 524 daN et en cisaillement de 731 daN, calculées selon les coefficients de sécurité de l'ETA et adaptées au béton C20/25.
Quels types d'applications peut-on envisager avec ce goujon d'ancrage inox A4 ?
Il est adapté à la fixation de profils métalliques (garde-corps, poutres, équerres de bardage, sabots de charpente, consoles, chemins de câbles), ainsi qu'à des portes et portails industriels et au supportage industriel.
Quels sont les avantages techniques liés à la conception de ce goujon ?
Le goujon est en acier inoxydable A4 (316L) offrant une grande résistance à la corrosion, adapté à un usage intérieur comme extérieur. L'écrou et la rondelle sont prémontés pour faciliter et accélérer la pose. De plus, les exigences sur la distance au bord, l'entraxe et l'épaisseur minimale du support sont faibles comparativement à d'autres solutions.
