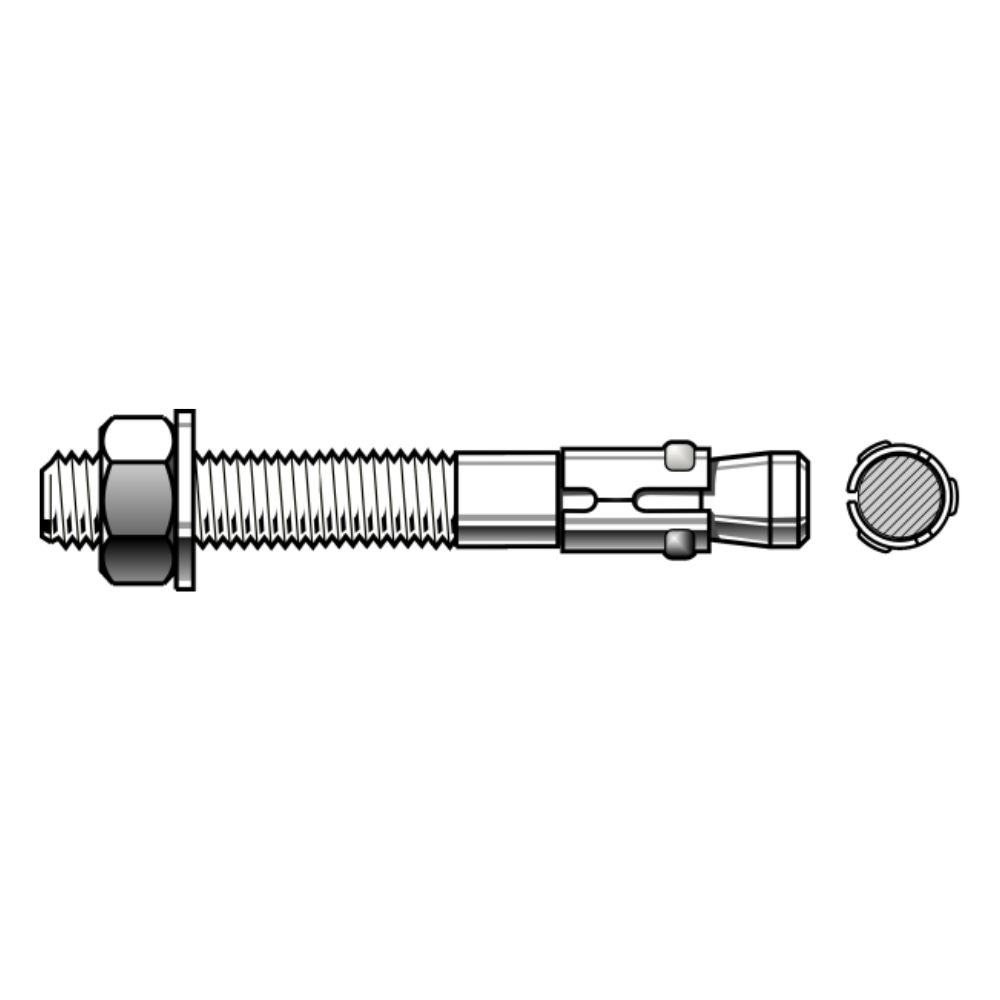

50 GOUJONS T 16-5/90 - ALSAFIX - GT7160906
Référence : A060GT7160906
Découvrez 50 GOUJONS T 16-5/90 - ALSAFIX - GT7160906 disponible à l'achat
- Chevilles métalliques à expansion pour fixation solide
- Convient aux matériaux pleins et creux
- Longueur de 90 mm et diamètre de 16 mm
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Découvrez les GOUJONS T 16-5/90 ASLAFIX, des chevilles métalliques à expansion idéales pour vos projets de fixation.
Ces goujons assurent un chevillage efficace dans divers matériaux, offrant une excellente résistance. Leur conception en métal garantit une durabilité optimale, même dans des conditions exigeantes. Pour une utilisation optimale, il est recommandé de pré-percer des trous adaptés à la taille des goujons, puis de les insérer. Utilisez un outil approprié pour garantir une installation propre et sécurisée.
Les incluent une longueur de 90 mm et un diamètre de 16 mm, ce qui les rend adaptés pour du matériel allant jusqu'à 5 mm d'épaisseur. Parfaitement adaptés à la maçonnerie, ces goujons sont polyvalents et fiables pour soutenir des charges lourdes. Choisissez les GOUJONS T 16-5/90 ASLAFIX pour vos besoins de fixation robustes et durables.
Description et fonctionnement :
- Goujon d’ancrage à expansion avec un cône spécialement anglé pour une pose rapide.
- Long filetage assurant la flexibilité d’installation sur des épaisseurs différentes.
- Bague en acier trempé pour supporter des charges lourdes, notamment dans le béton fissuré.
- Écrou et rondelle préassemblés pour une pose rapide ; rondelle normale pour métal et rondelle de grande taille pour bois.
- Installation recommandée avec pré-perçage d’un trou adapté à la taille du goujon, puis insertion et serrage à l’aide d’un outil approprié.
Caractéristiques techniques principales (référence GT7160906) :
- Longueur totale : 90 mm
- Diamètre : 16 mm
- Épaisseur de fixation maximale : 5 mm
- Profondeur d’ancrage (hef) : 70 mm
- Diamètre de perçage (d0) : 24 mm
- Couple de serrage recommandé : 100 Nm
- Charge recommandée en traction (Nrec) : 8,5 kN
- Charge recommandée en cisaillement (Vrec) : 22,5 kN
- Conditionnement : 50 unités par boîte
Usages et applications :
- Fixation dans béton C20/25, béton fissuré (option 1) et non fissuré (option 7) avec homologation ETA.
- Convient pour la construction lourde, le secteur électrique, industriel, hydraulique et de tuilerie.
- Conforme aux normes européennes ETA et bénéficie d’une déclaration de performance (DoP).
- Résistance au feu certifiée.
- Adapté aux zones sismiques (options C1 et C2 selon modèle).
Matériaux et composition :
- Corps métallique avec acier trempé pour la bague d’expansion.
- Finition acier zingué.
Conditions d’utilisation et recommandations :
- Respecter les profondeurs d’ancrage minimales et espacements selon tableau technique.
- Effectuer un pré-perçage propre et adapté au diamètre.
- Utiliser les rondelles et écrous fournis pour garantir la performance.
- Vérifier la compatibilité avec le matériau support et les charges appliquées.
- Ne pas utiliser sans calcul et essais préalables adaptés à chaque cas.
Avantages produit :
- Installation rapide et sécurisée grâce aux éléments préassemblés.
- Haute résistance mécanique pour charges lourdes.
- Polyvalence d’usage dans différents matériaux et conditions (béton fissuré/non fissuré).
- Certifié pour usage sismique et résistance au feu.
- Flexibilité d’installation grâce au long filetage.
Conditionnement, stockage et conservation :
- Conditionné en boîtes de 50 unités.
- Stocker dans un endroit sec et à l’abri de l’humidité.
Informations complémentaires :
- Produits associés recommandés : forets et outils spécifiques ALSAFIX (références EY75A2LS2F, EY7880LZ, EY7549LS, 12IT250, 134IK11, TOOLBS4A).
- Document soumis à modifications, usage sous réserve de vérifications et essais adaptés.
Cette synthèse est basée sur la fiche technique ALSAFIX n°040137, pages 1 à 6.
- Type de produit : Goujon T 16-5/90
- Usage : Chevillage
- Matériau : Métal
- Système d'expansion : Oui
- Longueur : 90 mm
- Diamètre : 16 mm
- Conditionnement : 50 unités
- Application : Fixation dans des matériaux pleins et creux
Questions produits
Quels sont les matériaux compatibles avec les goujons T 16-5/90 ALSAFIX ?
Ces goujons métalliques à expansion sont conçus pour une fixation solide dans des matériaux pleins et creux, notamment la maçonnerie et le béton C20/25, qu’il soit fissuré (option 1) ou non fissuré (option 7), selon l’homologation ETA.
Quelles sont les caractéristiques techniques principales qui influencent la performance de ces goujons ?
Le goujon T 16-5/90 mesure 90 mm de longueur avec un diamètre de 16 mm et une profondeur d’ancrage de 70 mm. Il supporte une épaisseur de fixation maximale de 5 mm. Le couple de serrage recommandé est de 100 Nm, avec une charge en traction de 8,5 kN et une charge en cisaillement de 22,5 kN.
Quels éléments facilitent l’installation rapide et sécurisée des goujons T 16-5/90 ?
Les goujons sont équipés d’un écrou et d’une rondelle préassemblés, avec une bague en acier trempé pour supporter les charges lourdes. Le cône est spécialement anglé pour une pose rapide et un long filetage assure une flexibilité d’installation sur différentes épaisseurs.
Dans quelles conditions d’usage ces goujons garantissent-ils leur sécurité et leur performance ?
Ils sont homologués pour une utilisation dans le béton fissuré et non fissuré, certifiés pour résistance au feu et adaptés aux zones sismiques (options C1 et C2). Le respect des profondeurs d’ancrage minimales, des espacements et l’utilisation des rondelles et écrous fournis sont indispensables.
Comment assurer la bonne mise en œuvre des goujons T 16-5/90 ?
Un pré-perçage propre et adapté au diamètre de 24 mm est nécessaire avant l’insertion. L’outil de serrage doit permettre d’atteindre le couple recommandé de 100 Nm. Il est important de vérifier la compatibilité avec le matériau support et les charges appliquées, sans procéder sans calcul et essais spécifiques.
