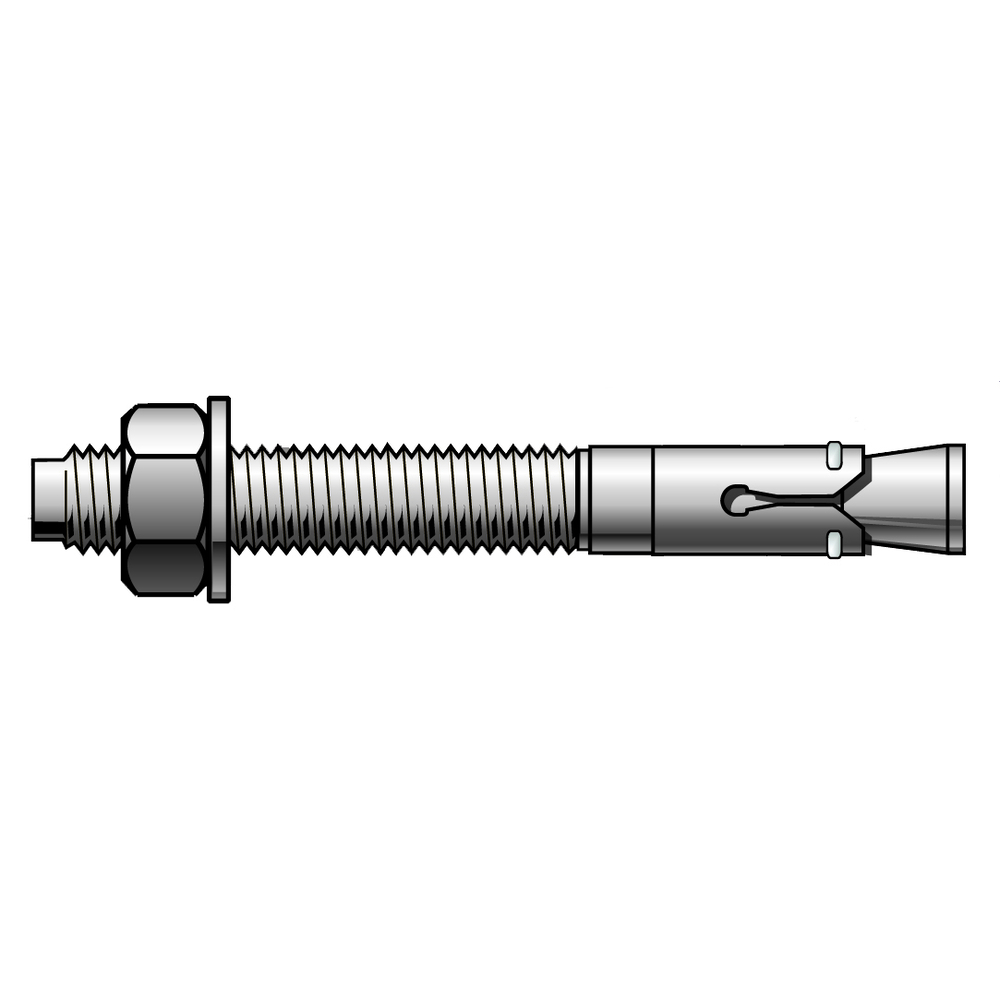

50 GOUJONS T-ETA1- 10-30/90 - ALSAFIX - PO69334
Référence : A060PO69334
Découvrez 50 GOUJONS T-ETA1- 10-30/90 - ALSAFIX - PO69334 disponible à l'achat
- Fixation solide pour charges lourdes
- Convient au béton, brique et maçonnerie
- Installation rapide grâce à l'expansion métallique
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Découvrez le goujon T-ETA1-10-30/90 d'ASLAFIX, une solution de chevillage performante et fiable.
Ce goujon à expansion en métal est conçu pour offrir une adhérence optimale dans des matériaux tels que le béton. Pour une installation efficace, percez un trou de diamètre approprié, insérez le goujon et serrez l'écrou, ce qui permettra l'expansion et garantira une fixation solide. Veillez à respecter les instructions d'installation pour maximiser la performance.
Le goujon T-ETA1-10-30/90 est fabriqué avec des matériaux de haute qualité assurant durabilité et résistance. Il est adapté pour des charges lourdes et convient à des applications variées, offrant ainsi une polyvalence en gestion de fixation. Sa conception permet une installation rapide et efficace, rendant ce produit essentiel pour vos travaux.
Description du produit :
- Goujon métallique à expansion, garantissant une adhérence optimale.
- Conçu pour des charges légères à lourdes.
- Installation simple : perçage d’un trou adapté, insertion du goujon, puis serrage de l’écrou pour provoquer l’expansion et assurer la fixation.
- Matériaux de haute qualité assurant durabilité et résistance.
- Adapté à des applications variées en construction lourde, industrielle, électrique et hydraulique.
Applications et usages :
- Convient pour fixation dans béton fissuré et non fissuré (option 1).
- Compatible avec béton C20/25, brique et maçonnerie.
- Usage recommandé dans les secteurs du bâtiment lourd, de l’industrie, de l’électricité lourde et de la tuyauterie hydraulique.
Fonctionnement :
- Le serrage de l’écrou provoque l’expansion du goujon dans le trou préalablement percé.
- Long filetage pour flexibilité d’installation sur différentes épaisseurs.
- Angle du cône spécialement adapté pour une pose rapide.
- Écrou et rondelle préassemblés pour une installation facilitée.
Caractéristiques techniques détaillées (référence PO69334) :
- Diamètre nominal (d0) : 10 mm
- Longueur totale (L0) : 90 mm
- Épaisseur de fixation (tfix) : 12 mm
- Profondeur d’ancrage (hef) : 60 mm
- Diamètre de la tige filetée (df) : 17 mm
- Couple d’installation recommandé (Tinst) : 45 Nm
- Charge axiale recommandée (Nrec) : 7,6 kN
- Charge en cisaillement recommandée (Vrec) : 8,6 kN
- Quantité : 50 goujons par paquet
Performances et normes :
- Certification ETA (European Technical Assessment) option 1 pour béton fissuré et non fissuré.
- Résistance au feu classée F120.
- Conforme aux normes européennes ETAG 001 Partie 5.
- Homologué pour charges lourdes grâce à une bague en acier trempé.
Matériaux et composition :
- Acier inoxydable A4 (version inox disponible dans la gamme).
- Bague en acier trempé pour charges lourdes dans béton fissuré.
Compatibilités :
- Béton C20/25.
- Brique et maçonnerie.
Conditions d’utilisation et recommandations :
- Respecter les profondeurs d’ancrage et couples de serrage indiqués.
- Utiliser les rondelles adaptées selon le type de fixation (métal ou bois).
- Effectuer un perçage précis du diamètre recommandé.
- Veiller à la propreté du trou avant pose pour garantir l’adhérence.
Avantages produit :
- Installation rapide et efficace.
- Adapté aux applications exigeantes, même dans béton fissuré.
- Long filetage assurant flexibilité d’installation.
- Écrou et rondelle préassemblés pour gain de temps.
Conditionnement, stockage et conservation :
- Conditionné en paquets de 50 goujons.
- Stockage dans un endroit sec, à l’abri de l’humidité.
Informations complémentaires :
- Produit soumis à modifications, vérifier les spécifications avant mise en œuvre.
- Produits associés recommandés : forets et outils de pose ALSAFIX (références EY75A2LS2F, EY7880LZ, EY7549LS, 12IT250, 134IK11, 134IK24).
Cette solution de chevillage garantit une fixation solide, fiable et durable pour vos travaux dans le secteur du bâtiment et de l’industrie.
- Type de produit : Goujon T-ETA1
- Nom commercial : ASLAFIX PO69334
- Utilisation : Chevillage
- Matériau : Métallique
- Méthode d'expansion : À expansion
- Plage de dimensions : 10-30/90 mm
- Quantité : 50 goujons par paquet
- Applications : Fixation de charges légères à lourdes dans des matériaux variés
- Compatibilité : Convient pour une utilisation dans le béton, la brique et la maçonnerie
Questions produits
Quelles sont les caractéristiques techniques principales du goujon T-ETA1-10-30/90 ALSAFIX PO69334 ?
Ce goujon métallique à expansion a un diamètre nominal de 10 mm et une longueur totale de 90 mm. Il offre une profondeur d’ancrage de 60 mm et une épaisseur de fixation recommandée de 12 mm. Son couple d’installation recommandé est de 45 Nm, avec une charge axiale de 7,6 kN et une charge en cisaillement de 8,6 kN.
Dans quels matériaux ce goujon peut-il être utilisé ?
Le goujon T-ETA1-10-30/90 est compatible avec le béton C20/25, la brique et la maçonnerie. Il est homologué pour une utilisation dans le béton fissuré et non fissuré selon l’option 1 de la certification ETA.
Comment fonctionne le système d’expansion de ce goujon ?
Le goujon fonctionne par expansion métallique : après perçage du trou adapté et insertion du goujon, le serrage de l’écrou provoque l’expansion de la bague en acier trempé, assurant une fixation solide et durable dans le matériau.
Quelles sont les conditions d’installation à respecter pour garantir la performance du goujon ?
Il faut percer un trou au diamètre recommandé, respecter la profondeur d’ancrage de 60 mm et appliquer un couple de serrage de 45 Nm. L’écrou et la rondelle sont préassemblés pour faciliter la pose rapide. Il est aussi important de maintenir le trou propre avant installation.
Quelles normes et certifications justifient la sécurité et la fiabilité de ce goujon ?
Ce goujon est certifié ETA (European Technical Assessment) option 1 pour béton fissuré et non fissuré, conforme à la norme européenne ETAG 001 Partie 5. Il bénéficie également d’une résistance au feu classée F120.
