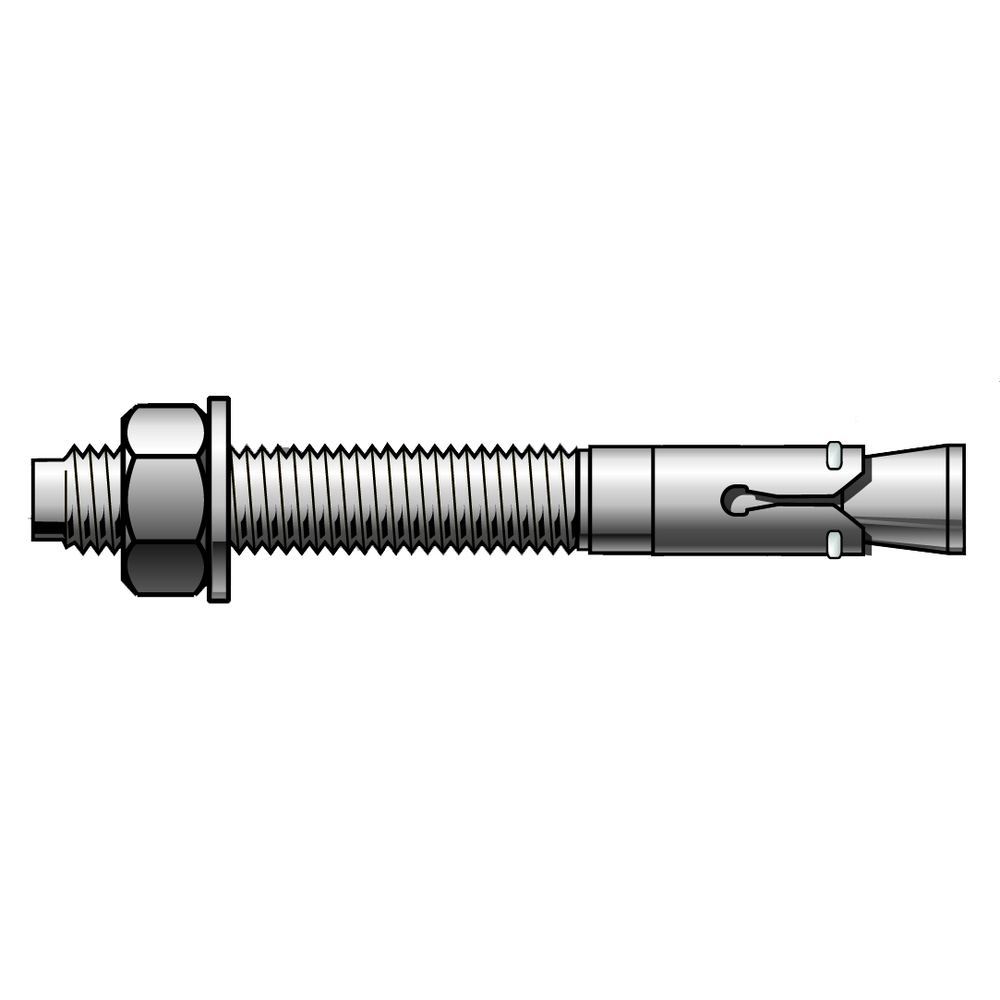

50 GOUJONS T-ETA1- 10-50/110 - ALSAFIX - PO69340
Référence : A060PO69340
Découvrez 50 GOUJONS T-ETA1- 10-50/110 - ALSAFIX - PO69340 disponible à l'achat
- Fixation métallique à expansion pour une tenue solide
- Compatible avec plusieurs matériaux de construction
- Longueur de 50 mm pour une capacité de charge élevée
- Ajouter vos articles au panier.
- Aller dans votre panier.
- Demander un devis.
Fiche produit
1 document
Voir plus de documents
Le GOUJON T-ETA1-10-50/110 ASLAFIX est une solution de chevillage métallique à expansion pour des fixations durables.
Conçu pour des applications nécessitant une résistance accrue, ce goujon s'installe facilement dans divers matériaux. Il est recommandé de percer un trou de diamètre approprié dans le support, puis d'insérer le goujon, qui s'expanse lors du serrage, garantissant ainsi un maintien optimal.
Les GOUJONS T-ETA1 mesurent entre 10 et 50 mm de longueur et offrent une capacité de charge remarquable, adaptée à de multiples usages dans le bâtiment et l'industrie. Leur conception en métal assure une excellente résistance à l'arrachement et aux conditions difficiles. Développés pour une efficacité maximale, ils sont idéaux pour les installations nécessitant une fixation solide.
Description et fonctionnement :
- Ce goujon s’installe en perçant un trou de diamètre adapté dans le support, puis en insérant le goujon. Lors du serrage, le goujon s’expanse, assurant un maintien optimal et une excellente résistance à l’arrachement.
- Il est doté d’une bague en acier trempé pour supporter des charges lourdes, même dans le béton fissuré (option 1).
- Le goujon est homologué ETA (European Technical Assessment) avec options 1 (béton fissuré) et 7 (béton non fissuré).
- Il est livré avec écrou et rondelle préassemblés pour une pose rapide, avec rondelle normale pour le métal et rondelle de grande taille pour le bois.
- Le long filetage assure la flexibilité d’installation sur des épaisseurs variables.
- L’angle du cône est spécialement adapté pour faciliter une pose rapide.
Caractéristiques techniques détaillées (pour le modèle T-ETA1-10-120 correspondant au PO69340) :
- Diamètre (d0) : 10 mm
- Longueur totale (L0) : 50 mm
- Profondeur d’ancrage (hef) : 60 mm
- Épaisseur de fixation (tfix) : 16 mm
- Diamètre du filetage (df) : 17 mm
- Couple d’installation recommandé (Tinst) : 12 Nm
- Charge recommandée en traction (Nrec) : 7,6 kN
- Charge recommandée en cisaillement (Vrec) : 8,6 kN
- Hauteur du support (h1) : 75 mm
- Poids unitaire non précisé dans la fiche
Matériau et composition :
- Métal inox A4 (acier inoxydable), garantissant une excellente résistance à la corrosion et aux conditions difficiles.
Compatibilités et usages :
- Compatible avec divers matériaux de construction, notamment le béton C20/25.
- Approprié pour des secteurs lourds tels que la construction civile lourde, l’industrie lourde, le secteur électrique, ainsi que les applications hydrauliques et de tôlerie.
Normes et certifications :
- Certification ETA 09/0140 conforme à l’ETAG 001 Partie 5, options 1 et 7.
- Résistance au feu F120 (selon les symboles présents sur la fiche).
Conditions d’utilisation et recommandations :
- Usage recommandé avec calcul et essais préalables adaptés à chaque cas.
- Installation avec respect des couples de serrage et profondeurs d’ancrage précisées.
- Livré avec écrou et rondelle pour faciliter la pose.
Avantages produit :
- Fixation solide et durable, même dans le béton fissuré.
- Pose rapide grâce aux éléments préassemblés et à la conception optimisée.
- Grande capacité de charge en traction et cisaillement.
- Résistance élevée à la corrosion grâce à l’inox A4.
- Flexibilité d’installation sur différentes épaisseurs grâce au long filetage.
Conditionnement :
- Pack de 50 goujons.
Stockage et conservation :
- Non spécifiés dans la fiche, mais à conserver dans un endroit sec et propre pour préserver la qualité du métal inoxydable.
Informations complémentaires :
- La fiche technique précise que les données sont indicatives et que la responsabilité d’Alsafix ne peut être engagée sans calcul et essais préalables pour chaque application spécifique.
- Produits associés recommandés : forets et outils de pose spécifiques (références EY75A2LS2F, EY7880LZ, EY7549LS, 12IT250, 134IK11, 134IK24).
Ce goujon T-ETA1-10-50/110 est une solution fiable et certifiée pour des fixations métalliques à expansion dans des environnements exigeants, offrant robustesse, sécurité et facilité d’installation.
- Type de produit : Goujon T-ETA1
- Longueur : 50 mm
- Diamètre : 10 mm
- Matériau : Métallique
- Système d'expansion : À expansion
- Utilisation : Chevillage
- Compatibilité : Pour matériaux de construction variés
- Quantité : 50 goujons par pack
Questions produits
Quelle est la capacité de charge recommandée pour ce goujon T-ETA1 10-50/110 ?
Le goujon T-ETA1 10-50/110 offre une charge recommandée en traction de 7,6 kN et une charge en cisaillement de 8,6 kN, adaptées aux fixations nécessitant une tenue solide dans le béton C20/25.
Quelles sont les normes et certifications associées à ce goujon ?
Ce goujon est homologué ETA 09/0140 conforme à l’ETAG 001 Partie 5, avec options 1 (béton fissuré) et 7 (béton non fissuré). Il bénéficie également d’une résistance au feu F120.
Comment s’effectue la pose de ce goujon métallique à expansion ?
La pose nécessite un perçage préalable avec un diamètre adapté, suivi de l’insertion du goujon. Lors du serrage, le goujon s’expanse pour assurer un maintien optimal. Il est livré avec écrou et rondelle préassemblés, facilitant une pose rapide.
Quels matériaux sont compatibles avec ce goujon T-ETA1 ?
Ce goujon est compatible avec plusieurs matériaux de construction, notamment le béton C20/25, ce qui le rend adapté aux environnements exigeants du bâtiment et de l’industrie.
Quelles sont les spécificités techniques permettant une installation flexible ?
Le goujon dispose d’un long filetage qui assure une flexibilité d’installation sur différentes épaisseurs, ainsi qu’un angle de cône spécialement adapté pour faciliter une pose rapide.
